10 kWh otthoni akkumulátoros energiatároló rendszer tartalék és napelemes rendszerhez

Az emberek gyakran kilowattórákkal hasonlítják össze a 10 kWh-s otthoni akkumulátoros energiatároló rendszert a tartalék és a napenergia számára, de ez csak a fele a vásárlási döntésnek. A másik fele az, hogy az akkumulátor tud-e kommunikálni a már telepített inverterrel. Ha nem, előfordulhat, hogy az akkumulátor nem működik rendeltetésszerűen.

A 10 kWh-s otthoni akkumulátoros energiatároló rendszer a biztonsági mentéshez és a napkollektorhoz mindkét oldalt lefedi. Hat, 2,56 kWh és 10,24 kWh közötti kapacitás lehetővé teszi a mért háztartási fogyasztás szerinti méretezést, nem pedig névleges adatot. Három feszültségplatform – 25,6 V, 48 V és 51,2 V – felel meg a közös hibrid inverter bemeneti tartományoknak.

A kommunikáció minden változatnál alapfelszereltség az RS485, RS232 és CAN, opcionálisan WiFi, 4G és Bluetooth is elérhető. A cellák LFP-k alumínium tokban, 6000 ciklusnál tovább 0,5 °C és 25 °C hőmérsékleten, legalább 80%-os kapacitás megtartásával.

Ahol a hat változat különbözik

A 10 kWh-s otthoni akkumulátoros energiatároló rendszerhez biztonsági és napelemes rendszerhez 2,56 kWh kétféleképpen érhető el: 25,6 V100 Ah (8S1P) vagy 51,2 V50 Ah (16S1P). Ugyanaz az energia, más a feszültség; a választásnak az inverter DC bemeneti ablakán kell alapulnia, nem pedig az áron.

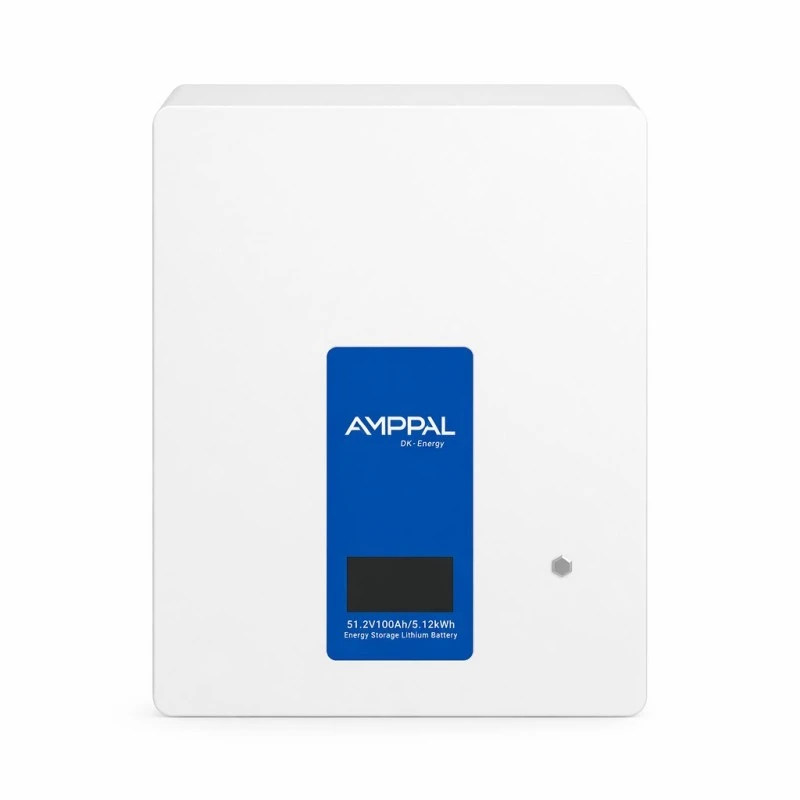

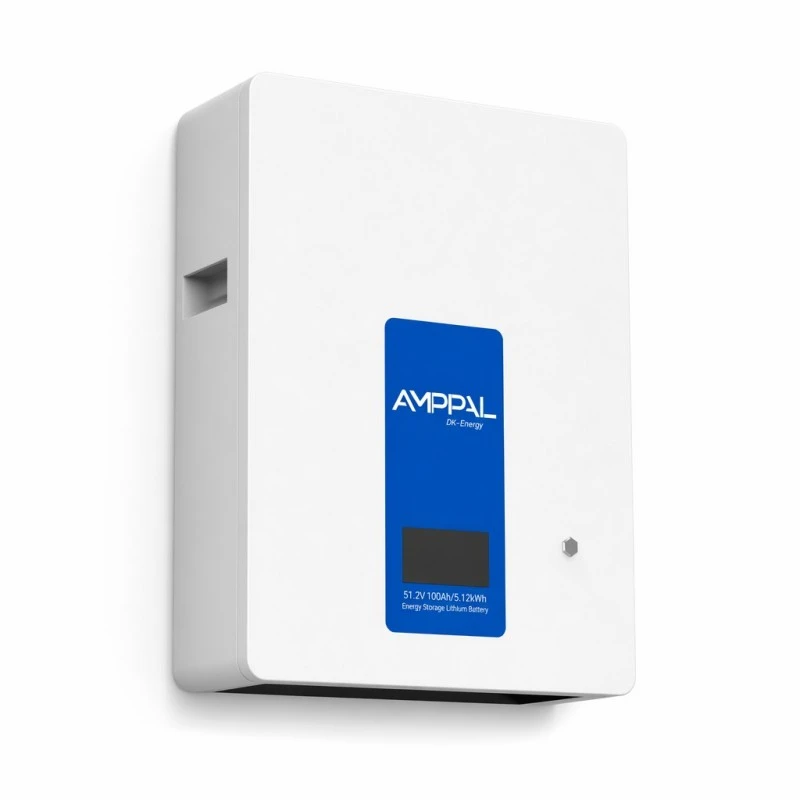

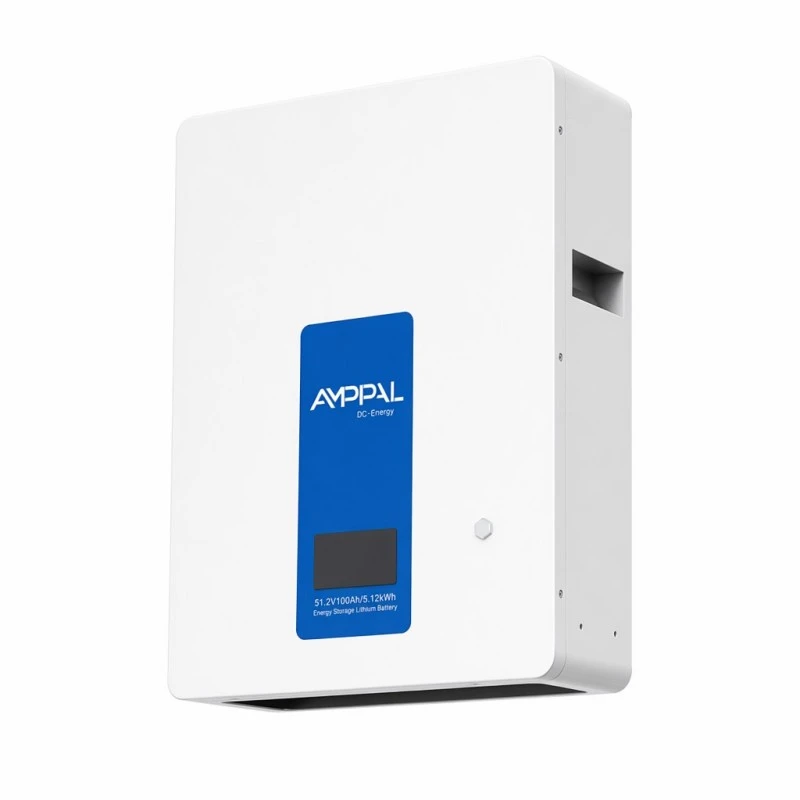

4,8 kWh (48V100Ah, 15S1P) és 5,12kWh (51,2V100Ah, 16S1P) osztozik a 440*585*170 mm-es testen 42 kg, illetve 46 kg között. A 48 V-os egység a régebbi, 40,5-54 VDC ablak körül meghatározott inverterekhez illeszkedik.

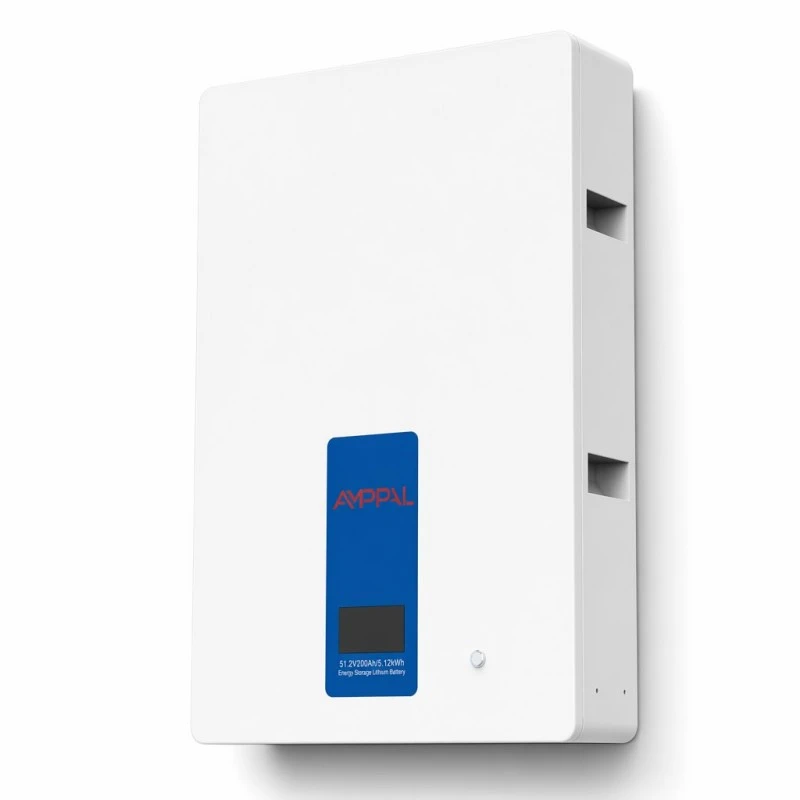

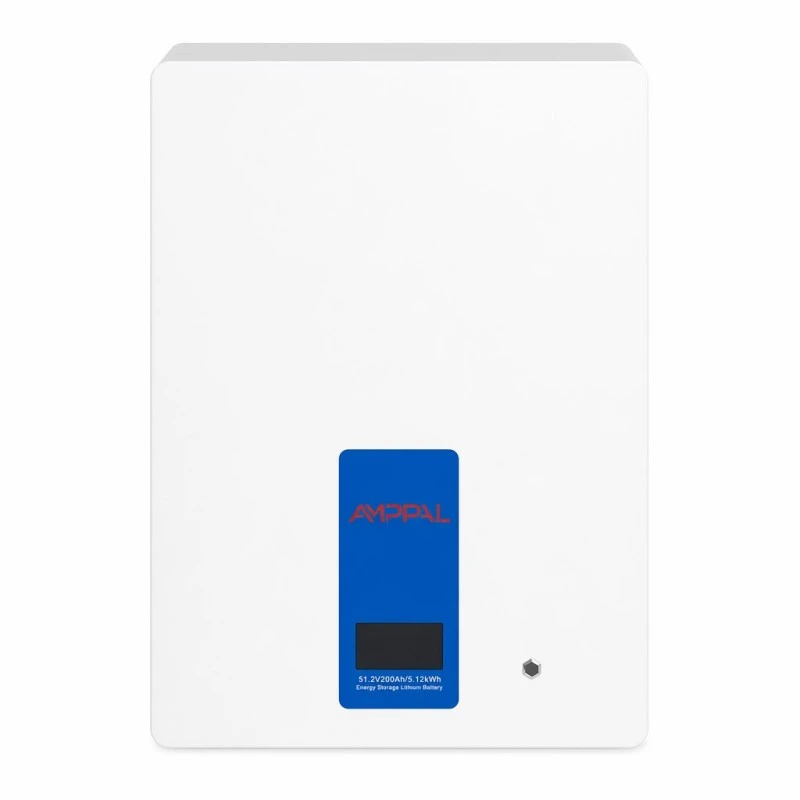

9,6 kWh (48V200Ah) és 10,24kWh (51,2V200Ah) 540*800*170mm-re növeli 80 kg és 85 kg esetén, és növeli a szabványos kisülési áramot 50A-ről 100A-re.

A maximális kisütés 100A a kisebb négy egységen és 105A a 200Ah-s páron; ez határozza meg, hogy az akkumulátor elbír-e egyidejűleg nagy terhelést.

Egy kivétel: az 51,2V50Ah-s változat maximum 50A-rel töltődik, ami a többi kis egység 100A-jének fele. Ez számít egy nagy tömbnél, amely gyorsan termel többletet.

Minden változatban van egy 12 g-os aeroszolszűrő a csomagoláson belül, természetes hűtés ventilátor nélkül, és 5-10 év garancia.

Műszaki előírások

Méretezés: A szükséges kapacitás kidolgozása

Kezdje az esti és éjszakai fogyasztással, ne a napi végösszegével. A nappali terhelést a tömb szolgálja ki; az akkumulátor lefedi azokat az órákat, amikor a panelek nem termelnek semmit. Húzza ki ezt a számot a mérőből egy teljes héten keresztül.

A napnyugta és napkelte között 4-6 kWh-t használó háztartást jól szolgálja az 5,12 kWh-s egység. A 8-10 kWh közötti fogyasztás a 10,24 kWh-s modellre utal.

Ezután ellenőrizze a tömböt. A napi többlettermelésnél nagyobb akkumulátor az év nagy részében részlegesen fel van töltve, ami szükségtelen költségekhez és csökkentett cikluskihasználáshoz vezethet. Egy 3 kW-os tömb mérsékelt éghajlaton ritkán indokolja a 10,24 kWh tárolást.

Párosítás a hibrid inverterrel

A 10 kWh-s otthoni akkumulátoros energiatároló rendszer biztonsági és napelemes rendszeréhez a kompatibilitás két ellenőrzésen múlik. Először is, a feszültség: az inverter akkumulátor bemeneti tartományának tartalmaznia kell a csomag munkaablakát – 20–29,2 VDC a 25,6 V-os egységeknél, 40,5–54 VDC a 48 V-os egységeknél és 43,2–57,6 VDC az 51,2 V-os egységeknél.

Másodszor, protokoll. A BMS támogatja az RS485-öt, RS232-t és a CAN-t; A CAN-t általában a hibrid inverterek használják. Rendelés előtt adja meg az inverter gyártmányát és modelljét, hogy megerősíthető legyen a protokoll-leképezés, vagy mellékeljen egy konfigurációs fájlt.

Kommunikáció nélkül az akkumulátor továbbra is tölthet és kisülhet, de az inverter nem tudja leolvasni a töltöttségi állapotot, és nem tudja érvényesíteni a BMS áramkorlátait. A feszültség alapú kezelés felgyorsíthatja az öregedést, és nem biztosít használható SOC-leolvasást az alkalmazásban.

Biztonsági tervezés és tanúsítás

LFP kémia alumíniumházas prizmás cellákban – a tok sejtduzzadást tartalmaz, amely szellőzőnyílást formáz. Ez a házon belüli akkumulátorra vonatkozik.

Minden csomag tartalmaz egy 12 g-os aeroszol-elnyomó egységet, amely a hőhatás legkorábbi szakaszában kisül a burkolaton belül, mielőtt továbbterjedhetne a sejtek között.

A 25,6V100Ah változat CE, ROHS, FCC, UN38.3, MSDS és ISO9001 tanúsítvánnyal rendelkezik; a többi változat CE, ROHS és FCC szabványt tartalmaz.

Az UN38.3 szerinti tesztelést és az MSDS-t a szállítmányozók és a vámhatóságok megkövetelik a lítiumszállítmányokhoz; mindkettőt minden megrendeléssel kiadják.

Minden csomagot kapacitás szerint osztályoznak, és a belső ellenállást a sorozat összeszerelése előtt egyeztetik. Egy 16S karakterláncban egy gyenge cella lefedi mind a tizenhat felhasználható kapacitását.

Mindegyik egység egy teljes töltési és kisütési ciklust hajt végre a becsomagolás előtti teszt során, miközben a BMS-naplót megőrzik a sorozatszám mellett.

Hogyan készülnek ezek a csomagok

1. Cellák bevitele – minden tételnél mintát vesznek a kapacitásra, a belső ellenállásra és a szakadási feszültségre a szállító által megadott adatok alapján.

2. Osztályozás és egyeztetés – a cellák össze vannak gyűjtve, így minden csomag egy szűk teljesítménysávból épül fel, nem pedig vegyes készletből.

3. Gyűjtősín-hegesztés – soros csatlakozások lézerhegesztéssel és húzópróbával; a rossz hegesztési varrat évekkel később forró kötésként kerül felszínre.

4. BMS integráció – kártyára szerelt, kiegyensúlyozó vezetékek elvezetése és cellánkénti ellenőrzése a burkolat bezárása előtt.

5. Burkolat összeállítás – fémlemezből formázott és porszórt házon belüli, LCD és aeroszolszűrő berendezés telepítve.

6. Firmware és protokoll betöltése — RS485, RS232 és CAN tesztelve a referencia inverter hardverével.

7. Teljes ciklusú teszt – egy teljes töltés és kisütés névleges áramerősséggel, cellaszintű feszültség és hőmérséklet naplózásával.

8. Csomagolás – habpárnás kartondoboz, UN3480 veszélyes áruk címkézése, majd kivitelre raklapra helyezve.

Hol van ez az akkumulátor – és hol nem

Beltéri felszerelésre szolgál. Az IP20 védelmet nyújt az ujjak és a 12 mm feletti szilárd tárgyak ellen, és nem véd a víz ellen. A megfelelő helyek közé tartozik a garázs, a háztartási helyiség, a pince vagy az üzemi helyiség.

A működési ablak 0-+40°C, páratartalom 65±20% relatív páratartalommal és 2500 m tengerszint feletti magasságig. A fagypont alá süllyedő éghajlatú fűtetlen garázsban az akkumulátor a töltési tartományon kívül marad télen keresztül. A BMS megtagadja a töltést 0°C alatt, ami normális védelmi viselkedés, nem pedig hiba.

Ha az egyetlen életképes hely a szabadban van, IP-besorolású kültéri szekrényre van szükség; ez a termék nem kültéri telepítésre készült.

Kérdések az otthoni akkumulátor-szállítóhoz

A ciklus élettartamát a sebességgel, a hőmérséklettel és a visszatartással együtt kell megadni. Ebben a tartományban >6000 ciklus 0,5°C-on és 25°C-on 80%-os retencióig; egy ciklusszám ezen minősítők nélkül nem teljes.

Erősítse meg az IP-besorolást és az engedélyezett telepítési helyet. Az IP20-as csomagok csak beltéri használatra alkalmasak.

Ellenőrizze, hogy az adott inverter BMS-protokollja ellenőrizve van-e, vagy csak a legtöbb márkával kompatibilisnek írja le. Megerősítjük a modellt, vagy kijelentjük, hogy nem tesztelt.

A jótállást fel kell tüntetni: naptári évek, ciklusok vagy megtartott kapacitás. Ez a tartomány 5-10 évig tart a konfigurációtól és a piactól függően.

Kereskedelmi feltételek: A MOQ 1 egység a szabványos változatokhoz. Az OEM és az ODM elérhető a cella márkájához, feszültségéhez, méretéhez és házszínéhez; az átfutási idő meghosszabbodik a testreszabott buildek esetében.

Csomagolás, súlyok és lítium fuvarozás

A csomagolt méretek 500 * 520 * 230 mm a 2,56 kWh-s egységek 32 kg és 36 kg bruttó, 500 * 630 * 240 mm a 4,8 kWh és 5,12 kWh egységek esetében 50 kg és 54 kg, valamint 600 * 0860 * 93 kg és 23 kg. 10,24 kWh-s egységek 86 kg-nál és 92 kg bruttónál. A legnagyobb változatokhoz kétszemélyes emelő szükséges a fali konzolra.

A kartondobozok habpárnázottak, a csomag rögzítve van, és minden kartonon szerepel az UN3480 osztály 9 címkéje. A tengeri fuvarozáshoz veszélyes áruk foglalása szükséges. A nyilatkozat elkészül, az UN38.3 jelentés és a biztonsági adatlap a dokumentumokkal együtt utazik.

A feltételek: EXW, FOB Ningbo vagy Shanghai, és CIF. A légi fuvarozás a lítiumra vonatkozó díjszabási szabályok szerint működik a mintáknál, bár a legtöbb forgalmazó tengeri úton konszolidál. Hagyjon több időt a veszélyes áruk ütemezésére.

Jótállási feltételek és a romlás megjelenése

A garancia változatonként és piaconként 5-10 év, a cellákra, a BMS-re, az LCD-re és a házra egy egységként vonatkozik.

A kapacitásvesztés fokozatos; 6000 cikluson túl 0,5 C-on a csomag legalább 80%-át megtartja. Ha három év után valamivel az adattábla alatt van az érték, az normális.

A hibák diagnosztizálhatók a BMS-naplóból, amely RS485 vagy CAN-on keresztül olvasható. Az exportfájl lehetővé teszi az érintett cellacsoport azonosítását helyszíni látogatás nélkül.

A cserecsomagokat raktárról szállítják; többcsomagos telepítéseknél egyetlen egység cserélhető, miközben a bank többi része tovább működik.

Nincs szükség rutin karbantartásra. Javasoljuk a kapcsok, rögzítőcsavarok és a szellőzőnyílások éves szemrevételezéses ellenőrzését.

Telepítési hibák, amelyek támogatási hívásokat okoznak

Helytelen: 85 kg-os csomag rögzítése gipszkartonra. Helyes: falazatra vagy névleges acélkeretre szerelje, a rögzítéseket a változat bruttó tömegéhez képest ellenőrizve.

Helytelen: fűtetlen garázsba, hideg éghajlaton kell beépíteni. Helyes: a töltési ablak 0°C-nál kezdődik. Ez alatt a BMS blokkolja a töltést.

Helytelen: az inverter egyenáramú ablakának megerősítése előtt történt csatlakoztatás. Helyes: először ellenőrizze a 20-29,2V, 40,5-54V vagy 43,2-57,6V-ot az inverter adatlapján.

Helytelen: a kommunikációs kábel kihagyása, mert anélkül tölt. Helyes: CAN vagy RS485 nélkül az inverter nem tudja olvasni az SOC-t vagy betartani a BMS határértékeket.

Helytelen: a készüléket lezárt szekrénybe helyezték. Helyes: természetes konvekcióra támaszkodik, ventilátorok nélkül. Hagyja a kézikönyvben megadott távolságot, különben a cellák felmelegednek és elvesztik az életüket.

Telepítési megjegyzések helyszíni használatból

Egy andalúziai telepítő 2025 óta körülbelül harminc 10,24 kWh-s egységet szerelt fel hibrid inverterek mellé. A legfontosabb előny az volt, hogy a CAN protokollt minden invertermodellhez rendelés előtt megerősítették, ami csökkentette az üzembe helyezési problémákat.

Egy limassoli háztulajdonos, amely két 5,12 kWh-s egységet üzemeltet, arról számolt be, hogy a párosítás az első próbálkozásra sikerült. Az LCD olyan szögben van, hogy nehezen olvasható, ha a csomag vállmagasság felett van; ezt érdemes figyelembe venni a szerelési helyzet kiválasztásakor.

Egy almati forgalmazó arról számolt be, hogy a fűtetlen garázsokba szerelő ügyfelek 0°C-os töltési leállást tapasztaltak, és hibát feltételeztek. A fűtött helyigény árajánlatokban való szerepeltetése megoldotta a panaszokat.

Gyakran Ismételt Kérdések

K: Melyik kapacitást válasszam?

V: A 10 kWh-os otthoni akkumulátoros energiatároló rendszerhez biztonsági mentéshez és napelemhez, mérettől éjszakai fogyasztásig, nem napi teljes. Az 5,12 kWh-s egységhez az éjszakai 4-6 kWh megfelel; A 8-10 kWh a 10,24 kWh-s modellre mutat.

K: Működni fog az inverteremmel?

V: Adja meg a márkát és a modellt. A BMS támogatja az RS485-öt, RS232-t és a CAN-t; A protokoll leképezést megrendelés előtt visszaigazoljuk.

K: Telepíthetem kívülre?

V: Nem. Az IP20 nem nyújt vízvédelmet. Csak beltéri szerelés – garázsban, háztartási helyiségben, pincében vagy üzemi helyiségben.

K: Mi a különbség a 48V-os és az 51,2V-os változatok között?

V: A DC ablak. A 48 V-os egységek 40,5–54 VDC, az 51,2 V egységek 43,2–57,6 VDC feszültséggel működnek. Igazítsa az inverter bemeneti tartományához.

K: Meddig fog tartani?

V: Több mint 6000 ciklus 0,5 °C és 25 °C hőmérsékleten, legalább 80%-os kapacitás megtartásával. Napi kerékpározás mellett ez meghaladja a tizenöt évet.

K: Összeköthetek több csomagot?

V: Igen, a megfelelő feszültségű és kapacitású csomagok párhuzamosíthatók. A konfiguráció megerősítéséhez adja meg a célbank méretét.

K: Hűtést vagy szervizelést igényel?

V: Természetes hűtés, nincs ventilátor, nincs rutinszerviz. Tartsa szabadon a szellőzőnyílást, és évente ellenőrizze a rögzítést.

K: Milyen tanúsítványokkal rendelkezik?

V: CE, ROHS és FCC az egész termékcsaládban, valamint UN38.3, MSDS és ISO9001 a 25.6V100Ah változaton. UN38.3 és MSDS minden megrendeléssel együtt szállítjuk.
