OEM osztott típusú egyenáramú töltők testreszabott elektromos töltési megoldásokhoz

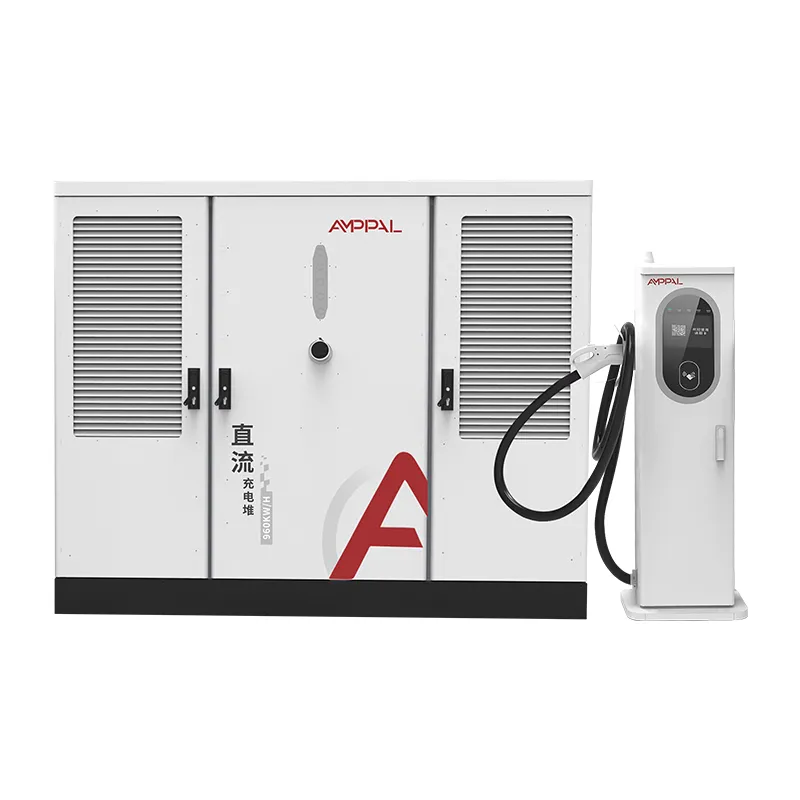

Ahogy az elektromos járművek elterjedése felgyorsul a nyilvános hálózatokon, flottaraktárokon és kereskedelmi ingatlanokon, a töltési infrastruktúra fizikai korlátai minden eddiginél jobban megvizsgálják.Osztott típusú DC töltőkegy különálló mérnöki megközelítést képviselnek, amely elválasztja az energiaátalakító szekrényt az adagolóegységtől. Ez a konfiguráció lehetővé teszi a telepítők számára, hogy a nehéz, hőtermelő elektronikát a nyilvános területektől távol helyezzék el, miközben a töltőpont kompakt, csendes és könnyen szervizelhető marad. Az AMPPAL ezt az architektúrát olyan termékcsaláddá finomította, amely egyensúlyban tartja a nagy teljesítményt, a rugalmas telepítést és a robusztus kommunikációt az igényes kereskedelmi környezetek számára.

Az elektromos járművek töltési piaca jóval túllépett az egyszerű AC fali dobozokon. A nagy teljesítményű egyenáramú töltéshez most olyan berendezésekre van szükség, amelyek folyamatosan 120 kW-tól 360 kW-ig képesek leadni, miközben túlélik a zord időjárást, a gyakori kábelkezelést és az éjjel-nappali működést. Az osztott típusú kialakítás ezt két funkcionális blokk elkülönítésével éri el: a tápegységet és az adagolót. A tápszekrény AC bemenet védelmet, egyenirányító modulokat, egyenáramú buszelosztást és fővezérlőt tartalmaz. Az adagolóban található a töltőkábel, a csatlakozó, a felhasználói képernyő, az RFID-olvasó és a vészleállító. Közöttük egy árnyékolt egyenáramú busz fut, amely elválasztja a tápellátást és a vezérlőjeleket. Az AMPPAL mindezeket az elemeket házon belül építi fel, biztosítva a kompatibilitást a teljes termékpalettával.

AMPPAL osztott típusú egyenáramú töltők: műszaki mélymerülési és alkalmazási paraméterek

Az AMPPAL osztott típusú egyenáramú rendszereket olyan magas kihasználtságú környezetekhez tervezték, mint például az autópálya szervizterek, flottaraktárak, repülőtéri parkolók és kiskereskedelmi töltési csomópontok. A termékcsalád négy elsődleges teljesítménybesorolást ölel fel, amelyek mindegyikét úgy tervezték, hogy kiszolgálja a különböző helyszíni energiaellátási és járműátviteli követelményeket. A következő szakaszok részletezik a sorozatot meghatározó elektromos, mechanikai és kommunikációs jellemzőket.

Alapvető elektromos előírások

• Bemeneti feszültség tartomány: 380-480 V AC ±15%, háromfázisú, 50/60 Hz
• Bemeneti teljesítménytényező: ≥0,99 teljes terhelésnél
• Teljes harmonikus torzítás (THD): ≤5% névleges bemeneti feszültségen
• Kimeneti feszültség tartomány: 200-1000 V DC, alkalmas 400 V és 800 V akkumulátorplatformokhoz
• Kimeneti áram: 0-250 A folyamatos adagolónként, opcionális 500 A folyadékhűtéses kimenettel 240 kW és 360 kW konfigurációkban
• Feszültségpontosság: ±0,5% a teljes kimeneti tartományban
• Árampontosság: ±1% 30 A feletti kimeneti áramok esetén
• Készenléti fogyasztás: ≤25 W adagolónál, ≤50 W tápszekrénynél
• Csúcshatásfok: ≥95,5%, a modul konfigurációjától és a környezeti hőmérséklettől függően
• A teljesítménymodul hatásfoka: ≥96% félterhelésnél, ≥95% teljes terhelésnél
• Teljesítménymegosztási részletesség: 12,5 kW lépések az ugyanahhoz a szekrényhez csatlakoztatott adagolók között
• DC busz feszültségesés kompenzáció: automatikus a kábel hosszától és áramerősségétől függően

Osztott típusú egyenáramú töltősorozat paramétertáblázata

Mechanikai és szerelési paraméterek

• Az erősáramú szekrény méretei (Ma × M × M): 1800 mm × 800 mm × 600 mm ASDC120 esetén; 2000 mm × 900 mm × 800 mm ASDC180, ASDC240 és ASDC360 esetén
• Adagoló méretei (H × SZ × M): 1650 mm × 500 mm × 260 mm
• A tápszekrény súlya: 350–680 kg a teljesítménytől és a modulszámtól függően
• Adagoló súlya: 65 kg-tól 120 kg-ig a kábel hosszától és a hűtési lehetőségtől függően
• Szerelés: padlón álló rögzítőcsavarokkal mind a szekrényhez, mind az adagolóhoz; falra szerelhető adagoló opció is elérhető
• Kábelhossz a tápszekrénytől az adagolóig: 5 m és 100 m között AMPPAL árnyékolt DC busz kábelekkel
• Az adagoló töltőkábelének hossza: 3,5 m, 5 m vagy 7,5 m; hosszabb kábelek folyadékhűtéssel
• Zajszint: ≤65 dB(A) 1 m-en elektromos szekrénynél; ≤55 dB(A) adagolónál
• Vandál ellenállás: IK10 az adagoló előlapján és a vészleállító gombon
• Alapozási követelmény: lapos beton alátét, minimum 25 N/mm² nyomószilárdsággal

Védelmi, biztonsági és kommunikációs funkciók

• Bemeneti védelem: túlfeszültség, alacsony feszültség, fáziskiesés, túláram, túlfeszültség védelem Type 2 névleges 40 kA
• Kimenet védelem: túláram, rövidzárlat, túlfeszültség, fordított polaritás észlelése, szigetelésfigyelés
• Földzárlat-védelem: 30 mA AC és 6 mA DC maradékáram felügyelet az IEC 61851-1 szerint
• Hőmérséklet-felügyelet: független érzékelők a tápmodulokon, a tápegységen, az adagolón, a csatlakozó érintkezőin és a folyadékhűtő hurkon
• Vészleállítás: fizikai gomb minden adagolón és távleállítás a felügyeleti rendszeren keresztül
• Felhasználó hitelesítés: RFID, NFC, mobilalkalmazás QR-kód, opcionális hitelkártya-olvasó
• Kijelző: 10,1 hüvelykes ipari minőségű színes érintőképernyő tükröződésmentes bevonattal és kesztyűbarát reakciókészséggel
• Hálózati csatlakozás: Ethernet, 4G LTE, Wi-Fi, opcionális dupla SIM a redundáns mobilkapcsolatokhoz
• Háttér integráció: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, opcionális ISO 15118 Plug & Charge
• Firmware frissítés: éteren keresztül AMPPAL felhőplatformon vagy helyi USB-n keresztül
• Diagnosztika: távoli hibajelentés, önteszt indításkor, eseménynapló tárolása akár 100 000 bejegyzésig időbélyegzéssel
• Kiberbiztonság: TLS 1.3 titkosítás, konfigurálható tűzfalszabályok, biztonságos rendszerindítás és aláírt firmware-csomagok

Általános telepítési forgatókönyvek osztott típusú architektúrához

• Autópálya szervizterületek korlátozott hellyel a tankolószigeteken és szigorú vizuális márkakövetelményekkel
• Mélygarázsok, ahol a többfunkciós egységek hőelvezetését a szellőzési kapacitás korlátozza
• Flottaraktárak több adagolóval, amelyek a fő elektromos helyiség közelében található központi elektromos szekrényből táplálkoznak
• Bevásárlóközpontok és vendéglátóhelyek, ahol a nyilvános hardvernek kompaktnak és csendesnek kell maradnia
• Meglévő telephelyek, ahol áramfejlesztés folyik, ahol elektromos szekrények telepíthetők a gépészeti helyiségekbe, és fokozatosan hozzáadhatók az adagolók
• Tengerparti vagy ipari környezet, ahol az érzékeny elektronika számára előnyös, ha távolabb kerül a korrozív vagy poros levegőtől

Gyakran ismételt kérdések az osztott típusú egyenáramú töltőkkel kapcsolatban

Mi az osztott típusú egyenáramú töltő, és miben különbözik a többfunkciós egységtől?

Az osztott típusú egyenáramú töltő választja el az áramátalakító elektronikát az adagoló interfészétől. A többfunkciós egységben az egyenirányítók, a teljesítménymodulok, a hűtőberendezések és a felhasználói felület egy házon osztoznak, amely lehet nagy, nehéz és hőigényes. Az osztott típusú rendszerben a tápszekrényben találhatók az AC-DC átalakító modulok és a fő védelmi eszközök, míg az adagolóban a töltőkábel, a csatlakozó, a képernyő és a fizetési olvasó. Árnyékolt DC busz köti össze a kettőt. Ez a kialakítás lehetővé teszi, hogy a terjedelmes elektromos szekrény mechanikus helyiségbe, fal mögé vagy kevésbé látható helyre kerüljön, így egy karcsú adagoló marad a parkolóhelyen. Az elválasztás emellett leegyszerűsíti a hűtést, csökkenti a zajt a felhasználók közelében, és lehetővé teszi, hogy egyetlen tápegység több adagolót is kiszolgáljon.

Milyen helyszíni feltételek részesítik előnyben az AMPPAL osztott típusú egyenáramú töltőket az all-in-one töltőkkel szemben?

Az AMPPAL osztott típusú egyenáramú töltőket részesítik előnyben, ha a telepítési területen korlátozott a szellőzés, szigorú zajkorlátozások vagy esztétikai korlátok vannak. A mélygarázsokban gyakran hiányzik a megfelelő légáramlás ahhoz, hogy a nagy teljesítményű többfunkciós berendezések hőjét elvezesse, így az elektromos szekrény szellőztetett mellékhelyiségben történő elhelyezése megoldja a problémát. Azokon a helyeken, ahol a töltőpont ki van téve az időjárásnak, a sópermetnek vagy a vandalizmusnak, előnyös a kisebb adagoló, amely kevesebb érzékeny alkatrészt tartalmaz. Azok a helyek, amelyek több töltőpontot igényelnek egy sor parkolóhely mentén, csökkenthetik a teljes költséget, ha több adagolót csatlakoztatnak egy központi tápegységhez. Ezenkívül minden olyan hely, ahol hosszú kábel fut egy elektromos helyiségből a parkolóba, használhatja az osztott architektúrát, hogy hatékonyan irányítsa az áramot anélkül, hogy elmozdítaná a közüzemi összeköttetést.

Hogyan csatlakozik a tápegység az adagolóhoz, és milyen hosszúságú kábelek támogatottak?

Az AMPPAL osztott típusú egyenáramú töltők dedikált egyenáramú buszcsatlakozást használnak a tápegység és az egyes adagolók között. A csatlakozás két egyenáramú tápvezetékből, egy védőföldelő vezetékből és egy kommunikációs kábelből áll a vezérlő- és állapotjelekhez. A szabványos konfiguráció akár 100 méteres távolságot is támogat, így a tápegységet a tényleges töltési ponttól távol helyezheti el. Hosszabb futás esetén az AMPPAL mérnökei a feszültségesés és a termikus határértékek alapján ki tudják értékelni a kábelméretet. Az egyenáramú buszkábelek árnyékoltak az elektromágneses interferencia csökkentése érdekében, és kültéri vagy beltéri telepítésre alkalmasak. A csatlakozók mindkét végén kulcsos ipari dugók, amelyek lehetővé teszik a gyors telepítést és karbantartást speciális szerszámok nélkül. Valamennyi kábel 5 m, 10 m, 20 m, 50 m és 100 m-es előre szerelt hosszban kapható, kérésre egyedi hosszúságok is elérhetők.

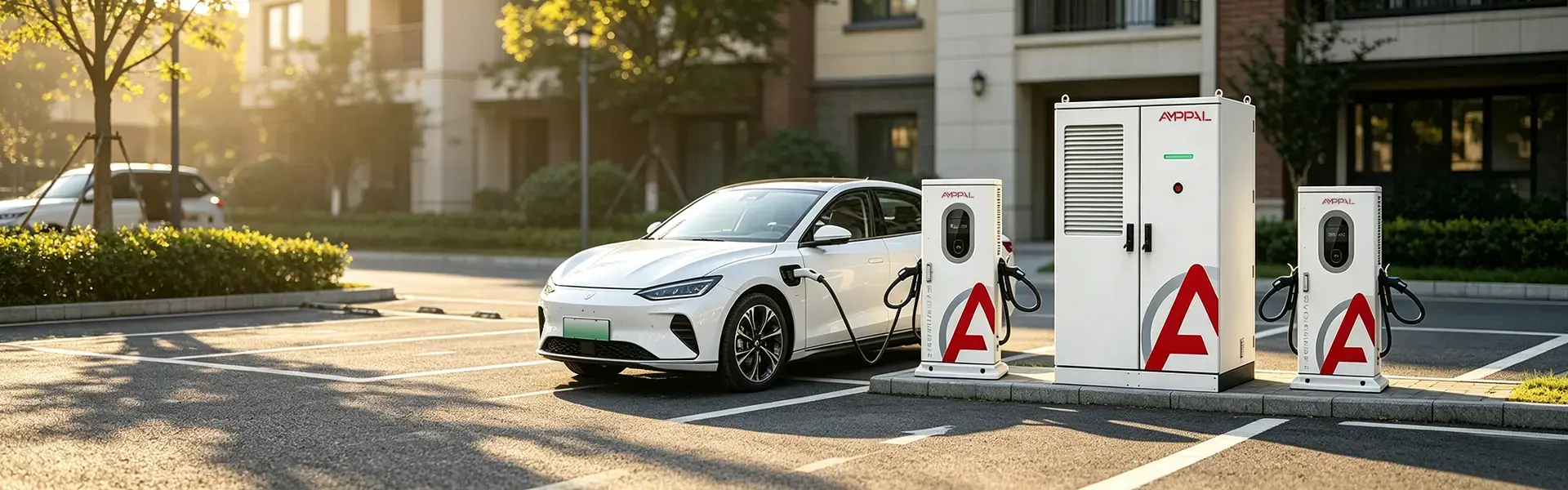

Egy elektromos szekrény több adagolót is kiszolgálhat egyszerre?

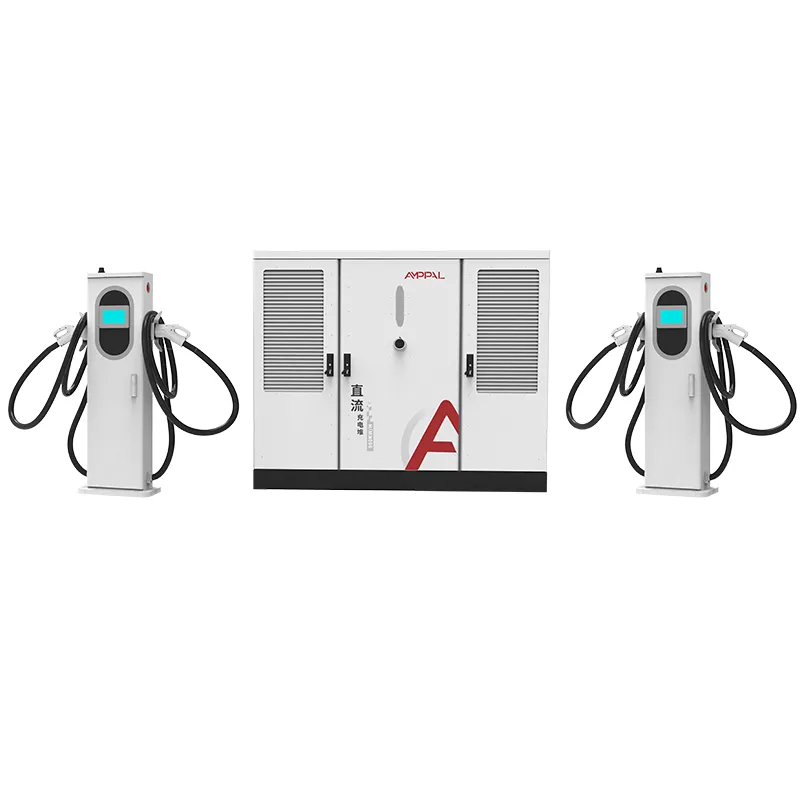

Igen. Az osztott típusú architektúrát dinamikus energiamegosztásra tervezték. Egyetlen AMPPAL tápegység két, három, vagy egyes konfigurációkban akár négy adagolót is támogathat a típustól függően. A rendszer intelligensen osztja el a rendelkezésre álló energiát a csatlakoztatott járművek száma és akkumulátoruk állapota alapján. Például egy 240 kW-os szekrény két adagolóval 240 kW-ot képes leadni egyetlen járműnek, ha csak egy adagoló működik. Amikor két jármű töltődik, a rendszer egyenletesen oszthatja meg az energiát, vagy egy konfigurálható házirend, például érkezési sorrend, legmagasabb töltöttségi állapot vagy VIP felhasználói állapot alapján elsőbbséget adhat egy járműnek. Ez az energiamegosztás csökkenti az infrastruktúra költségeit és javítja az upstream elektromos szolgáltatás kihasználtságát.

Milyen karbantartási előnyökkel jár az osztott architektúra?

Az osztott architektúra közvetlenül javítja a szervizelhetőséget. A tápmodulok, a mágneskapcsolók és a hűtőventilátorok a központi tápszekrényben találhatók, így a technikusok a legtöbb javítást anélkül tudják elvégezni, hogy bemennének az ügyfelek felé néző területekre vagy elzárnák a parkolóhelyeket. Az adagolóban kevesebb aktív alkatrész van, ami csökkenti a töltési ponton a terepi meghibásodások valószínűségét. Ha egy adagoló megsérül egy jármű ütközése vagy vandalizmus következtében, a csere a teljes tápegység leválasztása nélkül is elvégezhető. Az AMPPAL a tápszekrényt üzem közben cserélhető tápmodulokkal is tervezi, lehetővé téve a meghibásodott modul cseréjét, miközben a rendszer többi része csökkentett kapacitással működik tovább. A távdiagnosztika azonosítja a hibakódokat a technikus megérkezése előtt, csökkentve a javítás átlagos idejét. A pótalkatrész-készletek összevonhatók az elektromos szekrények helyén, nem pedig minden parkolóhelyen.

Az AMPPAL osztott típusú DC töltők kompatibilisek a CCS1, CCS2, CHAdeMO és GB/T csatlakozókkal?

AMPPALAz osztott típusú DC töltők CCS1, CCS2, CHAdeMO és GB/T csatlakozós konfigurációkkal kaphatók. Az észak-amerikai szabványos ajánlat tartalmazza a CCS1-et, míg Európa, a Közel-Kelet és az ázsiai csendes-óceáni régiók jellemzően a CCS2-t használják. A CHAdeMO továbbra is elérhető marad a régi járművek számára, különösen Japánban és Európa egyes részein. A GB/T a kínai piacra és az azt igénylő exportprojektekre kínálja. Az adagoló gyárilag egy vagy két csatlakozóval konfigurálható. A kétcsatlakozós adagoló a regionális követelményektől függően kombinálhatja a CCS-t és a CHAdeMO-t vagy a CCS1-et és a CCS2-t. A csatlakozó típusa nem befolyásolja a tápszekrény kialakítását, ezért az AMPPAL osztott típusú rendszer az adagoló cseréjével vagy a kábelszerelvény cseréjével áthelyezhető egy másik régióba. Minden csatlakozó megfelel az IEC 62196, ISO 15118 és CHAdeMO 2.0 előírásoknak.

Hogyan kezelik a hőkezelést magas környezeti hőmérsékleten és folyadékhűtéses kábelekkel?

Az AMPPAL osztott típusú egyenáramú töltők háromszintű hőkezelési megközelítést alkalmaznak. Először is, a tápszekrény nagy teljesítményű kényszerléghűtést alkalmaz hőmérséklet-szabályozott ventilátorsebességekkel. A levegőbeszívó szűrők megakadályozzák a por és törmelék bejutását, a belső légterelők pedig elválasztják a teljesítménymodulok hűtési útvonalát a vezérlőelektronikától. Másodszor, a teljesítménymodulokat külön-külön felügyelik, és a rendszer kecsesen lecsökken, ha a beszívott levegő hőmérséklete meghaladja a 45°C-ot, így a biztonságos működés 55°C-ig megmarad. Harmadszor, az 500 A kimenetű konfigurációknál az adagoló töltőkábele és csatlakozója zárt hurkú folyadékhűtő rendszert használ. A hűtőfolyadék az adagoló belsejében lévő hűtőegységből kering a kábelen és a csatlakozón keresztül, és közvetlenül az érintkezési felületen távolítja el a hőt. Ez lehetővé teszi a folyamatos nagyáramú töltést az IEC 61851-23 szabványban meghatározott maximális biztonságos hőmérsékleti határértékek túllépése nélkül. A folyadékhűtő egység tömített, és normál működés mellett nem igényel tereptöltést; a hűtőfolyadék szintjét és hőmérsékletét távolról figyelik.

Milyen kommunikációs protokollok és háttérintegráció támogatott?

Az AMPPAL osztott típusú egyenáramú töltők alapkivitelben támogatják az OCPP 1.6J és OCPP 2.0.1 szabványt, lehetővé téve az integrációt az összes főbb töltőhálózat-felügyeleti rendszerrel. A Modbus TCP az épületek energiagazdálkodásához és az ipari automatizálás integrációjához érhető el. A 240 kW és 360 kW teljesítményű modellek az ISO 15118 hardverkész funkciókat is támogatják, beleértve a Plug & Charge funkciót a CCS csatlakozókon. A hálózati integráció érdekében a töltők az OpenADR-en keresztül reagálhatnak a kereslet-válasz jelekre, és megvalósíthatják a helyi terheléskezelést az épület energiaellátásának rendelkezésre állása alapján. A hálózati csatlakozási lehetőségek közé tartozik az Ethernet, a 4G LTE és a Wi-Fi, két SIM-kártya támogatással a redundáns mobilkapcsolatokhoz. Az AMPPAL felhőplatform távfelügyeletet, firmware-frissítéseket, energiajelentéseket és felhasználókezelést biztosít. Minden kommunikációs interfész a tápegységben található, és titkosított protokollokkal és konfigurálható tűzfalszabályokkal védett az illetéktelen hozzáférés ellen.
