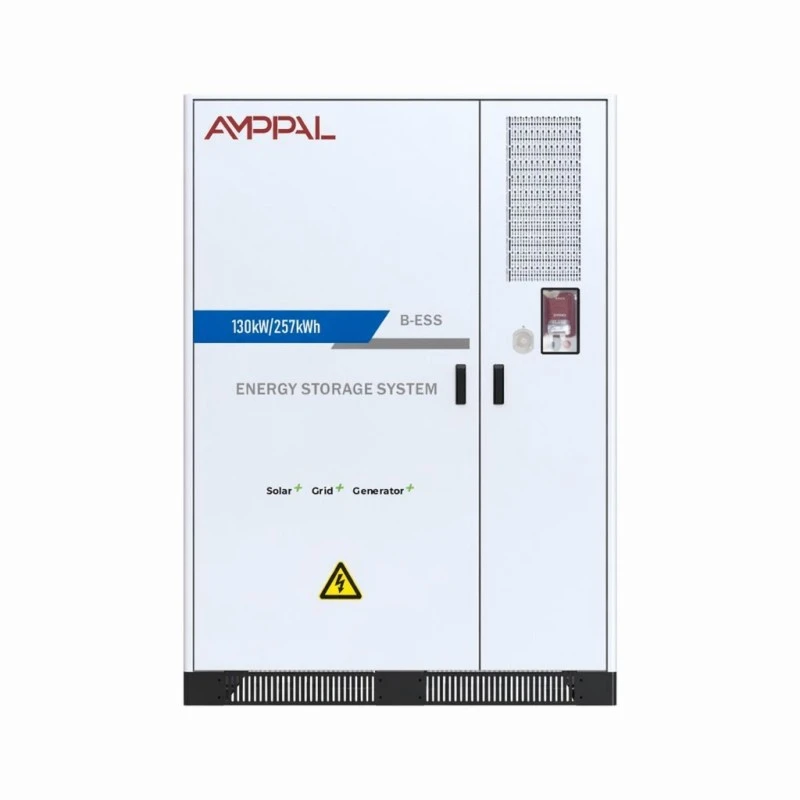

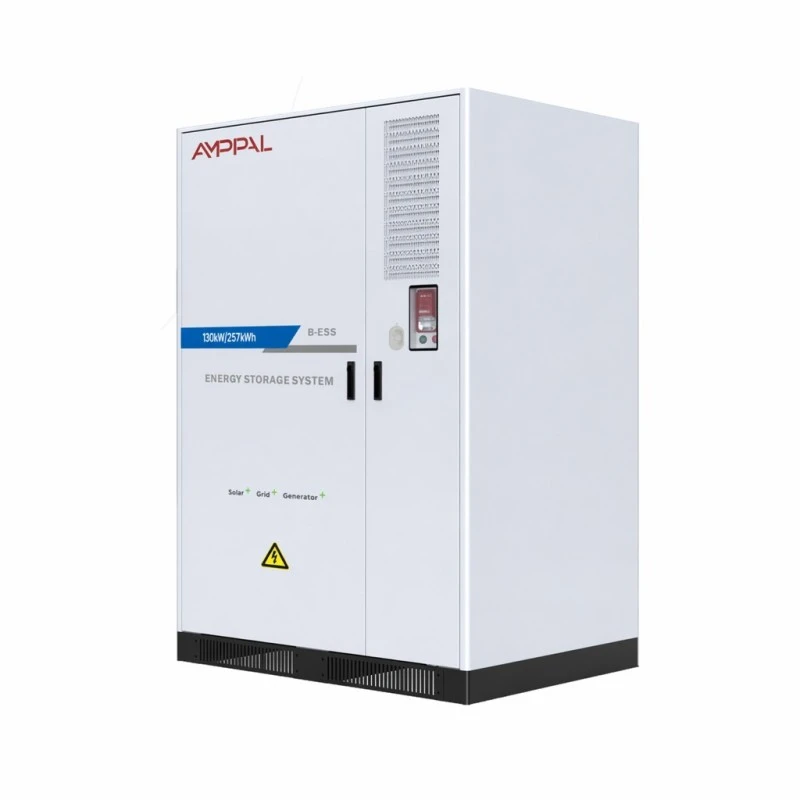

130 kW-os ipari akkumulátoros energiatároló rendszer a gyári energiagazdálkodáshoz

Mire való ez a rendszer

A legtöbb kereskedelmi villanyszámlán két külön díjat kell fizetni: az Ön által fogyasztott energiát, és a számlázási időszak legmagasabb félórája által meghatározott keresleti díjat. Egy rossz júliusi délután beállíthatja a keresleti díjat az egész hónapra. Ez a probléma megoldására készült ez a 130 kW-os ipari akkumulátoros energiatároló rendszer a gyári energiagazdálkodáshoz.

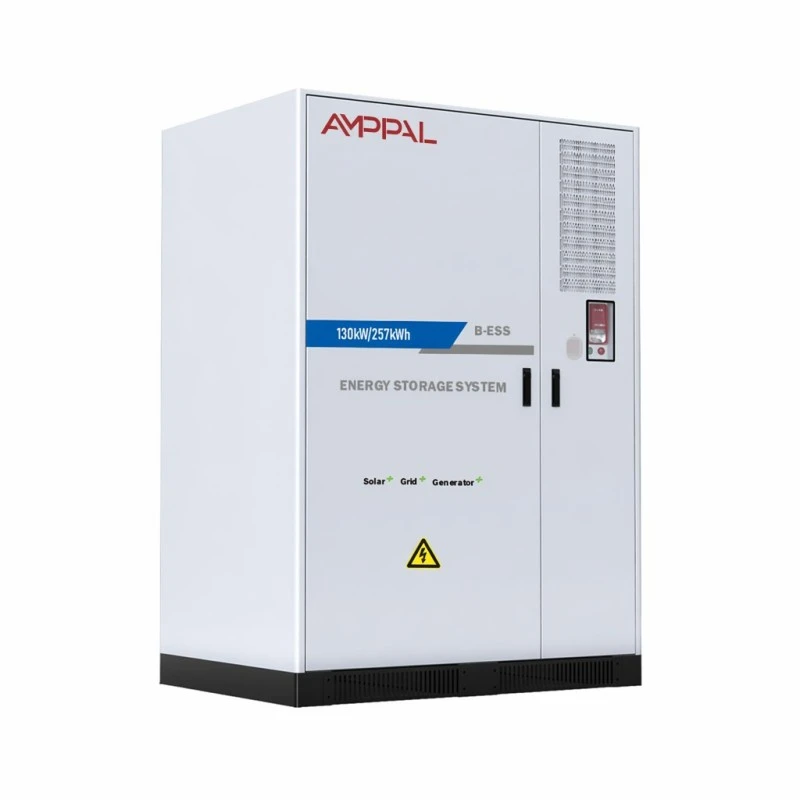

Az AF 130kW/257kWh-s szekrény alacsony tarifák esetén tölt fel, vagy a napelemsor többletet termel, majd kisüt az épületbe, amikor a terhelés megközelíti a keresleti plafont. 0,5 C-on 130 kW teljesítményt tud leadni nagyjából két órán keresztül – elég hosszú ideig ahhoz, hogy lefedjen egy tipikus ipari csúcsidőszakot.

Hálózaton és hálózaton kívül is működik, így ugyanaz az eszköz fedezi Önt a kimaradás idején is. Azon telephelyeken, ahol áramszünet leállítja a termelést, ez a második funkció gyakran önmagában indokolja a vásárlást.

A megtérülést befolyásoló specifikációs lehetőségek

LFP 3,2V/314Ah cellák egy 1P256S karakterláncban: a nagy formátumú cellák kevesebb kapcsolatot, a kevesebb csatlakozás pedig kevesebb hibapontot jelent a nyolc éves élettartam alatt.

>8000 ciklus 0,5 C-on és 25 °C-on 80%-os energiamegtartás mellett: munkanaponként egy ciklusban, amely több mint húsz év névleges élettartammal jár, ezért a kerékpározás ritkán a korlátozó tényező.

THDi 3% alatti névleges teljesítményen: az épület egyéb berendezései nem fizetnek harmonikus büntetést az akkumulátor elhelyezéséért.

Teljesítménytényező állítható a teljes -1-től 1-ig terjedő tartományban, ami lehetővé teszi, hogy a rendszer korrigálja a helyszíni teljesítménytényezőt tétlenül, ahelyett, hogy halott eszközként ülne.

Kettős tűzvédelem – aeroszol plusz perfluorhexanon – CSOMAGOLÁS- és szekrényszinten egyaránt. A biztosítók egyre gyakrabban kérnek kétlépcsős elnyomást a kereskedelmi létesítményeknél.

Intelligens légkondicionálás passzív hűtés helyett: a cella hőmérséklete egyenletes marad a húron keresztül, ami valójában meghatározza, hogy eléri-e a 8000 ciklust.

Műszaki előírások

Webhelyek, ahol a számok működnek

Gyártó üzemek erős motorindítással: a rövid csúcsok által vezérelt keresleti díjak jelentik a tárolás legegyértelműbb megtérülését.

Nagy délutáni HVAC terhelésű kereskedelmi épületek: éjszakai töltés olcsó tarifával, kisütés a hűtési csúcson keresztül.

Meglévő tetőtéri napenergiával és exportkorlátokkal rendelkező webhelyek: a többlettermelést tárolják, ahelyett, hogy csökkentenék vagy alacsony betáplálási arány mellett exportálnának.

Dízel tartalékot működtető létesítmények: az EMS koordinálja a PV-t, az akkumulátort és a generátort, csökkenti a generátor üzemidejét és az üzemanyag-fogyasztást.

EV töltőállomások: pufferelje a hálózati csatlakozást, hogy a töltőkészlet ne kényszerítse ki a költséges ellátás bővítését.

Hogyan működik a Peak Shaving valójában

Az EMS folyamatosan figyeli a telephelymérőt. Ön beállít egy keresleti küszöböt – jellemzően éppen a szerződéses kapacitása alatt –, és a rendszer lemerül, amikor a mért terhelés egyébként átlépné azt. A reakció elég gyors ahhoz, hogy észlelje a motorindításokat és a hasonló rövid csúcsokat.

Az újratöltés ütemezett, nem pedig opportunista. A vezérlő megnézi a tarifanaptárat, és csúcsidőn kívül tölti fel az akkumulátort, vagy korábban, ha a PV-tömb többet termel, mint amennyit az épület fogyaszt.

Hálózaton kívüli módban az opcionális STS a hálózat meghibásodása esetén akkumulátoros táplálásra helyezi át a helyszínt. A szabványos kapacitás 240-500 kW, nagyobb egységek állnak rendelkezésre, és az átvitel elég gyors ahhoz, hogy az informatikai berendezések és vezérlőrendszerek üzemben maradjanak, ne pedig újrainduljanak.

Biztonságtechnika és tanúsítás

Az akkumulátorcsomagok CE és RoHS tanúsítvánnyal rendelkeznek; a teljes rendszer UN38.3 és MSDS dokumentációt tartalmaz a szállításhoz és a helyszín jóváhagyásához.

Kétlépcsős tűzoltás: az aeroszol a csomagolás szintjén fejti ki hatását, míg a perfluor-hexanon védi a szekrény térfogatát, és a két különböző meghibásodási skálát kezeli.

IP54-es burkolat, az elektromos rekesz el van választva az akkumulátorrekesztől, így az egyikben lévő hőhatás nem terjed át a másikon.

Minden csomagot kapacitás szerint osztályoznak, és összeszerelés előtt a belső ellenállást egyeztetik. A 256-os sorozatú karakterláncok nem illeszkedő cellái a korai kapacitásvesztés klasszikus okai.

A szigetelési és dielektromos vizsgálatokat az összeszerelt rendszerek 100%-án végzik el, az eredményeket a sorozatszám alapján rögzítik.

A működési boríték 0°C és +50°C közötti hőmérsékleten és 95%-os páratartalomig igazoltan páralecsapódás nélkül.

Építsen sorozatot yueqingi üzemünkben

1. Sejtbevitel – minden tételből mintát vesznek a kapacitás és a szállító által megadott értékekkel szembeni belső ellenállás szempontjából.

2. Cellák osztályozása és egyeztetése – a cellák úgy vannak rendezve, hogy minden karakterlánc egy szűk teljesítménysávból épüljön fel.

3. CSOMAG szerelés – gyűjtősínhegesztés, BMS vezetékezés és csomagszintű szigetelésvizsgálat.

4. Szekrénygyártás – lemezvágás, formázás és hegesztés, majd előkezelés és porszórt bevonat.

5. Integráció – csomagok, PCS, légkondicionáló, tűzoltás és EMS a szekrénybe telepítve és bekötve.

6. Üzembe helyezési teszt – teljes töltés és kisütés 0,5 C-on, cellaszintű hőmérséklet- és feszültségnaplózással.

7. Grid szimuláció – hálózaton belüli és hálózaton kívüli átvitel, programozható váltóáramú forrással ellenőrzött.

8. Csomagolás – megerősített raklapra erősített szekrény, ütésjelzőkkel felszerelt, majd tengeri szállítmányozáshoz rekeszbe rakva.

A 130 kW/257 kWh a megfelelő méret?

A méretezés a terhelési profilt követi, nem az épület területét. Húzza ki tizenkét havi félórás mérőadatait, és nézze meg a csúcsok alakját: milyen magasan van az alapvonal felett, és mennyi ideig. A 130 kW/257 kWh teljesítményű rendszer akár 130 kW-os csúcsokat is lefed, és körülbelül két óráig tart.

Ha a csúcsok rövidebbek, de magasabbak – mondjuk 250 kW húsz percig –, akkor több teljesítményre és kevesebb energiára van szüksége, és egy másik konfiguráció jobban megfelel. Ha egész nap működnek, ez a rendszer korán lemerül, és délután szabadon hagyja.

Legyen őszinte a tarifával kapcsolatban is. Ahol a keresleti díjak alacsonyak vagy hiányoznak, a csúcsborotválkozás önmagában ritkán térül meg ésszerű időn belül. Ebben az esetben az üzleti szempontnak tartalék értékből vagy napenergia önfogyasztásból kell származnia, és ezt inkább a kötelezettségvállalás előtt állapítjuk meg.

Mit lehet összehasonlítani más beszállítókkal

Kérdezze meg a ciklus élettartamát 0,5 C-on a megadott megtartási küszöb mellett. A hőmérséklet, sebesség és visszatartási százalék nélküli ciklusszám értelmetlen.

Kérdezze meg, milyen tűzvédelmet tartalmaz a csomag szintjén, nem csak a szekrény szintjén. Sok idézet csak egyet takar.

Kérdezze meg, hogy a megadott hatásfok oda-vissza rendszerszinten vagy csak egyenáramú oldalon érvényes-e. A miénk 88% maximum 0,5 C-on, a teljes rendszerben mérve.

Kérdezzen az EMS integrációjáról a meglévő PV inverterekkel és generátorokkal – egy nem kompatibilis EMS utólagos felszerelése többe kerül, mint maga a vezérlő.

Kereskedelmi feltételek: gyártás 25-35 munkanap standard konfigurációk esetén, 5 év garancia, rendelésre meghosszabbított fedezettel.

2800 kg-os szekrény szállítása

A szekrény mérete 1550 × 1268,5 × 2185 mm, tömege pedig 2800 kg, így egy egységként szállítják, megerősített acélvázas raklapon, amelynek emelési pontjai targoncával vagy daruval is elérhetők.

Két szekrény elfér egy 20 méteres konténerben; 5-6 fér el egy 40 láb magas kocka merevítéstől függően. Az akkumulátorok az UN3480 szerinti veszélyes áruk közé tartoznak a tengeri fuvarozáshoz – mi kezeljük a nyilatkozatot, az UN38.3 vizsgálati jelentést és az MSDS-t a papírokkal együtt.

A feltételek FOB Ningbo vagy Sanghaj, CIF elérhetőséggel. A légi áruszállítás nem praktikus ennél a súlynál és besorolásnál. Hagyjon több időt a veszélyes áruk lefoglalására, ami általában egy héttel növeli a vitorlás menetrendjét az általános rakományhoz képest.

Garancia és hosszú távú szerviz

Öt év garancia az akkumulátorcsomagokra, a PCS-re, az EMS-re, a hőkezelésre és a tűzoltásra, mint teljes rendszerre.

Távfelügyelet CAN, Ethernet vagy RS485 kapcsolaton keresztül, opcionális 4G-vel. El tudjuk olvasni a cellaszintű adatokat, és azonosítani tudjuk a gyenge modult, mielőtt az befolyásolná a rendszer kapacitását.

Évente ajánlott szerviz látogatás: légszűrő csere, tűzoltás ellenőrzése, kapocsnyomaték ellenőrzés és kapacitás ellenőrzés.

A cserecsomagokat raktáron tartjuk, és 5-7 munkanapon belül kiszállítjuk; egyetlen meghibásodott csomag is kicserélhető anélkül, hogy az egész szekrényt offline állapotba venné.

Nyolc vagy tíz évre kiterjesztett garancia a megrendelés időpontjában elérhető, az Ön várható kerékpáros profiljához igazodva.

Telepítési és üzemeltetési hibák

Hibás: a szekrényt falhoz kell helyezni, és nincs szabad hely. Jobbra: kövesse a kézikönyvben található szellőzési távolságokat. A léghűtéses rendszerek visszautasítják a hőt a környező levegőbe, és ehhez helyre van szükségük.

Rossz: a keresleti küszöb meghatározása egyetlen havi számlából. Jobbra: használjon tizenkét hónapos intervallumadatokat. A szezonális csúcsok ragadják meg az üzemeltetőket.

Hibás: feltételezzük, hogy az akkumulátor lefedi az egész helyszínt egy kiesés alatt. Jobbra: tudatosan méretezze meg a kritikus terhelési áramkört. A 130 kW jelentős, de nem korlátlan.

Rossz: az éves szűrőcsere kihagyása a költségmegtakarítás érdekében. Jobbra: a korlátozott légáramlás növeli a cella hőmérsékletét, és az emelt hőmérséklet a leggyorsabb út a kapacitásvesztéshez.

Rossz: olyan helyre kell telepíteni, ahol árvízveszély áll fenn. Jobb oldali: Az IP54 por és fröccsenés ellen véd, nem álló víz ellen. Emelje fel a lábazatot, ha a helyszínen előfordult már árvíz.

Amit az üzemeltetők jelentenek

A törökországi bursai textilgyár 2025 elején üzembe helyezte az egyik ilyen rendszert, hogy kezelje a szövőszékmotorok beindításából származó keresletet. Villamosmérnökük arról számolt be, hogy a keresleti csúcs körülbelül 90 kW-tal csökkent az első teljes számlázási hónapban, és megjegyezte, hogy az EMS-nek néhány hétig kellett hangolnia, mire a terhelési mintájukra vonatkozó küszöbértéket megfelelően beállították.

Egy nairobi hűtőház-üzemeltető elsősorban tartalékolás céljából vásárolta meg a rendszert, nem pedig csúcsborotválkozás céljából. A visszajelzésük gyakorlatias volt: a korábban egy generátor perceken belüli elindítását jelentő hálózatkimaradások most észrevétlenül múlnak el, bár azt kérték, hogy hosszabb leállás után állítsuk felfelé az alacsony SOC riasztási küszöböt.

Egy kazahsztáni kereskedelmi tulajdonos, aki két szekrényt üzemeltet egy irodakomplexumban, megjegyzést fűzött a légkondicionálás zajához, amely a szomszédos parkolóban hallatszik, amire nem számítottak. Az egység módosítása helyett ajánlott akusztikus képernyőelrendezést adtunk meg.

Gyakran Ismételt Kérdések

K: Mennyi ideig képes 130 kW-ot szolgáltatni?

V: Körülbelül két óra a teljes töltéstől számítva 0,5 C-on, ami 257 kWh-t biztosít a megadott kisütési mélység mellett.

K: Működik rács nélkül?

V: Igen, hálózaton kívüli üzemmódban az opcionális STS-sel. A szabványos átviteli kapacitás 240-500 kW; nagyobb testreszabható.

K: Mi az igazi oda-vissza út hatékonysága?

V: Maximum 88% 0,5 C-on rendszerszinten mérve, beleértve az átalakítást és a segédterheléseket.

K: Tölthető közvetlenül napenergiáról?

V: Igen, az EMS-en keresztül, amely koordinálja a PV-t, az akkumulátort, a hálózatot és a generátort.

K: Mennyi ideig bírják az elemek?

V: Több mint 8000 ciklus 0,5 °C és 25 °C hőmérsékleten, legalább 80%-os visszatartással. A magasabb környezeti hőmérséklet lerövidíti ezt.

K: Milyen tanúsítványokkal rendelkezik?

V: CE és RoHS csomag szinten, UN38.3 és MSDS a teljes berendezéshez.

K: Milyen karbantartást igényel?

V: Éves szűrőcsere, tűzoltás ellenőrzése, nyomatékellenőrzés és kapacitásteszt. Szekrényenként nagyjából fél nap.

K: Mennyi az átfutási idő?

V: 25-35 munkanap standard konfigurációk esetén; az egyedi EMS integráció vagy a nem szabványos feszültségek tovább tartanak.
