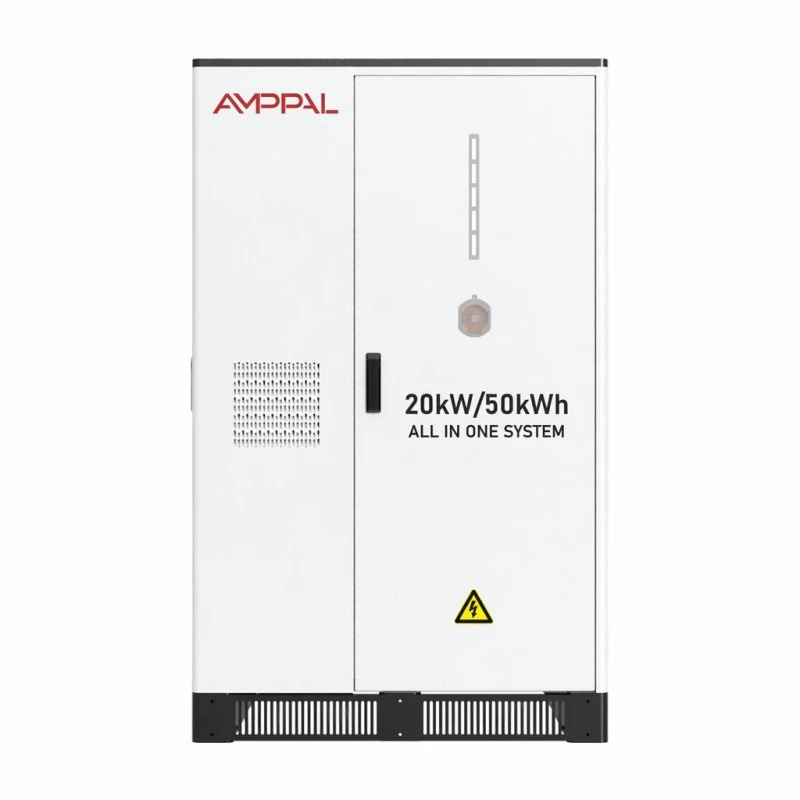

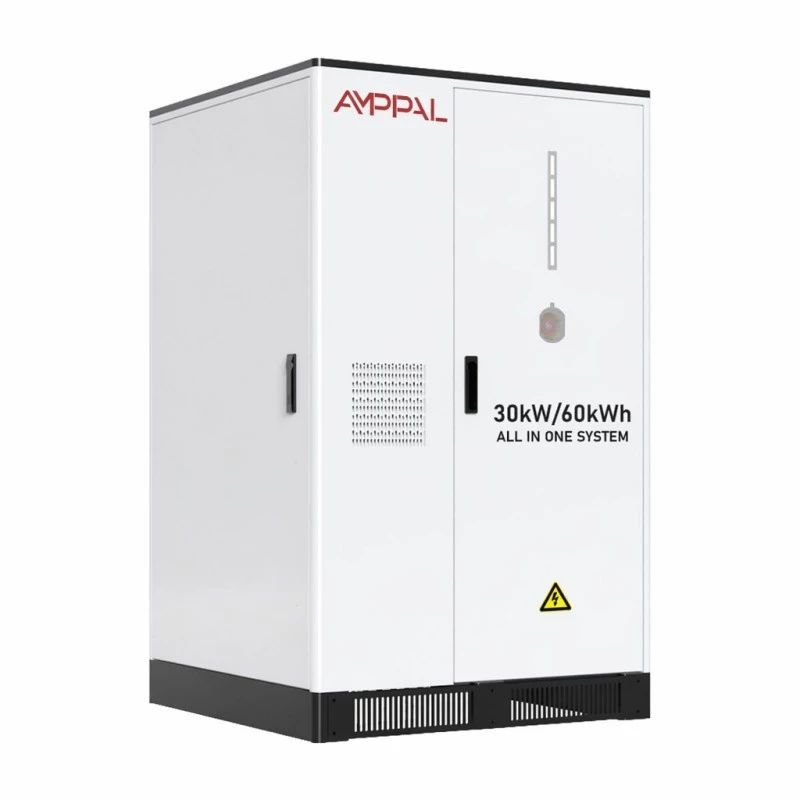

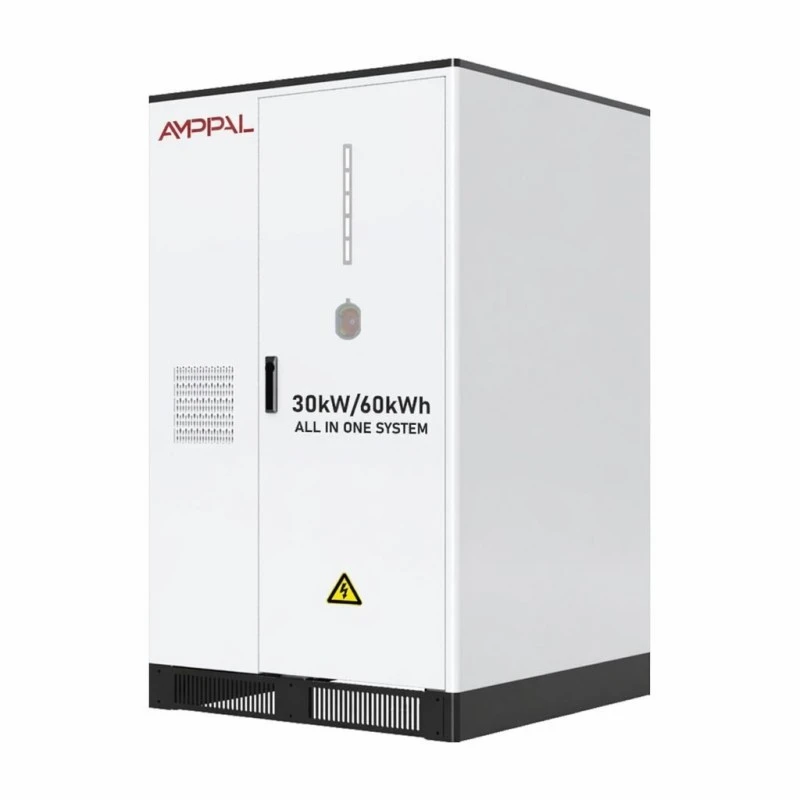

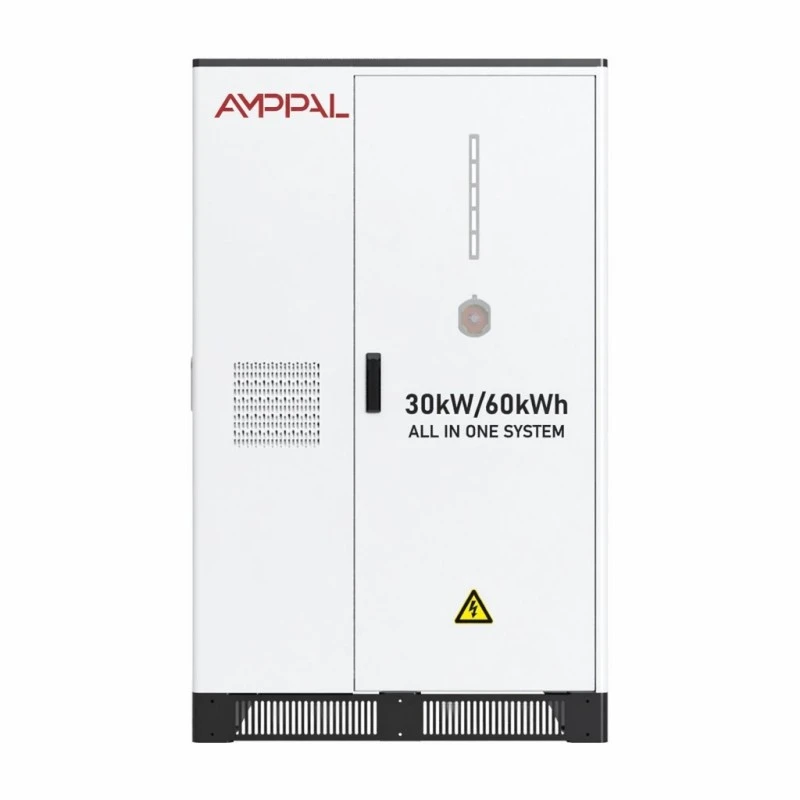

20–50 kW-os többfunkciós akkumulátoros energiatároló rendszer kereskedelmi és napelemes alkalmazásokhoz

Három beszerzési lista helyett egy kabinet

A napelemes plusz tárolási projektek általában három gyártót jelentenek: egy PV invertert, egy akkumulátortartót és egy vezérlőt, amely mindkettőhöz szól. Mindegyiknek megvan a saját garanciája, saját üzembe helyezési mérnöke és saját hibáztatása, amikor a rendszer alulteljesít. Ez a 20–50 kW-os, többfunkciós akkumulátoros energiatároló rendszer kereskedelmi és napenergia-alkalmazásokhoz egyetlen szállításban összeomlik.

Az inverteres fokozat akár 26 kW egyenáramot is fogad a tetőtéri tömbből (39 kW a 30 kW-os modellnél, 65 kW az 50 kW-os modellnél) 2/4 MPPT nyomkövetőn keresztül, így az akkumulátor napenergiáról töltődik külön hibrid inverter vagy további száldoboz nélkül.

A belsejében egy 51,2 kWh-s LFP akkumulátor található, amely öt 10,24 kWh-s csomagból épül fel, plusz a helyi vezérlési logika, amely ugyanazon a képernyőn futtatja az önfogyasztást, a használati idő eltolását és a hálózati biztonsági mentést. Egy olyan webhely esetében, amely csak napelemes önhasználatot és leállási fedezetet szeretne, ez a legrövidebb út a megrendeléstől az exportig.

Miért számít a szoláris bemeneti besorolás?

A 20 kW-os modell 26 kW maximális PV bemenete lehetővé teszi, hogy a tömb meghaladja az inverter névleges értékét; az MPPT a többletet rögzíti ahelyett, hogy a nappali hozamot csökkentené.

2/4 MPPT mód: két nyomkövető alapkivitelben, négy, ahol a tető különböző irányszögekre néz – az egyik árnyékolt oldal nem akadályozza meg a másikat.

A névleges hálózati feszültség 380V AC 50/60Hz ±5Hz tűréssel, így ugyanaz a szekrény szolgálja ki az 50Hz-es és 60Hz-es piacokat gyári változat nélkül.

97%-os maximális hatásfokkal és 90%-os kisülési mélységgel minden napenergia kilowattórából több jut el a terheléshez, ahelyett, hogy elveszne az átalakítás során.

A CAN/RS485/WiFi-n keresztüli kommunikáció magában foglalja a helyi felügyeletet, az inverteres kézfogásokat és a távoli kiolvasásokat külön átjáró vásárlása nélkül.

AC alsó bemenet, háromfázisú négyvezetékes (3L+N+PE), a kábelvezetést a lábazaton belül tartja, és lerövidíti a fő kapcsolótáblához vezető utat.

Műszaki előírások

Ahol egy 20-50 kW-os szekrény megérdemli

Kis gyárak tetőtéri napelemekkel és délutáni termelési csúcsokkal: a 20 kW/51,2 kWh-s modell nagyjából két és fél órán keresztül fedezi a 20 kW-os keresletcsúcsot.

Szállodák és vendégházak légkondicionálással üzemidő díja ellenében: töltés egy éjszakán át, kiürítés a hűtőablakon keresztül.

Mezőgazdasági feldolgozóhelyek időszakos hálózati minőséggel – a szekrény külső EMS szoftver nélkül helyi vezérléssel feszültségeséseken megy keresztül.

Kiskereskedelmi láncok és műhelyek, amelyek helyet bérelnek: egy szekrényhez nincs szükség külön akkumulátortérre, csak egy lapos betonlapra és kábel hozzáférésre.

EV előterek szerény töltési terhelésekkel: 2-4 lassú töltő pufferelése gyenge hálózati kapcsolatról a transzformátor frissítése nélkül.

Hogyan fut egy nap a hibrid topológia

Reggel az MPPT nyomkövetők először napenergiát táplálnak be az épület terhelésébe. A felesleg addig megy az akkumulátorba, amíg el nem éri a programozott SOC plafont, ami a tarifacsomagtól függően általában 90-100%.

Ha a terhelés meghaladja a napenergiát és az akkumulátort, a rács zökkenőmentesen lefedi a mérleget – egy átalakítási fokozat, nem pedig két doboz, amelyek egy buszon keresztül kommunikálnak.

Éjszaka az akkumulátor lemerül a tarifacsúcs idején, és az EMS fenntart egy padlószintű SOC-t a hálózati biztonsági mentéshez. Mivel a helyi vezérlő tartja az ütemezést, az internetkapcsolat megszakadása nem akadályozza meg a váltási logikát, csak a távoli műszerfalat.

Mit tartalmaz a biztonsági fájl

A tűzvédelem a PACK szintjén aeroszol, a szekrény szintjén pedig ismét aeroszol – két független szakasz arra a két különböző helyre irányul, ahol egy termikus esemény kezdődhet.

Az LFP 3,2 V/100 Ah cellák csomagszinten hordozzák a CE és RoHS szabványt, és a teljes berendezést UN38.3 és MSDS-dokumentációkkal szállítják a vám- és biztosítási célokra.

Az intelligens léghűtés szűk hőmérsékleti sávon belül tartja az öt csomagot; a ventilátor görbe a cella hőmérsékletét követi, nem pedig egész nap teljes sebességgel.

Az IP54-es burkolat alkalmas kültéri lombkoronapozíciókhoz és fedett növényi helyiségekhez; az elektromos rekesz el van választva a szekrényben található akkumulátorrekesztől.

A ciklus élettartama >6000-szer 0,5°C és 25°C mellett legalább 80%-os energiavisszatartás mellett – munkanaponként egy teljes ciklus nagyjából húsz év a küszöbérték elérése előtt.

A környezeti ablak 0°C és +50°C között van, 0-95% relatív páratartalom mellett 2000 m tengerszint feletti magasság (fent csökkentve); a legtöbb fűtetlen üzemi szoba található benne.

Hogyan épül fel a 850 kg-os szekrény Yueqingben

1. Sejtbevitel – a bejövő LFP cellákból kötegelt mintavétel történik a kapacitás és a belső ellenállás szempontjából, mielőtt a csomag összeszerelése megkezdődik.

2. Csomagösszeállítás — A 102,4 V/10,24 kWh-s csomagok hegesztve, huzalozással és szigetelésvizsgálattal vannak ellátva, a BMS csomaggal.

3. Szekrénygyártás – az acéllemezt CNC-vel vágják, hajlítják és hegesztik, majd előkezelik és porszórják ugyanazon a vonalon, mint a töltőtermékeknél.

4. Inverter integráció – a PV fokozat, az akkumulátor egyenáramú szakasza és az AC kivezetések a helyi vezérlővel egy buszba vannak bekötve.

5. Tűz- és hőtechnika – aeroszolgenerátorok, légcsatornák és hőmérséklet-érzékelők felszerelése és működési ellenőrzése.

6. Üzembe helyezés – minden szekrény teljes 0,5 C-os töltést és kisütést hajt végre a csomagszintű feszültség és hőmérséklet naplózásával.

7. Grid szimuláció – a hálózaton belüli és a hálózaton kívüli átmeneteket programozható váltóáramú forrással ellenőrzik a kiadás előtt.

8. Csomagolás – a szekrény egy megerősített, ütésjelzőkkel ellátott raklapra van rögzítve, becsomagolva és konténerbetöltésre előkészítve.

Választás 20, 30 és 50 kW között

Párosítsa a modellt a legrosszabb esethez, ne az átlagához. Mérje meg azt a félórás igényt, amely ténylegesen számlázza: a 20 kW-os modell akár 20 kW-os terhelést is képes elviselni az akkumulátorról, a 30 kW-os modell 30 kW-ot, az 50 kW-os modell pedig 50 kW-ot. Energia következik: 51,2, 61,44 és 107 kWh.

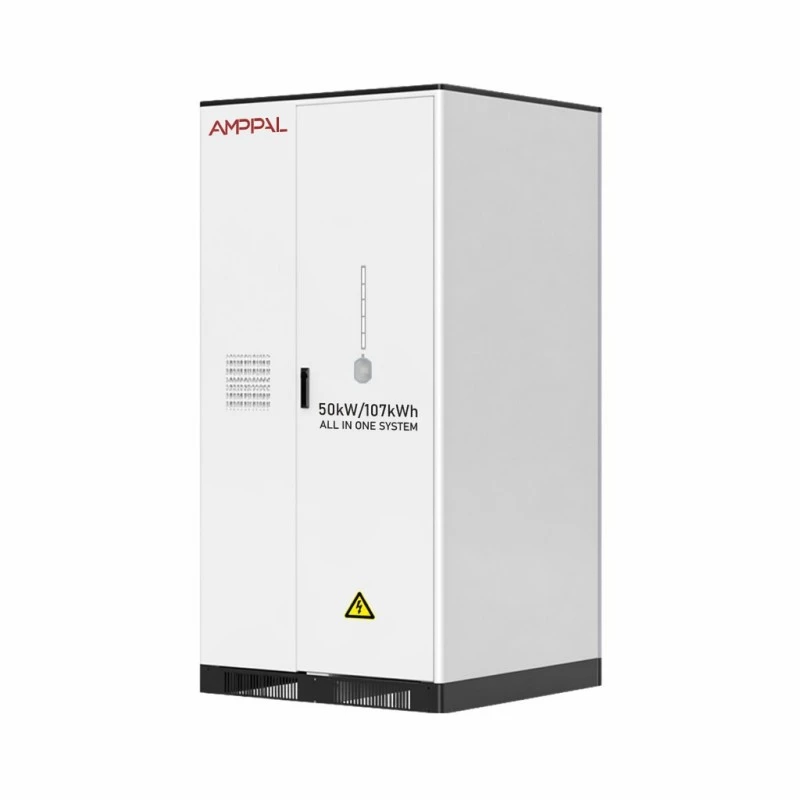

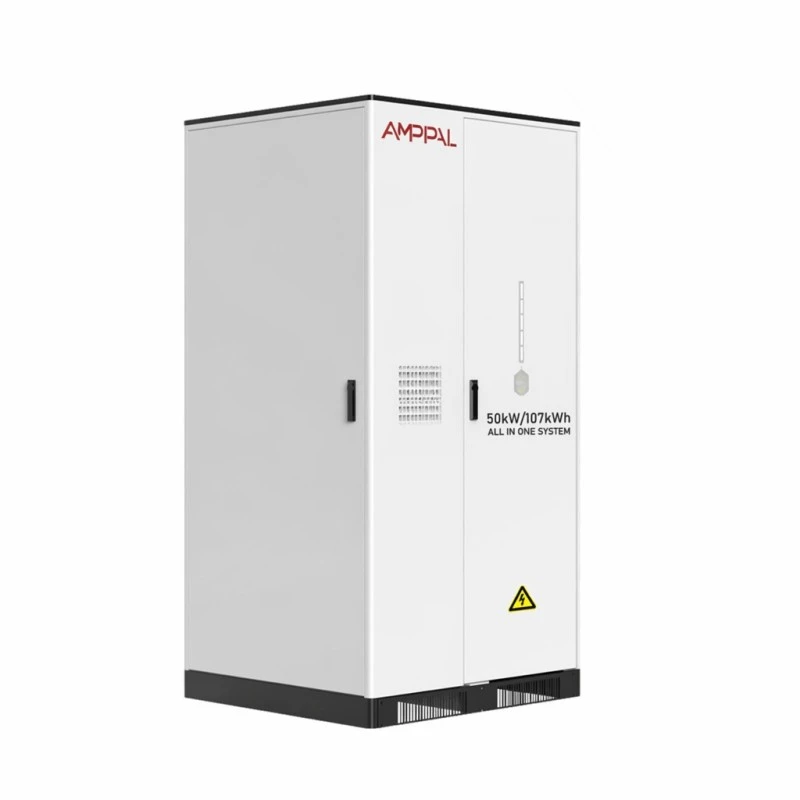

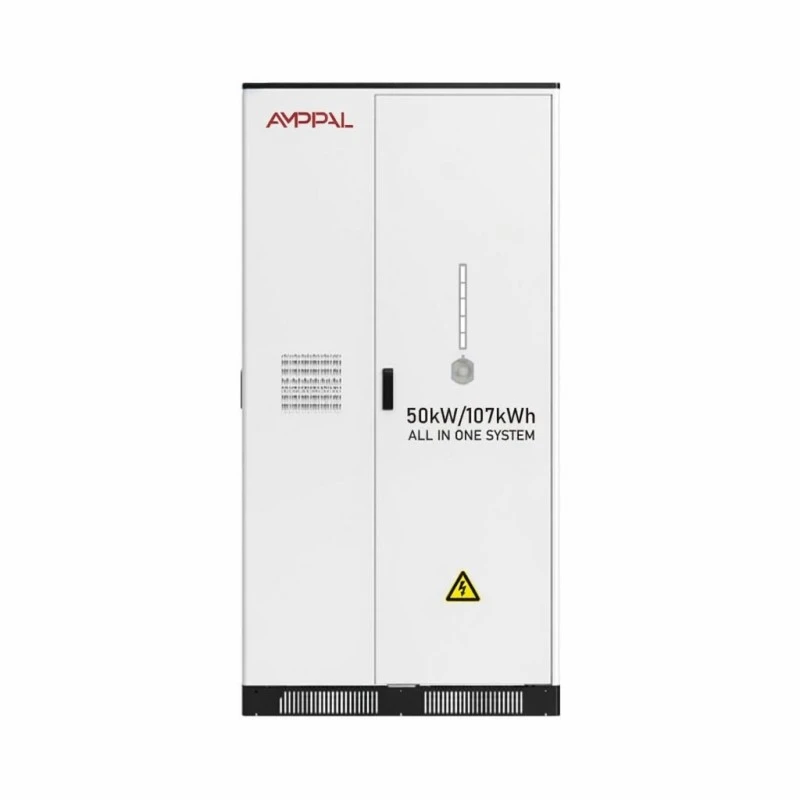

Az 50 kW-os szekrény fizikailag különbözik – 1100*1205*2200 mm és 1200 kg, szemben az 1000*1106*1640 mm-rel, illetve 850 kg-mal a kisebb kettővel –, ezért az elköteleződés előtt ellenőrizze az ajtószélességet, a padlóterhelést és a daru hozzáférését.

Ha webhelyén nincs rácsimportálási probléma, és nincs a használati idő eloszlása, akkor valószínűleg ez a szekrény rossz költés. Saját fogyasztás és tarifaváltás révén megtérül; ezek nélkül az akkumulátor parkoló eszköz. Ezt elmondjuk Önnek, mielőtt felveszi a rendelését.

Árajánlatok összehasonlítása a beszállítók között

Kérdezze meg, hogy a megadott hatásfok rendszerszintű vagy csak inverteres. A miénk a 97%-os maximum, a szekrényhatáron mérve a segédterhelésekkel együtt.

Kérdezze meg, hogy a tűzvédelem kiterjed-e mind a csomagolás szintjére, mind a szekrény szintjére – a szekrény aeroszolos ajánlata csak a csomagokat hagyja védelem nélkül.

Kérdezze meg, mi az MPPT bemeneti felső határa; egy „20 kW-os hibrid”, amely csak 15 kW-os PV-t fogad el, arra kényszeríti, hogy később egy második invertert vásároljon.

Kérdezd meg az EMS-ről: futhat a helyi vezérlő felhő nélkül? A miénk igen, ami számít az ingadozó csatlakozású piacokon.

Kereskedelmi feltételek: 25-35 munkanap standard modelleknél, 5 év garancia a komplett szekrényre, egy egység MOQ értékelési rendelése esetén.

Egyrészes szekrény szállítása

A 20 kW-os és 30 kW-os modellek 1000*1106*1640 mm-esek, súlyuk 850-950 kg; az 50 kW-os modell 1100*1205*2200mm 1200kg-nál. Mindegyiket egy megerősített acél raklapon szállítják, targonca zsebekkel, készen állva a célállomásra egy targoncára.

Egy egység nagyjából egy 20 láb hosszú konténer egyharmadát teszi ki; kettő kényelmesen illeszkedik merevítéssel. Mivel az akkumulátor be van szerelve, a szállítmány UN3480 veszélyes áruk besorolása – elkészítjük az UN38.3 jelentést és az MSDS-t, és nagyjából egy hetet kell pluszban szánnia a veszélyes áruk kikötői lefoglalására.

A feltételek alapesetben FOB Ningbo vagy Shanghai, CIF kérésre elérhető. Az egyegységes légi fuvarozásnál a súly és az akkumulátorosztály gazdaságtalanná teszi; a tengeri vagy szárazföldi áruszállítás a gyakorlati út.

Garancia, minőségromlás és csomagcsere

Öt év garancia a teljes szekrényre – csomagokra, inverteres fokozatra, hőventilátorokra és a helyi vezérlőre – nem csak az akkumulátorra.

A kapacitás garantáltan megtartja a névleges energia legalább 80%-át az első öt évben normál 0,5C-os ciklus mellett; az ezt meghaladó leromlásra ugyanazok a feltételek vonatkoznak.

A csomagok cserélhető modulok: a meghibásodott csomagot órák alatt kicserélik anélkül, hogy az egész szekrényt visszaküldenék, és a BMS újraindításkor automatikusan egyensúlyba kerül.

Az éves szerviz magában foglalja a szűrőtisztítást, a kapocsnyomaték-ellenőrzést, a ventilátor ellenőrzését és a kapacitásellenőrzést; távoli diagnosztikánk először jelezheti a gyenge csomagot.

A tartalék csomagokat és vezérlőtáblákat raktáron tartják, és 5-7 munkanapon belül kiszállítjuk; a nyolc vagy tíz évre kiterjesztett garancia ára a rendelés időpontjában történik.

Telepítési hibák, amelyeket ismételten látunk

Hibás: feltételezzük, hogy a 380 V-os kimenet közvetlenül táplálja az egyfázisú berendezést. Jobbra: a szekrény háromfázisú; ossza meg a terhelést az L1/L2/L3 között, és tartsa a semleges kötést a helyi kód szerint.

Rossz: fapadlóra vagy vékony esztrichre szerelve. Jobbra: a 850-1200 kg-os súlyhoz beton alátétre vagy megerősített padlóra van szükség, amely megfelel a pontterhelésnek.

Hibás: vegyes orientációjú PV-sztringek futtatása egy nyomkövetőben, teljes kimenetet várva. Jobbra: használja a 4-utas MPPT konfigurációt, és rendeljen hozzá minden azimuthoz saját nyomkövetőt.

Rossz: az akkumulátor -20°C alatti tárolása vagy +50°C feletti töltése. Jobbra: tartsa be a -20°C és +60°C közötti tárolási hőmérsékleti ablakot és a 0-95% RH üzemi páratartalmat.

Hibás: az alsó kábelbemenet vízbe vagy törmelékbe temetve. Jobbra: tartsa szabadon a lábazatot – az AC alsó bemenet (3L+N+PE) feltételezi, hogy a tömszelence területe hozzáférhető marad.

Amit a telepítők és a tulajdonosok jelentenek

Egy dakkai ruhaműhely 2025 elején egy 30 kW-os modellt helyezett 40 kW-os tető mögé. A tulajdonos arról számolt be, hogy a dízelgenerátor üzemórái napiról havi néhányra csökkentek, a telepítő pedig megjegyezte, hogy az integrált MPPT egy hét üzembe helyezést spórolt meg nekik a külön berendezéshez képest – bár azt kívánták, hogy a WiFi antenna hosszabb vezetékkel rendelkezzen a fémházukban.

A bulgáriai szófiai szupermarket üzemeltetője 20 kW-os egységet működtet éjszakai/napi tarifakülönbözet ​​ellenében. Létesítményvezetőjük megerősítette, hogy a kabinet fizeti a havi áram-deltája nagyjából egyharmadát, és hozzátette: a szomszédos raktárban hallható a ventilátor, ezért áthelyezték a rakodótérbe.

A perui Limában található bányászati ​​​​ellátó raktár ismételt hálózati megszakítások után megvette az 50 kW-os modellt tartalékként. Villamosmérnökük dicsérte a hálózaton kívüli átadási sebességet, de hangosabb helyi riasztást kért – egyedül a panel LED-jét könnyű kihagyni éjszakai műszakban.

Gyakran Ismételt Kérdések

K: Tölthető tisztán napenergiával, hálózat nélkül?

V: Igen, hálózaton kívüli módban; az MPPT a PV-t az akkumulátorhoz és a terheléshez irányítja, a rács csak tartalékként szolgál.

K: Mennyi tető a 20 kW-os modellhez?

V: Körülbelül 4kWp 20m2 jó tetőnként, tehát 26kW PV bemenet nagyjából 130m2 panelnek felel meg.

K: Mi történik a hálózat kimaradása közben?

V: A szekrény automatikusan átkapcsol off-grid módba; az EMS-ben beállított tartalék SOC határozza meg, hogy mennyi ideig fut az épület.

K: Mennyi ideig tartanak a csomagok?

V: Több mint 6000 ciklus 0,5°C-on és 25°C-on 80%-os megtartásig – körülbelül húsz év munkanaponként egy ciklussal, keményebb ciklus esetén kevesebb.

K: Az inverter külön cserélhető?

V: Igen, az inverter fokozat és a csomagok független modulok, amelyek a szekrény gyárba történő visszaküldése nélkül szervizelhetők.

K: Mi az oda-vissza út hatékonysága?

V: Maximum 97% szekrényszinten, 90% kiürítési mélység mellett – a 10% DOD tartalék meghosszabbítja a ciklus élettartamát is.

K: Szükségünk van egy akkumulátorkamrára?

V: Az IP54 és a belső tűzoltás lehetővé teszi az üzemi helyiségben vagy fedett kültéri telepítést beton alátétre.

K: Mennyi az átfutási idő?

V: 25-35 munkanap standard 20/30/50 kW-os modelleknél; egyedi feszültségek növelik az időt.
