A nagyszabású akkumulátor-energiatároló telepítések hagyományosan kiterjedt helyszíni összeszerelési munkával járnak, ami ütemezési kockázatokat, vezetékhibákat és meghosszabbított üzembe helyezési határidőket jelent a projektcsapatok számára.Hasznossági méretarányú konténeres akkumulátoros energiatároló rendszerelőre tesztelt, gyárilag integrált megawatt-osztályú tárolóegységeket szállít, amelyek készen állnak a helyszíni elhelyezésre és csatlakoztatásra. Ez a cikk feltárja a kettős kapacitású változatait, a beépített biztonsági architektúrát, a gyártási munkafolyamatokat, a valós projektek visszajelzéseit, valamint a konténer-formátumú energiatároló eszközöket értékelő fejlesztők és EPC-csapatok legfontosabb szempontjait.
Ezen az oldalon — Kattintson a hivatkozásokra a szakaszra ugráshoz
1. Mi érkezik a teherautóra a konténer alapú tárolási projektekhez
A hagyományos megawattórás tárolási projektek a legtöbb összeszerelési tevékenységet a helyszínen végzik. Az akkumulátorcsomagokat raklapokon szállítják, a rack-szerkezeteket helyben állítják fel, nagy mennyiségű terepi kábelezést vezetnek és csatlakoztatnak, és az üzembe helyezési ütemterv nagy része a helyszíni telepítés során fellépő vezetékezési hibák elhárítása miatt merül fel.Hasznossági méretarányú konténeres akkumulátoros energiatároló rendszermegfordítja ezt a tipikus projektsorozatot.

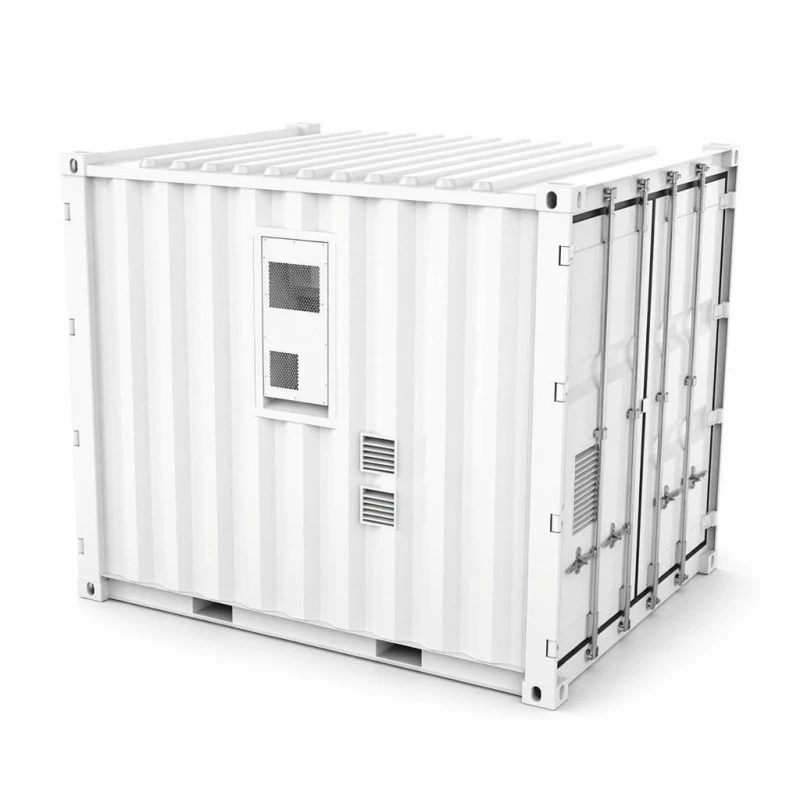

Az akkumulátorcsomagok teljes készlete, a léghűtéses hőcirkulációs hardver, a kettős tűzoltó szerelvények és a teljes felügyeleti kábelezés teljes mértékben integrálva van a Yueqingben található gyári létesítményekbe. A 3048*2438*2591 mm-es burkolaton belül minden alrendszer kombinált rendszerszintű tesztelésen esik át a szállítás előtt. Miután leszállították a projekt helyszínére, a helyszíni személyzet a konténert előkészített betonlapokra helyezi, egyenáramú alsó bemeneti kábelezést vezet a helyszíni PCS és EMS hardver felé, majd folytatja az üzembe helyezési tevékenységeket. Az összeállítás és a rendszerellenőrzés gyári munkafolyamatokra való áthelyezésével ezek a kritikus feladatok többé nem foglalják el a projekt kritikus útvonalának idővonalát, és a konténer stílusú megoldás kiválasztásának alapvető értékét jelentik a különálló rack-alapú tárolórendszerekkel szemben.
2. Két kapacitásváltozat áttekintése és alapvető műszaki paraméterek
Ugyanaz a fizikai konténer alapterülete két különböző energiakapacitás-konfigurációt támogat: 1060 kWh és 1215 kWh. A projekt mélyépítése, a betonpad specifikációi és a daruemelési tervek változatlanok maradnak, függetlenül attól, hogy melyik változatot választják, leegyszerűsítve az építési terület előkészítését. A karakterlánc-architektúra konfigurációnként eltérő: 48 akkumulátorcsomag valósítja meg a 4P264S topológiát 1060 kWh-hoz (névleges 844,8 VDC), és 55 csomag valósítja meg az 5P242S topológiát, amely 1215 kWh (névleges 774,4 VDC) teljesítményt biztosít. Mindkét változat a széles körben elfogadott 680–950 VDC működési ablakon belül tartja a kimenetet, amely kompatibilis a legtöbb főáramú nagyméretű PCS hardverplatformmal.
A szabványos töltő- és kisütési áram 200 A mindkét verziónál 0,5 C-os sebességgel működik, így igazodik a DC-oldali kimenet a tipikus projektbusz-architektúra követelményeihez. A maximális rendszerszintű hatékonyság eléri a 88 százalékot egy teljes töltési-kisütési ciklus alatt mérve, beleértve a kiegészítő energiafogyasztást is, nem pedig a csak akkumulátor mérőszámait. Az élettartam-teljesítmény meghaladja a 8000 ciklust 0,5 C-os és 25 Celsius-fokos környezeti feltételek mellett, miközben megtartja a legalább 80 százalékos energiakapacitást, és az üzemi környezeti hőmérséklet 0 °C és +50 °C között van, összhangban a konténer belső légkondicionáló hőszabályozásával.
| Kategória | Paraméter | 1060 kWh-s modell | 1215 kWh-s modell |
|---|---|---|---|
| DC oldal | Névleges kapacitás | 1060 kWh | 1215 kWh |
| Sejttípus | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Akkumulátorrendszer-karakterlánc | 4P264S | 5P242S | |
| PACK specifikáció | 70,4V314Ah | 70,4V314Ah | |
| NEM. CSOMAG | 48 db | 55 db | |
| Névleges feszültség | 844,8 VDC | 774,4 VDC | |
| Feszültség tartomány | 680-950VDC | 680-950VDC | |
| Normál töltő/kisütési áram | 200A | 200A | |
| Rendszerparaméterek | A rendszer hatékonysága | MAX.hatékonyság 88% @0,5C / 1 töltés 1 kisütés | MAX.hatékonyság 88% @0,5C / 1 töltés 1 kisütés |
| A rendszer élettartama | >8000-szer (0,5C@25°C) Energiamegtartási arány ≥ 80% | >8000-szer (0,5C@25°C) Energiamegtartási arány ≥ 80% | |
| Bekötési módszer | DC alsó bemenet | DC alsó bemenet | |
| Töltési és kisütési sebesség | 0,5 CP | 0,5 CP | |
| Hőgazdálkodási módszer | Intelligens léghűtéses klímaberendezés | Intelligens léghűtéses klímaberendezés | |
| Kommunikációs protokoll | CAN/Eth/RS485 (4G opcionális) | CAN/Eth/RS485 (4G opcionális) | |
| Tűzvédelmi rendszer | Aeroszol és perfluorhexanon | Aeroszol és perfluorhexanon | |
| IP minősítés | IP54 | IP54 | |
| Termék mérete | 3048*2438*2591mm | 3048*2438*2591mm | |
| A termék súlya | 9500 kg | 10500 kg | |
| Környezeti követelmények | Működési hőmérséklet tartomány | 0°C-+50°C | 0°C-+50°C |
| Működési páratartalom tartomány | 0-95% relatív páratartalom (nincs páralecsapódás) | 0-95% relatív páratartalom (nincs páralecsapódás) | |
| Üzemi magasság | 2000 m (>2000 m leértékelés) | 2000 m (>2000 m leértékelés) | |
| Tanúsítvány | CSOMAG: CE ROHS UN38.3 Biztonsági adatlap | CSOMAG: CE ROHS UN38.3 Biztonsági adatlap | |
| Garancia | 5 év | 5 év |
3. Céltelepítési helyek a konténeres segédprogram-méretű tároláshoz
Az előre integrált megawatt-méretű akkumulátortárolás több valós alkalmazási forgatókönyv számára is előnyös. A két-négy órás esti terhelési csúcsokat tapasztaló ipari parkok kihasználhatják a tárolóeszközöket a fogyasztási szokások megváltoztatására a használati időre vonatkozó tarifakereteknek megfelelően. A dízelgenerátoroktól függő telephelyeken az 1060 kWh-s változat mérsékelt ipari terhelést képes elviselni a tipikus leállási időszakokon keresztül bonyolult üzemanyag-ellátási logisztika nélkül.
A megújuló energiát használó telephelyek, beleértve a napenergia-farmokat és a szélerőműveket, ezeket a konténereket a teljesítmény stabilizálására és a termelés megkötésére használják, amely egyébként lecsökkenne. Az elosztóhálózatok üzemeltetői elhalaszthatják a költséges alállomás-hardver-frissítéseket, ha korlátozott üzemidőre bevezetik az adagoló csúcs-borotválkozását. A távoli bányászati helyek és a szigetekre épülő projektek szintén kulcsfontosságúak; a célra épített helyszíni akkumulátortermek gyakran nem bizonyulnak praktikusnak, így a gyárilag hitelesített konténerszállítás a legmegbízhatóbb telepítési út. Amikor értékeli a tároló hardvert ezekben a nagyszabású felhasználási esetekben,Hasznossági méretarányú konténeres akkumulátoros energiatároló rendszerüzembe helyezésre kész opciót kínál, elkerülve a kiterjedt helyszíni rendszerösszeállítást.
4. Munkafolyamat egy előre gyártott tárolási projekt online indítása érdekében
A projekt kivitelezése az építkezés előkészítésével kezdődik. A vállalkozók 9500-10500 kilogrammos pontterhelésre tervezett sík betonlapokat készítenek, kábelárkokat építenek be a konténer helye felé, és elegendő szabad teret tartanak fenn a légkondicionáló hőelnyelő funkcióihoz.
Az emelési műveletek szabványos konténer hardvereken alapulnak, beleértve a saroköntvényeket is. A projektcsapatok szabványos szórórúd-kötélzet hardvert bérelnek, így nincs szükség egyedi gyártású emelőberendezésekre. Egyetlen daru elhelyezési művelet a teljes egységet az előkészített alapra helyezi.
Az üzembe helyezés az elhelyezést követően három különböző fázisban zajlik. A technikusok az egyenáramú oldali kábelezést az alsó bemeneti tömszelencéken keresztül végzik, amelyek a helyszínen biztosított PCS-hardverhez csatlakoznak. A következő lépés kommunikációs kézfogásokat hoz létre a konténer-belső felügyeleti hardver és a projektszintű EMS platformok között, elérhető CAN, Ethernet és RS485, valamint az opcionális 4G távelérési funkció. A végső elfogadási tevékenységek magukban foglalják a védelmi relé működési tesztelését, a 0,5 CP-s töltés-kisütési ciklusok érvényesítését és az SOC-jelentések pontosságának ellenőrzését. Megfelelően befejezett polgári előkészítés esetén a helyszíni üzembe helyezési tevékenységek általában két-három munkanapot vesznek igénybe a konténer elhelyezését követően.
5. Beépített biztonsági architektúra és tanúsítási dokumentáció
A kettős független tűzoltó szer a biztonsági tervezés központi elemét képezi. Az aeroszolos rendszerek az egyes csomagtartókban működnek, és a perfluor-hexanon hatóanyag elárasztja a teljes tartály belsejét. Ez a kettős ágenses stratégia a különböző fizikai léptékű hőmérsékleti eseményekkel foglalkozik, és ez a konfiguráció egyre gyakrabban szükséges a biztosítási specifikációkon belül a nagy akkumulátortároló berendezésekhez.
IP54 besorolású konténerház alsó bemeneti egyenáramú kábellel, amely ellenáll az esőnek és a pornak a helyszínen, így az elektromos behatolási pontok alacsony profilúak és jól védettek. Az egyes akkumulátorcsomagok CE és RoHS megfelelőségi dokumentációval rendelkeznek. A teljes rendszerű szállítmányok magukban foglalják a nemzetközi szállításhoz, a vámkezeléshez és a projektbiztosítási követelményekhez elengedhetetlen UN38.3 és MSDS papírmunkát.
Az intelligens modulált, léghűtéses légkondicionáló hardver szűk hőmérsékleti tartományon belül tartja az akkumulátoregységeket, ahelyett, hogy egyszerű be- és kikapcsolási ciklusvezérlést használna. A működési előírások 0°C és +50°C közötti környezeti feltételeket határoznak meg, páratartalom 0-95% relatív páratartalom nem kondenzál, plusz 2000 méteres maximális magasság, kötelező teljesítménycsökkentéssel e magassági küszöb felett. Minden elkészült konténer teljes körű 0,5 CP-s töltési-kisütési cikluson megy keresztül, a gyáron belül gyűjtött csomagszintű naplózási adatokkal, mielőtt a konténer ajtaját lezárják a kiszállításhoz.
6. Nyolclépcsős gyártási munkafolyamat a yueqingi gyártóüzemen belül
7. Kritikus méretezési valóságellenőrzés konténeres méretű tároláshoz
A projektcsapatoknak a tényleges szállítási követelményeknek megfelelően kell kiválasztaniuk a változat konfigurációját, ahelyett, hogy automatikusan a nagyobb energiakapacitású opciót választanák. Míg 1060 kWh és 1215 kWh megosztja a fizikai konténer méreteit, a névleges buszfeszültség jelentősen eltér. A mérnöki csapatoknak a beszerzési rendelések véglegesítése előtt ellenőrizniük kell, hogy a cél PCS hardver teljes mértékben támogatja-e a kiválasztott egység feszültségüzemi ablakát.
A léghűtéses termikus rendszereknek határozott környezeti határai vannak. Azok a helyek, ahol a környezeti hőmérséklet általában meghaladja a +50 °C-ot, vagy olyan trópusi helyek, ahol a légkondicionáló hardver folyamatosan maximális terhelés alatt működik, kiváló cella-hőmérséklet-stabilitást érhetnek el folyadékhűtéses tárolási alternatívák használatával. A projekt árajánlatok őszinte útmutatást tartalmaznak a környezeti illeszkedésről, nem pedig csak a telepítés utáni hardverszállítást.
A konténer formátumú hardver gazdaságosan rosszul illeszkedik a körülbelül 500 kWh alatti teljes tárolási igényhez. A szekrényes méretű tárolótermékek alacsonyabb szállítási, daru- és helyszíni telepítési költségeket biztosítanak kisebb kapacitásigény esetén, és alternatív termékcsaládok is léteznek ezeknek a projektméreteknek a kezelésére.
8. Emelési, szállítási és vámügyi szempontok
Az egység tömege 9500 kg (1060 kWh) és 10500 kg (1215 kWh). A szállítás platós teherautókat használ darukkal a szállítási út mindkét végén. A targonca vasalatainak nincs elegendő terhelése ezekhez a tömegekhez; A kötélzeti terveket és a helyszíni daru hozzáférést meg kell határozni, mielőtt a teherautó megérkezik a rendeltetési helyre.
Mivel az akkumulátoregységek előre fel vannak töltve, ezeket a konténereket UN3480 veszélyes áruként szállítják. A gyártócsoportok teljes UN38.3 vizsgálati jelentéseket, MSDS-dokumentációkat és veszélyes áruk csomagolási nyilatkozatait szállítják. A projekttervezőknek a szokásos általános rakományszállítmányokhoz képest hozzávetőlegesen további egy héttel kell számolniuk a kiindulási-kikötői foglalás átfutási idejével.
Az elérhető kereskedelmi feltételek között szerepel FOB Ningbo vagy Sanghaj, kérésre CIF opciókkal. Mindegyik tartály egy 40 láb magas kockaméretű konténernyíláshoz hasonló helyet foglal el. Az országon belüli szárazföldi szállításhoz egy megközelítőleg 3 méter széles és 10 tonnát meghaladó tömegű egységhez útvonal-szabadság szükséges.
9. Garancia, kapacitáskarbantartás és helyszíni szerviztámogatás
Az ötéves átfogó garancia a csomagokra, a légkondicionáló szerelvényekre, a tűzoltó hardverekre és a felügyeleti rendszerekre egy teljes rendszerként vonatkozik. A kapacitásteljesítmény garantált legalább 80 százalékos névleges energia-visszatartás esetén, dokumentált 0,5 C-os ciklusprofilok mellett, a leromlás követésével a gyári átvételi teszt kiindulási naplóira hivatkozva.
Az akkumulátorcsomagok támogatják a helyszíni csere-karbantartási munkafolyamatokat. Az egyes leromlott csomagok néhány munkaórán belül kicserélhetők anélkül, hogy a teljes tartályt szét kellene szerelni, vagy az akkumulátorfüzér többi részét offline állapotba kellene hozni. A CAN / Ethernet / RS485 és az opcionális 4G kapcsolaton keresztüli távfelügyeleti hozzáférés lehetővé teszi a szervizcsapatok számára, hogy csomagszintű működési adatkészleteket szerezzenek be, lehetővé téve a kapacitáseltolódás korai azonosítását, mielőtt a kezelők észlelnék a teljesítményre gyakorolt hatásokat.
Az ajánlott éves szerviztevékenységek közé tartozik a légszűrő tisztítása, a tűzoltóanyag nyomásának ellenőrzése, a terminál-nyomaték újraellenőrzése és a kapacitás-teljesítmény tesztfutása. A tartalék hardvereket igény szerint öt-hét munkanapon belül szállítják.
10. Gyakori helyszín-előkészítési hibák, amelyek késleltetik a projekt ütemezését
11. Valós térbeli megjegyzések globális megawattórás telepítésekből
Az üzbegisztáni Taskentben működő ingatlanfejlesztő vállalkozás 2024 végén egy 1060 kWh-s egységet helyezett el egy kereskedelmi komplexum támogatására, amely kihasználja a nappali éjszakai tarifakülönbözeteket. A projektmérnökök arról számoltak be, hogy a bevételt termelő műveletek mindössze kilenc nappal azután kezdődtek meg, hogy daruval emelték ki a konténeregységet a síkágyas szállításból. A fizikai szerelési munkák gyorsan haladtak; a legtöbb időbefektetés az RS485-alapú EMS-paraméter-leképezési konfigurációs munkákra fordította.
A madagaszkári Antananarivóban egy napelem-projekt fejlesztője az 1215 kWh-s konténerváltozatot a meglévő fotovillamos farm eszközök mellé párosította. A helyszíni visszajelzések rávilágítottak a hűtőrendszer megnövekedett leterheltségére a helyi magas hősziget-klíma működési körülményei között. A projektcsapat hivatalos, magas környezeti hőmérsékletre vonatkozó leértékelési dokumentációt kért, mielőtt feladta a további egységrendeléseket.
A kazahsztáni Almatiban dolgozó bányászati vállalkozók konténertároló egységet telepítettek, amely tartalék energiát biztosít a feldolgozó üzem infrastruktúrájához. A helyszíni elektromos felügyelők dicsérték az egyemeléses konténer-elhelyezési munkafolyamatot, de megjegyezték, hogy a gyárilag beszerelt kommunikációs kábelek farokhosszát igazítani kellett, mivel az alsó bemeneti tömszelence-pozicionálás kényszerített kábel-árok-útvonalakat nyúlt az eredetileg vártnál négy méterrel tovább.
Ezekhez és más nagyszabású energiatároló telepítésekhez,AMPPALgyárilag épített konténer formátumú tárolóhardvert szállít több nemzetközi piacot is kiszolgáló.
12. Gyakran Ismételt Kérdések
Mi a fő különbség a két konténerváltozat között?
A különbségek a teljes tárolt energia kapacitáson és a belső karakterlánc-architektúrán belül vannak. Az 1060 kWh-s változat 48 csomagot használ, amelyek 4P264S-ként vannak konfigurálva, és névleges 844,8 V egyenfeszültséget biztosítanak. Az 1215 kWh-s változat 55 csomagot használ, 5P242S-ként elrendezve, amelyek névleges 774,4 VDC feszültséget szolgáltatnak. Mindkettőnek pontosan azonos a külső konténer fizikai mérete.
Ez a konténeres tárolóegység tartalmaz PCS-hardvert?
Nem. Ez a hardver csak a DC-oldali tárolóeszközt képviseli. Külsőleg csatlakozik a projekt által biztosított PCS vagy EMS rendszerekhez CAN, Ethernet vagy RS485 interfészen keresztül; A 4G távelérési funkció választható konfigurációként választható.
Hogyan lehet ezt az egységet nemzetközileg szállítani?
Az UN3480 besorolású veszélyes áruk rakományát platós vagy konténeres rakomány útján szállítja. A teljes UN38.3 tesztjelentés dokumentációt és az MSDS-t a gyártási oldalról biztosítjuk.
Mik a szabványos töltő-kisütési áram specifikációk?
Mindkét konténerváltozat 200 A szabványos töltő-kisütési árammal működik, 0,5 CP sebességgel, és a 680–950 VDC üzemi feszültség ablakon belül marad.
Általában mennyi ideig tart a helyszíni üzembe helyezés?
Feltételezve a befejezett építőipari munkákat és a pad előkészítését, az egyenáramú vezetékezést, a kommunikációs kézfogásokat és a szemtanús átvételi tesztelést általában két-három munkanapot vesz igénybe.
Milyen valós rendszerhatékonysági értékre számíthatnak a projektcsapatok?
A maximális rendszerszintű hatékonyság eléri a 88 százalékot 0,5 C-os működés mellett, egy teljes töltési plusz kisütési ciklus alatt mérve, és magában foglalja az összes segédrendszer áramfelvételét, nem csak akkumulátoros méréseket.
Mi a tipikus ciklus-élettartam?
Több mint 8000 ciklus 0,5 °C alatt 25 Celsius-fokos környezeti hőmérséklet mellett, legalább 80 százalékos energiamegtartás mellett. A magasabb hőmérsékletű helyszíni körülmények lerövidítik a gyakorlatban elérhető ciklus-élettartamot.
Milyen átfutási idő vonatkozik a szabványos konténer-tároló hardverekre?
Harminc-negyven munkanapos gyártási ciklus a szabványos egységekhez. A veszélyes áruk foglalási tevékenységei a származási kikötőben hozzávetőleg egy héttel növelik a teljes hajózási menetrendet.
