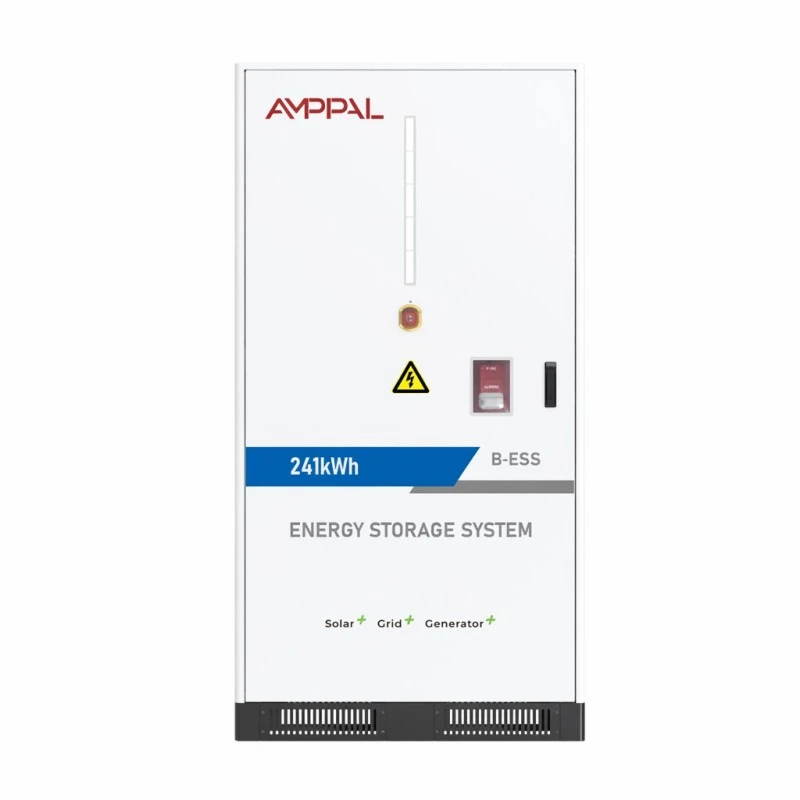

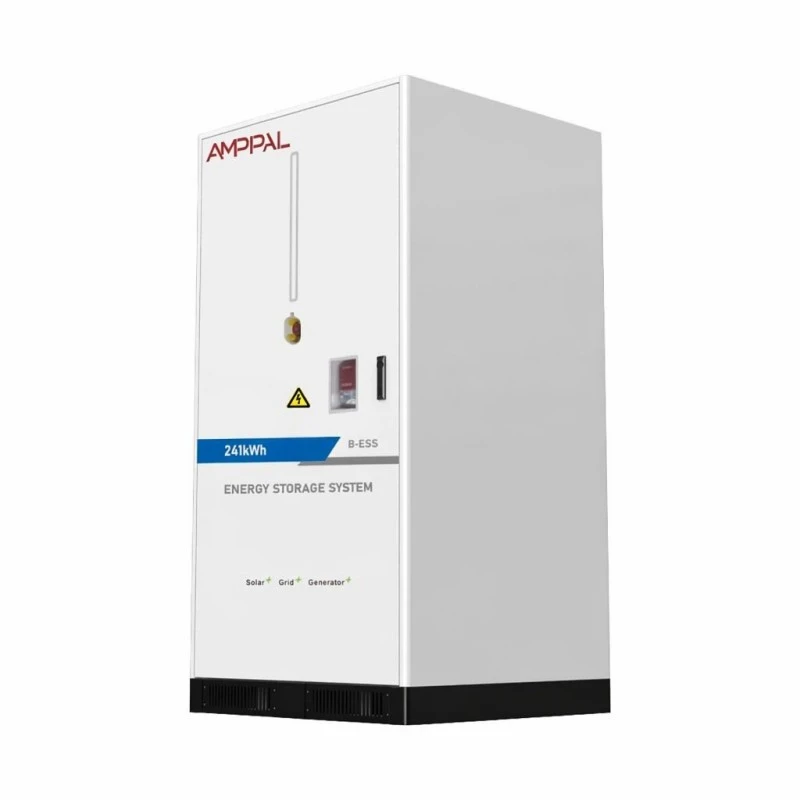

225 kWh / 241 kWh moduláris akkumulátoros energiatároló rendszer kereskedelmi mikrohálózatokhoz

Az akkumulátor klaszter nem tárolórendszer

Ez a 225 kWh / 241 kWh kapacitású moduláris akkumulátoros energiatároló rendszer kereskedelmi mikrohálózatokhoz inverter nélkül szállítható. Nincs EMS képernyő, nincsenek hálózati csatlakozók – ez a DC-oldali akkumulátor klaszter, és az integrátorok pontosan ennek hiánya miatt vásárolják meg.

Egy rendszerintegrátor vagy EPC gyakran rendelkezik előnyben részesített PCS-márkával, az egész üzemre kiterjedő EMS-szel vagy olyan konténerprojekttel, ahol az energiaátalakítási szakasz már le van kötve. A beépített inverteres akkumulátor vásárlása azt jelenti, hogy veszünk egy második, nem használható átalakítót, és fizetünk a gyár által már elvégzett integrációs munkáért.

A 225 kWh-s és 241 kWh-s fürtök tiszta egyenáramú interfészt kínálnak CAN, Ethernet vagy RS485 kapcsolaton keresztül, lehetővé téve, hogy a tárolóeszközt a saját áramátalakító és vezérlőegységéhez csatolja. Megtartod az építészetet; biztosítjuk az energiát.

A két konfiguráció és mi egyezik

225 kWh 1P224S-nél 716,8 VDC névleges és 604–806 VDC üzemi ablakkal; 241 kWh 1P240S-nél 768 VDC névleges és 672 ~ 864 VDC mellett.

Mindkettő 3,2 V/314 Ah LFP cellát használ 51,2 V/314 Ah-s kiszerelésben – 14 csomag a 225 kWh-s klaszterhez, 15 a 241 kWh-shoz –, és mindkettő 150 A szabványos áramerősséget használ 0,5 CP-vel.

A 604 ~ 806 VDC ablak a 600-800 V DC busz köré épült PCS platformokhoz illeszkedik; a 672~864VDC ablak megfelel a 750-900V osztálynak – egyezzen, mielőtt idézné a projektet.

A maximális hatásfok 88% 0,5 C-on egy feltöltéssel és egy kisütéssel, a segédeszközökkel együtt, így az Ön oda-vissza modellje valós rendszerszámot használ.

A ciklus élettartama több mint 8000-szer van megadva 0,5 °C és 25 °C hőmérsékleten, legalább 80%-os energiavisszatartás mellett – ez a szám a megtérülési modellnek szüksége van a feltételekkel együtt.

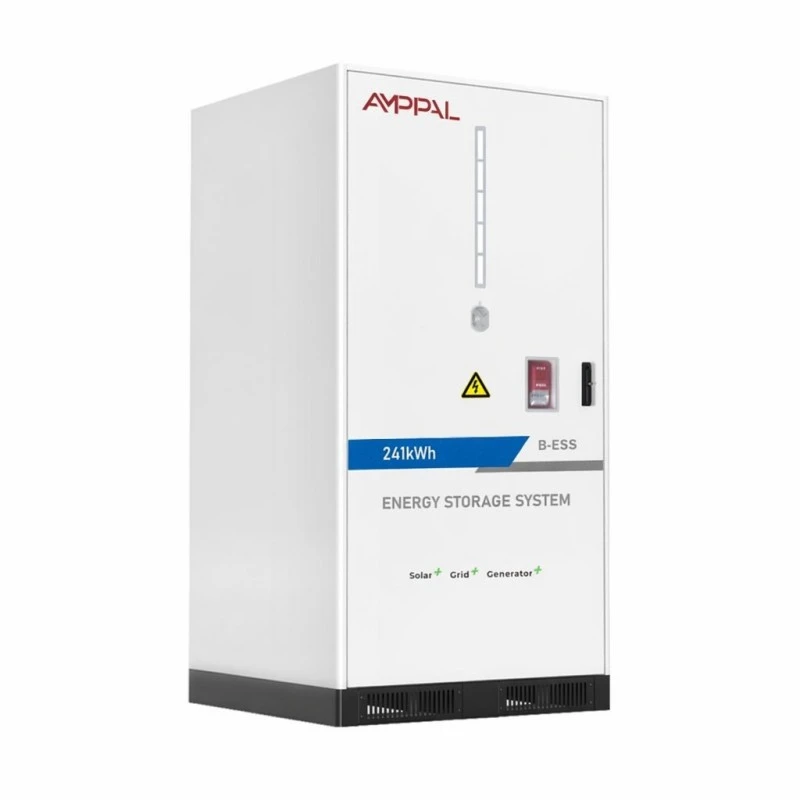

Intelligens léghűtéses klíma, aeroszol plusz perfluorhexanon tűzvédelem, IP54, és 2050kg 1095*1210*2120mm-es szekrényben mindkét változatnál.

Műszaki előírások

Ki vesz egy csupasz klasztert

Integrátorok meglévő PCS-vonallal: a fürt tárhelyet ad a katalógusukhoz anélkül, hogy egy második inverter SKU-t kellene raktározni és támogatni.

Az EPC-k egy akkumulátorpartnert szabványosítanak több helyszínen – ugyanaz a 2050 kg-os szekrény, ugyanaz a kommunikációs interfész, mindenhol ugyanaz az alkatrészlista.

A napelemes erőművek DC-csatolt tárolóvá alakítását tervezik, ahol a klaszter a meglévő inverter egyenáramú buszára ül, a régi inverter pedig megtartja szerepét.

Olyan konténerprojektek, ahol a PCS-t az ügyfél külön szerzi be, és az akkumulátornak gyárilag tesztelt, független tanúsítvánnyal rendelkező egységként kell megérkeznie.

Biztonsági mentések bányászati ​​és ipari telephelyekhez, ahol a vezérlő architektúra szabadalmaztatott, és csak egy egyenáramú komponens kerül bele.

Illesztés és halmozás a PCS-hez

Az első ellenőrzés a feszültség. A klaszter működési ablakának - modelltől függően 604-806 VDC vagy 672-864 VDC - a PCS DC bemeneti tartományon belül kell lennie, mindkét végén margóval, mert az akkumulátor a teljes időtartamot az üres és a teljes töltés között.

A második ellenőrzés a kézfogás. A fürt alapkivitelben CAN-t, Ethernetet és RS485-öt beszél, a távoli szolgáltatáshoz pedig opcionális 4G; az EMS vagy beszél ezek közül, vagy protokoll átjárót kap. A regisztertérképet a dokumentációs csomaggal együtt közzétesszük, így vezérlőmérnöke gyári hívás nélkül térképezheti fel az SOC-t, az áramkorlátokat és a védelmi riasztásokat.

A kapacitás fürtök hozzáadásával növekszik, nem pedig újratelepítéssel. Ugyanazon modell második, 241 kWh-s klasztere párhuzamosan csatlakozik ugyanahhoz az egyenáramú buszhoz – az illesztett névleges feszültség a feltétel –, és a helyszíni EMS két egyenáramforrásként aggregálja őket. A teljesítményt a PCS korlátozza; energiaskálák 225 vagy 241 kWh lépésekben.

A biztonsági és tanúsítási fájl

A tűzvédelem kétlépcsős: aeroszol a csomagolás szintjén, perfluor-hexanon a szekrénytérfogathoz – ezt a konfigurációt a biztosítók ma már a kereskedelmi akkumulátoroktól elvárják.

A CSOMAGOK CE és RoHS szabványt tartalmaznak; a berendezéseket UN38.3-mal és MSDS-szel szállítják, amelyet a vám- és helyszíni biztosítók kérnek megnézni.

IP54-es burkolat egyenáramú alsó bemenettel, amely elválasztja az elektromos tömszelence területét a szekrényen belüli csomagtértől.

Az intelligens léghűtéses klíma a 14-15 csomagot szűk hőmérsékleti sávban tartja; a vezérlő modulálja a ventilátorokat a cella hőmérsékletével szemben.

A működési tartomány 0°C és +50°C között, 0-95% relatív páratartalom páralecsapódás nélkül, 2000 méteres tengerszint feletti magasság, a fenti leértékeléssel – aláírás előtt győződjön meg arról, hogy a webhely benne van.

Minden fürt teljes 0,5 CP-s gyári ciklustesztet hajt végre csomagszintű naplózással, és az átvételi jelentést az egységgel együtt szállítjuk.

Hogyan állítják össze a klasztert Yueqingben

1. Sejtbevitel – A 314Ah-s LFP cellákból mintát vesznek a kapacitás és a belső ellenállás szempontjából a felépítés megkezdése előtt.

2. Csomagösszeállítás — Az 51,2V/314Ah-s csomagokat hegesztik, huzalozzák, és BMS-el szerelik fel, majd szigetelésvizsgálatnak vetik alá.

3. Szekrénygyártás – az acéllemezt CNC-vel vágják, hajlítják, hegesztik és porszórják korrózióvédelemmel.

4. Állványok – a csomagok az 1P224S vagy 1P240S zsinórba vannak beépítve, az egyenáramú busz nyomatékkal és ellenőrizve.

5. Hő- és tűzvédelmi felszerelés – klímaberendezés, légcsatorna, aeroszolgenerátor és perfluor-hexanon rendszer telepítve és tesztelve.

6. Vezérlő huzalozás – a fürtvezérlő, a kommunikációs átjárók és az egyenáramú alsó bemeneti tömszelence lezárva és ellenőrizve.

7. Átvételi teszt – 0,5 CP töltés és kisütés csomagszintű feszültséggel és hőmérséklettel a sorozatszám alapján.

8. Csomagolás – a 2050 kg-os szekrény egy megerősített raklaphoz van rögzítve, ütésjelzőkkel van felszerelve, és rakományrekeszbe rakják.

Melyik klaszter és hány

Először válassza ki a modellt a PCS feszültségablak, majd az energiacél alapján. Egy 750–900 V-os egyenáramú busz a 241 kWh-s klaszterre mutat (672–864 VDC); egy 600-800V-os busz mutat a 225kWh-s egységre (604~806VDC). A feszültségeltérés kényszerítése az akkumulátor vagy az inverter leértékelését jelenti, és mindkettő károsítja a megtérülést.

Ezután számolja össze a klasztereket a küldési ablakkal: minden 225 kWh-s klaszter 150 A szabványt szállít a buszba, így egy kétórás ablakban a hasznos energia az, amit a PCS átalakít, nem az adattábla.

Legyen őszinte a beszerzési formával kapcsolatban. Ha a projektje még nem rendelkezik PCS-vel és EMS-sel, akkor a csupasz klaszter rossz kiindulási pont – az azonos gyári termékcsaládból származó integrált szekrény vagy konténer gyorsabban éri el az üzembe helyezést. A fürt azoknak a vásárlóknak szól, akik már birtokolják a verem többi részét.

Kérdések a klaszter árajánlatokhoz

Kérd a feszültség ablakot, ne csak a névlegeset. A „768V”-ként emlegetett klaszter továbbra is haszontalan lehet, ha a PCS 850 V-on csíp, és a csomag 864 V-ra töltődik.

Kérdezze meg, hogy a kommunikációs regiszter térképét az egységgel együtt szállítják-e, vagy csak az NDA ellenőrzése után – a miénk megtalálható a dokumentációs csomagban.

Kérdezze meg a tűzvédelmet: aeroszol és perfluorhexanon egyaránt jelen van itt; egy ügynök ajánlata megváltoztatja a biztosítási fájlt.

Kérdezd meg, hogy a ciklusigény megadja-e a sebességet, a hőmérsékletet és a visszatartást – a „8000 ciklus” feltételek nélkül nem specifikáció.

Kereskedelmi feltételek: 25-35 munkanap standard klasztereknél, 5 év garancia, MOQ one unit prototípus integrációs munkákhoz.

2050 kg-os fürt szállítása

A szekrény mérete 1095*1210*2120mm, súlya pedig mindkét változatnál 2050kg, így egy megerősített raklapon mozgatható targoncazsebekkel és emelési pontokkal egy daru számára, ahol a telephelynek szüksége van rá.

Telepített akkumulátorral a küldemény UN3480 veszélyes áru: elkészítjük az UN38.3 jelentést és az MSDS-t, és hozzá kell adni nagyjából egy hét DG foglalási átfutási időt a kiinduláskor.

A feltételek FOB Ningbo vagy Shanghai CIF kérésre. Teherautóterenként egy klaszter a praktikus teher a közúti árufuvarozáshoz; kettő 20 méteres konténerbe illeszkedik merevítéssel, ha az útvonal lehetővé teszi.

Szolgáltatási és kapacitási kötelezettségvállalás

Öt év garancia a csomagokra, a légkondicionálóra, a tűzvédelmi rendszerre és a fürtvezérlőre, mint egy szállított egységre.

A kapacitás megtartása 80%-ban garantált a megadott 0,5 C-os ciklus mellett, a gyári átvételi naplóhoz viszonyítva.

A csomagok terepen cserélhetők: a gyenge csomagot órákon belül kicserélik, a karakterlánc többi része érintetlen, és a BMS újraindításkor újra egyensúlyba kerül.

A CAN/Eth/RS485 (opcionális 4G) keresztüli távoli diagnosztika lehetővé teszi mérnökeink számára a csomagszintű adatok olvasását és a jelzősodródást, mielőtt azok megjelennének a helyszíni energiajelentésekben.

Az éves szolgáltatás magában foglalja a szűrőtisztítást, a tűznyomás-ellenőrzést, a nyomatékellenőrzést és a kapacitás lefutását; a tartalék csomagokat 5-7 munkanapon belül szállítják.

Integrációs hibák, amelyeket ismételten látunk

Rossz: a fürt bekötése olyan PCS-hez, amelynek DC ablaka alig fedi át az akkumulátor hatótávolságát. Jobbra: ellenőrizze, hogy a 604–806 VDC vagy a 672–864 VDC a PCS ablakban van-e, mindkét végén margóval.

Rossz: 225 kWh-s és 241 kWh-s klaszterek keverése egy buszon. Jobbra: a párhuzamos egységeknek azonos modellűeknek kell lenniük, hogy a névleges feszültségek egybeessenek.

Hibás: az egyenáramú alsó bemeneti tömszelence hozzáférhetővé tétele a víz elfolyása számára. Jobbra: tömítse le a tömszelencet beszereléskor, és tartsa szabadon a lábazati területet.

Tévedés: az IP54 feltételezése azt jelenti, hogy bárhol a szabadban van kitéve. Jobb: tűri a port és a fröccsenést, az állóvizet nem – tartsa távol a fürtöt az árvízveszélyes talajtól.

Hibás: a kommunikációs térképteszt kihagyása az energiaellátás előtt. Jobbra: futtasson egy munkapadi szintű CAN/RS485 kézfogást az EMS-rel, mielőtt a fürt csatlakozik a buszhoz.

Az integrátorok jelentése

Egy dubai rendszerintegrátor a 241 kWh-s klasztert egy 500 kW-os PCS-vel párosította egy szállodai projekthez 2025 elején. Vezető mérnökük szerint a CAN-regiszter térképe lehetővé tette számukra, hogy egy délután alatt befejezzék az EMS-térképezést, a gyári tesztjelentés pedig egyszerűvé tette a helyi hatóságok dokumentum-ellenőrzését – bár az egyenáramú kábelvégek rövidebbek voltak, mint a szokásos csatlakozódoboz.

A fokvárosi EPC szabványosítva van a 225 kWh-s klaszteren három kiskereskedelmi telephelyen. A beszerzési vezetőjük megjegyezte, hogy az azonos 2050 kg-os szekrény és a közös alkatrészlista leegyszerűsítette a telephelyi logisztikát, míg az üzembe helyező személyzet panaszkodott, hogy a klímaberendezés szervizpanelje a fal felőli oldalon helyezkedik el az általuk preferált elrendezésben.

Egy bányászati ​​vállalkozó a kolumbiai Medellinben két 241 kWh-s klasztert üzemeltet egy DC buszon egy dízel-hibrid rendszer mögött. Vezérlőmérnökük megerősítette, hogy a hirdetett SOC-nak megfelelő párhuzamos konfigurációt, és hosszabb WiFi antenna opciót kért, így a fürtdiagnosztika kábel nélkül éri el a vezérlőszobát.

Válaszok Az integrátorok kérdeznek az aláírás előtt

K: A PCS benne van?

V: Nem – ez a DC oldali akkumulátor klaszter. CAN, Ethernet vagy RS485 (opcionális 4G) keresztül továbbítja a PCS/EMS-hez.

K: Melyik PCS feszültséghez illik?

V: A 225 kWh-s klaszter 604–806 VDC feszültséget ölel fel; a 241 kWh 672-864 V egyenáramú. Ellenőrizze a PCS DC ablakát a tartományhoz képest.

K: Futtathatok két fürtöt párhuzamosan?

V: Igen, azonos modellű klaszterek ugyanazon az egyenáramú buszon, illeszkedő névleges feszültséggel, a helyszíni EMS összesítve.

K: Mi a szabványos áramerősség?

V: 150A fürtönként 0,5CP sebességgel; a PCS a teljesítményt, a klaszter az energiát határozza meg.

K: Mi az oda-vissza út hatékonysága?

V: Maximum 88% 0,5 C-on egy feltöltéssel és egy kisütéssel, a segédeszközökkel együtt.

K: Meddig bírják a sejtek?

V: Több mint 8000 ciklus 0,5 °C és 25 °C hőmérsékleten, legalább 80%-os visszatartással; magasabb környezeti hőmérséklet lerövidíti.

K: Működik harmadik féltől származó EMS-sel?

V: Igen – a regisztertérkép a dokumentációs csomag része, így mérnöke gyári hívás nélkül integrálhatja.

K: Mennyi az átfutási idő?

V: 25-35 munkanap standard klaszterek esetén, plusz körülbelül egy hét veszélyes áruk foglalása a származási helyen.
