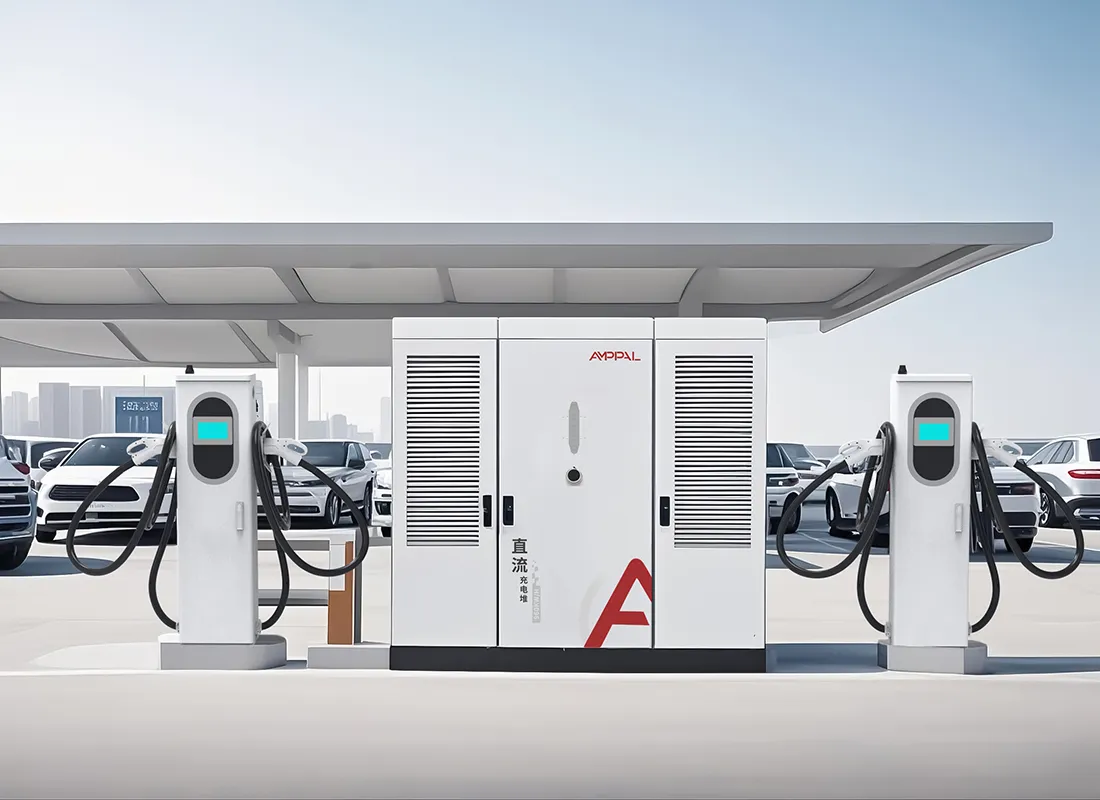

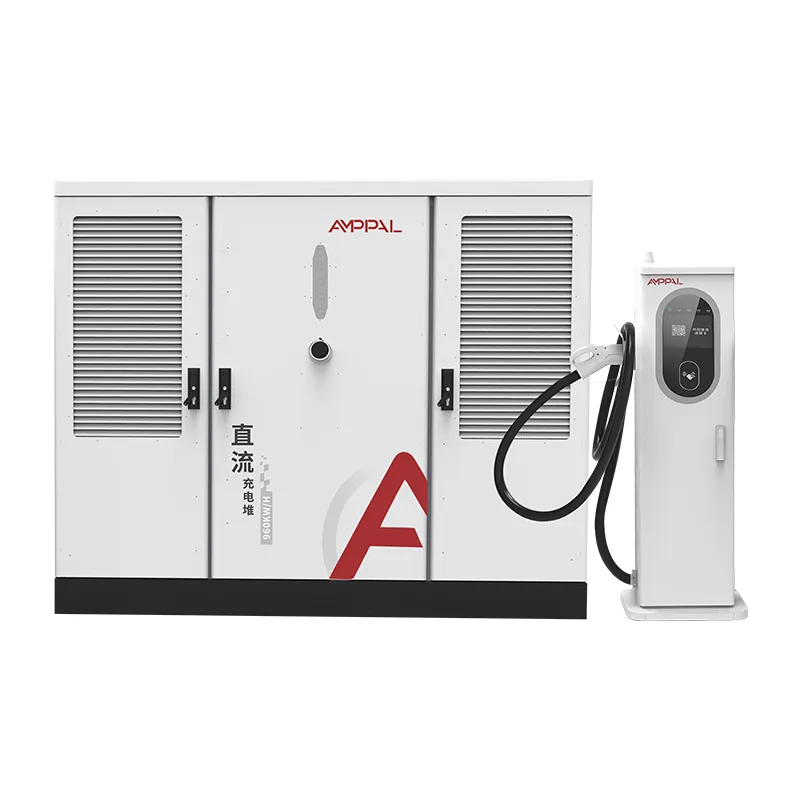

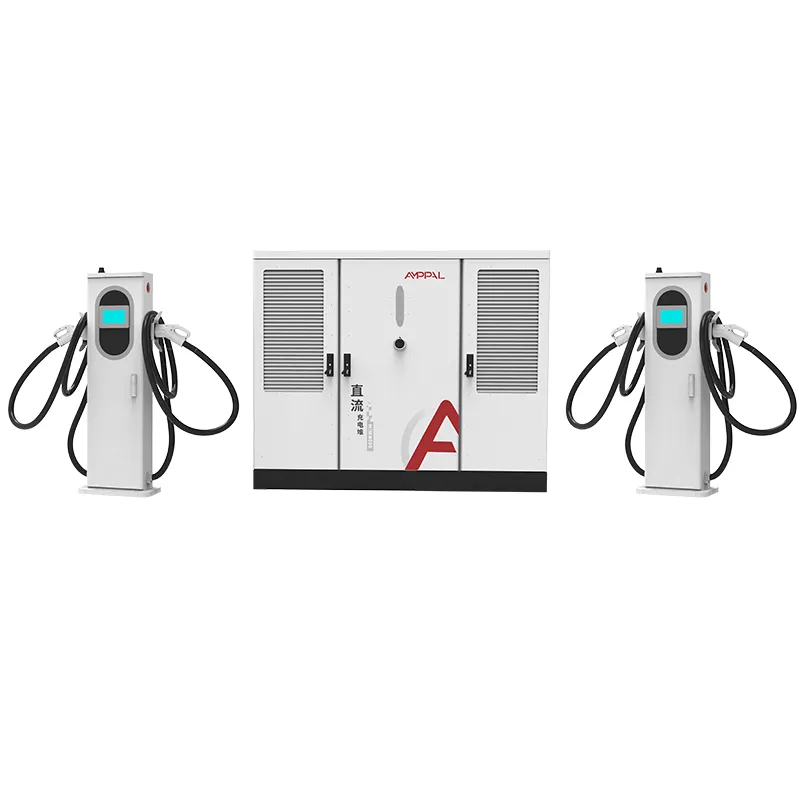

800 kW-os, nagy teljesítményű, osztott egyenáramú elektromos töltőrendszer kereskedelmi töltőközpontokhoz

Mit takarnak valójában az UL-tanúsítványok

Észak-Amerika nem fogadja el a CE-jelölést annak bizonyítékaként, hogy a töltő biztonságosan telepíthető. Elfogadja a listát, az egyenáramú gyorstöltő berendezések esetében pedig UL.

Ez a 800 kW-os osztott típusú rendszer az UL 2202-2022 szabványt, az elektromos járművek töltőrendszerére vonatkozó szabványt és az UL 2231-2 szabványt, a kezelőt áramütés ellen védő személyvédelmi rendszer szabványát tartalmazza. Mindkettő az adattáblára van nyomtatva, és mindkettő túléli az illetékes hatóság ellenőrzését.

Ez az oldal ismerteti a két szabványt, a 480 V-os észak-amerikai bemeneti kialakítást és azokat a megfelelőségi pontokat, amelyek megakadályozzák a projekteket az átalakítástól.

Közvetlennek kell lennünk azzal kapcsolatban, hogy mi nem ez az oldal: ez nem jogi tanács, és a helyi kódok államonként és megyénként eltérőek. Ez a gyakorlati kép arról, hogy egy listán szereplő 800 kW-os rendszer hogyan hárítja el azokat az akadályokat, amelyeket leggyakrabban az amerikai és kanadai projekteknél tapasztalunk.

Észak-amerikai piacra jutás: UL vs CE

A CE-jelölés és az UL-jegyzék közötti különbség nem papírmunka. Arról van szó, hogy a berendezés legálisan telepíthető-e és biztosítható-e.

A CE a gyártó önnyilatkozata; Az UL egy harmadik féltől származó lista, amelyet gyári ellenőrzések és utóellenőrzések támogatnak.

A legtöbb amerikai joghatóság, közszolgáltató és biztosító országosan elismert vizsgálólaboratóriumi listát ír elő, amit a CE önmagában nem biztosít.

Az UL 2202-2022 a töltőrendszer berendezéseinek egészére vonatkozik: burkolatra, vezetékekre, bemeneti áramkörökre és kimeneti áramkörökre.

Az UL 2231-2 lefedi a személyvédelmi rendszert, a biztonsági reteszláncot a csatlakozó és az egyenáramú kimenet között.

Mindkét listával a 800 kW-os rendszer készen áll az engedélyezésre egyedi mérnöki értékelés nélkül a legtöbb államban.

Kanada esetében ugyanaz a berendezés értékelhető a CSA megfelelőivel; UL fájljaink támogatják ezt az elérési utat.

Műszaki előírások

800 kW-ra épített amerikai és kanadai telephelyek

Államközi folyosói állomások, ahol már létezik 480V-os háromfázisú szolgáltatás és 800kW a szerződéses kapacitás.

Teherautó-megállók és pihenők pályáznak a NEVI-re vagy államilag finanszírozott programokra, amelyekhez felsorolt ​​felszerelés szükséges.

Vállalati és flottagyárak a dízel infrastruktúrát nagy teljesítményű egyenáramú töltéssel cserélik fel.

Vásárlási és szórakozóhelyek nagy parkolókkal és egyetlen dedikált transzformátorral.

Közüzemi kísérleti projektek, amelyek bemutatják a nagy teljesítményű töltést az elosztóhálózaton.

Repülőtéri és tranzitparkoló szerkezetek, ahol egyetlen 480 V-os szolgáltatás több töltési zónát táplál.

A 480 V-os szolgáltatás bejáratától a CCS1 kimenetig

A szekrény az észak-amerikai kereskedelmi szabvány szerint készült: AC480V ±10% 50/60Hz-es háromfázisú bemeneten. Nincs szükség emelő transzformátorra a szabványos 480 V-os szolgáltatás és a szekrény között; az egyenirányító fokozat közvetlenül 300-1000VDC busssá alakul.

A teljesítménytényező korrekciója ≥0,99 értéken tartja a bemenetet, ami tisztán tartja a kereslet mérését, és elkerüli a meddőteljesítményt számlázó kereskedelmi tarifák büntetődíjait.

A 800 kW-os medence 2-16 terminált táplál. Mindegyik terminál megegyezik az áramerősségével a vezérlővel, így egy 600 A-es folyadékhűtéses és egy 250 A-es léghűtéses istálló ugyanazon a szekrényen található, a kimeneti csatlakozók pedig a piacot követik: CCS1 Észak-Amerikához, NACS elérhető.

A földzárlat és a személyvédelem kezelése a szekrényen belül történik az UL 2231-2 szerint, és az állomás OCPP 1.6 vagy 2.0 háttérrendszerekhez csatlakozik a terheléskezelés és a távvezérlés érdekében.

A hőt a szekrény saját hűtőrendszere kezeli, így a ≤65 dB-es zajszint teljes teljesítmény mellett is megmarad. Ez számít olyan kereskedelmi telkeknél, ahol a szomszéd ingatlanvonala a berendezési pad közelében található.

UL jelölés, NEC 625 és AHJ elfogadás

Az engedélyezés az, ahol a felsorolt ​​felszerelések megtérülnek. Az ellenőrzéskor három dokumentum számít, és mindegyiket biztosítjuk.

Az adattáblán lévő UL jelölést, amely megegyezik a listánkban szereplő típusszámmal, az ellenőr fényképezte le.

Az NEC 625. cikke az elektromos járművek töltőberendezésének telepítésére vonatkozik; szerelési kézikönyvünk hozzárendeli a szekrényt az adagoló-, túláram- és leválasztó-követelményeihez.

Az NFPA 70 maga a kód, és a 625. cikk benne van; Az AHJ áttekintése a földelésre, a kötésre és a látótávolságon belüli leválasztásra összpontosít.

Biztosítjuk az UL vizsgálati jelentéseket és a megfelelőségi tanúsítványt a szállított konkrét sorozatokhoz.

A bemeneti oldali dokumentáció tartalmazza a 480 V-os kapcsolási rajzot és a szervizcsatlakozás nyomatékütemezését.

A finanszírozott projektek esetében az UL dokumentációnk megegyezik a NEVI és az állami programok által az ajánlattevőktől megkövetelt felszerelési listákkal.

Gyártási folyamat UL-listás egységek számára

1. lépés: A burkolatokat acéltekercsekből kilyukasztják és lézerrel kivágják, majd robothegesztéssel a FANUC sorokon.

2. lépés: TRUMPF présfékek alkotják a paneleket; porfestés és kikeményedés következik.

3. lépés: A váltakozó áramú elosztás a váltóáramú vezetékre van bekötve UL által elismert alkatrészekkel és nyomatékvezérelt végződésekkel.

4. lépés: Az egyenirányító modulokat és a személyi védőlapot az egyenáramú vezetékre szerelik fel.

5. lépés. Minden szekrényt 800 kW-os terhelési teszttel végeznek, a teljesítménytényezőt, a hullámzást és a védelmi ellenőrzéseket rögzítve.

6. lépés: A 48 órás beégetés ciklusokat hajt végre az egységen; a naplók a sorozatszámhoz vannak kötve.

7. lépés: Az UL utóellenőrzési mintákat a listázási program szerint a gyártásból veszik.

8. lépés: Végső ellenőrzés és rekeszezés; az üzem összesen több mint egymillió darabot szállított ki 2024-ig.

Ez a töltő megfelelő a projekt idővonalához?

Válassza a 800 kW-os UL-listás rendszert, ha projektje az Egyesült Államokban vagy Kanadában zajlik, ha egy finanszírozónak vagy közszolgáltatónak listán szereplő felszerelésre van szüksége, vagy ha az AHJ nem fogadja el a csak CE-vel ellátott hardvert. Akkor is ez a megfelelő megoldás, ha egy olyan modellt szeretne, amely 2-16 fegyvert biztosít.

Ne válassza egyetlen 2 fegyveres kiskereskedelmi sarokba olyan piacon, ahol nincs UL-követelmény; a listázás költséggel jár, és a csak CE-t tartalmazó egység elvégzi a munkát.

Rendelés előtt ellenőrizze a szervizteljesítményt: a szekrénynek valódi 800 kW-ra van szüksége a 480 V-os szerviznél, plusz hely a behajtáshoz és a méréshez. Az árajánlattal együtt küldünk egy helyszíni adatellenőrző listát, és mérnökeink áttekintik azt, mielőtt elkötelezi magát.

Az átfutási idők is eltérnek a csak CE-piacokon tapasztalhatótól: az UL-listán szereplő gyártási folyamatok ugyanazt a 15-20 munkanapos ütemtervet követik, de egyes egyesült államokbeli projekteknél már korán szükséges a listázási dokumentumok a finanszírozási kérelmek benyújtásához. A dokumentációs csomagot akkor kérje, amikor árképzést kér, ne az ajánlat megnyerése után.

És ha a projekt tisztán spekulatív, nincs helyszín, nincs közüzemi szerződés, és még nincs engedély elérési útja, várjon a rendelés előtt. A berendezés megtartja; a parkoló talán nem.

Miért az AMPPAL az UL-listán szereplő töltőberendezésekhez?

Az UL 2202-2022 és az UL 2231-2 szerepel a listán, a gyári utóellenőrzések már érvényben vannak.

15-20 munkanapos szállítás a rajz jóváhagyását követően; MOQ egy tartályból.

OEM/ODM: Észak-amerikai márkajelzés, NACS vagy CCS1 csatlakozókészletek és egyedi kábelhosszak.

Dokumentációs csomag brókerek és AHJ-k számára: UL jelentések, származási bizonyítványok és kapcsolási rajzok.

Yueqing székhelyű, 2014-ben alapított gyártó, amely több mint 40 országba exportál, köztük az Egyesült Államokba és Kanadába.

Raklapozás, emelés és szállítás

A szekrény acélvázas ládában kerül kiszállításra, nagyjából 2300 x 1900 x 1150 mm-es méretben, négy emelési ponttal; A terminálok feltekercselt kábelekkel raklapra vannak rakva, és a csatlakozók védettek. Egy 40 láb magas kocka tároló elfér a szekrényben, plusz nyolc terminálon.

Szállítási feltételek FOB Ningbo vagy CIF amerikai vagy kanadai kikötőbe. A dokumentumokat, számlát, csomagjegyzéket, fuvarlevelet, UL vizsgálati jegyzőkönyveket és származási bizonyítványt a berakodást követő 3 munkanapon belül állítanak ki.

A láda tartalmazza a 2200 mm magas szekrény kötélzeti rajzát, üzembe helyezési útmutatónk pedig a helyszínhez tartozó targonca és daru opciókat tartalmazza.

Szervizhálózat és jótállási feltételek

A két év szabványos garancia a szekrényre, a csatlakozókra, a tápmodulokra és a védelmi vezérlőre vonatkozik.

Hajók közötti csere garanciális hibák esetén; csere kiszállítás 5 munkanapon belül raktárkészletünkről.

Mérnökeink által kezelt távoli OCPP-diagnosztika és firmware-frissítések időzónákon keresztül.

Alkatrészkészletek észak-amerikai vásárlóknak: biztosítékok, csatlakozók és vezérlőkártyák a polcon tárolva.

Az éves karbantartási tanácsok magukban foglalják a nyomaték ismételt ellenőrzését az első év után, valamint a csatlakozókopás ellenőrzését 6 havonta.

Használati megjegyzések észak-amerikai telepítésekhez

Rossz: a szekrény táplálása 208V-os szolgáltatásból. Jobbra: biztosítson AC480V ±10% háromfázisú tápfeszültséget, ahogyan az UL-lista feltételezi.

Hibás: a leválasztó eszközök kihagyása a berendezés látóköréből. Jobbra: szerelje fel a megszakítót a NEC 625 és a bekötési rajz szerint.

Rossz: földelés egyedül a vezetéken keresztül. Jobbra: vezesse be a berendezéshez tartozó földelővezetéket a telepítési kézikönyv szerint.

Hibás: feltételezzük, hogy az UL-lista egy nem listázott, harmadik féltől származó terminálra vonatkozik. Jobbra: használja a felsorolt ​​rendszerhez mellékelt terminálokat.

Hibás: az AHJ végigjátszásának kihagyása, mielőtt energizál. Jobbra: hívja meg az ellenőrt az UL-fájllal és a tesztjelentésekkel a kezében.

Üzemeltetői visszajelzés az UL-listás telepítésekről

Az egyesült államokbeli kaliforniai töltőhálózat két 800 kW-os szekrényt helyezett üzembe egy folyosón, és az első látogatás alkalmával átment az ellenőrzésen. A projektmenedzser egyetlen panasza: a láda két nappal később érkezett meg, mint a teherszállítási árajánlat, ami hétvégére tolta az üzembe helyezést.

Egy közüzemi vállalkozó a kanadai Ontarióban a 480 V-os kapcsolási rajzokat használta az elektromos munkák előzetes ajánlattételéhez. Visszajelzése szerint a forgatónyomaték-ütemezés megkímélte egy átdolgozási hívástól, bár azt kívánta, bárcsak 0,5 méterrel hosszabb lenne a csatlakozókábel az istálló elrendezéséhez.

Egy flottaüzemeltető az Egyesült Államokban, Ohio államban szekrényenként 10 fegyvert használ teherautó-gyárában. Kilenc hónap elteltével az egyik terminál csatlakozó reteszét ki kellett cserélni; a kereszthajós tartalék négy nap alatt megérkezett, és az állomás többi része soha nem hagyta abba a töltést.

GYIK: Tanúsítás és telepítés

K: A 800 kW-os szekrény az UL listán szerepel, vagy csak tesztelték?

V: Listán, az UL 2202-2022 és UL 2231-2 szerint, folyamatban lévő gyári utóellenőrzésekkel.

K: Miért nem működik a CE az Egyesült Államokban?

V: Az egyesült államokbeli engedélyezéshez és biztosításhoz általában nemzetileg elismert vizsgálólaboratóriumi listára van szükség; A CE a gyártó önnyilatkozata.

K: Milyen bemeneti feszültségre van szüksége a rendszernek?

V: AC480V ±10% 50/60Hz-en, a szabványos észak-amerikai kereskedelmi szolgáltatás.

K: A NEC 625 igényel valami különlegeset a helyszínen?

V: Megfelelő adagolóméret, túláramvédelem és látótávolságon belüli leválasztó eszköz; kézikönyvünk minden követelményt leképez.

K: A terminálok lehetnek CCS1 és NACS ugyanazon a szekrényen?

V: Igen, a csatlakozókészletek terminálonként vannak hozzárendelve a rendelés időpontjában.

K: Szükség van transzformátorra a szekrény előtt?

V: Csak akkor, ha a szolgáltatás középfeszültségű; 480V-os szolgáltatásból a szekrény közvetlenül csatlakozik.

K: Hány fegyvert képes futtatni a 800 kW-os rendszer?

V: 2-16, 250A léghűtéses és 600A folyadékhűtéses csatlakozók keverése.

K: Milyen dokumentumokra lesz szüksége a brókeremnek és az AHJ-nek?

V: UL vizsgálati jegyzőkönyvek, származási bizonyítvány, csomagolási lista és kapcsolási rajz, mindezt a szállítmány tartalmazza.
