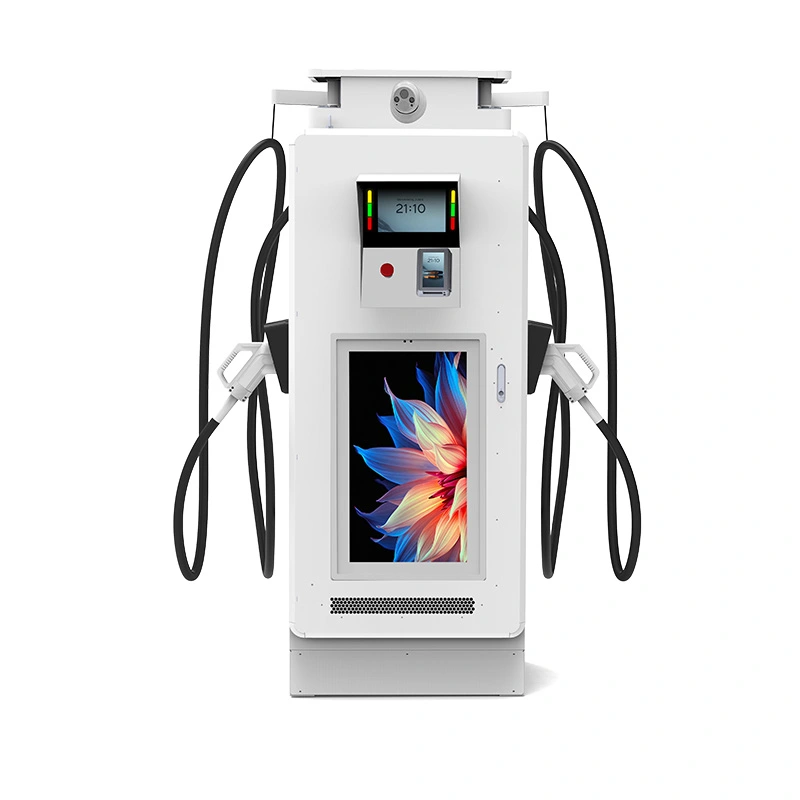

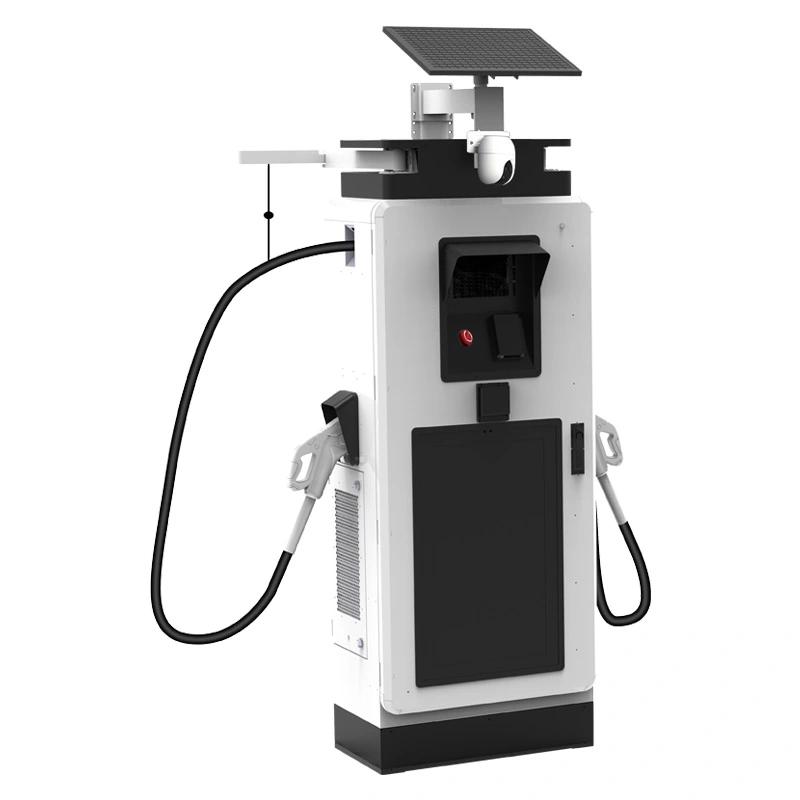

120 kW-os kereskedelmi egyenáramú elektromos töltő digitális kijelzővel nyilvános állomásokhoz

480 V-os panelhez épített: 120 kW-os töltő észak-amerikai kereskedelmi helyekre

Az észak-amerikai kereskedelmi épületek 480 V-os háromfázisú feszültséggel vannak bekötve, és egy töltő, amely figyelmen kívül hagyja ezt a tényt, transzformátorköltségeket okoz senkinek sem. Az AF-DC-120-Y-B-M-4-H közvetlenül vesz fel AC480V±10%-ot 45-65 Hz-en, így a legtöbb egyesült államokbeli és kanadai kiskereskedelmi, ipari és vegyes felhasználású telephely képes táplálni a meglévő panelről lecsökkentő transzformátor hozzáadása nélkül.

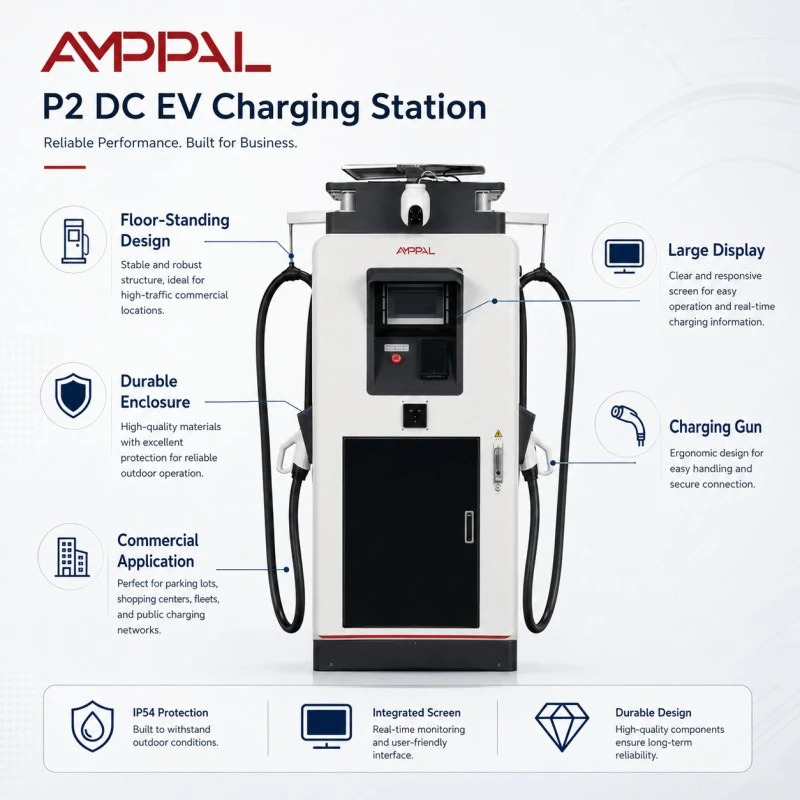

Ezenkívül 60 dB-re korlátozza a zajt – nagyjából 5 dB-lel a tipikus egyenáramú szekrények alatt –, ami számít az ingatlanvonalakon, a lakásokkal szomszédos telkeken és az egész éjjel üzemelő kereskedelmi negyedekben. A panelen található 32 hüvelykes 1920 × 1080-as kijelző kezeli a média- vagy márkatartalmat, de az elektromos történet az, amitől ez a modell más.

A csúcshatékonyság 95%, a ház IP54-es, a CCS1 kimenet pedig 0-250 A-t fed le. Egy 120 kW-os gépről van szó, amelyre a szervizbejáratnál könnyű igent mondani, a kijelző pedig idővel kifizeti a beszerelés egy részét.

Miért számít a 480 V bemenet és a 60 dB mennyezet az ingatlanvonalnál

Nincs leléptető transzformátor: a 480 V-os szolgáltatás közvetlenül táplálja az egységet, így költséget, alapterületet és egy extra átalakítási fokozat veszteségeit takaríthatja meg.

A 45-65 Hz-es szélesfrekvenciás bemenet elviseli a gyengébb közüzemi hálózatokat és a generátor teljesítményét az építési fázisokban, ami valós előny a bizonytalan ellátású telephelyeken.

A 60 dB-es plafon – körülbelül egy normál beszélgetés szintjén – kényelmesen tartja a szomszédokat és az éjszakai műszakban dolgozókat.

A ventilátor sebessége követi a terhelést és a hőmérsékletet, ahelyett, hogy teljes erővel működne a beépülő modultól, ami csökkenti a zajt és az elpazarolt energiát egy 24 órás ciklus alatt.

A termikus leértékelés megvédi az elektronikát 50°C-os hőségben, míg a 120 kW-os teljesítmény becsületesen megállja a helyét normál körülmények között.

A 32 hüvelykes kijelző továbbra is ugyanazon a távoli tartalomportálon keresztül végzi a média feladatát – a hirdetéseket, az állomásinformációkat vagy a márkahurkot.

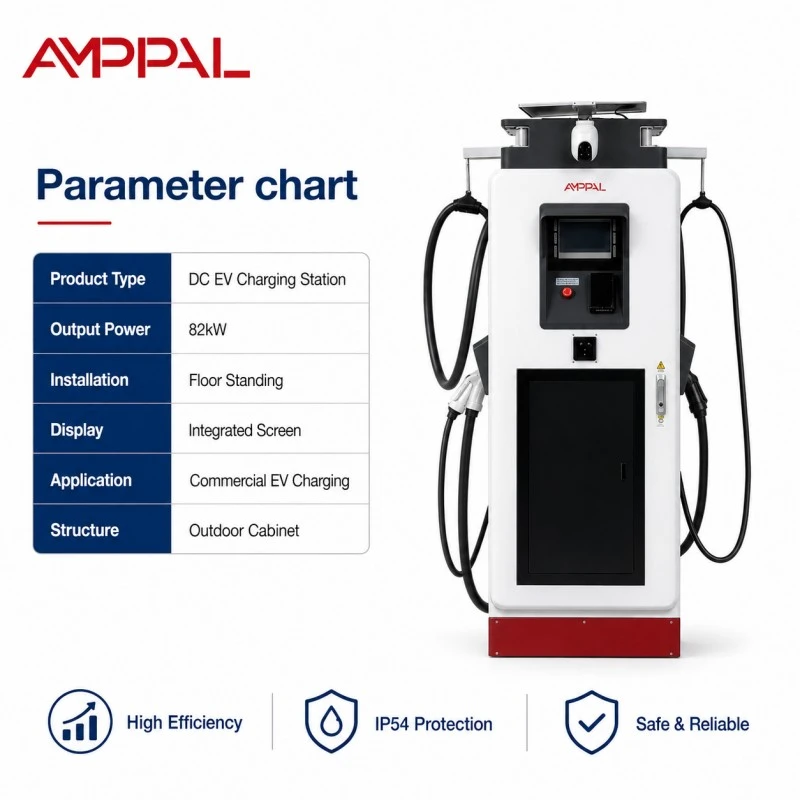

Műszaki előírások

Az AF-DC-120-Y-B-M-4-H gyári specifikációja pontosan a szállított állapotban.

Olyan webhelyek, amelyekhez hangos láthatóság és csendes éjszaka is szükséges

Vegyes felhasználású fejlesztések: kiskereskedelem utcaszinten, lakások felett – a töltő egész éjjel működik anélkül, hogy zajpanaszokat váltana ki.

Amerikai és kanadai kiskereskedelmi láncok: 480 V-os panelek már a helyszínen vannak, így az egység a meglévő szolgáltatásra esik.

Irodai és szállodai parkolóházak: 20-40 perces ülések 120 kW-os fordulatszámmal a munkanap folyamán.

Városi telkek lakótömbök közelében: a tompított képernyő és a 60 dB-es mennyezet szomszédbaráttá teszi a telket az éjszakai órákon is.

Flottaraktárak ipari 480V-os szolgáltatásokon: egy panel táplálja a töltőket és a meglévő üzletberendezéseket.

Kongresszusi központok és rendezvényhelyszínek: a kijelző a szponzorok üzeneteit hordozza a bemutatók alatt, és a 120 kW-os teljesítmény megfordítja az autókat az ülések között.

Hogyan alakítja át a gép 480 V-ot egyenárammá – zúgás nélkül

A bemeneti fokozat egyenirányítja az AC480V háromfázisú feszültséget egy közbenső egyenáramú buszra, majd a nagyfrekvenciás átalakítók lekapcsolják a teljesítményt a jármű által igényelt feszültségre. A szélessávú kapcsolómodulok miatt az egység 95%-os csúcshatékonyságot tart fenn ezen a bemeneti feszültségen, ami nehezebb, mint amilyennek hangzik – a magasabb bemeneti feszültségek meghúzzák a kapcsolási határokat.

A zajsztori a hűtésről szól, nem az átalakításról. A ventilátorok hőmérséklet-szabályozottak, és az idő nagy részében részleges sebességgel működnek; csak a tartós nagy terhelések tolják a teljes fordulatszám felé. Ez a gyakorlati különbség a 60 dB-es egység és az ebben az osztályban elterjedt 65 dB-es szekrények között.

Az OCPP 1.6/2.0 munkamenet-adatokat, távoli diagnosztikát és firmware-frissítéseket hordoz, míg a kijelző saját tartalomfolyamot futtat. Mindkét rendszer egyetlen állomásrekordban jelent a háttérben.

Tesztelés, amely alátámasztja a 60 dB-es állítást és az elektromos biztonsági jeleket

A hangnyomást a szekrénytől 1 méterre, teljes terhelés mellett mérik, és rögzítik az egység vizsgálati jegyzőkönyvében, így a 60 dB-es adat ellenőrizhető, nem egy brosúra találgatása.

A CE és TUV típusjóváhagyás a teljes egységre vonatkozik; Az UL és CB elektromos jelentések elérhetők az exportfájlokhoz.

96 órás sóspray-teszt a házon és a kijelzőelőlap tömítésein.

Szigetelés és túlfeszültség tesztek az AC480V bemeneti fokozaton a teljes 45-65 Hz-es sávban.

A 48 órás teljes terhelésű beégés a sorozatszámhoz viszonyítva rögzíti a zajt, a hőmérsékletet és az elektromos méréseket.

A modulok -30°C és +55°C közötti besorolásúak; a teljes egység -25°C és +50°C között van megadva.

Tekercstől ládáig: 480 V-os szekrény készítése

1. lépés. Az acéltekercseket lézerrel vágják és robottal hegesztik a FANUC vonalakon.

2. lépés: TRUMPF présfékek alkotják a paneleket; porfestés és kikeményedés következik.

3. lépés: A 480 V-os bemeneti fokozat – mágneskapcsolók és túlfeszültség-levezetők – nyomatékszabályozással van bekötve az AC vezetékre.

4. lépés: Az egyenirányító modulokat és a kijelző részegységet az egyenáramú vezetékre kell felszerelni.

5. lépés: A hűtőegységet, a ventilátorokat, a csatornákat és a hőmérséklet-érzékelőket fel kell szerelni és le kell zárni.

6. lépés: A 120 kW-os teljes terhelésű tesztelés egységenként rögzíti a hatékonyságot, a teljesítménytényezőt és a zajt.

7. lépés: A 48 órás beégés együtt ciklusolja a töltést és a képernyő lejátszását.

8. lépés: Végső ellenőrzés és rekeszezés; az üzem több mint egymillió példányt szállított le 2024-ig.

A 120 kW-os kijelzőegység illesztése a szervizbejárathoz

Adja meg ezt az egységet, ha webhelye Észak-Amerikában található 480 V-os kereskedelmi szolgáltatással, vagy bármely olyan piacon, ahol 480 V-os háromfázisú feszültség működik. A 120 kW egy praktikus középkategória: a legtöbb utasszállító elektromos jármű teljes feltöltése 25–45 perc alatt, a plusz 160 kW-os szekrények feeder-igénye nélkül. Ezenkívül egy második bevételi forrást is biztosít a képernyőn keresztül anélkül, hogy bonyolítaná az elektromos telepítést.

Ne vásárolja meg olyan oldalra, ahol csak 208V vagy 230/400V szolgáltatás van. Ez a bemeneti változat 480 V-on van rögzítve, és a transzformátor hozzáadása elveszíti az egészet – kérjen tőlünk 380 V-os változatot, ha ez az Ön hálózata.

És ha a helyszínen hálószobák vannak közvetlenül az előtér felett, akkor a költségvetés reális: éjszaka akár 60 dB is hallható. Tervezzen meg egy hangfalat vagy egy éjszakai áramkorlátozási ütemtervet, mielőtt a szomszédok benyújtanák az első panaszt.

Mit kínál az AMPPAL, amit a helyi forgalmazók nem

Gyári közvetlen árak Yueqing-től, CE, TUV, UL és CB tanúsítvánnyal az árajánlatcsomagban.

15-20 munkanapos szállítás a rajz jóváhagyását követően; MOQ egy tartályból.

OEM/ODM: az Ön márkája a szekrényen és a kijelző indítóképernyőjén.

Több mint 200 állomást üzemeltetünk magunk, így a terepről érkező mérnöki visszajelzések visszakerülnek a tervezésbe.

2 év garancia a tartalék panelekkel és modulokkal, 5 munkanapon belüli keresztszállítással.

Egy 120 kW-os egység becsomagolása és szállítása egy amerikai munkavégzésre

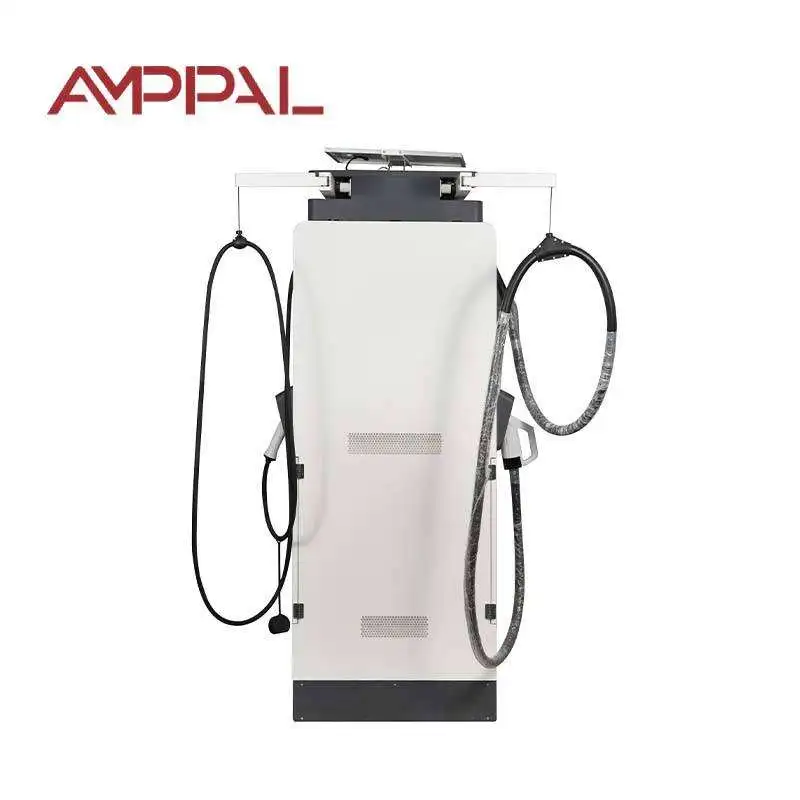

A szekrény függőlegesen, az 1800 × 750 × 690 mm-es testhez méretezett acélvázas ládában kerül szállításra. A kijelzőt habszivacs és rétegelt lemez borítja, a CCS1 szerelvény pedig párnázott belső dobozban található.

A ládák villazsebekkel és négy emelési ponttal rendelkeznek; a ládaterv az árajánlattal együtt megjelenik, így a szállítmányozója meg tudja tervezni a teherautót kikötőtől telephelyig. Az egység mindig függőlegesen mozog, így a belső sínek és a kijelző tömítése sértetlen marad.

A feltételek FOB Ningbo vagy CIF egy amerikai vagy kanadai kikötőre. A számlát, a csomagjegyzéket, a fuvarlevelet, a származási bizonyítványt és a vizsgálati jegyzőkönyveket a berakodást követő 3 munkanapon belül állítják ki.

Garancia, alkatrészek és támogatás az egység leszállása után

2 év szabványos garancia a modulokra, a vezérlőre, a kijelzőre és a hűtésre.

Tartalék tápmodulok és panelek raktáron; hajók közötti csere 5 munkanapon belül.

Távoli OCPP diagnosztika a hibákra, a firmware-re és a ventilátor viselkedésére.

Üzembe helyezési támogatás videohívással az első alkalommal telepítőknek.

Negyedéves karbantartási ellenőrző lista, amely tartalmazza a szűrőket, a ventilátorokat és a nyomatékellenőrzéseket.

Telepítési megjegyzések 480 V-os helyszínekre és vegyes felhasználású városrészekre

Rossz: 208V-os panelről táplálja az egységet, és teljes teljesítményre számít. Jobbra: biztosítson AC480V±10% háromfázisú feszültséget a szervizbejáratnál.

Hibás: feltételezzük, hogy az egység csak 50 Hz-es. Jobbra: 45-65 Hz-et fogad, de feszültség alá helyezés előtt ellenőrizze a helyi frekvenciát az adattáblán.

Rossz: a szekrény falhoz helyezése úgy, hogy a ventilátorok a sarok felé nézzenek. Jobbra: tartsa be a szerelési útmutatóban megadott távolságot, hogy a ventilátorvezérlés a tervezett módon működjön.

Hibás: a ventilátorok nagy sebességre kényszerítése egy forró nap után. Jobbra: hagyja, hogy a vezérlő lefékezze őket; Az erőltetett sebesség csak pazarolja az energiát és növeli a zajt.

Hibás: a fázisegyensúly figyelmen kívül hagyása megosztott szolgáltatáson. Jobbra: villanyszerelővel ellenőrizze a terhelést a három fázisban az üzembe helyezés előtt.

Visszajelzések a decibelekkel foglalkozó üzemeltetőktől

Egy vállalkozó Houstonban (Texas, USA) 2025 elején két egységet telepített egy kiskereskedelmi plázába. Az ingatlankezelő fő aggodalma a szomszédos lakótömbből származó zaj volt; három hónap után az egyetlen naplózott panasz a képernyő fényereje volt 11 órakor, amit az éjszakai menetrend még ugyanazon a héten javított. A töltőoldalnak azóta nem volt szüksége szervizhívásra.

Egy bevásárlóközpont tulajdonosa Torontóban (Kanada) a bevásárlóközpont 480 V-os paneljéről táplálja az egységeket, és teljesen megtakarította a transzformátor költségét. A villanyszerelő megerősítette a fázisterhelést az üzembe helyezéskor; egyetlen gondjuk az, hogy a kijelzősablon elsajátítása egy ideig tartott, míg a töltési oldal nyolc hónapja tiszta.

Egy Seattle-i (USA) fejlesztő elhelyezett egy egységet egy vegyes használatú garázsban, ahol a kiskereskedelmi bérlő kívánta a hirdetést. A bérlő beszámol a 60 dB-es plafonról a zajtanulmányukban, és most további két ingatlanra tervez egységet; Az apró kifogás az, hogy a CCS1 kábele a vártnál merevebb téli hidegben érződik, ami kábelköpeny-ügy, nem a töltő hibája.

GYIK: 480 V bemenet, zajkorlátok és 120 kW kimenet

K: Működhet ez az egység 380 V-os európai tápellátással?

V: Nem, ez a változat AC480V±10%-on van rögzítve. Kérje a 380 V-os változatot, ha a hálózata 230/400 V.

K: Mennyire hangos valójában a 60 dB?

V: Egy normál beszélgetés szintjén, a szekrénytől 1 méterre, teljes terhelés mellett mérve.

K: Erősödik a zaj éjszaka?

V: Csak akkor, ha a terhelés és a hő igényli; a ventilátor sebessége a hőmérsékletet követi, nem az órát.

K: Milyen méretű adagolóra van szüksége egy 120 kW-os egységnek 480 V-on?

V: Körülbelül 150 A fázisonként teljes terhelésnél a margin előtt; a mérnöknek úgy kell méreteznie a megszakítót, hogy legyen szabad mozgástér a beindításhoz és a jövőbeni kiegészítésekhez.

K: A 32 hüvelykes képernyő növeli a zajt?

V: Nem, a panel passzívan hűtött és minden órában teljesen néma.

K: Szükséges-e transzformátor?

V: Nem, ha webhelye 480 V-os háromfázisú; az egységet úgy tervezték, hogy közvetlenül csatlakozzon egy ilyen szolgáltatáshoz.

K: Mire terjed ki a garancia?

V: 2 éves szabvány, amely magában foglalja a teljesítményfokozatot, a kijelzőt és a hűtőrendszert.

K: Telepíthetjük Kanadában?

V: Igen, ott a 480 V szabványos, és a tanúsító dokumentumokat a készülékkel együtt szállítják.
