180 kW-os nagy teherbírású integrált egyenáramú gyors EV töltő kereskedelmi flották számára

Mi ez a 180 kW-os szekrény, és miért határozza meg az O&M az élettartamra szóló költségét?

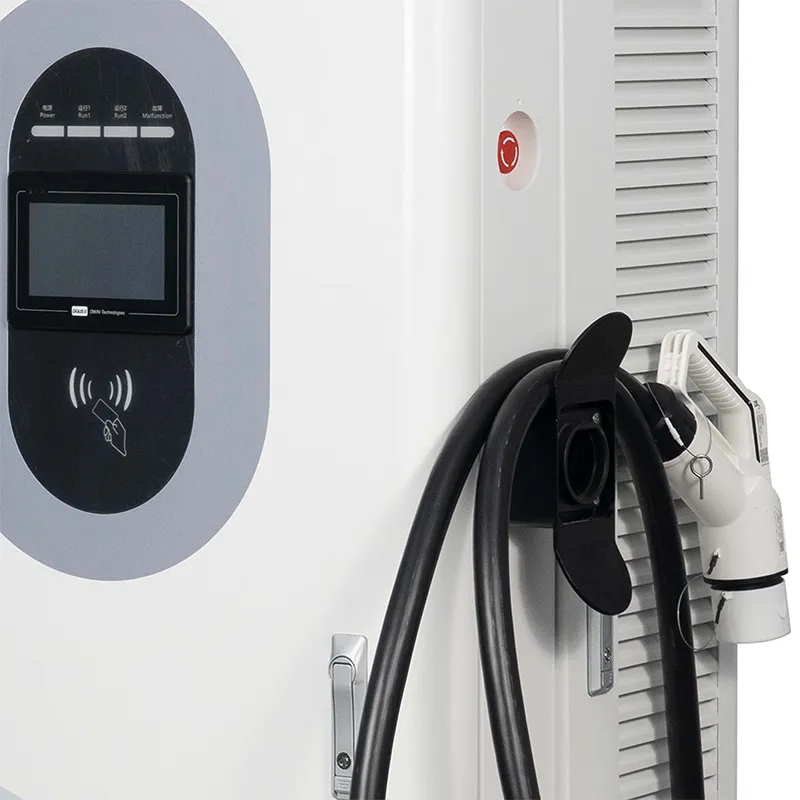

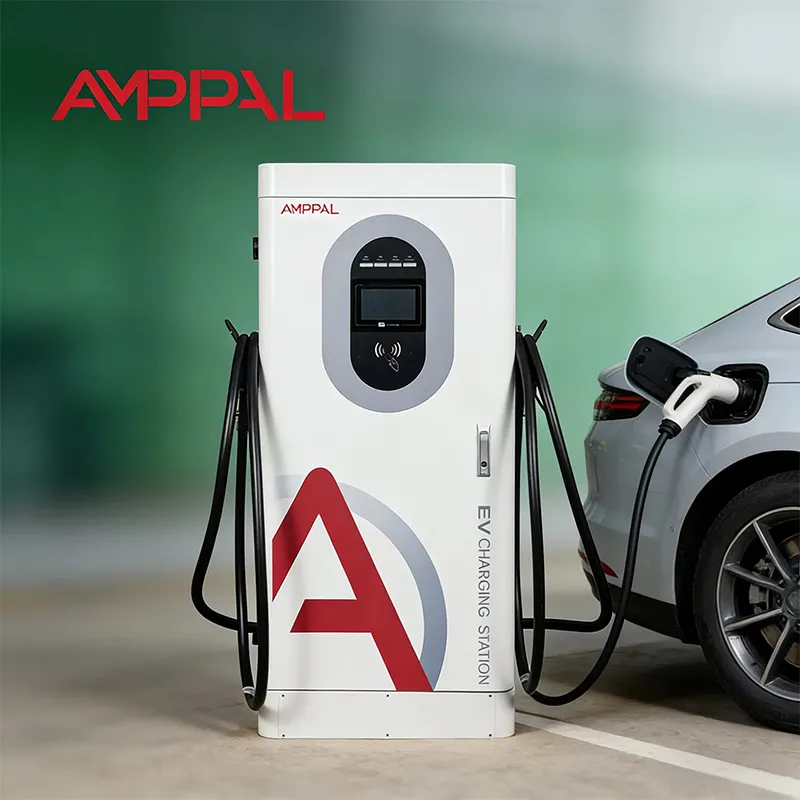

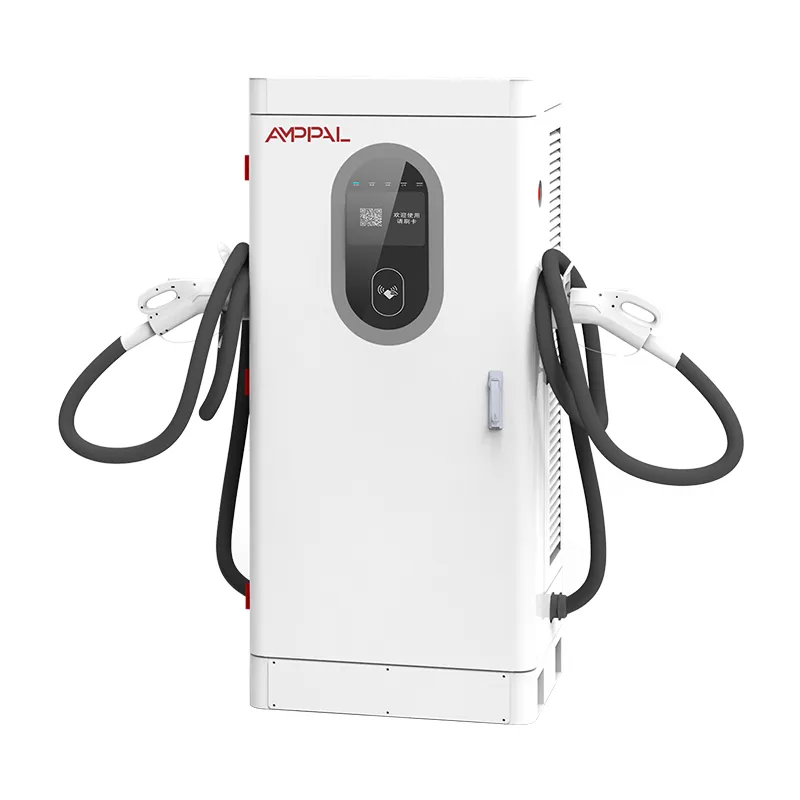

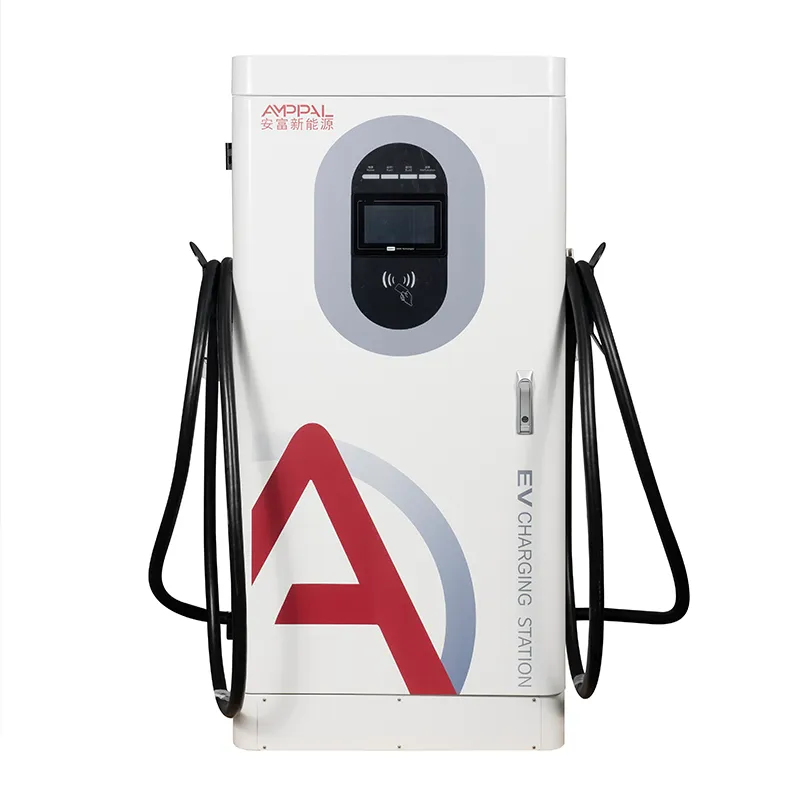

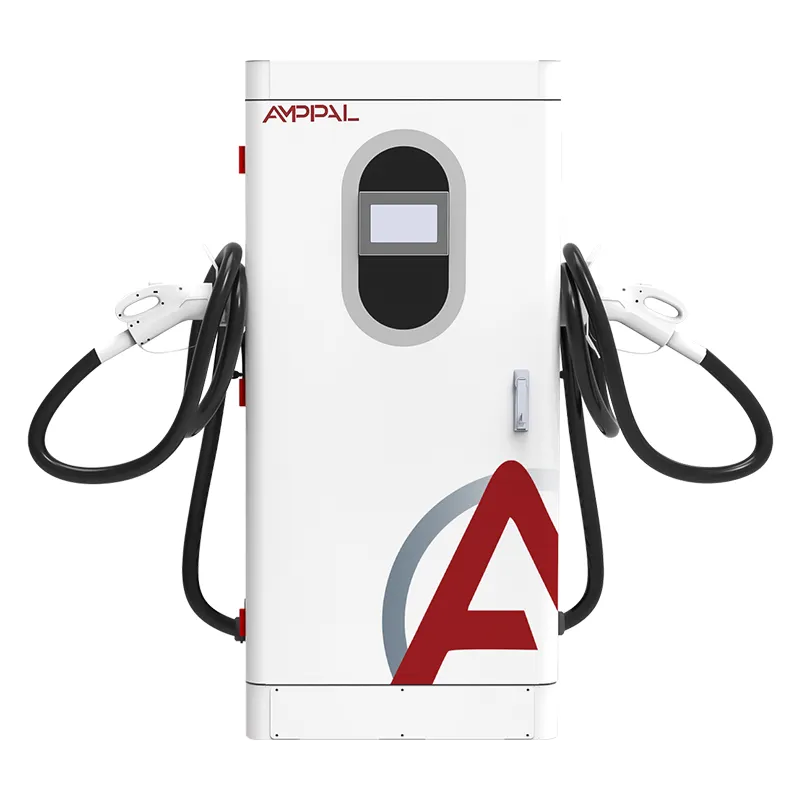

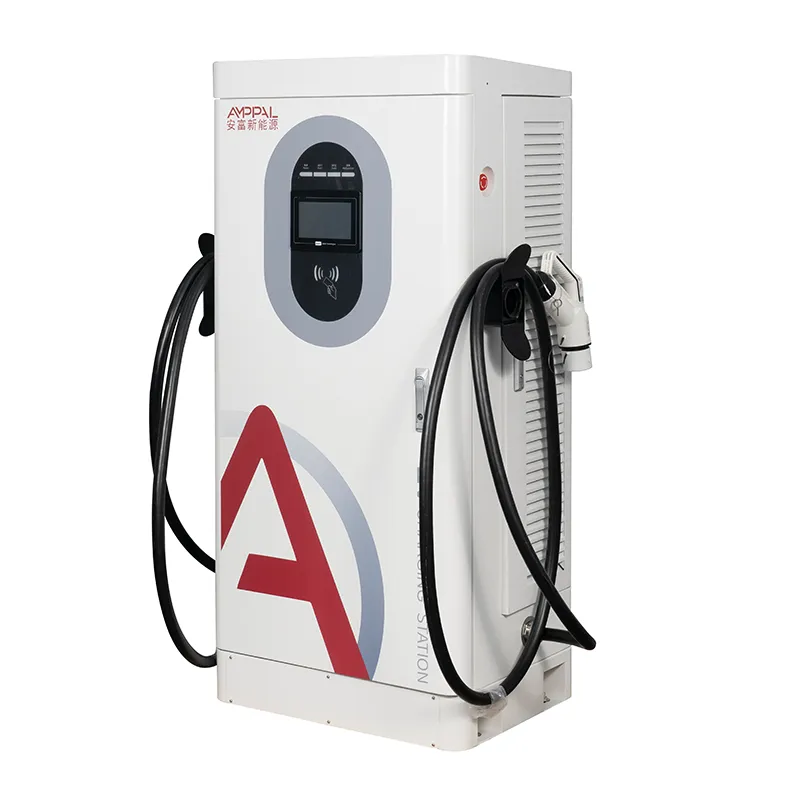

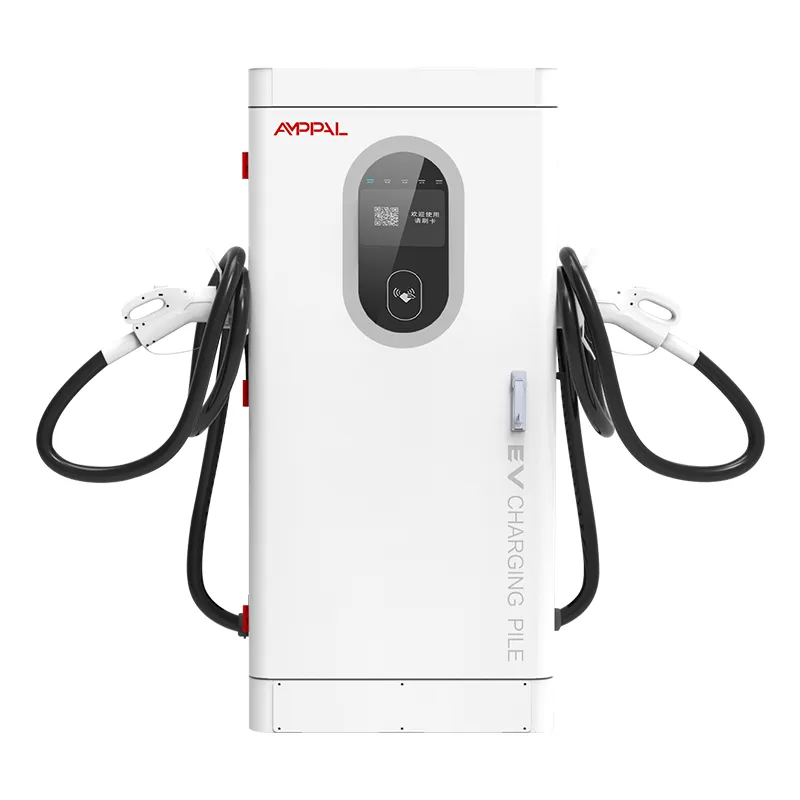

A 180 kW-os egyenáramú gyorstöltő általában a legdrágább gép egy kis helyen, és a legkevésbé felügyelt. Az AF-DC-180-Y-B-O-4-H egy padlón álló integrált szekrény: tápmodulok, vezérlő, 7 hüvelykes érintőképernyő, RFID-olvasó, kártyaterminál és két töltőpisztoly egy 1620 × 750 × 560 mm-es testben. Csavarozza fel egy alátétre, táplálja AC380V-ra, és úgy működik, hogy senki sem nézi.

A vételár talán egyharmada annak, amibe ez a gép nyolc év alatt kerül. A többi veszteség, leállás és szervizlátogatás, ezért ez a modell mérnöki költségvetését hibafelismerésre és távoli helyreállításra költi. A tizenhárom biztonsági funkció, az OCPP riasztások jelentése és a szervizmodell a javítás idejét jelentik. A vásárlók általában flottaüzemeltetők és telephelytulajdonosok, akiknél nincs mérnök a bérlistán, így a gépnek magának kell megmagyaráznia a problémáit.

A 13 biztonsági funkció és az egyes meghibásodások

Minden védelem egy adott hibamódhoz van hozzárendelve, nem pedig jelölőnégyzetként van becsavarva. Abban a sorrendben, amikor hiba érné a gépet:

A szigetelésfigyelés figyeli az egyenáramú oldalon a lassú földelési szivárgást, ami a klasszikus öregedési kábelhiba. Egy beállított küszöbön riaszt ahelyett, hogy kemény zárlatra várna.

A polaritásváltás elleni védelem blokkolja a kimenetet, ha a pisztoly fordított csapokkal találkozik, megvédve a jármű elektronikáját a gondatlan csatlakoztatástól.

A villámvédelmi sönt kiütéseket okoz mind a váltakozó áramú bemeneten, mind az egyenáramú kimeneten, ami valódi probléma a szabaddá vált vidéki padokon.

A váltakozó áramú túlfeszültség, alacsony feszültség és fázisvesztés 380 V ±15%-on kívülre csökkenti az egységet, így a kimaradások és a hálózati duzzadások soha nem érik el a tápmodulokat.

Az egyenáramú túláram, a rövidzárlat és a kimeneti túlfeszültség három külön kioldás, mivel a sérült pisztoly, a meghibásodott modul és a rosszul viselkedő jármű eltérő reakciót igényel.

A túlmelegedés leállítása, a pisztoly hőmérsékletének figyelése, a maradék szivárgás észlelése, a vészleállítás és a zárt burkolat teszi teljessé a hő- és emberbiztonsági réteget.

Műszaki előírások

Helyek, ahol a 180 kW-os szekrény megérdemli

Felügyelet nélküli éjszakai raktárok, ahol a hajnali 2-kor bekövetkezett hiba azt jelenti, hogy reggel 6 órakor halott flotta.

Kiskereskedelmi és éttermi telkek, amelyek éjszaka bezárnak, de még mindig szükségük van a gépekre, hogy online maradjanak.

Vidéki vagy folyosói helyek, ahol egy szervizlátogatás egy teljes utazási napba kerül.

Kis kereskedelmi flották, amelyek szűk napi menetrend szerint szállítanak szállítókocsikat.

Vékony helyi támogatási hálózatokkal rendelkező piacok, ahol a távoli felbontás az egyetlen gyors lehetőség.

A hibától a javításig: A távdiagnosztikai munkafolyamat

Amikor egy védelem kiold, a szekrény hibarekordot ír egy időbélyeggel, a modul sorozatszámával és a mért értékekkel, majd az OCPP 1.6j-n keresztül továbbítja a platformra. Látja a hibakódot a műszerfalon - szigetelési riasztás, csatlakozó túlmelegedés, rács süllyedés - mielőtt a következő vezető megérkezik.

A terepen látott három riasztás közül kettő öngyógyító vagy hamis: a poros csatlakozó egyszer magas hőmérsékletet jelez, a hálózat lemerülése két másodpercre feszültség alatti állapotot kapcsol ki. A munkafolyamat tehát a következő: olvassa el a kódot, ellenőrizze a feszültség- és hőmérsékletértékeket a portálon, majd döntsön a távoli visszaállítás és a helyszíni látogatás között.

Ha a távoli alaphelyzetbe állítás törli az eseményt, az naplózásra kerül a garanciális és biztosítási nyilvántartásokhoz. Ha nem, a kód megmondja a technikusnak, hogy melyik fiókot nyissa ki; A legtöbb mechanikai javítás csatlakozócsere vagy modulcsere, mindkettő 13 mm-es villáskulccsal és egy tartalék modullal kivitelezhető.

A riasztások súlyossága a platformon belül lépcsőzetes: az információs események csendesen naplózódnak, míg a szigetelési riasztások és a pisztoly túlmelegedése SMS-t vagy e-mailt küld az ügyeletes mérnöknek. Így egy éjszakai műszakos probléma reggeli döntést kap a délutáni felfedezés helyett.

A fájlban lévő tanúsítványok és a mögöttük lévő tesztek

A modellhez tartozó CE, CB, TÜV, UL és CCC tanúsítványok kérésre másolatban is elérhetők.

A 13 biztonsági funkció megfelel az EN IEC 61851-1:2019 és 61851-23:2014 szabványoknak.

Minden tétel 48 órás beégetéssel rendelkezik 40°C-os környezeti hőmérsékleten, naplózott kimenettel, hatékonysággal és kommunikációval.

Minden tételből egy mintaszekrény megy át a 96 órás sópermetező kamrán.

Minden egyes védelmi kioldást gyárilag tesztelnek, nem csak dokumentálnak.

A nagypotenciálú (hipot) és a földelés folytonossági ellenőrzését megismétlik a kész egységeken, és az eredményeket csatolják a soros rekordhoz.

Az épület belsejében: Nyolc lépés a fémlemeztől a ládáig

A burkolat CNC lyukasztása, hajlítása és lézeres vágása, majd hegesztés és porfestés.

Egy szakaszos minta belép a 96 órás sópermetező kamrába, miközben a gyártás folytatódik.

Az AC bemeneti fokozatok és az egyenáramú tápmodulok külön vonalakra épülnek, és soha nem keverik össze.

Bejövő ellenőrzés a SiC modulokon, csatlakozókon, RFID kártyákon és a kártyaterminálon.

Vezetékezés nyomatékvezérelt kapcsokkal és vizuális minőségellenőrzési jellel minden csatlakozáson.

48 órás beégés 40°C-on naplózási kimenet, hatékonyság és kommunikációs stabilitás.

Minden védelmi kioldás működési tesztje, beleértve a kényszerszigetelési riasztást is.

Csomagolás, raklapozás és a feladás előtti fotóriport sorozatszámokkal.

Méretezési útmutató: Amikor ez a 180 kW-os szekrény nem való Önnek

Ha webhelye csak 400 V-os autókat szolgál ki 30 perces szakaszokban, akkor a 180 kW több gép, mint amennyit a forgalom indokolna; egy 120 kW-os egység az alacsonyabb capex-en ugyanazt a sort törli. És ha 800 V-os teherautókhoz 30 perc alatti feltöltésre van szüksége, akkor ez is rossz választás – ez a terhelés folyadékhűtést kíván.

Az AF-DC-180-Y-B-O-4-H 160-250 kVA-es transzformátorral rendelkező helyszínekre alkalmas, és a gazdaságosságot az üzemidő, nem pedig a fő teljesítmény vezérli. Ha a hálózati megfelelés vagy a fizetési módok jelentik a fő gondot, 80 kW-os és 60 kW-os modelljeink ugyanazt a szekrényes platformot használják.

Vásárolja meg azt a gépet, amelyet a transzformátora képes táplálni. Egy 180 kW-os egység gyenge hálózaton, amely soha nem ad le 100 kW-nál többet, jelvény, nem üzlet.

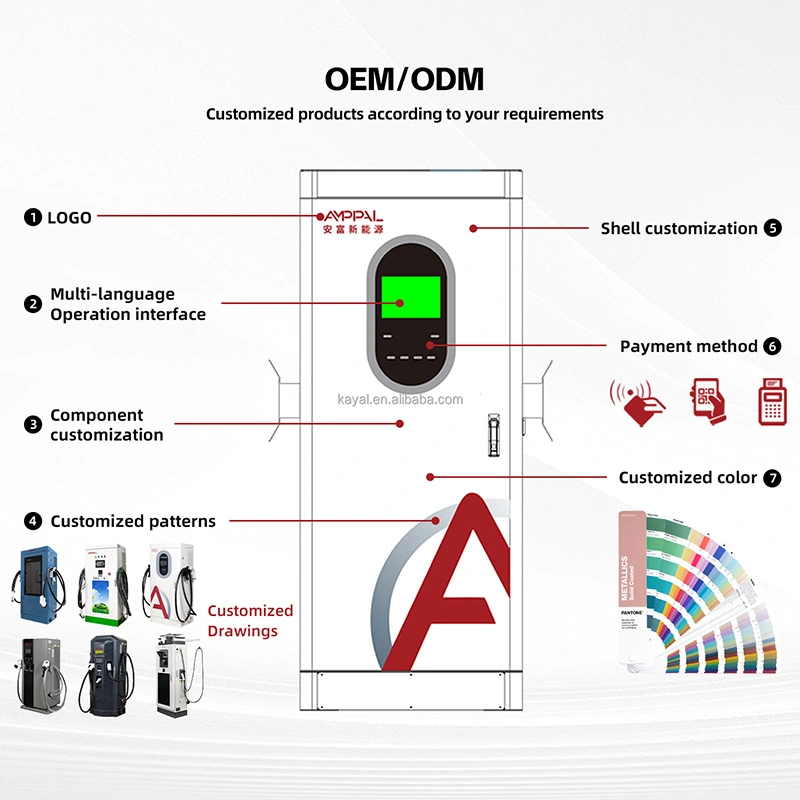

Miért rendelnek az üzemeltetők közvetlenül a gyárból?

Próbarendelések elfogadása 1 egységtől új piacokra; konténer ára 10+ egységre.

A raktárkészletek 15-20 munkanapon belül távoznak; Az OEM-változatok körülbelül 7-10 napot adnak hozzá.

A garanciális igények a gyártóhoz illetik, nem viszonteladói láncon keresztül.

A pótmodul árát vásárláskor egyeztetjük, így a javítási költségek előre ismertek.

Angolul beszélő távoli támogatás, hozzáféréssel az OCPP platformhoz az üzembe helyezés során.

Csomagolási, berakodási és szállítási dokumentumok

A szekrényt függőlegesen, körülbelül 1720 × 850 × 660 mm-es rétegelt lemez ládában szállítják, hab saroktömbökkel és páratartalom-zsákkal. A kereten lévő emelőszemek lehetővé teszik, hogy a targonca vagy daru az egész egységet megdöntése nélkül mozgassa.

A rakodási terveket a ládaméretek alapján számítjuk ki rendelésenként; 40 lábos konténerenként négy szekrény egy tipikus standard terv, a rögzítősíneknél merevítve.

Exportcsomagolási lista, kereskedelmi számla és tanúsítványok kísérik a szállítmányt; az eredeti bizonyítványmásolatokat külön kézbesítjük.

Értékesítés utáni: MTTR, tartalék készletek és a 2 éves futamidő

A kétéves normál garancia a tápmodulokra, a vezérlőre, a HMI-re, a csatlakozókra és a kártyaterminálra vonatkozik; a fogyóeszközök, például a kábelek védve vannak a gyártási hibák ellen.

Felügyelet nélküli helyszínre ajánlott pótalkatrészek: négy szekrényenként egy tápmodul és egy vezérlőkártya, a megrendeléssel együtt szállítjuk.

Tipikus felbontási idők: távoli visszaállítás kb. 15 perc, csatlakozócsere kb. 30, modulcsere kb. 45 perc.

A diagnosztizálás során a technikusok csatlakozhatnak egy élő OCPP-munkamenethez az Ön platformjával.

A firmware-frissítések a hálózaton keresztül jelennek meg, így a javítások látogatás nélkül megérkeznek.

A féléves megelőző ellenőrzés – szűrők, nyomaték-újraellenőrzés, csatlakozókopás – az ajánlott karbantartási terv része.

Telepítés és karbantartás: Rossz vs jobb

Hibás: a szekrényt puszta talajon állni. Jobb oldalon: 150 mm-es beton alátét, rögzítőcsavarok és az ajtótól lefelé lejtős vízelvezető.

Hibás: meglazultak a betemetett táp- és kommunikációs kábelek. Jobbra: különálló vezetékek húzókötéllel a későbbi cseréhez.

Hibás: figyelmen kívül hagyja a negyedéves légszűrő-ellenőrzést. Jobbra: a forró évszak előtt tisztítsa meg vagy cserélje ki a szűrőket, nem pedig utazás után.

Rossz: a szigetelési riasztást lágy figyelmeztetésként kezeli. Jobbra: először a pisztoly leválasztása, a leolvasás naplózása és a csatlakozó nedvességének ellenőrzése.

Hibás: modul cseréje, miközben a szekrény él. Jobbra: zárolás, erősítse meg a készenléti LED-et, majd csúsztassa be a tartalékot.

Három kezelő beszél a 180 kW-os egységek online tartásáról

Az Egyesült Arab Emírségekben egy logisztikai szolgáltató négy egységet üzemeltet egy felügyelet nélküli sivatagi raktárban. A por volt az igazi ellenség: nyáron havonta kétszer jelentek meg a szigetelési riasztók, és a távoli visszaállítás a legtöbbet a reggel 6 órai műszak előtt kezelte. A panasza őszinte – az érintőképernyő vakítóan csillog a közvetlen napfényben, így a HMI nehezen olvasható délben.

Egy kazahsztáni üzemanyagkút-lánc néhány hetente kapott fáziskimaradási riasztást télen. A helyi hálózat rövid időre lemerült, a kabinet naplózta, és a műszerfali trend egy héten belül láthatóvá tette a hálózatüzemeltető hibáját. Nem volt szükség helyszíni látogatásra.

Egy mexikói kiskereskedelmi bevásárlóközpontban 40°C-os napokon riasztották a csatlakozók hőmérsékletét. Az érintkezők tisztítása és egy elhasználódott fegyver cseréje megoldotta; a tartalék pisztoly az eredeti rendeléssel érkezett, így a javítás egy órát vett igénybe.

GYIK: Felügyelet nélküli 180 kW-os webhely működtetése

K: Mi történik, ha az egység hajnali 2-kor leáll?

V: A hiba naplózásra kerül, és az OCPP-n keresztül a platformra kerül; a portál távoli visszaállítása helyreállítja a legtöbb eseményt.

K: Hogyan olvassam ki a hibakódot?

V: A 7 hüvelykes képernyő eseménynaplójában vagy a platformon; minden kód leképeződik a szervizkönyv egy szakaszára, és az élő értékek a kód mellett jelennek meg.

K: Milyen MTTR-t tervezzek?

V: Körülbelül 15 perc távoli alaphelyzetbe állításhoz és 45 perc modulcsere helyszíni cseréjéhez.

K: A szigetelési riasztókhoz mindig technikusra van szükség?

V: Nem. Először ellenőrizze a csatlakozó nedvességét és szennyeződését; tisztítás és visszaállítás után a legtisztább. Csak a tartós vagy ismétlődő riasztások esetén kell felkeresni.

K: Egy személy cserélheti a tápegységet?

V: Igen. A fiókos modul kicsúszik a kikapcsolás után; a kézikönyv körülbelül két oldalon fedi le.

K: Milyen alkatrészeket vegyek?

V: Egy tápmodul és egy vezérlőkártya négy szekrényenként a szokásos ajánlásunk.

K: A garancia kiterjed a villámcsapás okozta károkra?

V: A túlfeszültség eseményeket esetről esetre ellenőrzik; a cserélhető túlfeszültség-levezetők szabványos helyszíni alkatrészek.

K: A 180 kW-os folyamatosan tölthető internet nélkül?

V: Igen. A töltés offline állapotban folytatódik, a tranzakciókat pedig a rendszer tárolja és küldi, amikor a link visszatér.
