3,5 kW-os hordozható AC EV töltő lakossági használatra

Időjárásállóság, amely túléli a tömlőt

A töltő kültéri tisztaságának leggyorsabb módja a második számjegy leolvasása. Az IP54 fröccsenést jelent; Az IP65 tömlőt jelent. Ez a falra szerelhető egység a második típus.

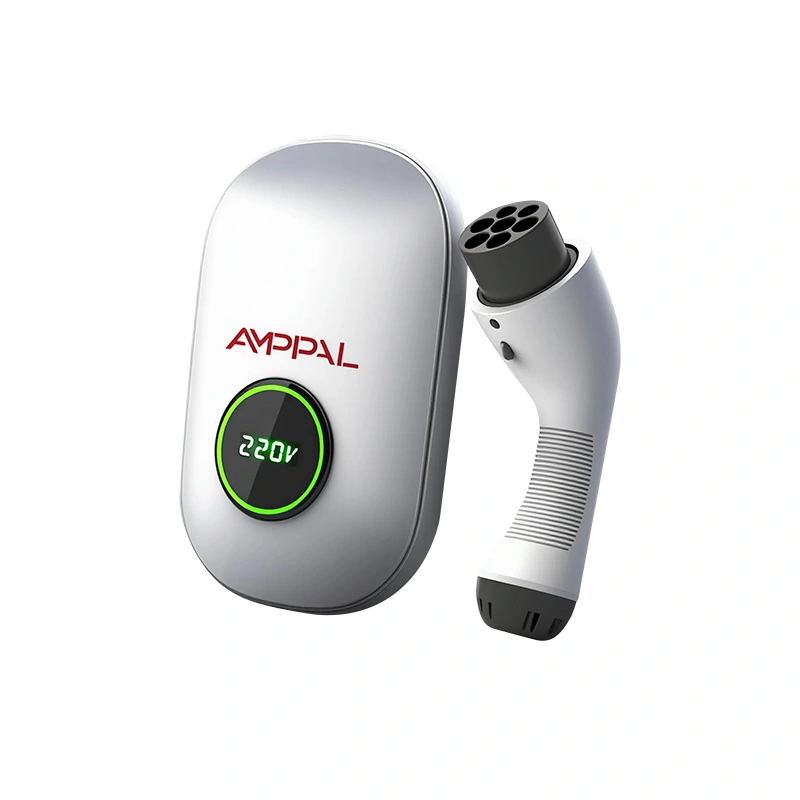

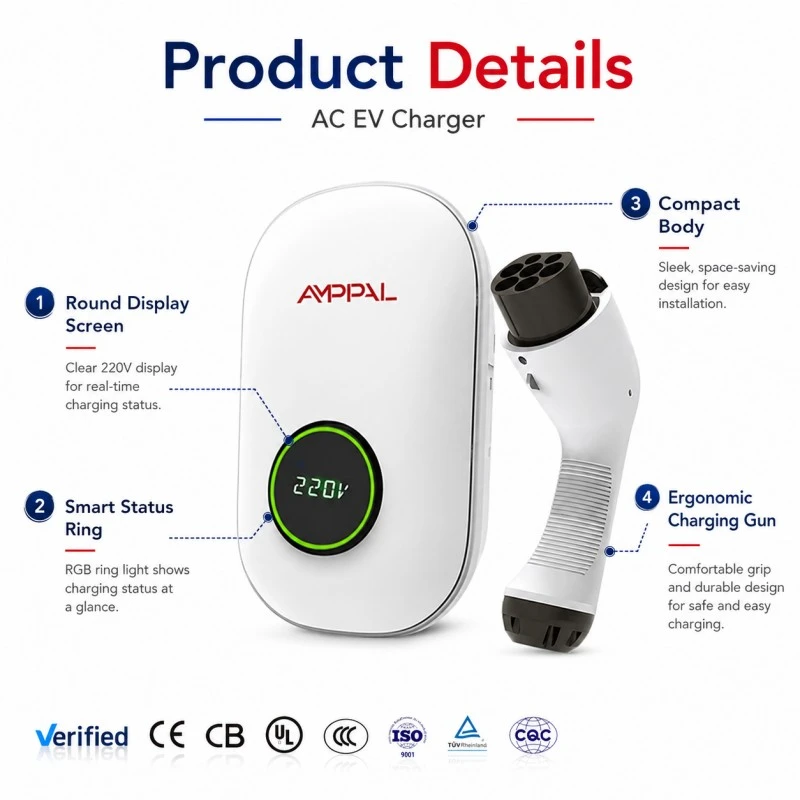

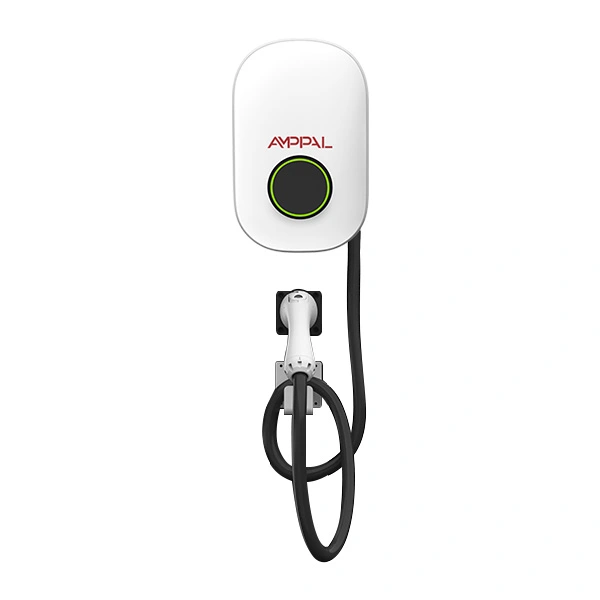

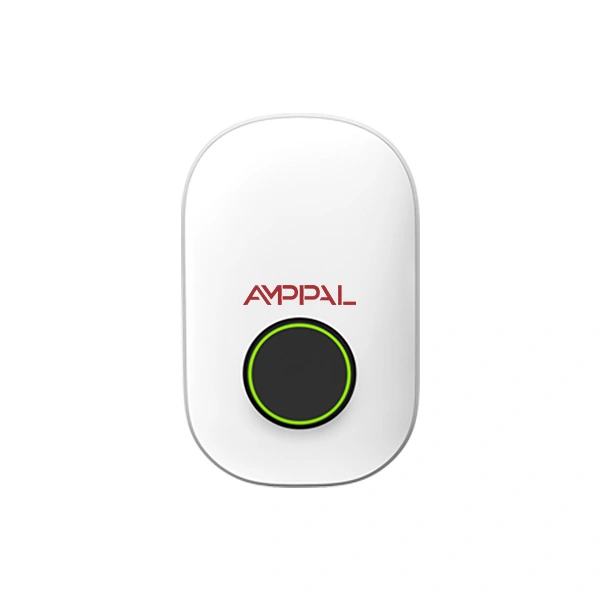

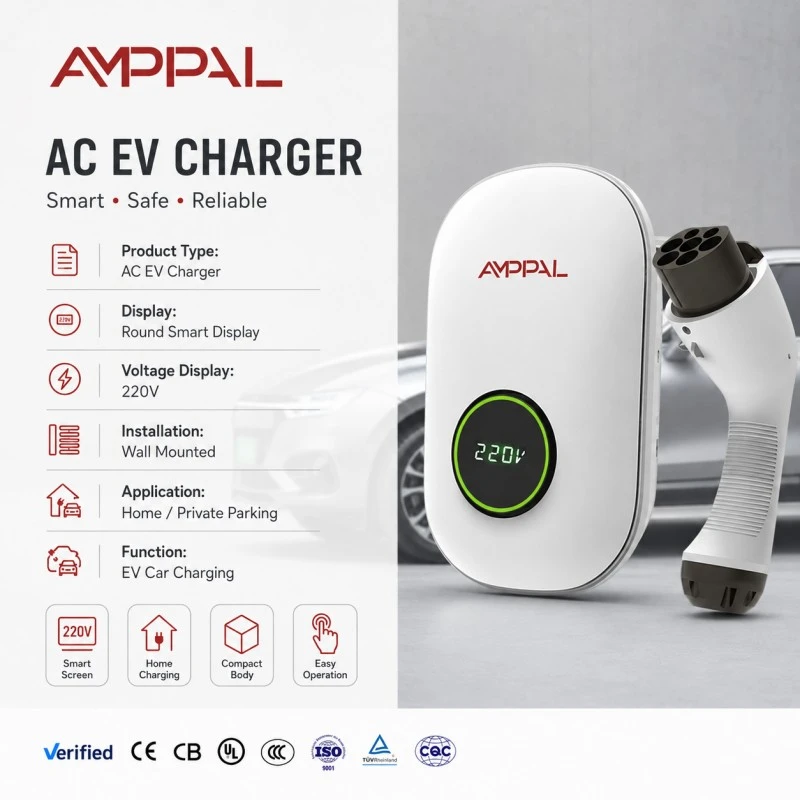

Az AMPPAL 3,5 kW-os hordozható AC EV töltő lakossági használatra (AF-AC-3,5-B-A-O-1/2-SF) egy 304 x 191 x 95 mm-es műanyag házas fali doboz egy 2-es típusú aljzattal, 16A névleges 220 VAC egyfázisú. Bluetooth-on, WiFi-n és AMPPAL alkalmazáson keresztül csatlakozik, és IP65 besorolású, -30°C és +50°C közötti működési tartományban.

Olyan helyekre építettük, ahol egy normál töltő nem éli meg: sós levegő, porvihar, monszun eső és a takarítócsapat magasnyomású mosója. A sóspray, a szilícium-dioxid por és a magasnyomású mosók a három gyilkos; ez a ház mindhárom köré épül.

Nincs letörölhető érintőképernyő, és nincs korrodáló billentyűzet sem; az interfész a telefonja. Ezeknek az alkatrészeknek az eltávolítása szándékos: kevesebb nyílás van a burkolatban, kevesebb dolog, amelyet a sós levegő megtámadhat.

Öt módon az IP65 megváltoztatja a kültéri töltést

A porállóság különbözik a porállótól: a 6 azt jelenti, hogy nem jutnak be részecskék még kőbányában vagy sivatagi építkezésen sem.

A vízsugarak használata megengedett: tisztítás közben le lehet tömlőzni az egységet, pontosan így hal meg a legtöbb kültéri töltő.

A tömített ház megvonja a vállát a páralecsapódásnak kitett éghajlattól; a tömítést egyenletesen összenyomja az előlap csavarmintája.

A -30°C és +50°C közötti tartomány lefedi a skandináv téleket és az öböl menti nyarakat fűtés vagy ventilátor nélkül.

A műanyag ház nem jelent rozsdásodást: nincsenek csupasz fémélek, nincsenek korrodáló csuklócsapok, és a test elég könnyű az egyszemélyes telepítéshez.

Egyval kevesebb a hiba: a kártyaolvasó és a billentyűzet hiánya kevesebb nyílást jelent a burkolatban, és kevesebb alkatrészt jelent a sós levegő megtámadására.

Műszaki előírások

Környezetek, amelyekre ez az egység készült

Tengerparti házak és nyaralók, ahol a víztől 500 méteren belül mindenre rátelepszik a sópermet.

Építkezési kabinok és szerszámkamrák poros területeken, ahol a finom por kisebb csatlakozókká őrlődik.

Monszun éghajlat: a fali tartó és a lefelé néző aljzat leereszti a vizet, mielőtt összecsapódna.

Gazdasági melléképületek és istállók magas páratartalmú és rendszeres mosási rutinnal.

Hideg régiók, ahol a -30°C-os tél megöli az olcsóbb elektronikát; az egység a teljes tartományra van besorolva.

Ideiglenes és bérelhető beállítások: könnyű, falra szerelhető és könnyen mozgatható a helyek között.

Garázs és kocsibeálló falak, ahol egész éjszaka csöpög a páralecsapódás; a lezárt deszka vállrándítással leveszi a páratartalmat.

Üdülési ingatlanok bérbeadása, ahol a vendégek nehezen viselik a felszerelést; a tömlőlehúzást túlélő egység túléli a legtöbb vendéget.

Mi történik belül, ha esik

A víz először találkozik az előlappal. Az IP65-ös tömítés a fedél mögött helyezkedik el, és a kábeltömszelence tömíti a belépési pontot; nincs szellőzőnyílás az eső számára, mert az egység konvekciós hűtése a burkolat felületén keresztül történik.

A Type 2 aljzatnak saját fedele van. Amikor egy autót bedugják a konnektorba, maga a csatlakozó viszi az időjárásállóságot; üresjáratban a fedél távol tartja az esőt és a port az érintkezőktől.

Amit az IP65 nem jelent: merülést. A besorolás a vízsugárra és az esőre vonatkozik, nem a tócsákra, ezért úgy szerelje fel az egységet, hogy az aljzat lefelé van döntve, és tartsa az alapot az árvíz szintje felett. Az oldalsó esős helyeken a süllyesztett aljzat és az alacsony profilú fedél hosszabb utat biztosít a víznek, mielőtt elérné az érintkezőket.

A hideg viselkedés is megérdemel egy sort: a tömített térfogat keveset lélegzik, így a nedvesség az illesztéseknél blokkolódik, nem pedig a szellőzőnyílások irányítják. Extrém fagyasztási-olvadási ciklusokban továbbra is javasoljuk az eresz alá történő felszerelést, ami nem kerül semmibe, és eloszlatja az utolsó kétséget.

Tesztelés az IP65 minősítés mögött

A kötegelt mintákon IPX5 vízsugár-tesztet végeznek az IEC 60529 szerint: 6,3 mm-es fúvóka 12,5 liter/perc sebességgel, minden szögből három percig permetezve.

A porkamra futtatása az IP6X eljárás szerint nyolc óra elteltével ellenőrzi, hogy nincs behatolás.

Az egységek 100%-a átmegy a hi-pot dielektrikum és a földelés folytonossági ellenőrzésén.

Hőciklus -30°C és +70°C között az IEC 60068 szerint, plusz 96 órás sópermet a mintavételi egységekre.

48 órás teljes terhelésű beégés zárt burkolat mellett, miközben a belső hőmérséklet naplózásra kerül.

RoHS/REACH-kompatibilis alkatrészek az ISO 9001:2015 szerint; CE az alacsony feszültség és az EMC irányelvek szerint.

Minden egység sorozatszáma hozzá van kapcsolva a tesztrekordokhoz, így a tételtanúsítvány egy adott gyártási napra visszavezethető.

Hogyan készül a ház: nyolc lépés

Fröccsöntés: a ház fröccsöntése a szerszámba kialakított tömítéshoronnyal és rögzítési pontokkal történik.

Tömítés felfekvése: az IP65-ös tömítés fel van szerelve, és háttérvilágítás mellett ellenőrzik, hogy van-e folytonos perem.

PCBA: a tápegység, a Bluetooth/WiFi modul és a mérés az SMT vonalon van feltöltve.

Védőbevonat: az alaplap vékony, konform bevonatot kap a végső összeszerelés előtt.

Aljzat és kábel tömszelencé, a tömítés működését biztosító specifikáció szerint megnyomva.

A firmware-betöltés és az alkalmazáspárosítás ellenőrzése.

IP-mintavétel: minden tételből egységek kerülnek a vízsugár-berendezésbe.

Hi-pot, vizuális minőségellenőrzés és csomagolás; a normál megrendelések 15-20 munkanapon belül kiszállításra kerülnek.

Megfelelő szerszám, megfelelő helyszín: A 3,5 kW-os választás

A 3,5 kW lassú, állandó töltés: nagyjából 15-17 km hatótávolság óránként egy tipikus elektromos autónál, és teljes éjszakai feltöltést a legtöbb ingázó számára. Akkor válassza, ha a parkoló órákig parkol, és az áramkör egy közönséges 16A-es aljzat.

Ne válassza azt, amikor fordulásra van szüksége. A kétóránként kerékpározó taxiflotta 7 kW-ot vagy 11 kW-ot igényel, a háromfázisú szolgáltatást nyújtó depónak pedig nem szabad 3,5 kW-os dobozokat futtatnia. Ez egy otthoni és könnyű kereskedelmi eszköz, nem egy áteresztőgép.

Ahol valóban nyer: a kültéri expozíció dönt, nem az erő. Ha a hely tengerparti, poros vagy fagyos, az IP65-ös héj még szerény teljesítmény mellett is igazolja magát.

Összehasonlítva egy 7 kW-os egyfázisú egységgel? A 3,5 kW-os 16 A-t, a 7 kW-os 32 A-t fogyaszt; sok régebbi házban és nyaralóban van 16A-es áramkör, de nem 32A-es. Amikor a vezetékezés diktálja a választást, a 3,5 kW-os teljes mértékben elkerüli az újrahuzalozást.

Miért részesítik előnyben a vásárlók az AMPPAL kültéri egységeket?

Az IP65 tesztelt, nem feltételezhető: a vízsugár és a porkamra eredményei tételenként állnak rendelkezésre.

Helyi vezérlés Bluetooth-on és WiFi-n keresztül az AMPPAL alkalmazással; munkamenet indításához nincs szükség felhőfiókra.

Kompakt 304 x 191 x 95 mm-es ház és egyszemélyes falra szerelhető felszerelés.

CE minősítés, 2 év normál garancia, 15-20 munkanap átfutási idő, MOQ 1 db.

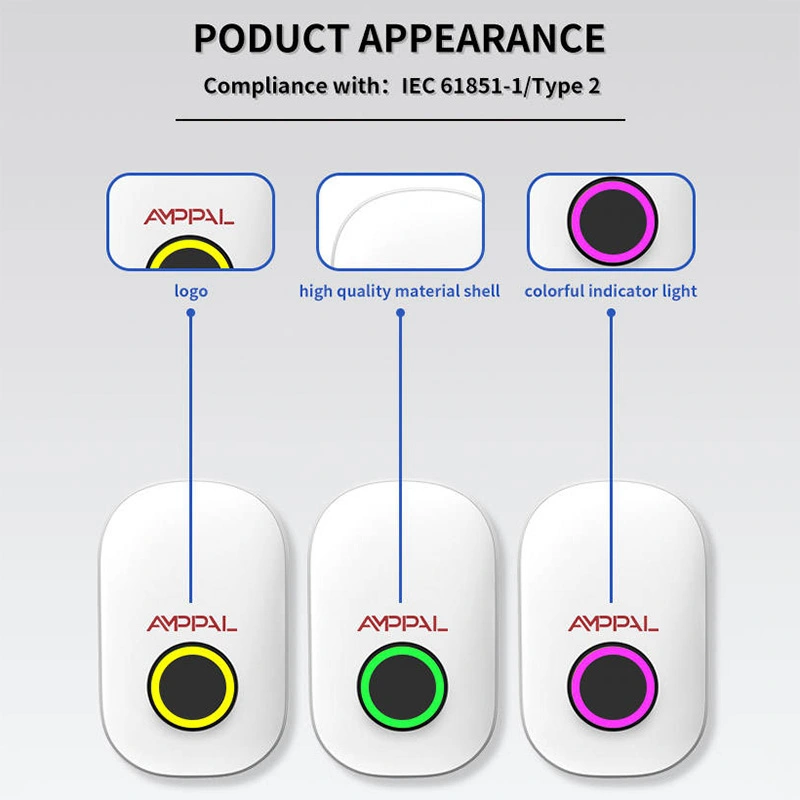

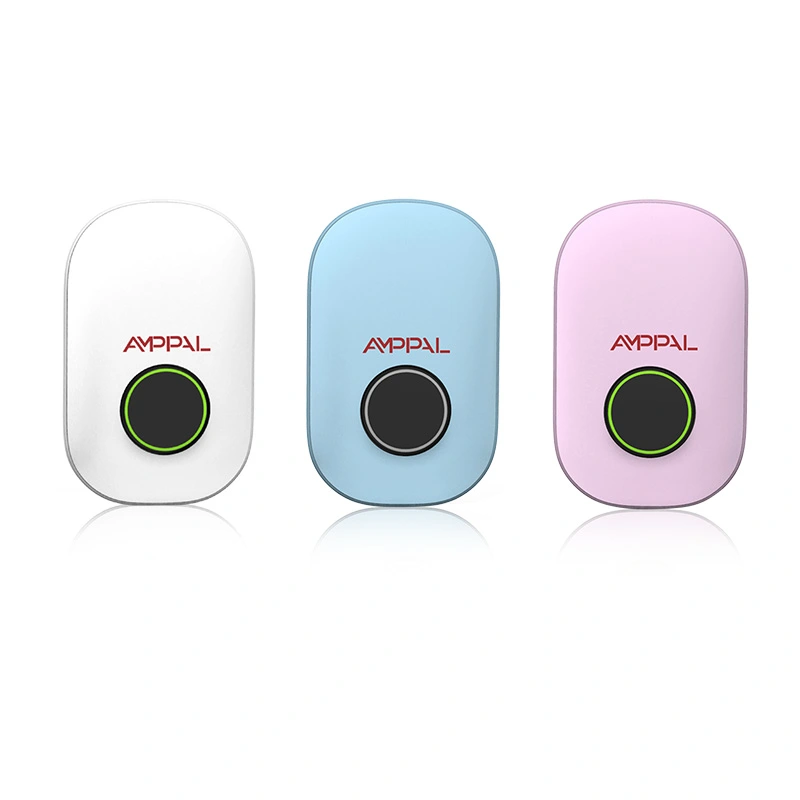

OEM/ODM: a logó, a ház színe és az alkalmazás márkajelzése testreszabott; 2014 óta több mint 40 országba exportál.

Raktárbarát alkatrészek: a tömítés, a dugaszolóaljzat-fedél és a kábelszerelvények az egyetlen fogyóeszköz, így a forgalmazó egy kis készletet el tud tárolni, és lefedi a teljes telepített alapot.

Csomagolás és szállítás részletei

Mindegyik egységet kiskereskedelmi használatra kész, nagyjából 380 x 280 x 170 mm-es, hab elleni védelemmel ellátott kartondobozban szállítjuk, fali tartóval, csavarokkal és kézikönyvvel; bruttó tömege körülbelül 3 kg.

Negyven egység raklaponként két rétegben; egy 20 láb hosszú konténerben körülbelül 1500 egység, a 40 HQ-ban pedig nagyjából 3300 egység fér el, tehát a kis és nagy megrendelések is gazdaságosan szállíthatók. A forgalmazók gyakran kombinálják ezt a modellt a 7 kW-os és 11 kW-os változatokkal egy tartályban.

Az árajánlatok FOB Ningbo vagy Shanghai, EXW elérhető; a kereskedelmi számla, a csomagolási lista, a fuvarlevél, a származási bizonyítvány és a CE nyilatkozat minden szállítmányt kísér.

Támogatási és javítási szabályzat

2 év normál garancia a szállítástól számítva, amely kiterjed a gyártási hibákra, beleértve a lezárt elektronikát is.

24 órás műszaki válasz videodiagnosztikával.

Pótalkatrészek: tömítéskészletek, aljzatfedelek és kábelszerelvények a DHL/FedEx-en keresztül 2 munkanapon belül.

RMA fényképek és sorozatszám alapján: a csere vagy javítás megerősítése, mielőtt bármit visszaküld.

A tömítés elhasználódott: cserélje ki a tömítést, ha az egységet valaha is szétszerelik, és minden javítási rendeléshez mellékelünk egy friss tömítést.

Helyszíni javítás a legtöbb esetben lehetséges: az előlap és a tömítés standard szerszámokkal leszakad, így a sérült fedél nem jelent teljesen új egységet.

Kezelési és tisztítási megjegyzések

Hibás: az aljzat nyomásos mosása nyitott fedéllel. Jobbra: zárja le a dugaszolóaljzat fedelét, és fedje le a dugaszolt csatlakozót a tömlőzés előtt.

Hibás: a készüléket laposra kell szerelni, így a víz a felső szélén csapódik le. Jobbra: használja a konzol dőlésszögét, hogy az arc víztelenítsen.

Hibás: terepi kábelbevezetés fúrása a burkolaton keresztül. Jobbra: használja a gyári tömszelencet; egy terepfúrt lyuk az, ahová a víz bejut.

Hibás: padlószinten hagyja az egységet árvízveszélyes helyen. Jobbra: szerelje fel az ismert árvízvonal fölé; Az IP65 vízsugár-álló, nem merülésálló.

Hibás: a tömítés figyelmen kívül hagyása több éves UV-sugárzás után. Jobbra: évente ellenőrizze a tömítést, és cserélje ki, ha megrepedt; a készlet kevesebbe kerül, mint a diagnózis.

Vásárlói történetek a kemény éghajlatról

Egy nyaralótulajdonos a norvég tengerparton egy csónakház mellé szerelt egyet, 200 méterre a tengertől. Két téli sóspray után az egyetlen probléma egy merev foglalatfedél volt, amelyet szilikon spray-vel meglazított; az elektronika soha nem volt hibás.

Egy kenyai építőipari vállalkozó négy egységet tart a helyszíni kabinokban egy poros hegyvidéki területen. A telephelyvezető panasza a legtöbbnek az ellenkezője: az egységek annyira tömítettek, hogy a por sem tud kiszabadulni, napsütéses időben pedig vékony filmréteg gyűlik össze a képernyő előlapja mögött.

Egy chilei bányásztábor egy tételt rendelt a személyzet magaslati elhelyezésére. Elektromos művezetőjük a -30°C-os besorolást értékelte egy -18°C-os éjszaka után; korábban megnézte, ahogy az olcsóbb töltők -10°C alatt meghibásodnak.

A közös vonás ezekben a jelentésekben: senki sem telefonál vízkár miatt. A panaszok kozmetikai, merev fedő vagy kifakult káva, pontosan ennyibe kerülhet a tulajdonosnak egy időjárásálló kivitel.

Kérdések az időjárásálló töltéssel kapcsolatban

K: Valóban permetezhetek vizet közvetlenül a készülékre?

V: Igen, az IP65 védelmet nyújt bármilyen irányból érkező alacsony nyomású sugár ellen; tömlőzés közben tartsa zárva az aljzat fedelét.

K: Mi a különbség az IP54 és az IP65 között?

V: A második számjegy: 4 ellenáll a fröccsenésnek, 5 ellenáll a fúvókának; az első 6-os számjegy pormentességet biztosít.

K: Fagypont alatt töltődik az egység?

V: -30°C-ra van besorolva; az autó akkumulátorkezelése dönti el, hogy hidegen mennyi energiát fogad el.

K: Sárgul a műanyag ház a napon?

V: A ház UV-stabilizált, de több év szabadban elteltével kisebb felületi fakulásra kell számítani.

K: Mit csinál az alkalmazás felhőfiók nélkül?

V: A Bluetooth-párosítás, az indítás/leállítás és az élő teljesítmény kijelzés helyileg működik; A WiFi a konfigurálás után távoli hozzáférést biztosít.

K: Melyik aljzatot és kábelt tartalmazza?

V: Egy 2-es típusú aljzat rögzített kábellel; A CCS és a CHAdeMO nem elérhető az AC modelleken.

K: Beltérre is telepíthető?

V: Igen, az IP65-ös héj bárhol működik; beltéri használat csak kihasználatlan marad.

K: Mennyi az átfutási idő?

V: 15-20 munkanap standard modelleknél, MOQ 1 egység.
