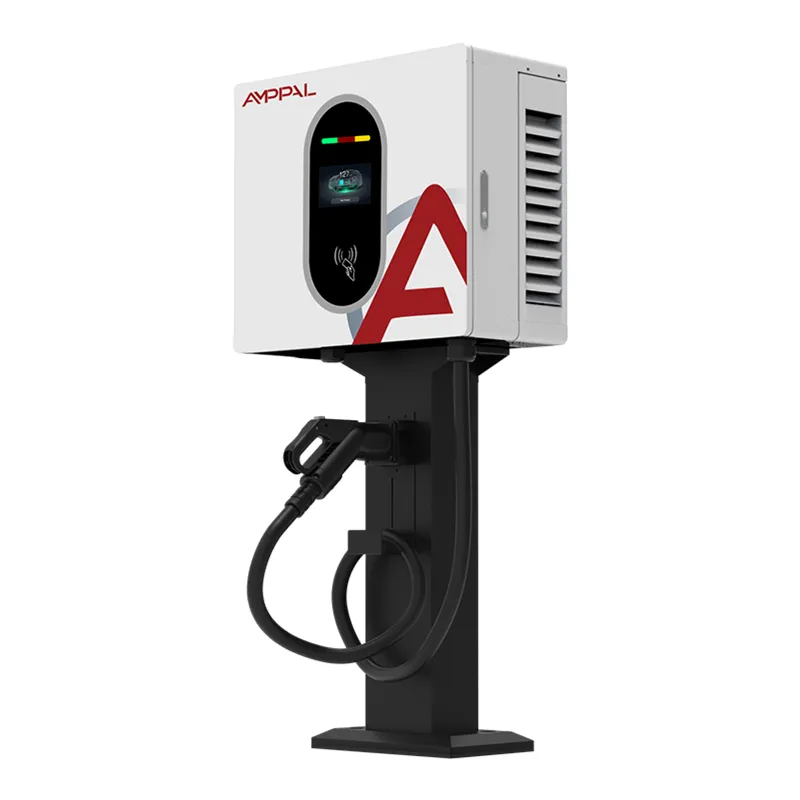

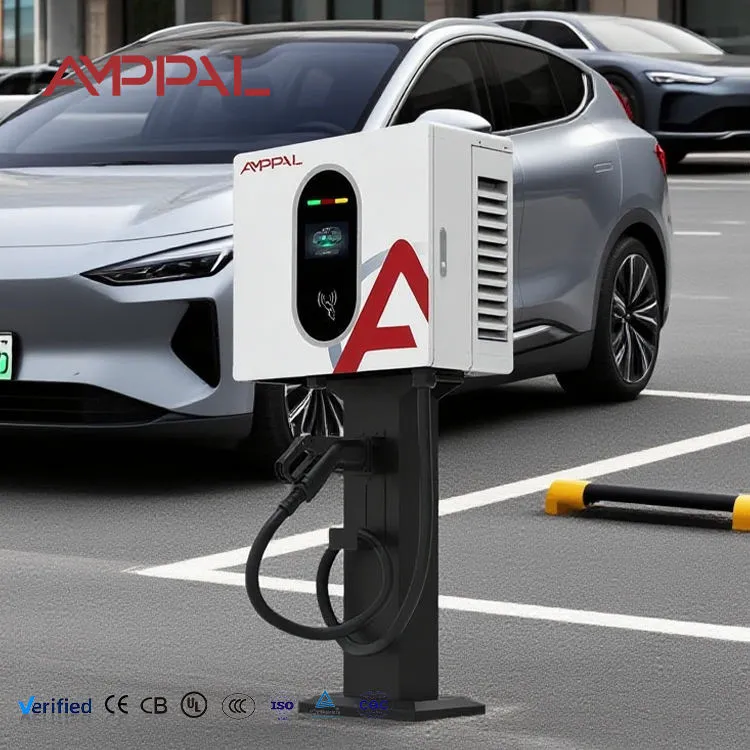

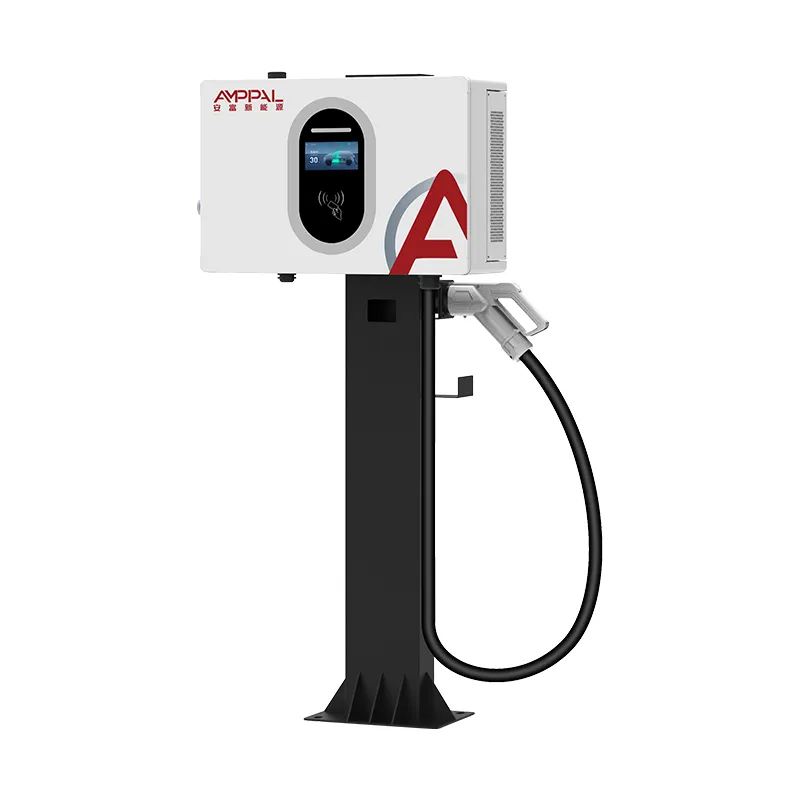

40 kW-os, nagy teljesítményű falra szerelhető egyenáramú elektromos töltő flottaraktárokhoz

A legnagyobb erő, amelyet falra helyezünk

Negyven kilowatt a praktikus mennyezet falra szereléshez, és pontosan megmondjuk, miért. Ezen felül a hőteljesítmény és az egységtömeg miatt a fali konzol rossz mérnöki megoldást jelent – ​​nehéz dobozt, kényszerszellőztetési korlátokat és olyan szerkezeti rögzítést kap, amelyet a legtöbb épülettulajdonos nem hajlandó aláírni. Az AF-DC-040-B-A-O-2-H pontosan ezen a határon helyezkedik el.

Amit kapsz, ha alatta maradsz, az jelentős. Nincs beton lábazat, nincs kábelárok, nem veszít el egy parkolóhelyet magához a töltőhöz, és nem változtat állandóan egy olyan felületen, amelyet csak bérelhet. A 2,2 méteres mennyezetű mélygarázsban gyakran a falra szerelhető egység az egyetlen, amely fizikailag működik.

A kimenet 0-133 A 200-1000 VDC-n – ugyanaz a feszültségablak, mint a 60 kW-os és 120 kW-os szekrényeink, egy olyan dobozból, amely kevesebb falfelületet foglal el, mint egy háztartási radiátor.

Mit takarít meg a falra szerelés?

Nincsenek mélyépítési munkák: a padlón álló szekrények általában alapozást, csővezeték-elvezetést és visszaállítást igényelnek. A falra szerelés teljesen eltávolítja ezt a vonalat a projekt költségéből.

Nincs elveszett parkolóhely: egy padlószekrény plusz a biztonsági távolság felhasználható területet fogyaszt. A falhoz vagy oszlophoz csavarozva az egység nem fogad semmit.

Alacsony mennyezet alatt is megvalósítható: 660 mm magas konzolon, alagsori parkolókba illeszkedik, ahol egy 1,9 méteres szekrény nem lépheti át a rámpa magassági korlátozását.

Megfordítható beépítés: bérelt helyiségekben az egység leválik a falról és a rögzítések rendben vannak. Sok földesúr jóváhagyja ezt, amikor megtagadja az alapozást.

Ugyanaz a 450 × 660 × 240 alapterület, mint a 20 kW-os és 30 kW-os modelljeink: a vegyes teljesítményű telephelyeken egy konzol kialakítás és egy tartalék lista található.

133A-es kimenet teljes feszültségtartományban: a névleges áram 800 V-on marad, ahelyett, hogy csökkenne, ez az, ahol a vékony specifikációjú versenytársak alulmaradnak.

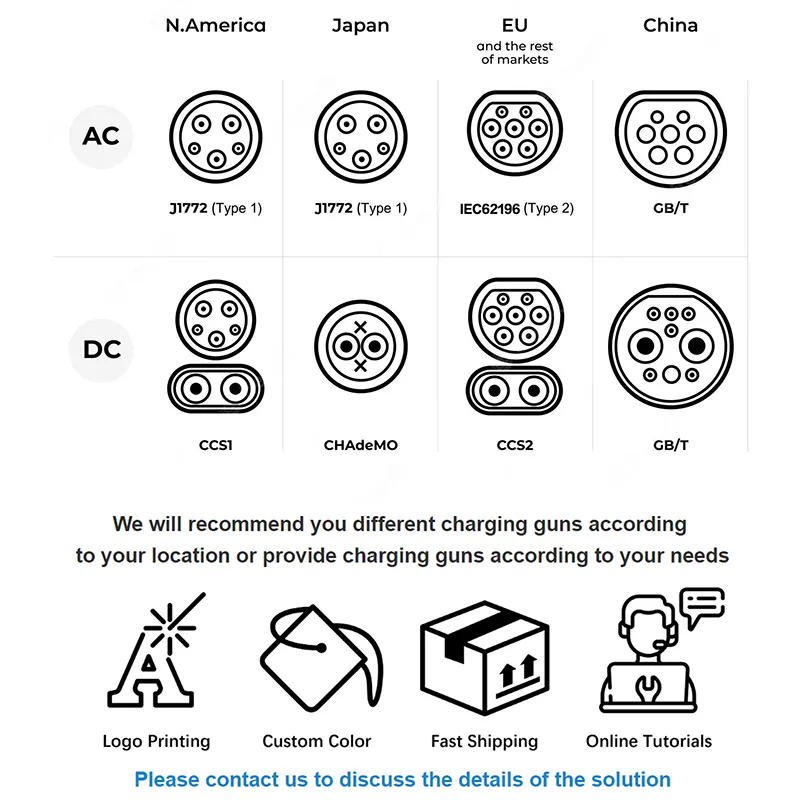

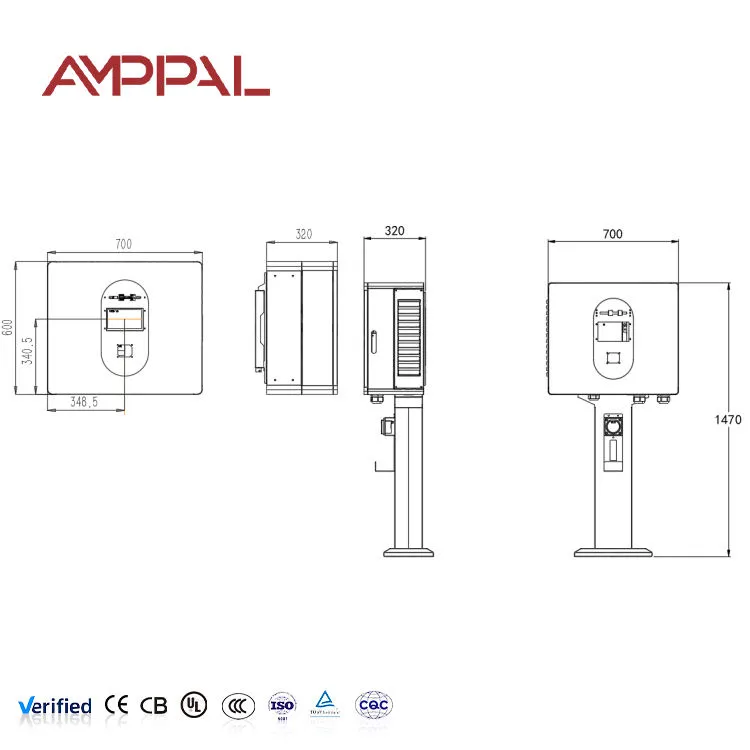

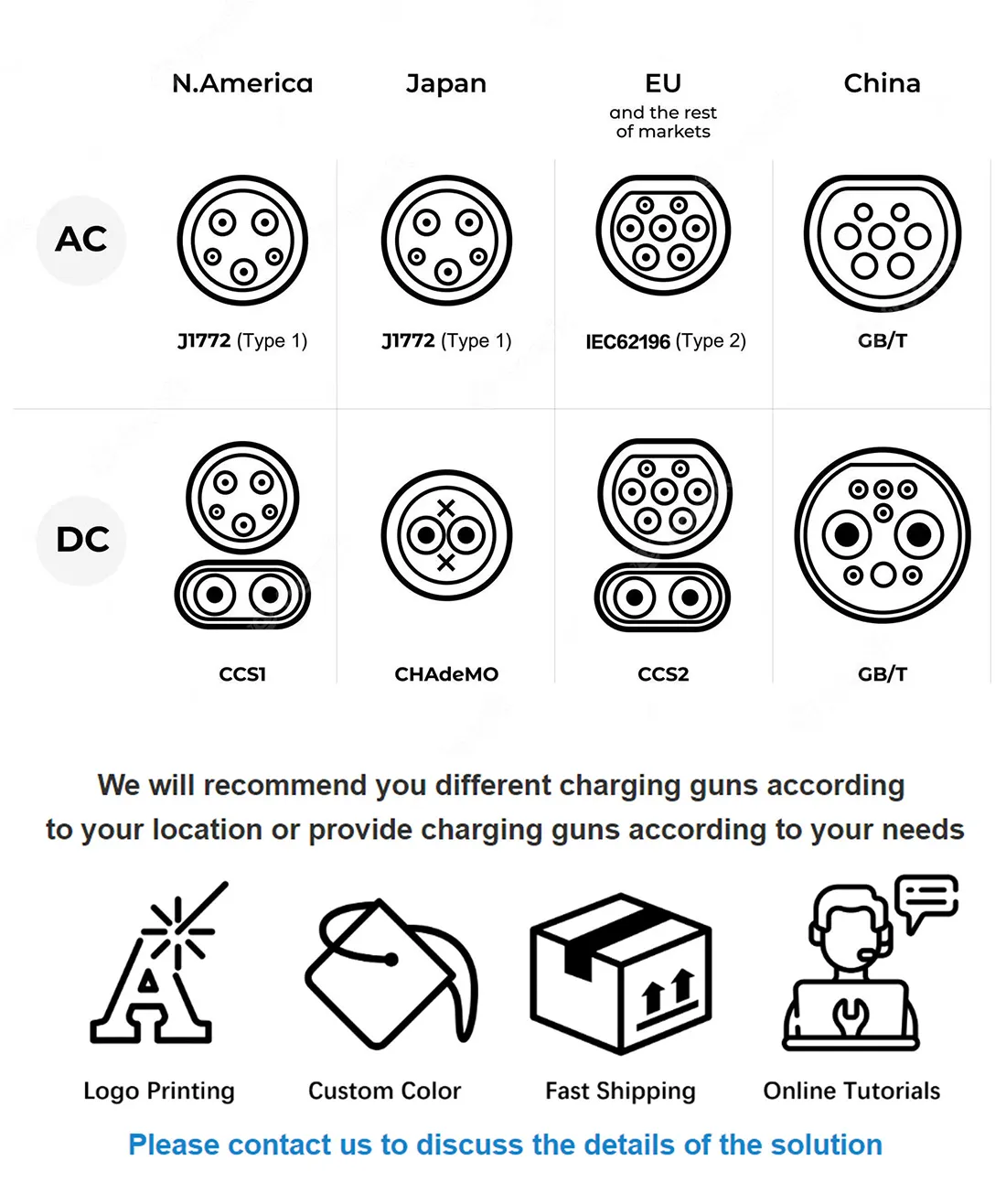

Műszaki előírások

Webhelyek, ahol ez a modell az egyetlen ésszerű illeszkedés

Földalatti és többszintes parkolók: a belmagasság és a rámpatávolság kizárja a padlószekrényeket; Az oszlopra szerelés jól illeszkedik ehhez az egységhez.

Bérelt kiskereskedelmi előterek: azok a bérlők, akik nem tudnak teret hódítani, továbbra is egyenáramú töltést szeretnének a helyszínen.

Történelmi vagy tervezési szempontból korlátozott városközpontok: az új utcabútorokat elutasító hatóságok gyakran engedélyezik a falra rögzített egységet egy meglévő épületen.

Kompakt városi töltőállomások: az előteret már elkötelezték az üzemanyagszigetek és a keringés mellett; az üzletépület falfelülete szabad.

Depóépületek meglévő háromfázisú táblával a falon: rövid kábeljáratok, minimális szerelési munka, gyors üzembe helyezés.

Termikus tervezés a falra szerelhető határon

Egy 40 kW-os, 95%-os hatásfokkal működő konverter nagyjából két kilowatt hőt vesz fel. A padlószekrényben ennek a hőnek nagy térfogata és magas kéménye van. A falon egyik sem található meg, ezért a légáramlási útvonalat meg kell tervezni, nem pedig feltételezni.

A beszívás alacsony a burkolaton, a kipufogógáz magas, és a belső terelőberendezés távol tartja a forró levegőt a vezérlőelektronikától és a mérőműszertől – olyan alkatrészektől, amelyek pontossága sütés közben eltolódik. A ventilátorok hőmérséklet-szabályozottak, és csak annyira működnek, amennyire a körülmények megkívánják, ami szintén elfogadhatóan csendesen tartja az egységet egy lakótömbben.

A kimenet visszagörgetése progresszív, nem pedig bináris. Ha a környezeti hőmérséklet és a terhelés a határérték felé tolja a modul hőmérsékletét, a töltő fokozatosan csökkenti az áramerősséget, és a munkamenet egyszerűen tovább tart. Nem botlik meg és nem dobja ki a vezetőt. Ez a viselkedés leginkább a korlátozott légcserével rendelkező zárt alagsori parkolókban számít, ahol ezeket az egységeket pontosan felszerelik.

Tesztelési és tanúsítási feljegyzések

Megfelelés az EN IEC 61851-1:2019 és az EN IEC 61851-23:2014 szabványoknak; A CE-dokumentáció és a sorozatos vizsgálati jelentés minden egységhez tartozik.

Kifejezetten erre a modellre kiterjesztett hőelnyelés – a teljes 40 kW-os terhelés megmarad, miközben a burkolat és a modul hőmérsékletét rögzítik, mert ez a legmagasabb hősűrűség a falra szerelhető termékcsaládunkban.

100%-os dielektromos szilárdság és szigetelési ellenállás vizsgálata.

Mérőellenőrzés kalibrált referencia alapján; 1.0-s szintű pontosság egységenként megerősítve és a sorozatszám alapján rögzítve.

IP54-es ellenőrzés és 96 órás sópermet a ház felületén.

Kérésre rendelkezésre állnak a konzolok és a rögzítési húzási tesztek adatai – akkor hasznos, ha egy épületfelmérő szerkezeti indoklást kér a telepítés jóváhagyása előtt.

Gyártási lépések

1. Alkatrészellenőrzés az áru beérkezésekor: teljesítménymodulok, kontaktorok, mérő, csatlakozók és ventilátorok a specifikáció szerint ellenőrizve.

2. Burkolólapok CNC lyukasztása és présfékezése; a légáramlási nyílások a lyukasztóprogram részét képezik, nem később fúrják ki őket.

3. A keret és a konzol interfész robothegesztése, majd a varratok kikészítése.

4. Felület-előkészítés és elektrosztatikus porfestés kemencében térhálósodással.

5. Erőátviteli egység – modulok, gyűjtősínek és belső terelőelemek beépítve; minden tápcsatlakozó megnyomva és tanújelzéssel ellátva.

6. Vezérlő- és adagolószerelvény, kábelköteg-elvezetés a forró levegő útjától távol.

7. Firmware betöltése, érzékelő kalibrálása, mérőellenőrzés referencia alapján.

8. Meghosszabbított teljes terhelésű termikus futás, biztonsági tesztelés, IP-ellenőrzés, majd exportcsomagolás.

40 kW a falon, vagy 60 kW a padlón?

Ez az a döntés, amelyet ezen a teljesítményszinten a vásárlók többsége meghoz, ezért íme, őszinte olvasmányunk erről.

Válassza a 40 kW-os fali egységet, ha nincs rendelkezésre álló alapterület, tilos a földmunka vagy nem gazdaságos, korlátozott a belmagasság, vagy a beépítésnek megfordíthatónak kell lennie. Körülbelül 60A-t vesz fel fázisonként, amit sok meglévő kereskedelmi tábla képes frissítés nélkül befogadni.

Válasszon egy 60 kW-os padlón álló egységet, ha megvan a helye és az ellátási kapacitása, kétágyús működést szeretne, vagy rövidebb munkamenetekre van szüksége egy nyilvános előtérben. Kilowattonként általában a jobb ár-érték arány, és a padlószekrény szervizelése egyszerűbb – a technikus a talajszinten állva dolgozik, nem pedig az emelvényen. Ha mindkét lehetőség valóban nyitva áll előtted, akkor általában a padlóegység az erősebb vétel. Ez a termék kiérdemli a helyét, ha nem.

Hogyan specifikáljuk a konkurens 40 kW-os egységekkel szemben

Áram nagyfeszültségen: 133A-t tartunk a teljes 200-1000VDC ablakon keresztül. Az árak összehasonlítása előtt kérje le ugyanazt a számot 800 V-nál bármely alternatívától.

Termikus viselkedés leértékelés alatt: kérdezze meg, mi történik 45°C-os környezeti hőmérsékleten egy zárt térben. A progresszív visszaállítás futásban tartja a munkameneteket; egy nehéz utazás nem.

Adagolás: 1.0-s szint standard, a kalibráció sorozatszámonként rögzítve.

Szerkezeti dokumentáció: konzol húzási teszt adatok megadva, amelyek lerövidítik az építési engedélyt kereskedelmi helyiségekben.

Kereskedelmi feltételek: MOQ 1 egység szabvány 15-20 munkanapos átfutási idővel; 50 egység és 25-30 munkanap egyedi márkajelzés esetén. Két év garancia, bővíthető.

Csomagolás, súly- és fuvartervezés

Mindegyik egységet ötrétegű, körülbelül 540 × 750 × 330 mm méretű, körülbelül 52 kg bruttó tömegű kartondobozban szállítják. Ez a legnehezebb a három falra szerelhető modell közül, ezért tervezzen mechanikus kezelést vagy két embert a telepítési ponton.

Tíz egység export raklaponként hőkezelt, füstölésmentes faanyagon, hevederekkel és feszített csomagolással. Egy 20 méteres konténer körülbelül 80 raklapra rakott egységet, egy 40 láb magas kocka pedig nagyjából 170-et.

Az elérhető feltételek: EXW, FOB Ningbo vagy Sanghaj, CIF és DDP a legtöbb európai és Öböl-menti célállomásra. A mintaegységek légi vagy expressz futárszolgálattal 5-7 napon belül megérkeznek. A szállítási dokumentumok tartalmazzák a kereskedelmi számlát, a csomagolási listát, a CE megfelelőségi nyilatkozatot, a sorozatos vizsgálati jelentést és kérésre a származási bizonyítványt.

Támogatás és szervizelhető alkatrészek

Két év garancia a tápmodulokra, a vezérlőkártyára, a mérőóra, a mágneskapcsolókra, a ventilátorokra és a képernyőre.

A ventilátorokat szervizelhető elemként kezelik, és a helyszínen kevesebb, mint harminc percen belül kicserélhetők, ha az egység le van választva – a gyárba nem kerül vissza.

Távoli hibakód visszakeresés OCPP-n keresztül a csatlakoztatott helyeken; a legtöbb diagnózis vizit nélkül fejeződik be.

Alkatrészek kiszállítása a meghibásodástól számított 48 órán belül, 3-5 munkanapon belül futárszolgálattal.

A hősűrűsége miatt a negyedéves szűrőtisztítás az egyetlen karbantartási feladat, amely ennél a modellnél a legfontosabb. A kézikönyv fényképekkel dokumentálja az eljárást.

A 40 kW-os fali egységre jellemző telepítési hibák

Rossz: könnyű tömbhöz vagy csapos válaszfalhoz rögzíteni. Jobbra: vasbeton, tömör falazat vagy erre a célra épített acélváz. Az egység súlya meghaladja a 45 kg-ot a kábel és a pisztoly csatlakoztatása előtt.

Rossz: zárt alagsorba történő beépítés szellőzés értékelése nélkül. Jobbra: erősítse meg a légcserét a térben. Két kilowatt folyamatos hő egy zárt helyiségben megemeli a környezeti hőmérsékletet, és visszalépést vált ki.

Hibás: az egységet a fejmagasság fölé kell szerelni a helytakarékosság érdekében. Jobbra: tartsa a képernyőt szemmagasságban, a pisztolytokot pedig kényelmesen elérhető helyen. A kényelmetlen ergonómia támogatási hívásokat és sérült kábeleket generál.

Hibás: a tápkábel alulméretezése negyven méteres vagy több távhoz. Jobbra: számítsa ki a feszültségesést a tényleges útvonalon 60 A-nél fázisonként, nem csak az áramhordozó kapacitást.

Hibás: az egységet egy fali mélyedéshez tömítjük úgy, hogy nincs hátsó hézag. Jobbra: kövesse a zárójelek közötti távolságot. A hátsó hézag a hűtési kialakítás része, nem pedig beépítési preferencia.

Jelentések a telepített webhelyekről

Egy isztambuli bevásárlóközpont üzemeltetője 2025-ben hat egységet szerelt fel az alagsori oszlopokra, miután egy padlón álló javaslat megbukott a rámpa magassági felmérésén. Projektmérnökük arról számolt be, hogy a döntő műszaki szempont a hővisszacsatolási viselkedés volt – az alagsorban meleg van augusztusban, és kemény utazásokat éltek át egy korábbi szállító berendezésével.

A tbiliszi repülőtéren működő autókölcsönző részleg négy egységet működtet egy lombkorona alatt. A flottafelügyelőjük megjegyezte, hogy a 133A elég ahhoz, hogy a kölcsönzések között megfordítsa a visszaküldött járművet, és a fali tartó mind a négy rekeszt teljes mértékben használhatóvá tette, ami egy szekrény elrendezésben nem lenne lehetséges.

Egy németországi szerelő, aki több mint húsz ilyet szerelt fel lakótömbökbe, egy következetes visszajelzést vetett fel: a konzol-húzási teszt dokumentációja az, amivel ezeket jóváhagyja az épületfelügyelet, és ezt minden projektnél kéri.

Gyakori vásárlás előtti kérdések

K: Elbírja a fal?

V: Az egység körülbelül 45 kg. Szilárd falazat vagy vasbeton szükséges; kérésre húzási teszt adatokat biztosítunk a konzolhoz.

K: Milyen tápáramra van szüksége?

V: Körülbelül 60 A fázisonként 380 V-os háromfázisú feszültségnél teljes terhelés mellett.

K: Működni fog egy zárt mélygarázsban?

V: Igen, a szellőzés értékelésétől függően. Kb. 2 kW hőt ad le folyamatosan teljes terhelés mellett.

K: Milyen gyors egy munkamenet?

V: Körülbelül 45-55 perc 20-80%-ra egy tipikus 60 kWh-s csomagon, attól függően, hogy mit fogad el a jármű BMS-e.

K: A 40 kW-os a legnagyobb falra szerelhető egység, amit gyárt?

V: Igen. Ezen felül álló egységeket építünk, mert a falra szerelés nem a megfelelő műszaki megoldás.

K: Lehet ehelyett oszlopra szerelni?

V: Igen, a rúdra szerelhető készletünkkel, feltéve, hogy az oszlop a terhelésre van méretezve. Megrendeléskor adja meg.

K: Támogatja a kettős fegyvereket?

V: Nem. Egyágyús. Több jármű egyidejű töltéséhez tekintse meg osztott típusú elektromos szekrényeinket.

K: Mekkora a zajszint egy lakóépületben?

V: A ventilátorok fordulatszám-szabályozottak és részterhelésnél csendesek. Tartós teljes terhelés mellett zárt térben a kültéri légkondicionáló kondenzátorokéhoz hasonló zajra számítson.
