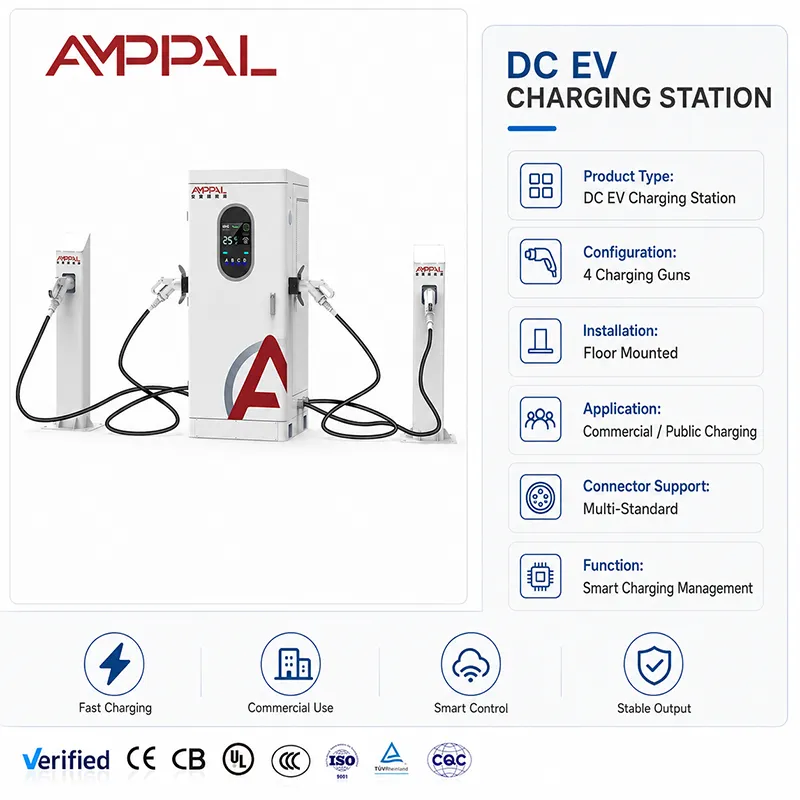

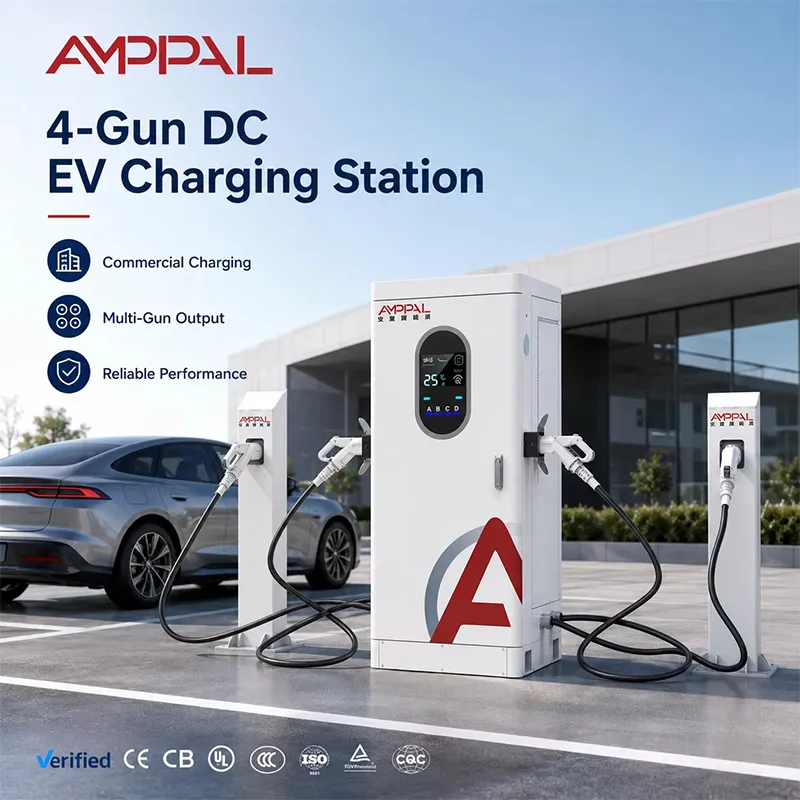

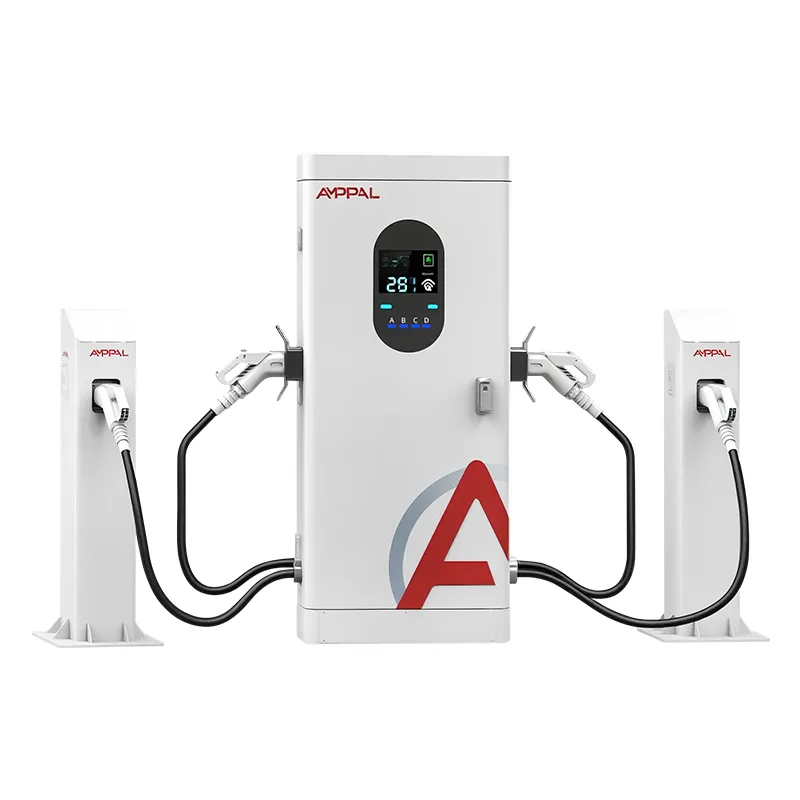

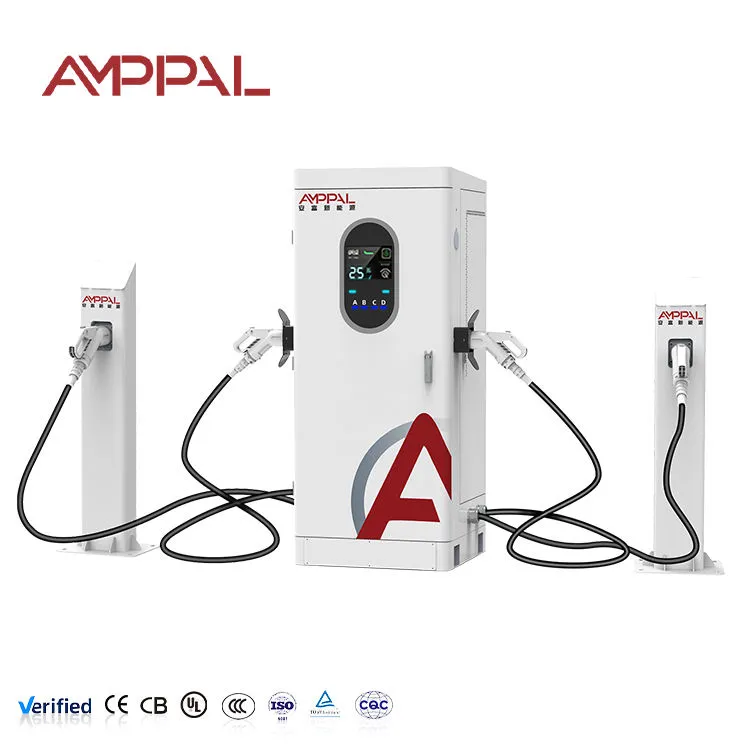

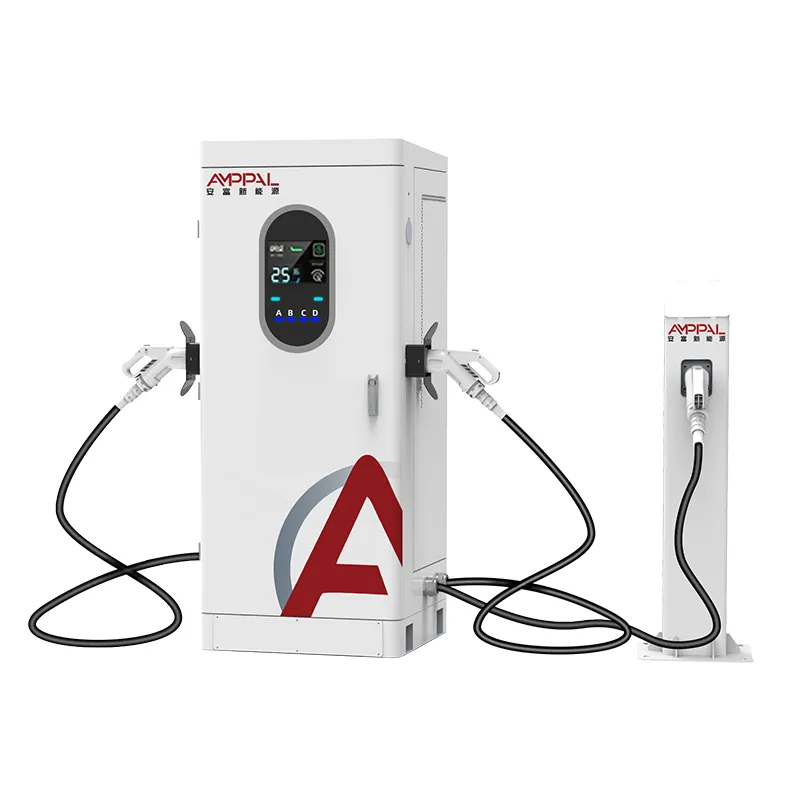

160 kW-os többcsatlakozós egyenáramú gyors töltőállomás kereskedelmi flották számára

Amit négy fegyverre elosztva 160 kW-os vásárol

A legtöbb állomásépítő rossz kérdéssel kezd: "mekkora a töltő?" a "hány járművet kell kiszolgálnia naponta?" Ez az oldal azt az aritmetikát végzi el, amelyet egy bankár az aláírás előtt végez. Az AF-DC-160-Y-D-Z-4-H egy négyágyús integrált egyenáramú szekrény – 160 kW-os kimenet, A/B/C/D pozíciók, egy 380 V-os bemenet –, és a teljes gazdasági érve az, hogy a bevételi plafont a fegyverek száma határozza meg, nem a csúcsteljesítmény. Egyetlen 160 kW-os fegyver egyszerre egy autót szolgál ki.

Tekintsd ezt kapacitásbiztosításnak. Az igazi pályaudvarra érkező autók lottó: egy taxi, amelyik 40 percet akar, egy ingázó, amelyik 20-at, egy teherautó, amelyik 90-et. Egy egyágyús egység sorozatosítja ezt a lottót – minden autó kivárja a sorát.

A közgazdasági érvek egy helyett négy fegyver mellett

Ugyanaz a teljesítmény, akár négy egyidejű munkamenet: ez a szekrény és egy 160 kW-os egypisztoly ugyanazt a tápot veszi fel; a kabinet csak megakadályozza az egyik autót, hogy ne akadályozza az egész sort.

A fegyverek kihasználtsága nő, mert alacsonyabb a léc egy fegyver elfoglalásához: bármelyik autó bármilyen pozíciót felvehet, míg a csak 800 V-os gyorssáv a régebbi, 400 V-os autókat egyenesen elutasítja.

Az átlagos várakozási idő lecsökken anélkül, hogy több hálózatot vásárolnánk: a sorelmélet a gyakorlatban – négy rövid szolgáltatás ver egy hosszú szolgáltatást ugyanazért az energiáért.

A fegyverenkénti bevételi célokat könnyebb elérni: 160 kWh osztva négy fegyverrel 40 kW átlag pozíciónként, és egy nap egyenletes munkavégzés jobban megtérül, mint ugyanaz a kWh egy fegyverrel.

Alacsonyabb telepítési költség kiszolgált járművenként: egy szekrény, egy adagoló, egy alapozás, egy OCPP regisztráció – szemben a két egyágyús egységgel.

A 250A-es mennyezet elég nagyvonalú: 400 V-on egy magányos fegyver 100 kW-ot tud húzni; 800 V-on egy magányos autó akár 160 kW-ot is igénybe vesz. A medence ritkán jelenti a szűk keresztmetszetet a vegyes forgalomban.

Műszaki előírások

Helytípusok, ahol a fegyverek száma meghaladja az egységteljesítményt

Munkahelyi és depóparkoló, ahol az autók 30-90 percig ülnek – a tartózkodási idő elég hosszú ahhoz, hogy a 40 kW-os átlag ne legyen kompromisszum.

Városi járdaszéli vagy szupermarket telkek előre nem látható érkezéssel.

Kemény rácssapkával rendelkező telephelyek: 160 kW gyakran a legnagyobb húzás, amelyet egy szerény ráhagyás elvisel transzformátor korszerűsítés nélkül.

A benzinkutak franchise-besorolása az első EV-szigetek hozzáadásával a meglévő elektromos kapacitáshoz.

Flottatelepek, amelyek járművei 400 V osztályúak; A négyágyús elrendezés minden járművet feltöltve tart magasfeszültségű sáv nélkül.

Hogyan szolgál ki egy 160 kW-os medence négy járművet egymás után

A szekrény a medence teljes teljesítményét 160 kW-on tartja, és az Ön által beállított szabály szerint adja ki – érkezési sorrendben, akár megosztott vagy elsőbbségi sorrendben. Egyenletes megosztás mellett négy elfoglalt löveg közel 40 kW-ot fut; egy 50 kWh-s autó 40%-os töltöttségi állapot mellett csatlakozik nagyjából 60-75 perc alatt.

A pénz részlete a felhasználás. Az egypisztolyos 160 kW-os töltő semmit sem keres üresjáratban; ez a kabinet keres valamit, ha a négy pozíció közül bármelyik elfoglalt. Futtassa az aritmetikát a saját tarifájával: napi 40 munkamenet, átlagosan 20 kWh, egyenként 800 kWh a szekrényen keresztül.

A munkamenet adatok fegyverenként érkeznek vissza az OCPP 1.6/2.0 felett, így hétről hétre figyeli a kihasználtságot, és módosítja az elosztási szabályokat, ha egy pozíció alulteljesít. Ez a visszacsatolási hurok a különbség a töltő és a bevételi vonal birtoklása között.

Mire vonatkoznak a tesztjelentéseink

Teljes szekrényes EMC- és dielektromos típustesztek, nem csak modulminták – az a fájl, amelyet egy európai pályázati tiszt valóban el akar olvasni.

96 órás sópermet az IP54-es burkolaton és a pisztolyházakon, fotókkal a jelentésben.

Egy 50 °C-os termikus áztatás, amely megmutatja, hol csökken a teljesítmény, így a helyszínrajz soha nem fedezi fel a határt augusztusban.

IP54 behatolási ellenőrzés a tömítéseken és tömszelencéken, valamint mechanikai ütés a házon.

CE-, TUV-, UL-, CB- és CCC-tanúsítványok aktuálisak és kérésre rendelkezésre állnak, egységenkénti beépített tesztrekorddal.

Hogyan tartja meg az évi 1 millió egység kapacitás 15-20 munkanapos átfutási időt

1. Fémlemez: TRUMPF lézervágás és CNC présfékek Yueqingben; a burkolat acéltekercsként kezdődik, nem katalógusrészként.

2. Porfestés szakaszos sóspray-mintavétellel.

3. PCBA a dedikált egyenáramú vonalon – Az AC és DC szerelvénypadlók különállóak, így a szerszámok és a tisztaság soha nem keveredik.

4. Gyűjtősín és teljesítménymodul összeállítás nyomatékvezérelt szerszámokkal; minden ízületet rögzítenek.

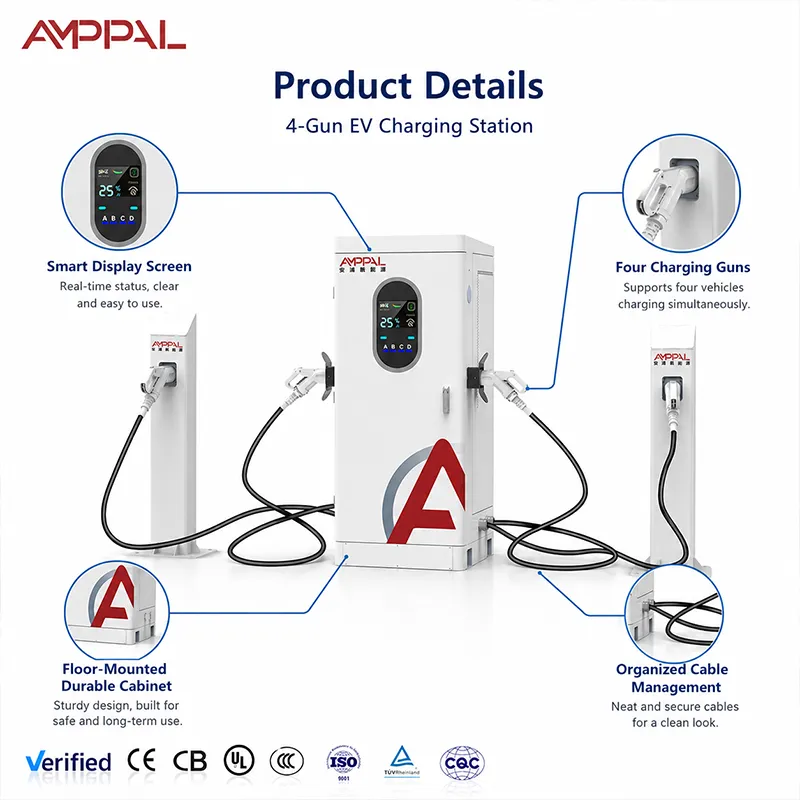

5. Négy pisztolyos huzalozás: pozíciónkénti kontaktorok, adagolás és feszültségmentesítő.

6. Firmware és OCPP kézfogás tesztelése tesztplatformon.

7. Teljes terhelésű beégés terhelési sávon, szekrényenként naplózva.

8. Végső minőségellenőrzés, sorozatosítás és átadás a csomagoláshoz – ezért van az, hogy a szabványos árajánlat 15-20 munkanapot ír elő, és ezért szoktuk felülmúlni.

Méretezési útmutató: Ha a 160 kW felülmúlja a 2 x 80 kW-ot vagy az egyetlen 160 kW-ot

Hasonlítson össze három lehetőséget a webhelyén. Egyetlen pisztoly, 160 kW: a legolcsóbb szekrény, a legjobb egyjármű-élmény, a legrosszabb viselkedés a sorban. Két 80 kW-os egyágyús egység: két sáv, de mindegyik közel 80 kW-os, és két adagolóért és két alapozásért kell fizetni. Egy 160 kW-os négyágyú: négy sáv egy adagolóból; egy magányos autó még mindig eléri a 160 kW-ot (250 A mennyezet 800 V-nál).

Ha nem: ha a sofőrök mindegyike olyan teherautó, amelynek munkamenetenként plusz 150 kW-ra van szüksége, négy 40 kW-os átlagos sáv rossz alakú – vásároljon külön nagy egységeket. Ha a munkameneteknek 15 perc alatt kell befejeződniük, a 160 kW-os osztályban semmi sem javítja ezt. És ha webhelye soha nem lát egyszerre kettőnél több autót, egy kétágyús egység kevesebbe kerül.

Öt szerződéses tény, amelyet a vásárlók először kérdeznek

Átfutási idő: 15-20 munkanap a letétbe helyezéstől és a műalkotás jóváhagyásától számítva – az árajánlatban szerepel, később nem fedezhető fel.

MOQ: modellenként szerepel az idézetben; a mintaegységeket szállítják először, így a minőségi állítás tesztelhető a mennyiség előtt.

Garancia: két év, a modul és a pisztoly szintje – a meghibásodott alkatrészek, nem a festék.

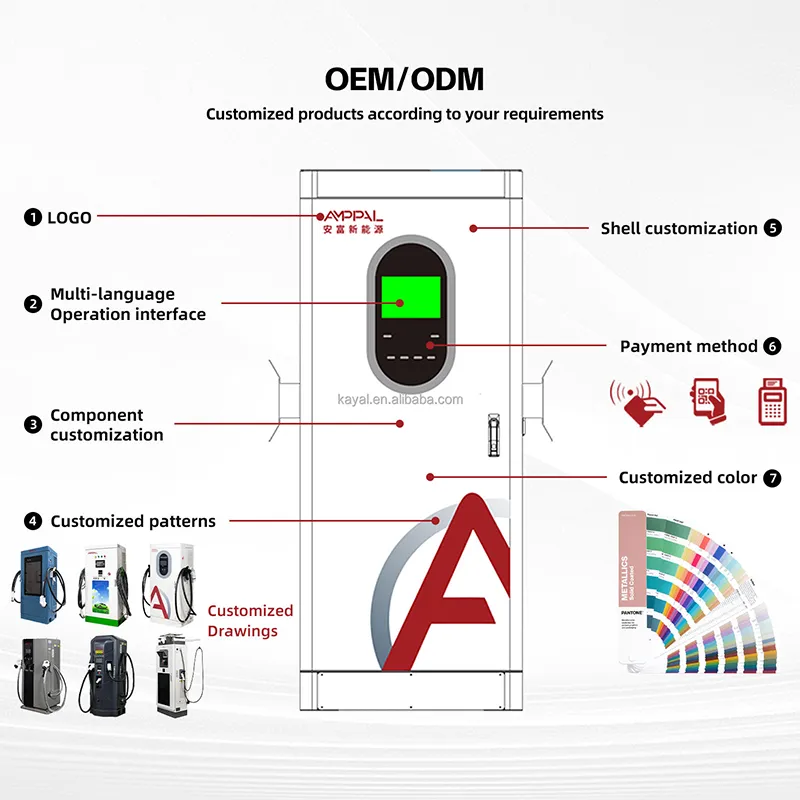

Testreszabás: OEM márkajelzés, szín, fegyvercímkék és háttérelnevezés a rendelés időpontjában; a gyár OEM/ODM-et végzett a vásárlók számára 40+ országban.

Referencia skála: 2024-ig összesítve több mint 1 millió egység, több mint 200 saját csapatunk által üzemeltetett állomás, 500 folyadékhűtéses egység a szaúdi NEOM számára – a gyárnak van bőre a játékban.

1820x750x735 méretű szekrény szállítása dráma nélkül

A láda borítéka körülbelül 2,0 x 0,95 x 1,0 m, beleértve a habszivaccsal bélelt pisztolyrekeszeket is; a szekrény függőlegesen mozog, a fegyverek elmozdulás ellen biztosítottak. A bruttó tömeg megjelenik a csomagolási listán, amelyet a teherautó indulása előtt elküldünk, hogy szállítmányozója meglepetések nélkül tervezhessen.

A tengeri fuvarozás szabványos: FOB, CIF, CFR vagy DDP Zhejiangból. A 40 láb magas főhadiszálláson hat láda van egymás után a szokásos raktározási tervünk szerint; A végső terhelési diagramok megrendelésenként kerülnek megerősítésre, mert a keverékek eltérőek.

Az okmányok – kereskedelmi számla, csomagolási lista, fuvarlevél, származási bizonyítvány – exportőrünktől származnak, amelyet évente több mint 40 országba szállítanak. Az első alkalommal importálók előzetesen kapnak egy dokumentum-ellenőrző listát; láttuk, hogy melyik vámhivatal mit kér.

Kétéves futamidő, 48 órás alkatrészszállítás

Két éves futamidő. A felhasználási számokat üzemeltető üzemeltető esetében a vonatkozó szám a 48 órás alkatrészszállításunk, nem pedig maga a garancia időtartama.

48 órás kiszállítás a raktáron lévő pótalkatrészekre – pisztolyegységek, modulok, vezérlők – a yueqingi üzemből.

Távoli OCPP diagnosztika konfigurációs és firmware-problémákhoz; a legtöbb jegy helyszíni látogatás nélkül zár be.

Éves ellenőrző lista: szűrőtisztítás, gyűjtősín-újranyomaték, pisztolyérintkező-ellenőrzés – minden rendelésnél elküldjük.

Üzembe helyezési hívás egy mérnökkel az első ülésen.

Modulszintű tartalékok a teljes garanciális időszakra megtartva, így a meghibásodott modul csere, nem javítási jegy.

Kezelői szokások, amelyek meghosszabbítják a fegyver élettartamát

Hibás: hagyja, hogy az illesztőprogramok a kábelnél fogva kirángassák a csatlakozót. Jobbra: a fogantyú megfogása és egy kis tábla felszerelése – a pisztoly érintkezői kopásnak számítanak, és a két év garancia nem vonatkozik a visszaélésekre.

Hibás: egy 7 m-es kábel szorosan a tok köré tekercselve fagyos időben. Jobbra: laza hurkok, és rugós ellenőrzés a köpenyen repedésekre.

Rossz: a beállítás akkor is megoszlik, ha az egyik fegyver holt zónában van, amelyet senki sem használ. Jobbra: fegyverenkénti OCPP adatok ellenőrzése havonta, és egy alacsony használatú pozíció prioritásra váltása vagy szabályának áthelyezése.

Rossz: megfelelő semleges-földelés nélküli generátoron működteti a szekrényt. Jobb oldalon: stabil AC380V+-15% betáplálás; a kézikönyv kapcsolási rajza lefedi a ragasztási részletet.

Hibás: az érintőképernyő tisztítása oldószeres spray-vel. Jobb oldalon: száraz mikroszálas kendő; az oldószerek egy szezonon keresztül elhomályosítják a kijelzőt.

Vevői visszajelzések a munkahelyekről

Egy lengyelországi üzemanyagtöltő állomás franchise egy szekrényt helyezett el két meglévő egyágyús egység mellé, és figyelte, hogy a négyágyús szekrény mindkettőt felülmúlja a hétvégi csúcsokon – a sor négy sávon terül el, ahelyett, hogy egy mögött halmozott volna. Panasza: az első firmware egyenletes felosztású alapértelmezése alátáplálta az elsőbbségi taxiállomást, amit az alkalmazás szabálymódosításával javított ki.

Egy mexikói raktárüzemeltető egyik napról a másikra nyolc szállító furgont vezet át egy szekrényen. Elmondta, hogy a 15-20 munkanapos átfutási idő többet számít, mint az ár – a régi töltő decemberben meghalt, az újat pedig az ünnepi szünet előtt szállították ki. A kapkodás: villanyszerelője a bal oldalon akarta a bemeneti csatlakozókat; a mieink alul ülnek, így a vezetékek átirányítása plusz órát vett igénybe.

Egy chilei önkormányzati vevő egy hónapig tesztelte a mintaegységet egy buszpályaudvaron, mielőtt megrendelte volna a mennyiséget. A 48 órás tartalék kiszállítást jelölte meg pályázatának értékelésében, mint az AMPPAL győzelmét. Kisebb megjegyzés: azt kívánta, bárcsak a LED-sávnak állandó "fenntartott" mintája lenne; egy firmware-megjegyzés bekerült a lemaradásunkba.

Megválaszolandó ROI-kérdések 160 kW-on

K: Naponta hány autót tud kiszolgálni egy 160 kW-os négyágyús szekrény?

V: Ez a várakozási időtől függ, de a reális tervezési szám 30-60 munkamenet egy 14 órás üzemi napon, munkamenetenként átlagosan 20-30 kWh-val. Átlag 30 kWh alatt a medence ritkán áll tétlenül sokáig.

K: A fegyverenkénti 40 kW túl lassú?

V: Egy 50 kWh-s autónál 20%-ról 80%-ra, körülbelül 45 perc 40 kW-on. Ha a közönség 30 percesnél rövidebb előadásokat vár, növelje a méretet – ez a kabinet egy közgazdasági előadás, nem pedig rekorddöntő.

K: Egy magányos 800 V-os autó valóban kap 160 kW-ot?

V: A 250 A-es kimeneti mennyezetig – 800 V-on, ami a teljes 160 kW; 400V-on egy magányos autó 100kW-hoz közelít. A képernyőn az élő ábra látható.

K: Milyen megtérülési matematikát ajánl?

V: Egy fegyverre jutó modell bevétel: elfoglalt órák szorozva az átlagos teljesítmény szorozva a tarifakulccsal. Futtassa egy fegyverért és négyért; a négyágyús kabinet általában nagyjából napi 15 ülés felett nyer.

K: Hozzáadhatom ezt a szekrényt egy meglévő 160 kW-os adagolóhoz?

V: Igen – ugyanazt az AC380V tápfeszültséget veszi fel, mint egyetlen 160 kW-os egység. A különbség pusztán a szekrényen belül van.

K: A garancia kiterjed a fegyverekre?

V: Két év, modulokkal és fegyverekkel együtt, 48 órás kiszállítással raktáron lévő pótalkatrészek esetén. A járművezetői visszaélésből eredő kábelsérülések nem tartoznak ide.

K: Mi van, ha a webhelyem 160 kW fölé nő?

V: Tartsa meg ezt a szekrényt, és adjon hozzá egy másodikat; mindegyik független a saját adagolójától. Sok üzemeltető pontosan emiatt építi fel a kapacitást 160 kW-os lépésekben.

K: A töltőplatform lehet OCPP 1.6 és 2.0?

V: Mindkettő támogatott. Szállítás előtt teszteljük a kézfogást a platformon.
