7 kW-os kétirányú V2G DC EV töltő otthoni energiaellátáshoz és intelligens hálózati alkalmazásokhoz

Mit tesz egy 7 kW-os kétirányú egység egy otthonban

A 7 kW-os kétirányú V2G DC EV töltő otthoni energiaellátáshoz és intelligens hálózati alkalmazásokhoz (AF-DC-07) egy kisméretű, kétirányú egyenáramú töltő. Elvégzi a nyilvánvaló feladatot – 7 kW-os elektromos járműveket tölt – és egy második feladatot, amelyre a legtöbb töltő nem képes: visszaveszi az áramot az autóból, és táplálja a házat. Ez a második irány az, amit a gyakorlatban a V2H (jármű-home) és V2G (jármű-hálózat) jelent.

Egy tipikus otthon 40-60 kWh akkumulátoros EV esetén 7 kW fordított áramlás fedezi az alapterhelést: hűtőszekrény, útválasztó, világítás, fűtés keringető szivattyúk. Egyszerre nem fog elektromos sütőt és hőszivattyút működtetni. Óráknyi kimaradást vásárol, nem pedig egy hét hálózatfüggetlenséget.

Hat ok, amiért egy 7 kW-os egység megváltoztatja a házat

Az érv nem a töltési sebesség; ez a második áramlási irány. Hat pontot a vásárlók megismétlik a telepítés után:

Tartalék tápellátás második akkumulátor nélkül: a már birtokolt elektromos jármű lesz tartalék. Egy 60 kWh-s autó két napos otthoni esti terhelésre elegendő.

Csúcs-völgyi arbitrázs: éjszakai tarifák szerint töltsön fel, ürítse ki a drága esti ablakban, és hagyja, hogy a mérő számoljon.

IP55 az időjárás ellen: az eső, a por és a parti sós levegő jobban kezelhető, mint a nagyobb testvérek IP54-es szekrényei.

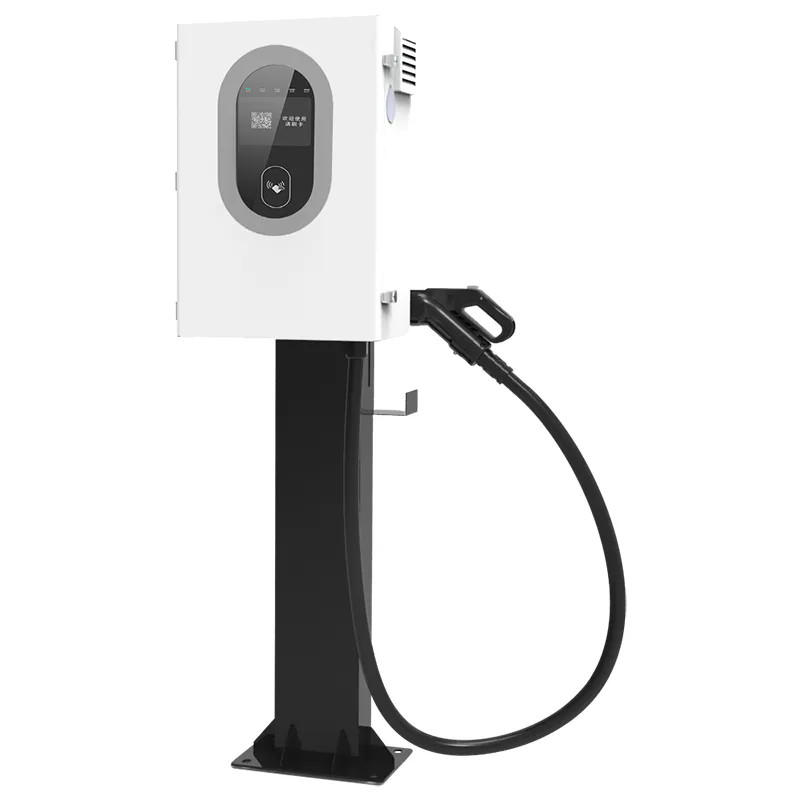

Oszlopos vagy oszlopos rögzítés: a 600 x 450 x 230 mm-es szekrény falra, acéloszlopra vagy út menti oszlopra illeszkedik.

95%-os vagy jobb hatásfok mindkét irányban, így a hálózatról akkumulátorról a hálózatra való oda-vissza út kevesebb mint egytizedét veszíti el az energiának.

Öt mód a munkamenet indítására: QR-szkennelés, kártya, VIN automatikus indítás, platformvezérlés vagy offline kényszerindítás, amikor a hálózat nem működik.

Műszaki előírások

Ahol a 7 kW-os V2G egység elnyeri a helyét

Nem flottatermék. Egyedi parkolóhelyekre méretezett; ezek a forgatókönyvek, amikor a tulajdonosok valódi megtérülést jelentenek:

Családi házak Németországban, Hollandiában és a skandináv országokban használati időre szóló villamosenergia-tarifákkal.

Üdülőházak és vidéki ingatlanok, ahol a hálózati leállások inkább rutinszerűek, mint ritkák.

Kis üzletek és otthoni irodák 500-1500W folyamatos terhelés mellett.

Napelemes otthonok: a déli többlet tölti az autót, az esti lemerülés pedig a vacsoracsúcsot.

Bérbeadók, akik V2G-kompatibilis parkolóhelyeket építenek be bérlő felőli értékesítési pontként.

Hogyan töltő és kisütés kapcsoló egy szekrényben

Az AF-DC-07 belsejében egy kétirányú teljesítményfokozat található. Töltési módban a háromfázisú váltakozó áramot egyenárammá egyenirányítja az akkumulátor számára. Kisütési módban ugyanazok a modulok 230/400 V-on váltják vissza a DC-t. Nincs külön felcsavarozott inverter – ez a topológia 600 x 450 x 230 mm-en tartja a szekrényt, és mindkét irányban 95%-os vagy jobb hatásfokkal.

Az ISO 15118 kezeli a V2G kézfogást. Az autó és a töltő aláírt üzenetet küld arról, hogy mennyi energiát lehet visszavenni, és a visszafelé áramlás csak az engedélyezés után indul el. Ez nem egy feltört inverter táplálja a házat; ez egy mért, szabványnak megfelelő csere.

Az indítás szándékosan rétegzett. Az online munkamenetek QR-kóddal, kártyával, VIN-felismeréssel vagy az AMPPAL felhőplatformmal kezdődnek. Ha a hálózat megszakad, az offline kényszerindítással a töltő használható marad helyi hitelesítéssel – akkor hasznos, ha az útválasztó a kimaradás közepén meghal.

Igazolványok, amelyeket egy lakásbiztosító látni szeretne

Az otthoni V2G több piacon szürke zónában van, így a papírmunka számít. A következő dokumentumokat minden AF-DC-07-hez mellékeljük:

CE és TUV jelölések az EU piacára; UL és CB elérhető Észak-Amerikában és más régiókban.

Az IEC 61851 szabványnak való megfelelés az egyenáramú töltési viselkedés és a csatlakozók biztonsága tekintetében.

ISO 15118 tanúsítvány a V2G kommunikációs veremhez – az a rész, amely a kétirányú munkameneteket mérhetővé és legálissá teszi.

Az IEC 60529 szerint tesztelt IP55: túléli a tömlő leeresztését és a por befújását.

Minden egység gyári tesztje: szigetelés, földelés és teljes kétirányú futás névleges teljesítménnyel.

Széles hőmérsékletű modulok -30C és +55C közötti besorolású, szabad téli szereléshez.

Hogyan épülnek fel a 7 kW-os egységek Yueqingben

Az üzem a Zhejiang állambeli Yueqingben található – a város lakossága Kína elektromos készülékek fővárosának nevezi. Az AMPPAL 2014 óta működteti 260+ alkalmazottal. A 7 kW-os egység felépítési sorrendje:

Acéllemezt TRUMPF lézergépeken vágnak és CNC présfékeken hajlítják.

FANUC robotkarok pozicionálják a tápmodulokat; Az egyenáramú termékek saját vonalon futnak, külön az AC-tól.

A Power-stage lapok hullámforrasztottak, és átmennek az automatikus optikai ellenőrzésen.

Minden egység teljes terhelésű, kétirányú beégést kap: négy óra töltés, majd kisütés 7 kW-on.

A házat először porszórt bevonattal látják el; Az IP55 tömítéseket kézzel szerelik fel és nyomatékkal ellenőrzik.

A firmware-t az ISO 15118-as verem frissíti, és mind az öt indítási mód engedélyezve van.

Az utolsó szemrevételezés és elektromos ellenőrzés a sorozatszám regisztrálása előtt történik.

Az egységek egyedi ládákba vannak csomagolva; átfutási idő 15-20 munkanap.

7 kW elég? Otthoni V2G egység méretezése

Kezdje azzal a terheléssel, amelyet egy üzemszünet esetén fedeznie kell: hűtőszekrény, útválasztó, világítás, fűtési keringető szivattyú, általában 400-800 W. Ezen a szinten 7 kW hátrameneti teljesítmény lefedi a házat órákon át, miközben az autó elegendő töltést tart a reggeli autózáshoz.

Ha otthonában elektromos hőszivattyú, indukciós tűzhely és szauna egyszerre működik, akkor a 7 kW nem fogja kibírni ezt a csúcsot. Egy 30 kW-os vagy 60 kW-os egység lehet, de ez megváltoztatja az árat és a telepítést. A legtöbb háztartásban 7 kW is bőven elég.

Nem az Ön számára, ha egy teljes otthoni szünetmentes tápegységre van szüksége, amely kevesebb mint egy másodperc alatt kapcsol be, vagy egy olyan egységre, amely több napos áramszüneten keresztül üzemelteti a házat. Az AF-DC-07 egy mért kétirányú töltő, nem egy hálózaton kívüli inverter. Nincs csúcs-völgyi felár a tarifádban? Az arbitrázs argumentum is eltűnik.

Miért választják a vásárlók az AMPPAL-t otthoni V2G-hez?

15-20 munkanapos átfutási idő standard egységeknél; OEM márkajelzés és egyedi festék kérésre.

Egy egység MOQ-ja értékeléshez – mérnököknek és kisimportőröknek egyedi termékeket szállítunk, nem csak raklapokat.

CE, TUV, UL, CB és CCC tanúsítványok az aktában; a dokumentációt minden megrendeléssel együtt szállítjuk.

2014 óta több mint 260 alkalmazott és több mint 1 millió egység leszállított; Az AMPPAL több mint 200 töltőállomást is üzemeltet.

Európai alkatrészkészlet: töltőpisztolyok, vezérlőtáblák és kijelzők 3-5 munkanapon belül kiszállításra kerül.

Csomagolás és szállítás a 7 kW-os modellhez

Minden AF-DC-07 fából vagy nehéz kartondobozban szállítjuk, körülbelül 750 x 600 x 350 mm-es, nagyjából 40 kg-os a fegyverrel és a rögzítőkerettel együtt. Habbetétek tartják a szekrényt; a pisztoly és a kábel nedvességzsákban utazik.

Egy 20 láb hosszú konténer körülbelül 60 egységet tartalmaz; egy 40 méter magas, 130 körüli kocka. A raklapokat pántokkal rögzítik, és a rakományt lefényképezték a lezárás előtt.

Az alapfeltételek FOB Ningbo vagy Sanghaj, kérésre CIF és CFR árajánlattal. A dokumentumok közé tartozik a számla, a csomagjegyzék, a fuvarlevél és a CE nyilatkozat; az igazolásokat előre kiadják.

Támogatás a 7 kW-os egység leszállása után

24 hónap az egységen. Az otthoni V2G esetében az inverter fokozat számít – mindkét irányban működik és le van fedve.

Az ISO 15118 stack firmware-frissítései felhőn vagy USB-n keresztül ingyenesek a termék élettartama alatt.

A gyakori hibákhoz szükséges alkatrészeket 3-5 munkanapon belül szállítják; a töltőpisztoly a legtöbbször rendelt tartalék.

Egy év ingyenes távdiagnosztika – küldjön fényképet vagy naplóexportot, és még aznap választ kap.

Egy engedéllyel rendelkező villanyszerelő egy nap alatt elvégezheti a telepítést; a kézikönyv kapcsolási rajzokat és nyomatékértékeket tartalmaz.

Gyakori hibák az otthoni V2G telepítéseknél

Hibás: Olyan helyen szerelje fel az egységet, ahol a tető lefolyása a csatlakozóra csöpög. Jobb oldali: válasszon olyan helyet, ahol csepegtető él vagy enyhe túlnyúlás van – az IP55 az időjárást kezeli, nem pedig a dugaszolóaljzatba áramló vizet.

Hibás: Feltételezve, hogy a kisütés akkor kezdődik, amikor az autó rácsatlakozik. Helyes: az ISO 15118 kézfogásnak be kell fejeződnie, és először engedélyezni kell a kisütési ütemezést az alkalmazásban.

Rossz: A házi terhelés 7 kW fölé van méretezve, és abban reménykedünk, hogy a töltő kezeli. Jobbra: tartsa a kisülési terhelést 6 kW alatt, hogy hely maradjon a veszteségek számára.

Hibás: Az AC kimenet táplálása véletlenszerű hosszabbító vezetéken keresztül. Jobbra: csatlakoztassa a kimeneti oldalt egy dedikált áramkörhöz, saját megszakítóval.

Rossz: A túlfeszültségvédő kihagyása, mert a töltő villámvédelemmel rendelkezik. Jobbra: az egység megvédi magát; a ház panelnek továbbra is szüksége van saját 2-es típusú SPD-re.

Amit a lakástulajdonosok és a kisvállalkozások tulajdonosai jelentenek

Egy bajorországi (Németország) háztulajdonos az AF-DC-07-et 58 kWh-s elektromos autóval üzemelteti használati idő tarifával. Éjszaka alacsony áron tölt, és 18:00-21:00 óra között ürít; a mérő körülbelül havi 14 euró megtakarítást mutat az első negyedévben. Egyetlen markolata: a konzol lyukaihoz egy második fúrásra volt szükség a téglafalán.

Egy kis holland pékség tulajdonosa az egységet töltőként és kimaradási pufferként is használja a hűtőszekrényeihez. A januári 40 perces áramszünet nem került neki semmibe – az autó folyamatosan működött a hűtők. A QR-matrica összegyűjti a port, és időnként le kell törölni.

Egy új-zélandi vidéki ingatlankezelő egy bérelt ház melletti oszlopra szerelte fel az egységet. A vendégek beolvasnak a töltés megkezdéséhez; lehetővé teszi a V2H kisülést távolról vihar idején. Ítélete: az első általa telepített töltő, amelyre egy hónapon belül nem volt szükség ismételt látogatásra.

Kezdőlap V2G kérdések, megválaszolva

K: Az AF-DC-07 áramszünet alatt az egész házat képes táplálni?

V: Akár 7 kW-ot táplál - hűtőszekrények, lámpák, útválasztó, szivattyúk. A nehéz egyidejű terhelések, mint a sütők, meghaladják ezt.

K: A V2G kisülés károsítja az autó akkumulátorát?

V: A mélység és a frekvencia fontosabb, mint az irány. Az éjszakai kétórás 7 kW-os kisütés enyhe ciklus; a legtöbb elektromos autó a garancián belül kezeli.

K: Mely autók használhatók ezzel a töltővel?

V: Bármely elektromos jármű, amely támogatja az ISO 15118 szabvány szerinti kétirányú töltést CCS-n vagy GB/T-n keresztül – először ellenőrizze autója V2G-támogatási listáját.

K: Jogszerű csatlakozni a hálózathoz?

V: Az EU és az Egyesült Királyság piacain igen, CE és TUV jelzéssel és engedéllyel rendelkező villanyszerelővel.

K: Mennyit spórolhatok a tarifákon?

V: 20-30 centes csúcs-völgyi szóródással az esti ürítés alkalmanként 1-2 eurót, havonta 30-60 eurót takarít meg.

K: Mi történik, ha leáll az internet?

V: Az offline kényszerindítás helyi hitelesítéssel folytatja a töltést és a kisütést; a számlázás később utolér.

K: Szükségem van külön inverterre a házhoz?

V: Nem – a kétirányú fokozat a DC-t AC-ra fordítja. Átviteli kapcsolóra vagy váltóáramú csatlakozóra van szüksége a panelhez.

K: Bővíthetem később 22 kW-ra?

V: Nem, az AF-DC-07 fixen 7 kW. Ha többet szeretne megtudni, lépjen fel a 30 kW-os vagy 60 kW-os AMPPAL modellekre.
