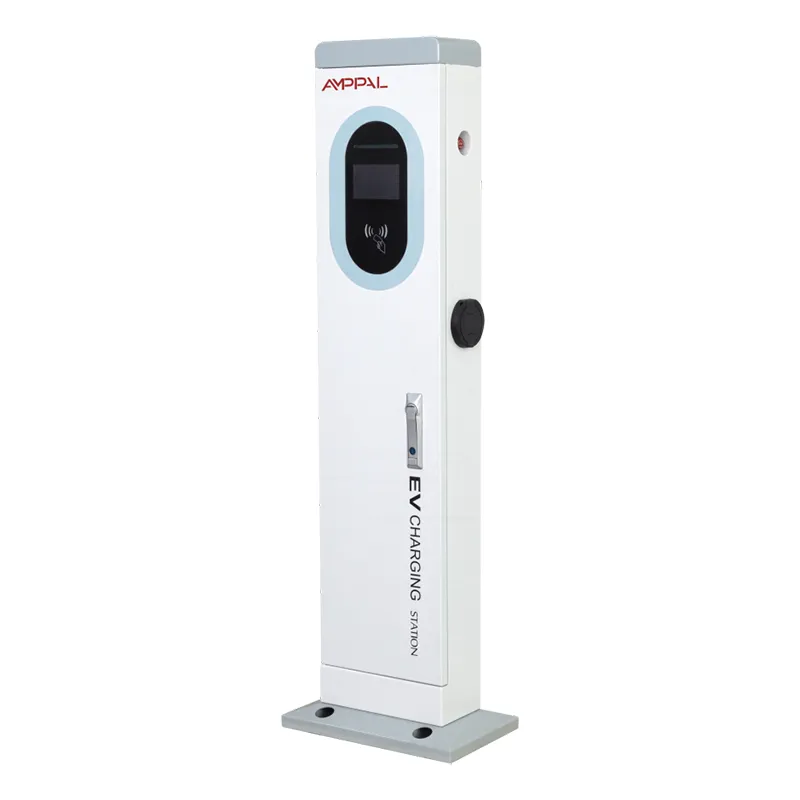

22 kW-os kereskedelmi AC EV töltőállomás torony kiskereskedelmi és nyilvános parkolókhoz

Töltő, amely pénzt is gyűjt

Egy töltőállomás, amely nem tud pénzt elvenni idegenektől, költség, nem üzlet. Az AMPPAL 22 kW-os kereskedelmi AC EV töltőállomás torony kiskereskedelmi és nyilvános parkolásra (AF-AC-22 kW torony) e mondat köré épült: két 11 kW-os AC pisztoly egy 410 x 240 x 1400 mm-es oszlopon, egy 5 hüvelykes színes érintőképernyő és három fizetési mód magába az egységbe.

A gyalogos sofőrök megérintik a hitelkártyát, a tagok integetnek egy RFID-kártyát, a hétköznapi felhasználók pedig beolvasnak egy QR-kódot a szolgáltató APP-jával. Nincs kísérő, nincs fülke, nincs pénztár – a torony megnyitja a munkamenetet, méri az energiát, megfelelő árat számít fel és kiállítja a nyugtát.

Ez az önkiszolgáló hurok az, ami megfizethetővé teszi a 24 órás webhelyet. A hardver ugyanannyiba kerül, mint bármely más torony; a különbség annyi, hogy ez magától bezárja a bevételi kört.

Három fizetési mód, egy üzleti eset

Hitelkártya terminál - érintés nélküli csap a Visa, Mastercard és helyi konstrukciókhoz; az európai oldalakon az alapértelmezett elvárás.

RFID kártyaolvasó – kártyákat állíthat ki szállodai vendégeknek, céges sofőröknek vagy zárt közösségben lakóknak az Ön által meghatározott áron.

APP szkennelés-töltés - QR a képernyőn, fizetés telefonról, kártya nélkül; alkalmas az alkalmi és barangoló felhasználók számára.

Módszerenkénti árazás – a tagoknak kevesebbet kell fizetniük, mint a belépőkért; a háttérrendszer hitelesítési típusonként alkalmazza a tarifát.

Nyugta a képernyőn és e-mailben – az 5 hüvelykes kijelző mutatja a kWh-t, az árat és a QR-bizonylatot, amely távol tartja az aprópénzes vitákat.

Elszámolási nyomvonal – minden munkamenet összekapcsol egy fizetési rekordot egy OCPP terhelési rekorddal, így az egyeztetés letöltés, nem pedig vadászat lesz.

Műszaki előírások

Felügyelet nélküli fizetést igénylő webhelyek

A szállodai és üdülőhelyi parkolók éjfél után díjat számítanak fel a vendégeknek, és nincs éjszakai személyzet a kapuban.

A repülőtér és az állomás parkolója távolról működik, ahol a készpénzes bódé többe kerül, mint a töltő.

A flottaraktárak járművenként vagy vezetőnként egy RFID-kártyát használnak.

Kiskereskedelmi telkek és éttermi parkolók, ahol az ügyfelek fizetnek, miközben vásárolnak, anélkül, hogy sorban állnának a pultnál.

Nyilvános utcai öblök azokban a városokban, amelyek töltést szeretnének anélkül, hogy emberes iroda épülne.

A kártyaérintkezéstől az elszámolásig: a fizetési folyamat

Az illesztőprogram csatlakozik, majd az 5 hüvelykes képernyő felkínálja a három fizetési módot. Kártyával a koppintás másodpercekig tart; RFID esetén az olvasó azonosítja a kártyát, és a kártya tarifáját alkalmazza; az APP-vel a QR megnyitja a kezelői oldalt a távoli indításhoz és leállításhoz.

A torony a munkamenetet helyben tartja, még akkor is, ha a hálózat megszakad – a töltés folytatódik, és a kapcsolat visszatérésekor a rögzítési sorok a feltöltéshez. Ez számít azokon a helyeken, ahol a 4G lefedettség megfelelő, de nem tökéletes.

A pénz az Ön kereskedői számláján keresztül mozog, nem rajtunk keresztül. A torony átadja a tranzakciót az elfogadónak, majd lekéri a munkamenet rekordját az üzemeltetői műszerfalra, ahol a kWh-nkénti ár, a munkamenet végösszege és a töltési pont jelentések sorakoznak a havi egyeztetéshez.

A fizetéssel felszerelt töltőkészülékek által biztosított megfelelőség

A megfelelőség a kisfeszültségű és az EMC-irányelveken nyugszik, és a CE-fájlt a tartomány minden sorozatára karbantartják.

A fizetési terminál egy hitelesített modul; A kártyaadatokat a terminál kezeli és soha nem tárolja a toronyban.

Az IP54-es védettség laboratóriumi és harmadik fél által végzett teszteléssel igazolt – a kártyaolvasó és a képernyő túléli az esőt és a port.

96 órás sóspray-teszt a burkolat felületén, alapfelszereltség a tengerparti területeken.

Működési tesztek -20 C és +50 C között, beleértve a kártyaolvasást hideg időben.

Az egységen túl az üzem rendelkezik CCC, TUV, UL és CB hatókörrel; minden sorozatszámhoz külön jelentés tartozik.

A 22 kW-os torony mögötti szerelősor

Az oszlopacélt házon belül alakítják ki – lézervágás és CNC lyukasztás 410 x 240-es szakaszig.

TRUMPF présfékek alkotják az oszlopot; A FANUC robotok hegesztik.

Porbevonatot alkalmaznak, a tételes mintákat sóspray-vizsgálatra küldik.

Az AC vonal illeszkedik a vezérlőegységhez, a kontaktorhoz, a képernyőhöz, a kártyaolvasóhoz és mindkét 11 kW-os pisztolyhoz.

Az IP54-es tömítést a képernyő előlapja, a kártyaolvasó előlapja és a kábelbevezetések ellenőrzik.

Minden torony kétágyús terhelési tesztet végez, valamint egy élő fizetési terminál tesztet tesztkártyákkal.

A végső minőségellenőrzés a sorozatszámot egyezteti a tesztjelentéssel és a CE-fájllal, mielőtt az egység kiszállításra kerül.

Az átfutási idő a megerősítéstől számított 15-20 munkanap; a fizetési márkajelzést a csomagolás előtt alkalmazzák.

Melyik fizetési mix illik az Ön piacára?

Ha Európába – Németországba, Franciaországba, Hollandiába – ad el, a kártyának az egységen kell lennie, pont. Az európai sofőrök úgy várják az érintés nélküli fizetést, ahogy azt egy parkolóautomatánál várják, mi pedig szállítás előtt konfiguráljuk a terminált az átvevő számára.

Ha szállodáknak, irodáknak vagy zárt közösségeknek ad el, az RFID megérdemli a tartást: vendégenként vagy alkalmazottonként egy kártya, az Ön által szabályozott tarifa, és nincs kártyadíj minden munkamenetnél. Az APP a legolcsóbb futási útvonal, és a legjobban illeszkedik a fiatalabb hétköznapi felhasználók számára – és közvetlen csatornát biztosít a promóciókhoz.

Ki ne vásárolja meg ezt a tornyot: egy olyan webhely, ahol a személyzet csak ingyenes ülésekkel tölti fel. Ha senki sem fizet, a fizetési hardver költsége nem kell - rendelje meg ugyanazt a tornyot terminál nélkül, vagy egy egyszerűbb egységet. És ha az Ön piaca csak készpénzes, ez a termék nem az Ön számára való.

Miért szállítják ki gyorsabban a fizetésre kész tornyokat gyárunkból

A Zhejiang Anfu New Energy Technology Co., Ltd. Yueqingben külön vonalakon üzemelteti a váltakozó áramot és az egyenfeszültséget, így a fizetési modellek soha nem állnak sorban más terméktípusok mögött.

A fizetési modulokat házon belül konfigurálják és tesztelik; a torony úgy érkezik, hogy a terminál készen áll a vásárló beállításaira.

A tanúsító fájlok (CE, CCC, TUV, UL, CB) készen állnak arra, hogy elküldjék azokat a fizetési szolgáltatóknak és közszolgáltatóknak, amelyek kérik.

2024-ig több mint 1 000 000 egységet szállítottak ki több mint 40 országban, és az EU-ban és a Perzsa-öbölben már működnek fizetésre alkalmas tornyok.

OEM és ODM – logója a képernyőn, a kártya kialakítása, csomagolása; A MOQ projektenként tárgyalt.

Fizetési lehetőséggel felszerelt torony szállítása a kikötőbe

A tornyok függőleges fa ládákban távoznak, belső merevítéssel a képernyő és a kártyaolvasó körül. A horgonycsavarok, a fúrósablon és a rögzítő hardver ugyanabban a ládában szállítják, így a szerelők már a torony érkezésének napján elkezdhetik.

Az 1400 mm-es hossz szabályozza a konténerek berakodását: a ládák laposan fekszenek és egymásra rakják, jellemzően 60-80 egység 20 láb hosszúságú konténerenként a láda méretétől függően. Foglalás előtt megerősítjük a pontos számot és a ládánkénti szállítmányt.

A szállítás általában FOB Ningbo vagy Sanghaj; EXW és CIF megoldható. A csomag tartalmazza a számlát, a csomagjegyzéket, a fuvarlevelet és a CE-tanúsítvány másolatát - 15-20 munkanapos átfutási időn belül készen állnak.

Mit fedez a 2 éves garancia egy fizetési egységre

2 év garancia a toronyra, képernyőre, kártyaolvasóra és RFID modulra, amely kiterjed az anyag- és gyártási hibákra is.

Tartalék kártyaolvasók és képernyők – a fizetési útvonal az első dolog, amit meg kell védeni a bevételi egységen.

Távoli diagnosztika 4G-n vagy Etherneten keresztül, beleértve a fizetési terminál állapotának ellenőrzését.

Útmutató a kezelőknek: tartsa tisztán a kártyaolvasó felületét, és hetente hajtson végre egy teszttranzakciót.

A felhasználói kézikönyv, a tarifa-konfigurációs útmutató és az OCPP beállítási útmutatója minden egységhez tartozik.

Bevételbe kerülő fizetési és webhelyhibák

Hibás: egy kereskedői fiók használata három országban lévő tornyokhoz. Helyes: állítson be helyi elfogadókat piaconként – a kártyarendszerek gyakrabban utasítják el a külföldi lobogó alatt álló tranzakciókat, mint gondolná.

Hibás: az ár elrejtése a töltés befejezéséig. Jobbra: mutasd meg a tarifát az 5 hüvelykes képernyőn a munkamenet megkezdése előtt – a meglepetés árazás a visszaterhelés legfőbb mozgatórugója.

Hibás: nyilvános webhelyen a WiFi-re hagyatkozik. Jobbra: helyezzen be egy 4G SIM-kártyát, hogy a fizetés továbbra is működjön, amikor az épület hálózata leáll.

Hibás: hagyja, hogy az RFID-kártyák listája lejárati dátum nélkül bővüljön. Jobbra: állítsa be a kártyánkénti érvényességi időszakokat, hogy a volt alkalmazottak és a korábbi vendégek ne számítsanak fel számlát.

Hibás: soha nem egyezteti a munkameneteket a fizetésekkel. Jobbra: havonta töltse le az OCPP munkamenet naplóját és a fizetési jelentést, és párosítsa őket, mielőtt az elfogadói nyilatkozat megérkezik.

A szolgáltatók véleménye a kártyás fizetési oldalak működtetéséről?

Egy német pékséglánc tulajdonosa 2025 elején egy-egy 22 kW-os tornyot helyezett el mind a két üzlet parkolójában. Vevői a kenyér becsomagolása közben ütögetnek egy kártyát. Megjegyzés: egy hónapon belül megérkezett az első visszaterhelés – egy sofőr, aki csak csatlakoztatás után látta az árat. A tarifa most az üresjárati képernyőn ül, és a probléma megszűnt.

Egy román szállodacsoport négy helyen működtet RFID-kártyákat a visszatérő vendégek és a betérők számára. Vezetői összefoglaló kilenc hónap után: a torony azt gyűjti, amit korábban a recepciós kézzel gyűjtött. Nehezére esik a végállás magassága – a magas sofőrök enyhén behajlanak, amit ő elsőrendű panasznak nevez.

Egy kuvaiti telephely üzemeltetője tíz tornyot vásárolt vegyes kiskereskedelmi és lakossági fejlesztéshez, kártyacsoportonként és APP felhasználói szintenként eltérő tarifákkal. Visszajelzése: a korábban egy napig tartó megbékélés most egy órát vesz igénybe, és a 4G tartalék kétszer mentette meg, amikor a bevásárlóközpont wifije meghibásodott.

Fizetési és számlázási kérdések, megválaszolva

K: Milyen hitelkártyákat fogad el a terminál?

V: Érintés nélküli Visa, Mastercard és főbb helyi konstrukciók; szállítás előtt konfiguráljuk a terminált a vásárló számára.

K: Használhatom a meglévő szállodai vagy céges kártyáimat RFID-hez?

V: Az olvasó támogatja a szabványos RFID-kártyaformátumokat, és a kártyákat a háttérprogramon keresztül programozzák az Ön által beállított érvényességi dátumokkal.

K: Mi történik, ha kártyás fizetés közben megszakad a hálózat?

V: A munkamenet folytatódik, és a rögzítési sorok helyileg; a fizetés akkor fejeződik be, amikor a kapcsolat visszatér.

K: Ki birtokolja a kereskedői számlát?

V: Igen. Mi biztosítjuk a terminál és a háttér integrációját, de a pénz a vásárlón keresztül áramlik, nem rajtunk keresztül.

K: Fizethet egy APP fiók mindkét fegyverért?

V: Igen – mindkét fegyver egy eszközhöz tartozik, így egyetlen APP fiók képes elindítani és leállítani bármelyik rekeszt.

K: A fizetési terminál PCI-kompatibilis?

V: A terminálmodul PCI-tanúsítvánnyal rendelkezik, és a kártyaadatok soha nem érintik a torony tárolóját vagy a szervereinket.

K: Felszámíthatok különböző árakat fizetési módonként?

V: Igen – a tarifák hitelesítési típusonként vannak hozzárendelve a háttérben, így az RFID-tagok, az APP-felhasználók és a kártyabelépők mindegyike saját tarifával rendelkezhet.

K: Hogyan egyeztethetem a pénzt?

V: Húzza le havonta az OCPP munkamenet naplóját és a fizetési jelentést, és párosítsa őket; a műszerfal eszközenként mindkettőt felsorolja.
