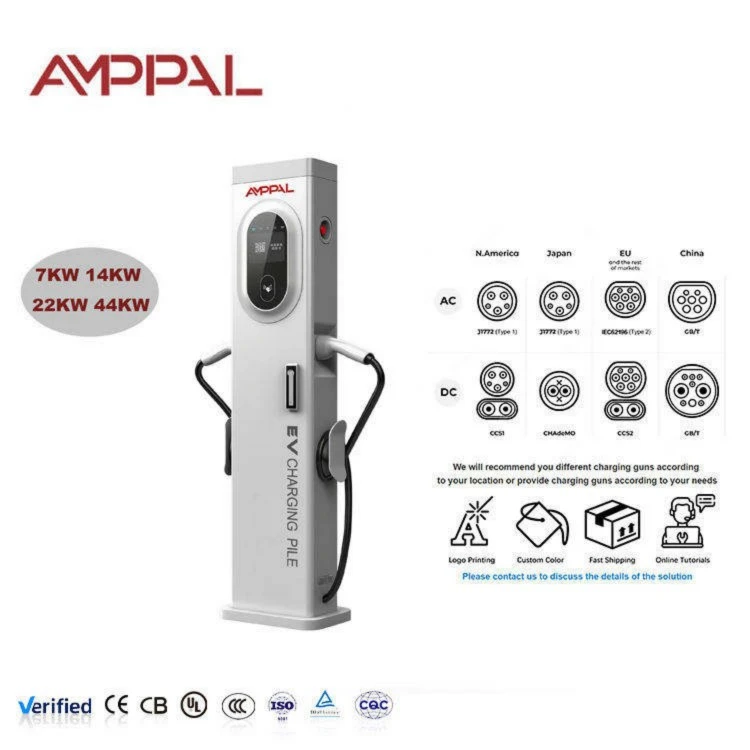

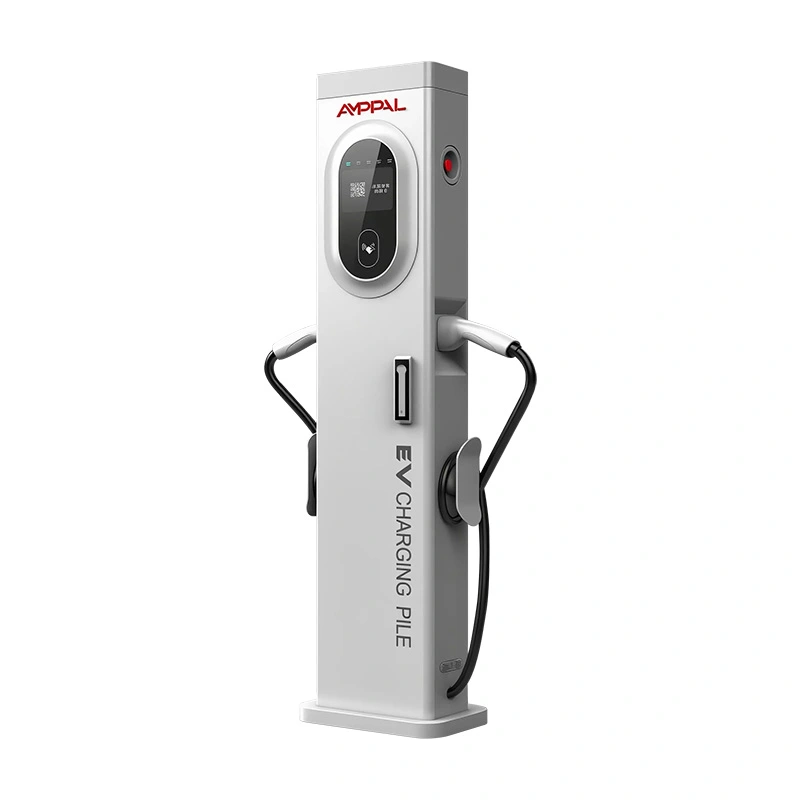

22 kW-os Slim Tower AC EV töltő lakó- és kereskedelmi ingatlanokhoz

Miért fontosabb egy nyitott protokoll, mint a kW-szám?

Kérdezzen meg egy kezelőt, aki három évet töltött zárt töltőrendszeren, és a fájdalom a migráció napján kezdődik. A hardver működött; a szoftver nem volt hajlandó távozni. A nyílt OCPP 1.6J pontosan ezt a beszélgetést akadályozza meg.

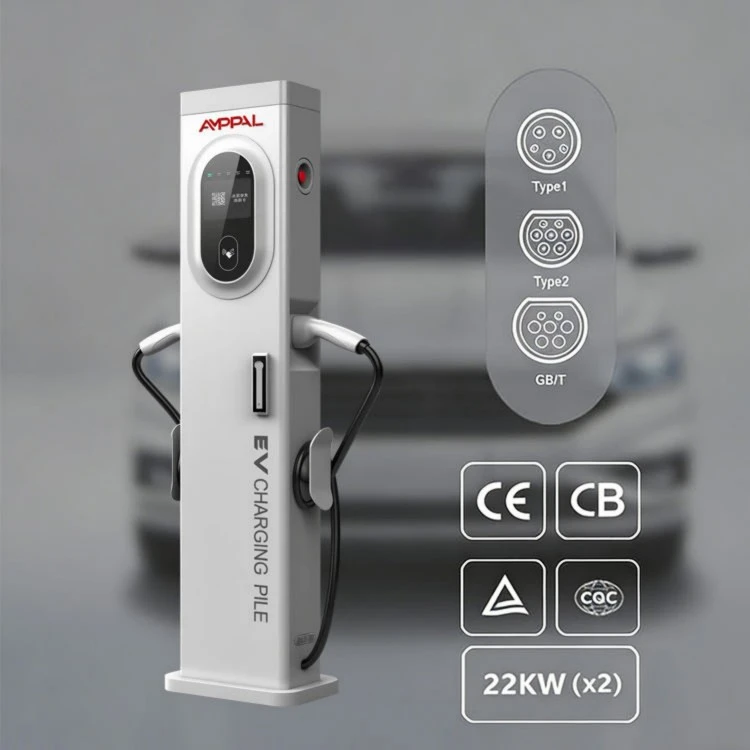

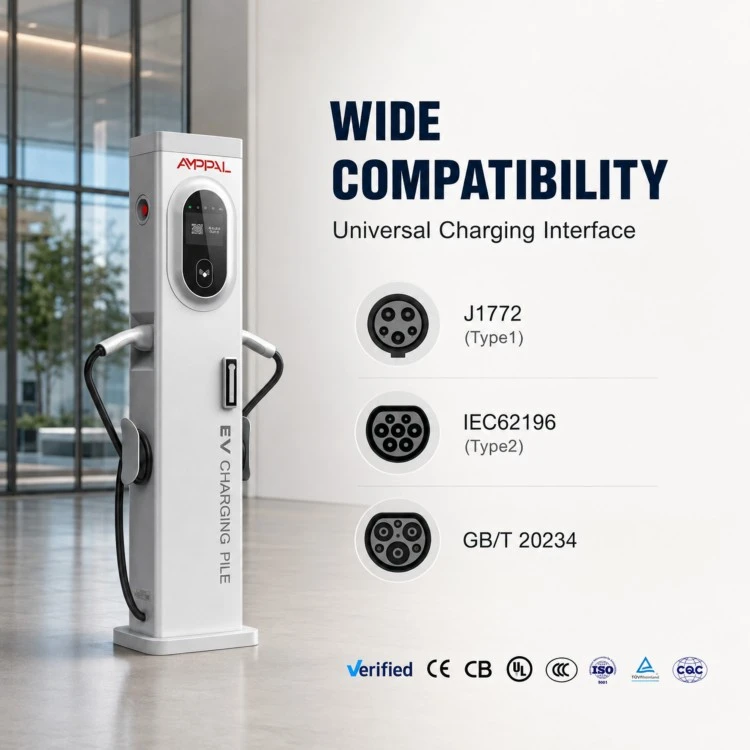

Az AMPPAL 22 kW-os Slim Tower AC EV töltő lakó- és kereskedelmi ingatlanokhoz (AF-AC-022-Y-A-0-4-JA-P) 22 kW teljesítményt ad le két 2-es típusú pisztolyon (16A+16A) keresztül egy 300 x 150 x 1400 mm-es, 5 hüvelykes érintőképernyős oszlopról. Valódi megkülönböztetője a firmware-ben van: minden tranzakció, munkamenet és állapotesemény a szabványos OCPP 1.6J-t beszéli.

Ez azt jelenti, hogy a torony nem kapcsolódik a felhőnkhoz, az alkalmazásunkhoz vagy bármely viszonteladói portálhoz. Rámutat a ma választott platformra, majd három év múlva újra, amikor megjelenik egy jobb.

A zárt rendszerek elsőre könnyűnek tűnnek: az alkalmazás ki van csiszolva, a beállítás QR-kód. A számla később érkezik, kilépési díjban, visszavásárolt hardverben vagy olyan szerveren tárolt adatokban, amelyeket nem Ön irányít.

Hat ok, amiért ragaszkodunk az OCPP 1.6J-hez

Nincs szállítói bezárás: ha a platform díjakat emel vagy offline állapotba kerül, a hardver a tiéd marad, és továbblép.

Barangolásra kész: az aggregátorok és partnerhálózatok ugyanazt a protokollt fogadják el, amelyet a háttérirodája már beszél.

A tarifaszabályozás Önnél marad: a csatlakozónkénti árakat a platformon keresztül állítja be, nem egy gyári alkalmazáson keresztül.

Távoli műveletek: az indítás/leállítás, a foglalások és a firmware-frissítések ugyanazon az OCPP-csatornán futnak, mint a mérési adatok.

Ellenőrizhető nyilvántartások: minden kWh és tranzakcióazonosító szabványos formátumban kerül naplózásra, amelyet a könyvelők és a szabályozók elolvashatnak.

Jövőbiztos: amikor a napelemes vagy intelligens töltés később érkezik, a legtöbb OCPP-alapú energiagazdálkodási rendszer képes olvasni a torony élő adatait.

Nyílt pályáztatás: ha cégének újra kell pályáztatnia a töltési szolgáltatást, a nyílt protokollú hálózat könnyebben átadható, értékelhető és auditálható.

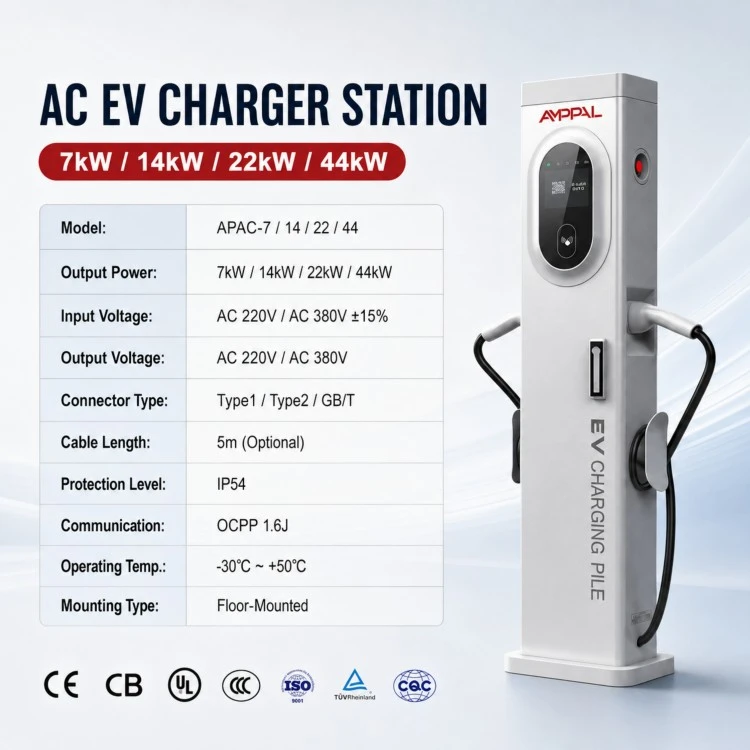

Műszaki előírások

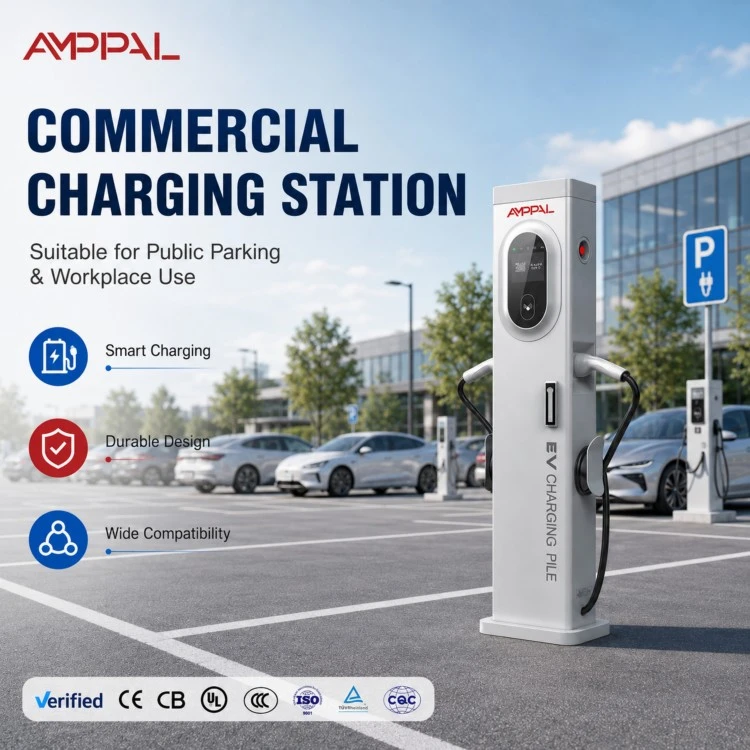

Forgatókönyvek, ahol a platformszabadság kifizetődik

CPO-k, amelyek két-három évente pályáztatják háttérirodájukat, és olyan töltőkre van szükségük, amelyek túlélik a cserét.

Olyan flották, amelyek az anyavállalat meglévő OCPP-kiszolgálójához csatlakoznak ahelyett, hogy egy második rendszert futtatnának.

Azok a szállodák és bevásárlóközpontok, amelyek több alkalmazással szeretnének barangolni, nem kötődnek egy szolgáltató alkalmazásához.

Ingatlanfejlesztők, akik most telepítenek, és később adják el a töltési jogokat; a vevő nyitott hardvert örököl.

Kormányzati utcai díjszabási pályázatok, amelyek nyílt szabványokat írnak elő a specifikációban.

Az üzemeltetők egy új aggregátort tesztelnek tíz tornyon, mielőtt a teljes hálózatot lekötnék.

Hogyan kommunikál az állomás bármely platformmal

A torony két beszélgetési csatornát tart nyitva: az Ethernetet elsődleges kapcsolatként, valamint a 4G-t és a WiFi-t tartalékként. Kitárcsáz a szerverére, így nincs szükség porttovábbításra vagy statikus nyilvános IP-címre.

Amikor egy autó csatlakozik, az állomás rendszerindítási értesítést küld, majd a munkamenet futása közben állapot- és tranzakciófrissítéseket végez. Az OCPP 1.6J tisztán kezeli mind a töltési pontok kezelését, mind a tranzakciókezelést az AC töltéshez.

Az áttelepítés konfigurációmódosítás, nem hardvermódosítás: nyissa meg az állomás menüjét, adja meg az új szerver URL-címét és hitelesítő adatait, majd indítsa újra. Mérnökeink kevesebb mint egy óra alatt átvezethetik informatikusát a váltáson, általában távolról.

Érdemes tudni: a torony megőrzi a helyi mérési és munkameneti naplóját, függetlenül attól, hogy melyik szerverrel beszél. Még ha egy platform egyik napról a másikra eltűnik, a töltési előzmények továbbra is tárolva vannak az eszközön exportálás céljából.

Tanúsítványok, amelyek alátámasztják a jegyzőkönyv állításait

CE a kisfeszültségű és az EMC-irányelveknek megfelelően, minden gyártási tételnél újraellenőrizve.

Az OCPP 1.6J megfelelőségét laboratóriumunkban egy referenciaszerveren teszteljük, mielőtt az egységek elhagyják a vonalat.

100%-os hi-pot dielektromos tesztelés és földelés folytonosságának ellenőrzése a végső állomáson.

IEC 60068 hőciklus -30°C és +70°C között és 96 órás sópermet a mintavételi egységeken.

48 órás teljes terhelésű beégés, miközben a kommunikációs kapcsolat figyeli a kimaradásokat és az újracsatlakozási viselkedést.

RoHS/REACH-kompatibilis alkatrészek az ISO 9001:2015 minőségbiztosítási rendszer szerint; a gyár más termékvonalakon is rendelkezik CCC, TÜV, UL és CB tanúsítvánnyal.

Az ülésterem belsejében: Nyolc gyártási lépés

Oszlophéj CNC lézeres vágása, 0,1 mm tűrés.

Az 1400mm-es toronytest prés-fék hajtogatása és varrathegesztése.

FANUC az alaplap és a kábeltömszelencék-tartók robothegesztése.

Háromlépcsős felülettisztítás és simítás összeszerelés előtt.

DIN-sínes szerelvény: kontaktorok, RCD és mérőmodul, specifikáció szerint nyomatékkal.

Elektronikai rekesz: érintőképernyő, kommunikációs kártya és tápegység.

A firmware villogása és az OCPP megfelelőség a tesztszerverünkön fut; a tesztnapló sorozatszámonként kerül tárolásra.

Hi-pot, vizuális minőségellenőrzés és csomagolás; a normál megrendelések 15-20 munkanapon belül kiszállításra kerülnek.

Platform-kész állomás kiválasztása: három ellenőrzés

Ellenőrizze az egyiket: valóban számít a jelenlegi platformja? Ha egyetlen webhelyet futtat egy szabadalmaztatott alkalmazással, amellyel elégedett, a zárt töltő olcsóbb, és ez a torony szabadsága pénz, amelyet nem fog használni.

Ellenőrizze a kettőt: milyen protokollverziót beszél a háttérirodája? Ez az állomás OCPP 1.6J-t futtat, amely fedezi a váltakozó áramú töltési igények túlnyomó többségét; Ha az útitervéhez OCPP 2.0-s szolgáltatások szükségesek, mint például az ISO 15118 plug-and-charge, rendelés előtt jelezze nekünk, hogy tanácsot adhassunk a megfelelő modellel kapcsolatban.

Ellenőrizzük a hármat: kié a roamingkapcsolat? Ha egy aggregátor irányítja a munkameneteit, először kérje meg tőlük az OCPP-kiszolgáló adatait; a legtöbb elfogadja az 1,6J végpontokat, és a torony egy napon belül csatlakozhat a hálózatukhoz.

Még egy őszinte megjegyzés: a nyílt protokoll a bezáródástól véd, nem a rossz vezetékezéstől. A 22 kW-os toronyhoz még megfelelő 380 VAC háromfázisú tápra, megfelelő méretű megszakítóra és földelt telepítésre van szüksége; semmilyen firmware nem tudja megjavítani a laza semlegest.

Miért vásárolják az üzemeltetők az AMPPAL tornyot nyílt hálózatokhoz?

Protokoll őszinteség: Az OCPP 1.6J megfelelőséget tételenként ellenőrzik laborunkban, és megosztjuk a tesztnaplót.

Hardvermagasság: két 16A-es aljzat egy 380 VAC tápon, 5 hüvelykes képernyő, IP54, -20°C és +50°C közötti működési tartomány.

Feltételek: MOQ 1 db standard modelleken, 15-20 munkanap átfutási idő, 2 év garancia.

Globális elérhetőség: export több mint 40 országba, CE-dokumentáció, pótalkatrészek a DHL/FedEx-en keresztül.

OEM/ODM mélység: 2014 óta építettünk AC és DC vonalakat a közel-keleti, európai és délkelet-ázsiai márkák számára.

Csomagolás, berakodás és dokumentumok exportálása

Rendeljen konténert, és minden alkalommal ugyanazt az őszinte csomagolást kapja: egy torony 5 rétegű kartononként, hab saroktömbök, horgonykészlet és tömszelencék belül, körülbelül 45 kg bruttó dobozonként.

Négy karton egy raklaphoz élvédőkkel és zsugorfóliával; egy 40 méteres konténer nagyjából 60 tornyot szállít raklapra rakva vagy akár 80 padlóra rakva, így az egységenkénti fuvar kiszámítható marad az árajánlat szempontjából.

FOB Ningbo vagy Shanghai árajánlatot adunk (EXW elérhető), és minden szállítmányhoz átadjuk a kereskedelmi számlát, a csomagolási listát, a fuvarlevelet, a származási bizonyítványt és a CE megfelelőségi nyilatkozatot.

A vegyes konténereket szívesen fogadjuk: a tornyok megosztják a helyet falra szerelt AC egységeinkkel.

Platform-migrációra épülő támogatás

2 év garancia a gyártási hibákra, a szállítás dátumától számítva.

24 órás műszaki válasz; mérnökeink négy időzónában csatlakoztak a platform-migrációs felhívásokhoz.

Pótalkatrészek a DHL/FedEx-en keresztül 2 munkanapon belül általános cikkekhez.

Fénykép- és soros RMA: Megerősítjük a cserét vagy a javítást, mielőtt bármit visszaküld.

Ingyenes dokumentációs csomag: OCPP csatlakozási útmutató, minta szerverkonfiguráció és tesztvégpont az informatikai csapat számára.

A firmware-kiadási megjegyzések felsorolják, hogy mely OCPP-üzenetek módosultak, így a platform csapata tesztelheti a bevezetés előtt.

Migráció és működés: Rossz vs

Hibás: a kiszolgáló URL-címének módosítása munkamenet futása közben. Jobbra: migráljon, amikor a csatlakozó tétlen, és indítsa újra a tornyot a váltás után.

Tévedés: feltételezzük, hogy a WiFi önmagában elegendő egy nyilvános hálózathoz. Jobbra: csatlakoztassa az elsődleges kapcsolatot az Ethernettel, és tartsa a 4G-t tartalékként.

Rossz: az alapértelmezett hitelesítő adatok meghagyása az állomás menüjében. Jobbra: állítson be erős jelszót az első napon; az OCPP kapcsolat csak annyira biztonságos, mint az eszköz hitelesítő adatai.

Rossz: az egyik platform tesztelése, és feltételezve, hogy a többi ugyanúgy viselkedik. Jobbra: futtasson egy 24 órás próbaverziót az új szerveren egy toronnyal a flottaváltás előtt.

Hibás: figyelmen kívül hagyja az óra szinkronizálását. Jobbra: hagyja engedélyezve az NTP-t, mert a ferde időbélyegű tranzakciós naplók később számlázási vitákat okoznak.

Hibás: a firmware-frissítéseket nem kötelezőként kezeli. Jobbra: ütemezze a frissítéseket a tétlen összekötőkön, mert a javítások gyakran pontosan a szélső eseteket célzó mezőoperátorok jelentését célozzák.

Operátorok saját szavaikkal

Egy horvátországi töltőpont-üzemeltető egyetlen hétvége alatt 30 tornyot helyezett át egyik platformról a másikra. Technikai vezetőjük szerint a váltás egységenkénti URL-módosítás volt, és az egyetlen késés a saját DNS-ük volt. Most egy új aggregátort próbálnak ki öt toronyban, mielőtt bármilyen szerződést megújítanának.

Egy malajziai logisztikai cég a tornyokat a csoport meglévő OCPP szerveréhez kötötte ahelyett, hogy egy második háttérirodát működtetett volna. Informatikai vezetőjük panasza: az 5 hüvelykes képernyőn csak angol nyelv látható, így a sofőröknek időnként szükségük van a mobilalkalmazásra a maláj nyelvű utasításokhoz.

Egy török ​​üzemeltető, egy 2022 óta szállított partnerség része, Isztambulban használja a tornyokat járda menti töltésre. A 4G tartalék kétszer mentette meg őket a helyi száloptikai megszakítások során; A munkamenetek továbbra is megfelelően számláztak, mert az állomás sorba helyezte a rekordokat, és feltöltötte azokat, amikor a link visszatért.

Ami megismétlődik ezekben a jelentésekben: senki nem számol a protokoll módosításával, és a tornyok, amelyek csendben túlélik azt, azok, amelyekhez senkinek sem kellett hozzányúlnia.

Az üzemeltetők által feltett kérdések a platformszabadságról

K: Működik a torony bármilyen OCPP 1.6J platformmal?

V: Bármely platform, amely megvalósítja az 1.6J AC töltési profilt; vezetünk egy rövid listát a tesztelt szerverekről, és kérésre hozzáadjuk az Önét.

K: Futtathatok két tornyot egy szerverkapcsolaton?

V: Igen, minden torony saját töltőpontként regisztrál, saját azonosítójával.

K: Mi történik, ha a platform offline állapotba kerül közepes töltés mellett?

V: A munkamenet folytatódik, és a rekord helyi sorba kerül, majd feltöltődik, amikor a hivatkozás visszatér.

K: A 22 kW-os torony még mindig vékony, 150 mm-es oszlop?

V: Igen, ugyanaz a 300 x 150 x 1400 mm-es test, mint a 14 kW-os és 44 kW-os tornyaink.

K: Fizetsz a firmware-frissítésekért?

V: Nem, a firmware a garancia ideje alatt ingyenes, és az OCPP csatornán keresztül vagy helyi fájlként szállítható.

K: Megjelölhetem a tornyot a saját nevem alatt?

V: Igen, az embléma, az indítóképernyő és a csomagolás az OEM-szerződés alapján testreszabott.

K: Milyen gyorsan töltődik egy autó ezen a toronyon?

V: Minden aljzat akár 16 A-t is szolgáltat fázisonként, körülbelül 11 kW 380 V-os háromfázisú esetén; a 22 kW-os adattábla a kétágyús össz.

K: Milyen pótalkatrészeket kell raktározni?

V: Az érintőképernyő, a kommunikációs tábla és a kábeltömszelencék a legtöbb helyszíni javítást lefedik; 20 toronyhoz egy készletet javasolunk.
