14 kW-os AC EV töltő szállodákba és irodaházakba

Mit változtat egy 150 mm-es torony az Ön webhelyén

Vegyük bármelyik AC töltőállványt, amelyet egy európai utcán látott, és általában körülbelül 240 mm mély. Ez 150 mm. Ez a 90 mm triviálisan hangzik, amíg két parkolóhely közé nem áll, és nem próbálja meg szabadon tartani a folyosót.

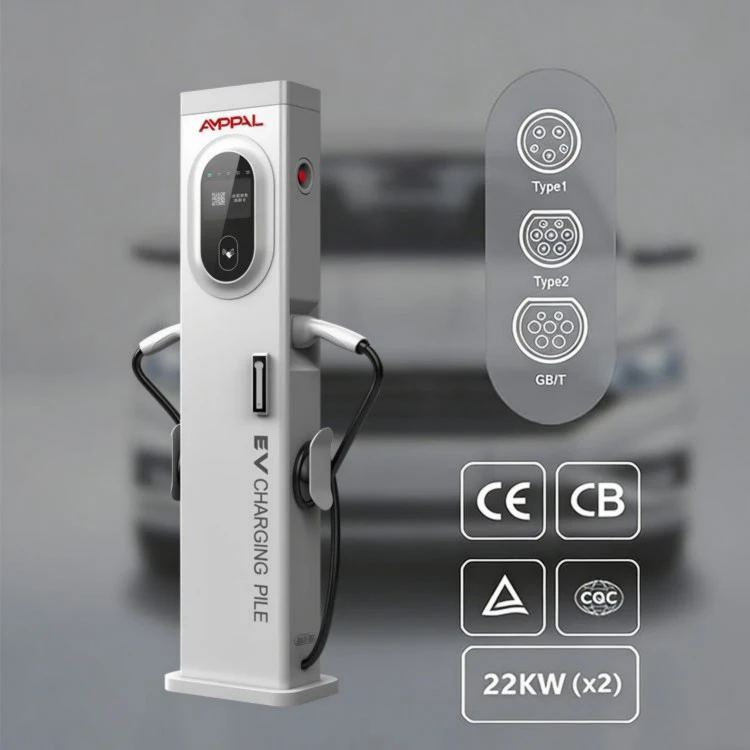

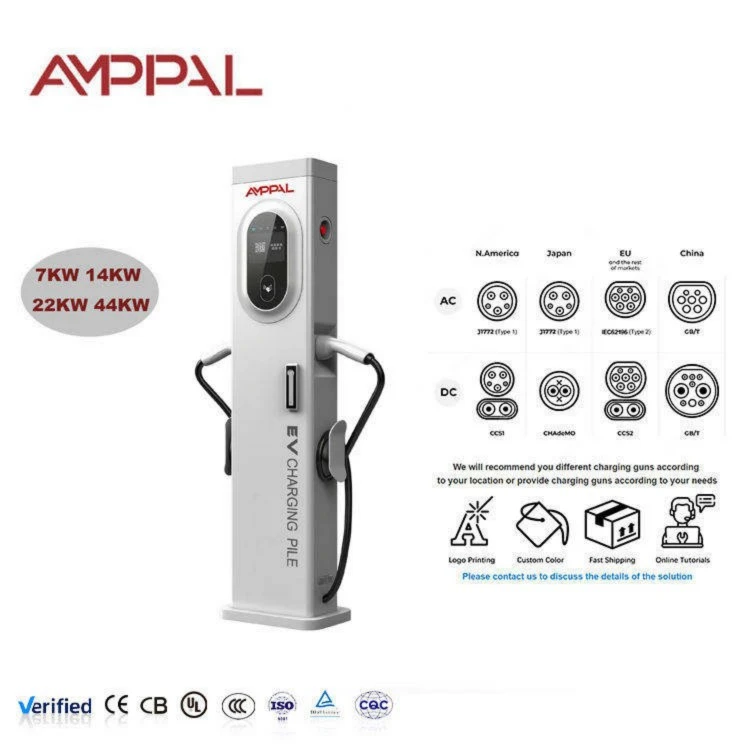

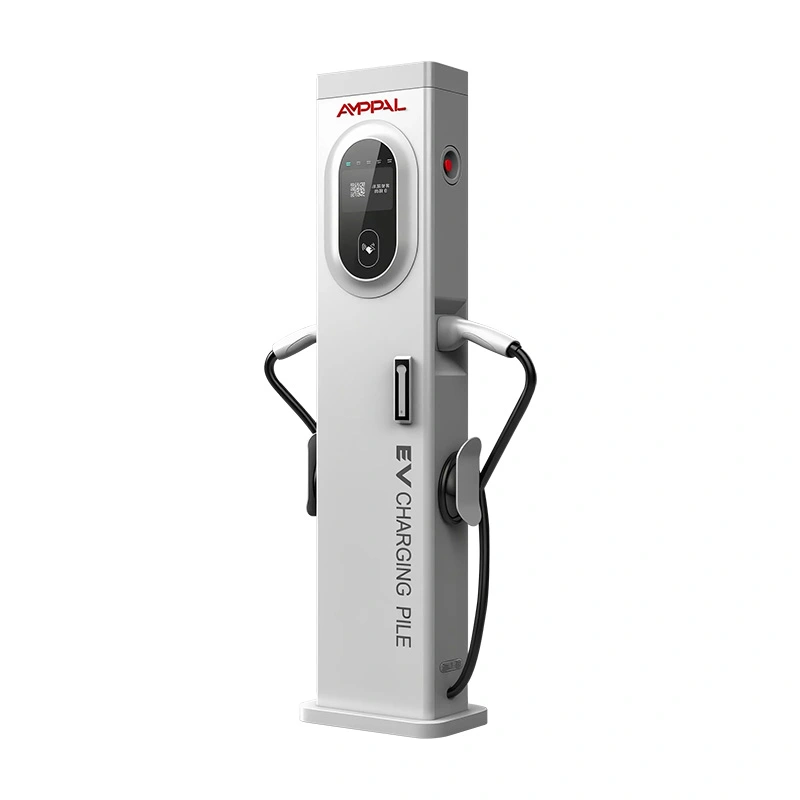

A 14 kW-os AC EV töltő szállodákhoz és irodaházakhoz (AF-AC-014-Y-A-0-4-JA-P) egy 300 x 150 x 1400 mm-es oszlop, amely két 16A+16A névleges 2-es típusú pisztolyt hordoz egy 380 VAC feszültségű háromfázisú, 5-felül hüvelykes színes képernyővel. A boríték egy probléma megoldására létezik: hová kerül a töltő, ha nincs fal és nincs széles sziget?

Az üzemeltetők a két bejárati öböl közötti sávon, a járda szélei mentén használják, ahol egy szélesebb szekrény nem engedélyezné, és a garázsok belsejében, ahol minden tartalék métert megesznek az oszlopok. Maga a töltés szabványos AC; a lábnyom a jellemző.

Öt nyeremény egy fele olyan vastag oszlopból

A 150 mm-es mélység megtisztítja a kerekesszékes útvonalakat és az ajtószárnyakat, amelyeket egy 240 mm-es talapzat elzárna; ez az a dimenzió, amely eldönti, hogy sikeres-e egy helyszíni felmérés.

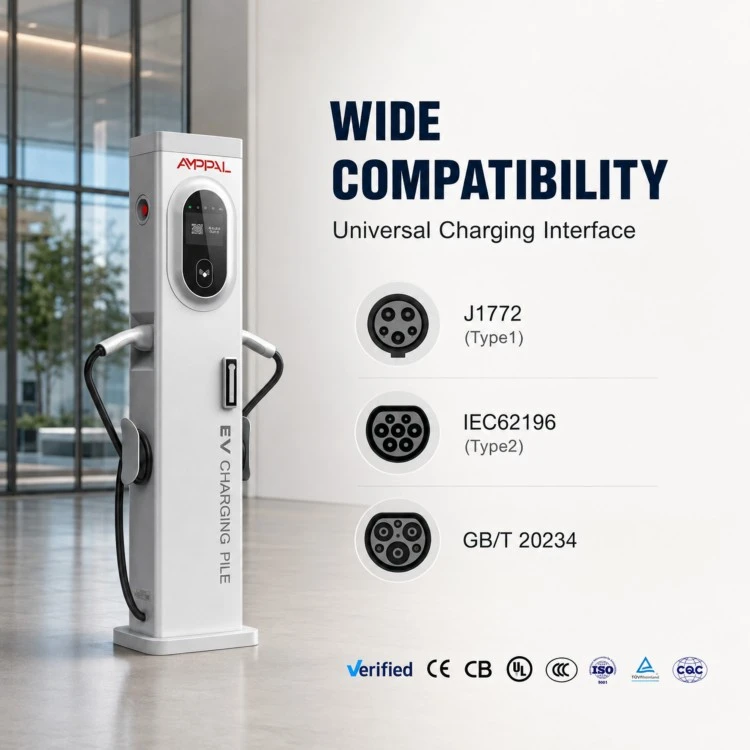

Két 2-es típusú aljzat (16A+16A) lehetővé teszi két autó töltését egy betáplálási pontról, nagyjából megkétszerezve az egyágyús rúd teljesítményét.

A torony 1400 mm magas az 5 hüvelykes kijelzővel szemmagasságban egy forgalmas területen.

Az IP54-es védettség és a -20°C és +50°C közötti működési tartomány lefedi az utcai időjárást tető és tető nélkül.

Az Ethernettel, 4G-vel és WiFi-vel rendelkező OCPP 1.6J új szoftver nélkül csatlakozik egy meglévő háttérirodához.

Minden egység CE-tanúsítvánnyal rendelkezik, és 2 év gyári garanciával rendelkezik, 15-20 munkanapos átfutási idővel Zhejiang üzemünkből.

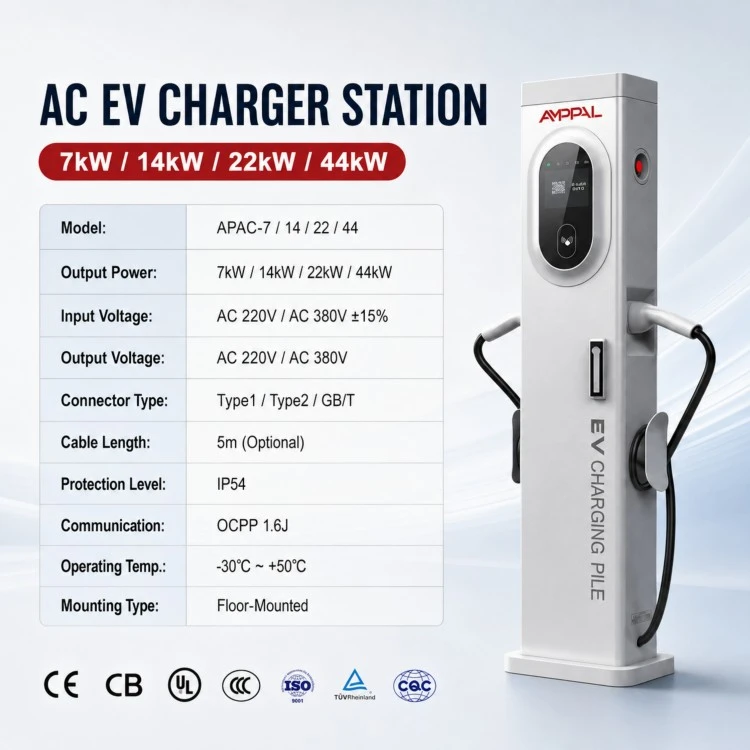

Műszaki előírások

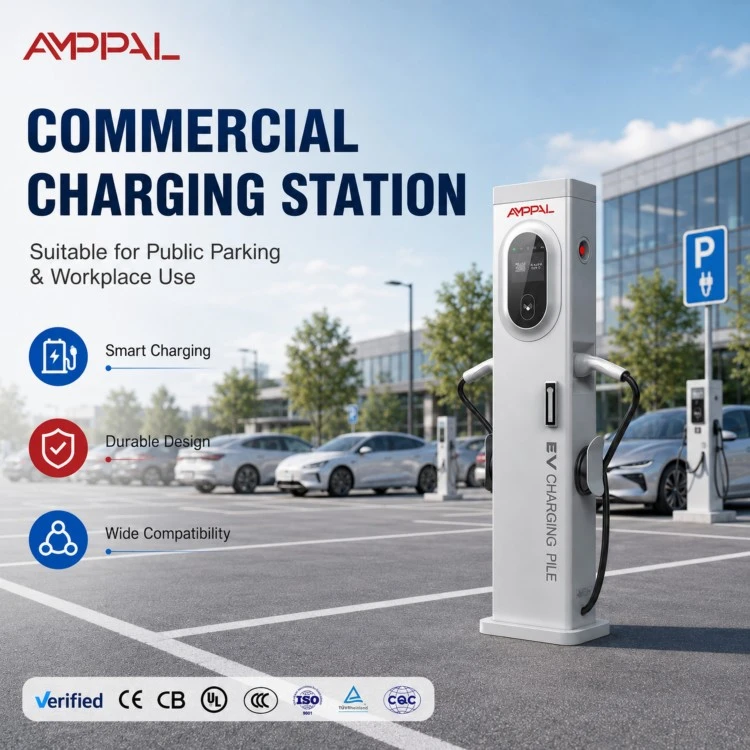

Webhelyek, ahol minden centimétert számláznak

Utcai öblök a régi európai városokban, ahol a járda túl keskeny egy 240 mm-es szekrényhez; a 150 mm-es torony átöleli a járdaszegély vonalát.

Beálló parkolósorok: a közös sávon lévő egyik torony két egymással szemben lévő sort szolgál ki.

Többszintes parkolók szűk rámpakanyarokkal; a profil nyitva tartja az irányvonalakat a vezetők és a kamerák számára.

Szállodai és irodai előterek, ahol a tájépítész elutasítja a bejárat melletti vaskos talapzatot.

Ideiglenes rendezvényhelyek: egy M12-es horgonybázis, két löveg és egy 380V-os betáplálás egy nap alatt üzembe helyezhető.

Kereskedelmi előterek, amelyek egyik napról a másikra feltöltik a bemutató elektromos autókat anélkül, hogy feladnák a bemutatótermi parkolást.

Hogyan szolgál ki a torony két járművet egy oszlopból

A 380VAC +/-15%-os háromfázisú betáplálás az alaplemezen keresztül jut be és az oszlopon belüli DIN-sín szakaszon landol, ahol az állomás elosztja a két aljzatba. Minden fegyver fázisonként 16A névleges; A firmware a teljes teljesítményt a 14 kW-os adattáblán korlátozza, és ezt a mozgásteret megosztja a két autó között.

Csatlakoztassa az első autót, és levonja a teljes költségvetést. Indítson el egy második munkamenetet, és a torony újra kiegyenlíti az áramot a két aljzat között anélkül, hogy megszakítaná az elsőt; a képernyő valós időben mutatja az egyes munkamenetek kW-ját és kWh-ját.

Az érintőképernyő plug-and-charge folyamatot futtat, míg az OCPP 1.6J minden tranzakciós rekordot továbbít a szerverére Etherneten, 4G-n vagy WiFi-n keresztül. Ha a hálózat megszakad, a munkamenet folytatódik, és a rekordok később töltődnek fel.

Minősítés és a mögötte álló tesztek

CE-megfelelőség a kisfeszültségű és EMC-irányelveknek megfelelően, minden egyes gyártási tétel kiszállítása előtt újraellenőrizve.

Az egységek 100%-a átmegy a hi-pot dielektromos tesztelésen és a földelés folytonossági ellenőrzésén az utolsó vonalon.

Hőciklus -30°C és +70°C között az IEC 60068 szerint a mintavételezett egységeken, plusz 96 órás sópermet teszt a part menti létesítményeknél.

48 órás folyamatos teljes terhelésű beégés az áram, a hőmérséklet és a kommunikáció stabilitásának élő monitorozásával.

Az alkatrészek RoHS- és REACH-kompatibilisek, és a gyár ISO 9001:2015 minőségirányítási rendszert működtet.

A bejövő ellenőrzés minden csatlakozó tételre kiterjed; egy laza 2-es típusú aljzat a leggyakoribb terepi hiba, amelyet a váltakozó áramú tornyokban látunk.

Lapos acélból 1,4 méteres oszlopig: Nyolc lépés

Lézeres vágás: a lemezeket CNC lézeren pontosan a toronyprofilra vágják, 0,1 mm tűréssel.

Hajlítás és alakítás: CNC présfék hajtogatja az oszlophéjat, és ponthegesztések rögzítik a varratokat.

A FANUC karokon végzett robothegesztés csatlakozik az alapkonzolhoz és a kábelbevezető tömszelencéhez, ugyanaz a folyamat, mint az egyenáramú vonalunkon.

Felületkezelés: egy háromlépcsős tisztító és befejező vonal védi a héjat összeszerelés előtt.

Előszerelés: a DIN-sín, a mágneskapcsolók, a hibaáram-kapcsoló és a mérőmodul fel vannak szerelve és a specifikációnak megfelelő nyomatékkal vannak ellátva.

Elektronika: a kijelző, a kommunikációs kártya és a tápegység fel van szerelve és csatlakoztatva.

Firmware-betöltés és OCPP-megfelelőség ellenőrzése: minden egység regisztrálva van, és párosítva van egy tesztszerverrel a boxolás előtt.

Végső minőségellenőrzés és csomagolás: hi-pot teszt, szemrevételezés és kartoncsomagolás zárja a sort; a normál megrendelések 15-20 munkanapon belül távoznak.

A 14 kW megfelelő az Ön lábnyomához?

A 14 kW-os torony ott éri el a tartást, ahol a korlát fizikai. Ha az Ön webhelye egy széles terület, betonszigettel, amely készen áll egy szabványos talapzatra, vásárolja meg az olcsóbb, 240 mm-es szekrényt; a karcsú profil nem vásárol semmit.

Ez is rossz eszköz, ha az autók nyolc órát vagy tovább maradnak. Az éjszakai flottaparkolást jobban szolgálják a 3,5-7 kW-os fali dobozok töredék áron, mert a 14 kW csak akkor térül meg, amikor a járművek napközben ki-be bicikliznek.

Akkor válassza, ha meg tudja számolni a centimétereket: keskeny középső sáv, járdaszéli sor szigorú visszaesési szabállyal, vagy garázs, ahol egy szélesebb szekrény kerülne egy parkolóhelyre. Ha két, egyenként 7 kW-os autó megegyezik az Ön tartózkodási idejével, ez a leghelytakarékosabb módja annak szállításának.

AMPPAL a 240 mm-es szabványos talapzathoz képest

Lábnyom: 150 mm a körülbelül 240 mm-es mélységhez képest azt jelenti, hogy a torony átmegy a helyszíni felméréseken, amelyek elutasítják a talapzatot.

Egy táp, két kocsi: egyetlen háromfázisú áramkör szolgálja ki mindkét pisztolyt, két külön telepítés helyett.

Vizsgálati bizonyítékok: CE, 100% hi-pot, 96 órás sópermet és 48 órás beégés tételenként dokumentálva van, nem csak egy prospektusban állítják.

Vásárlási feltételek: standard modellek MOQ 1 egységtől, 15-20 munkanap átfutási idő, 2 év garancia, pótalkatrészek a DHL/FedEx-en keresztül.

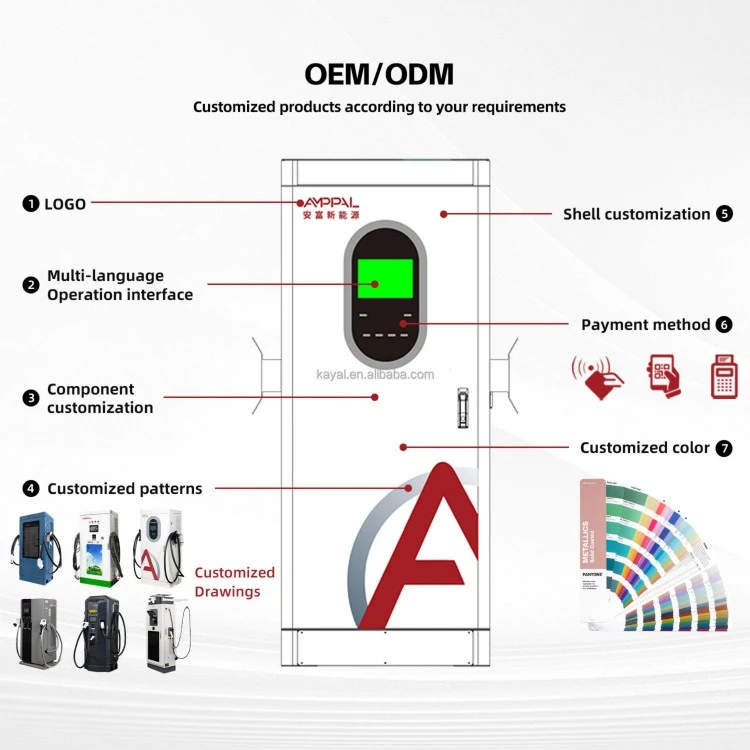

Testreszabás: a logó, az indítóképernyő és a kábel márkajelzése módosítható; exportprogramokat szállítottunk több mint 40 országba, köztük az Egyesült Arab Emírségekbe, Szaúd-Arábiába, Kazahsztánba, Németországba és Mexikóba.

Csomagolás és szállítás: Oszlopok eljuttatása a webhelyre

Minden tornyot teljesen összeszerelve szállítanak egy körülbelül 350 x 220 x 1460 mm-es export kartondobozban, hab saroktömbökkel; A bruttó tömeg körülbelül 45 kg, beleértve a horgonykészletet és a kábeltömszelencéket.

Raklaponként négy kartondoboz van, élvédőkkel zsugorfóliázva; egy 40 méteres konténerben nagyjából 60 torony fér el raklapra rakva, vagy akár 80 padlóra rakva.

Általános feltételek: FOB Ningbo vagy Shanghai, vagy EXW üzem. Minden szállítmány tartalmazza a kereskedelmi számlát, a csomagjegyzéket, a fuvarlevelet, a származási bizonyítványt és a CE megfelelőségi nyilatkozatot; A tengeri szállítmány Rotterdamba vagy Jebel Aliba általában 30-40 napig tart.

Támogatás, amely tiszteletben tartja a telepítési idővonalat

2 év garancia a gyártási hibákra, a kiszállítástól számítva, nem pedig az üzembe helyezéstől, ami a telepítők szerint leegyszerűsíti a reklamációt.

24 órás válaszadás a műszaki jegyekre, videó diagnosztikával, így az Ön villanyszerelője még aznap bejárható a javításon.

DHL/FedEx pótalkatrészek központi raktárunkból; gyorsan mozgó tárgyak, például érintőképernyők és kábeltömszelencék 2 munkanapon belül távoznak.

Papírelső RMA: küldje el a fényképeket és az egység sorozatát, és mi döntünk a csere vagy a javítás között, mielőtt bármit visszaküld.

Több helyszínen történő kihelyezéshez egy karbantartó készletet javasolunk minden 20 készletben lévő toronyhoz, így a helyszíni cserék soha nem várnak a vámon.

Helyszíni kezelés: Rossz vs

Rossz: úgy szerelik fel a tornyot, hogy a kábel a forgalmi folyosó felé hurkoljon. Jobbra: igazítsa az oszlopot úgy, hogy mindkét kábel kimenjen a forgalmi sávból.

Rossz: alulméretezett áramkörről táplálja a tornyot, mert csak váltakozó áramú. Jobbra: a két pisztoly előtolását együtt kell méretezni; egy 32A-es háromfázisú megszakító 6 mm2-es vezetékekkel biztonságos kiindulási pont, majd ellenőrizze a helyi előírásokat.

Hibás: az Ethernet-kábel ugyanabban a vezetékben fut, mint a tápkábel. Jobb oldalon: különálló csatornák, egymástól legalább 30 cm-re, hogy megvédjék a hálózati kapcsolatot az interferencia ellen.

Rossz: matricákkal vagy feliratokkal letakarja az érintőképernyőt. Jobbra: tartsa tisztán a kijelzőfelületet; az 5 hüvelykes képernyő a kezelő egyetlen helyi interfésze.

Tévedés: feltételezve, hogy a garancia kiterjed a vandalizmusra. Jobbra: azonnal jelentse a sérülést fényképekkel és a sorozatszámmal; a 2 év garancia a gyártási hibákra vonatkozik, így minél gyorsabban dokumentálja, annál gyorsabban cselekszünk.

Mit jelentenek a webhely vezetői egy szezon után

Egy dubai parkoló üzemeltetője 12 tornyot vezetett a járdaszegély mentén, amelyet az önkormányzat túl szűknek ítélt meg a szokásos talapzatokhoz. Nyolc hónap 45°C-os nyár után az egyik érintőképernyőn villogni kezdett, amit garanciálisan egy héten belül kicseréltünk. Összegzése: az oszlop vékony, de nem hajlott, nem lötyögött, nem melegedett túl.

Egy német szállodacsoport szabványosította a torony udvari parkolóját, miután az építész elutasította a szélesebb szekrényt. Egyetlen panaszuk: a 4G antenna egyetlen rúdra esik le az udvaron belül, így most megrendelik a WiFi/Ethernet verziót, és bekötik az épületkapcsolóhoz.

Egy szaúdi vállalkozó megvásárolta az első 20 darabos tételt egy vegyes felhasználású fejlesztéshez. A horgonyszerelés a villanyszerelőinek tornyonként két órát vett igénybe az első napon, és kevesebb mint egy órát a fúrási sablon megtekintése után; azóta rendeltek még három tételt.

Gyakran Ismételt Kérdések

K: Valóban tölthet két autót egyszerre a 14 kW-os toronyban?

V: Igen, mindkét aljzat feszültség alatt van, és az állomás megosztja a 14 kW-os költségvetést közöttük; egyetlen autó megkapja a teljes költségvetést egyedül.

K: Milyen távolságra van szüksége a toronynak a járdaszegélytől vagy a faltól?

V: Körülbelül 600 mm munkaterület legyen az aljzatok előtt; nagyjából 200mm oldalt elég a kábelhurokhoz.

K: A vékony toronyhoz kell betonalap?

V: A 300 x 300 mm-es beton alátétre szerelt M12-es horgonyaljzat szabványos; aszfalton felületre szerelhető konzolt szállítunk.

K: Melyik csatlakozóval szállítják az állomást?

V: Két 2-es típusú aljzat 4,5 m-es kábelekkel alapkivitelben; ez az AC modell nem kínál CCS-t.

K: Működhet a torony egyfázisú árammal?

V: Nem, 380 VAC háromfázisú feszültséget igényel; egyfázisú telephelyek esetén nézze meg 3,5-7 kW-os falra szerelhető váltakozó áramú állomásainkat.

K: Hogyan működik a számlázás fizetési terminál nélkül?

V: Az OCPP 1.6J átadja a tarifákat és a távoli indítást/leállítást a háttérirodának vagy a barangolási platformnak, miközben a képernyő helyileg mutatja a munkamenetadatokat.

K: Mennyi a konténerrendelés átfutási ideje?

V: 15-20 munkanap standard modelleknél a megrendelés visszaigazolása és a befizetés után.

K: Leolvasható a képernyő közvetlen napfényben?

V: Ez egy 5 hüvelykes színes LCD kültéri fényerő-beállítással; durva déli napsütésben az általunk opcionálisan kínált ernyővédő segít.
