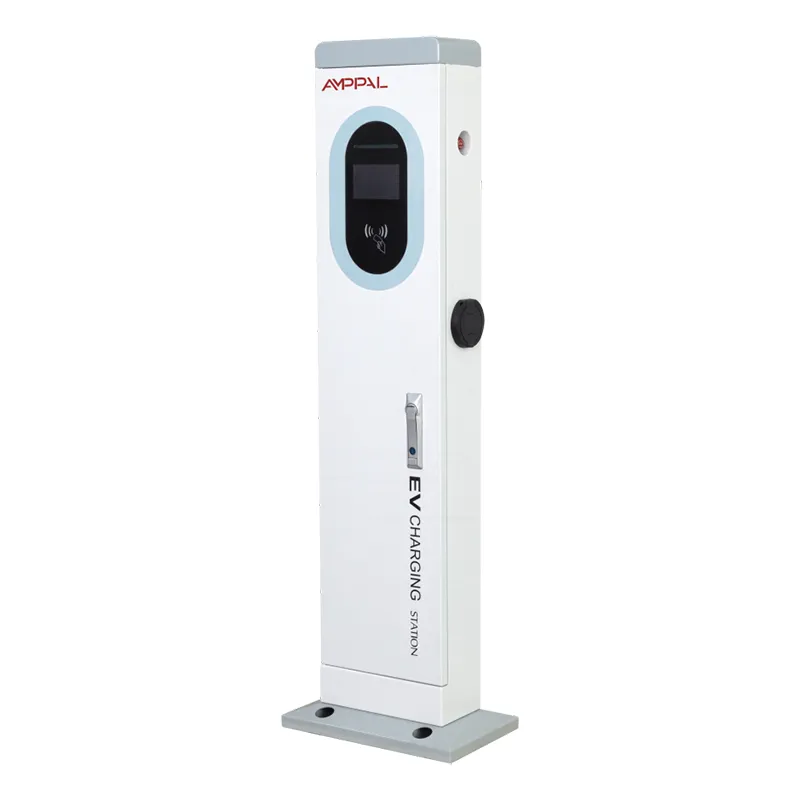

14 kW-os kétportos AC EV töltőtorony kereskedelmi parkolókhoz

Két töltési pont egy alapítványon

Két parkolóhely megoszthat egy töltőoszlopot – ez az egyetlen döntés a termék teljes története. Az AF-AC-14kW egy 410 x 240 x 1400 mm-es torony két 7 kW-os váltóáramú fegyverrel, egy 5 hüvelykes színes érintőképernyővel, egy fizetési terminálkészlettel és egy hálózati modullal, amely mindkét oldalt szolgálja ki.

Tekintsd ezt úgy, mint két fali dobozt egyetlen szabadon álló oszlopba tömörítve, mínusz a duplikált alkatrészek. Egy alapozó, egy ház, egy IP54-es karosszéria, egy 220 VAC +/-20% táp - és két autó tölt egyszerre 7 kW-tal.

Az öbölenkénti költséget számoló webhelytulajdonosok számára a torony itt módosítja a táblázatot. A második öböl már majdnem annyiba kerül, mint az első. Két hely, egy karbantartási szerződés, egy dokumentumkészlet – a számok nem duplázódnak.

Öbölenkénti költségérv

Egy alapozás kettő helyett – egyetlen beton alátét és horgonykészlet fedi le mindkét nyílást.

Egy hálózati modul, egy SIM, egy képernyő – itt vannak megosztva azok a részek, amelyek két külön töltőn duplikálódnak.

Egy telepítési látogatás – egy személyzet és egy kábel fut az oszlophoz, ami nagyjából fele annyi, mint két egység helyszíni munkája.

Ügyfeleink költségvetési adatlapjain a rekeszenkénti teljes beépítési költség általában 25-35%-kal alacsonyabb, mint két különálló 7 kW-os töltő.

Egy OCPP belépési pont – két rekesz egy eszközként jelenik meg a háttérben, így az üzembe helyezés és a napi felügyelet kevesebb időt vesz igénybe.

Szabványos pótalkatrészek – ugyanazokat a képernyőket, pisztolyokat és vezérlőtáblákat használjuk a toronysorozatunkban, így egy tartalékkészlet több helyszínt is lefed.

Műszaki előírások

A legjobb helyek egy ikerágyús toronyhoz

Szállodai és üdülőtelepi telkek, ahol két vendégtér általában a kijelentkezés körül megtelik.

Bevásárlóközpont felszíni telkek, páros végnyílásokkal a bejárat közelében.

Munkahelyi parkolók párosítják az alkalmazotti tereket, ahová mindkét autó azonos menetrend szerint érkezik és indul.

Városi telkek, ahol szűk az öböl szélessége és két különálló oszlop zsúfolná a sorokat.

Két dedikált lakóöblöt kiszolgáló lakás és társasház telek.

Hogyan osztozik két fegyver egy tornyon

Mindkét pisztoly ugyanabból a 220 VAC +/-20% tápfeszültségről táplál egy vezérlőegységen keresztül. Ha két autó csatlakozik egyszerre, mindegyik pisztoly akár 7 kW-ot is lead, ami együttesen 14 kW. Ha csak egy autó csatlakozik, akkor is eléri a 7 kW-ot; ez a torony nem egyetlen fegyverre összpontosítja az erőt, és nem is teszünk úgy, mintha más lenne.

Az 5 hüvelykes képernyő mindkét munkamenetet mutatja, így mindegyik rekesz saját töltési állapotot, fizetési folyamatot és nyugtát kap. Mivel mindkét fegyver egy eszközön van, a kártyával vagy az APP-vel fizető sofőrnek nem kell tudnia, hogy melyik helyen van – a munkamenet követi a fegyvert, amelyhez csatlakoztatta.

Mindkét bővítőhely egyetlen OCPP 1.6-os vagy 2.0-s kapcsolaton keresztül jelent a háttérrendszernek. Ez egy eszközbelépést, egy firmware-frissítést és egy távoli diagnosztikai munkamenetet jelent két parkolóhelyhez. Egy két tucat toronnyal rendelkező menedzser két tucat eszközt lát a műszerfalon, nem negyvennyolcat.

Minőségi kapuk a CE-jelölés megjelenése előtt

A torony a kisfeszültségű és az EMC-irányelveknek megfelelően CE-jelöléssel rendelkezik, a fájlt modellsorozatonként tárolják.

Laboratóriumi és harmadik fél által végzett tesztelés által igazolt IP54 – por- és fröccsenésmentes, lezárt kábelbemenetekkel.

96 órás sóspray-teszt a porbevonaton, a part menti export programunk alapfelszereltsége.

Kettős pisztolyos terhelésteszt – mindkét kimenet egyidejűleg teljes névleges teljesítménnyel működik, bizonyítva a 14 kW-os kombinált viselkedést.

Hőmérséklet-tesztelés -20 °C és +50 °C között, beleértve a képernyő olvashatóságát hidegindításkor.

Egyetlen torony sem szállítható saját sorozatszámmal ellátott tesztjelentés nélkül. Az üzemi szintű tanúsítás a CCC, TUV, UL és CB szabványokra terjed ki.

Hogyan épül fel az ikerágyú torony

A 410 x 240-es oszlopprofilt lézerrel vágjuk és saját vonalainkon lyukasztjuk, nem pedig beszerezzük.

TRUMPF présfékek alkotják az oszlopot; A FANUC robotok hegesztik a varratokat.

Porbevonatot alkalmaznak, a tételes mintákat sóspray-vizsgálatra küldik.

Az AC vonal a vezérlőegységhez, a kontaktorhoz, a képernyőhöz és mindkét pisztolyhoz illeszkedik a tokkal együtt.

Az IP54-es tömítést a kábelbevezetéseknél és a képernyő előlapján ellenőrzik.

Minden torony kétágyús egyidejű terhelési tesztet futtat, valamint fizetési és hálózati teszteket.

A minőségellenőrzés rögzíti a sorozatszámot, a vizsgálati eredményeket és a CE dokumentumokat, majd könyveli a kiszállítást.

A szabványos átfutási idő 15-20 munkanap; a konténerfoglalásokat a gyártás megkezdése előtt visszaigazoljuk.

Egy kétágyús torony vagy két egyetlen töltő?

Két különálló 7 kW-os töltő pontosan egy helyzetben nyer: ha a két rekesz távol van egymástól, például egy telek ellentétes végein, ahol egy megosztott oszlophoz vezető kábel többe kerülne, mint egy második egység háza.

Mindenhol máshol a torony nyer pénzt és karbantartást. Két töltő két alapot, két képernyőt, két hálózati modult, két SIM-kártyát és két telepítési látogatást jelent. Egy torony mindezt egy-egy toronyra cseréli, ezért a beépítési költség általában negyedével-harmadával csökken. A megtakarítás elég valós ahhoz, hogy több forgalmazónk alapértelmezés szerint ikerágyús tornyokat ajánl, amikor két rekesz van szomszédos.

Ki ne vásárolja meg: olyan telephelyek, amelyek ma egy öblöt tartalmaznak, és nem terveznek második öblöt – a 7 kW-os egyágyús torony olcsóbb; vagy olyan telek, ahol a két töltőhelynek néhány méternél nagyobb távolságra kell lennie egymástól. Vásárolja meg a tornyot, amikor két öböl van egymás mellett, és az is marad.

Miért rendelik újra az importőrök a második konténert?

Gyári közvetlen árak a Zhejiang Anfu New Energy Technology Co., Ltd.-től Yueqingben – 2014-ben alapították, egy nemzeti kis óriásvállalat.

Egy SKU, amely két helyet fed le, ami leegyszerűsíti az importőr készletét és a telepítő képzését.

A tanúsítási fájlok (CE plusz CCC, TUV, UL és CB) készen állnak a helyi hatóságok és közművek rendelkezésére.

2024-ig több mint 1 000 000 darabot szállítottak ki több mint 40 országban, ismételt megrendelésekkel a malajziai, törökországi és az öböl menti forgalmazóktól.

OEM- és ODM-opciók – egyedi szín, logó és fizetési márkajelzés, a MOQ-val projektenként megbeszélve.

1,4 méteres torony sérülésmentes szállítása

A láda függőleges, merevítéssel a képernyő előlapja és mindkét tokja körül. A horgonycsavarok, a fúrósablon és a rögzítő hardver ugyanabban a ládában található, így a telepítőnek mindene megvan az első napon.

Az 1400 mm-es ládahossz kulcsfontosságú a konténertervezéshez - a ládák laposan fekszenek és egymásra rakják, egy 20 láb hosszú konténer pedig nagyjából 60-80 tornyot hordoz a láda méretétől függően. Szállítási pultunk foglalás előtt visszaigazolja a pontos számot.

Alapértelmezés szerint FOB Ningbót vagy Sanghajt idézünk; EXW és CIF elérhető. A papírmunka kiterjed a számlára, a csomagolójegyzékre, a fuvarlevélre és a CE bizonyítvány másolatára - 15-20 munkanapos átfutási időn belül elkészül.

A szolgáltatás feltételeit a vásárlóknak tudniuk kell

2 év garancia mindkét fegyverre, a képernyőre és a fizetési modulra.

Tartalék pisztolyszerelvények és szűrők a gyors kiszállításhoz – a két leggyakoribb kopóelem.

Távoli diagnosztika 4G-n vagy Etherneten keresztül, firmware-frissítésekkel a háttérrendszeren keresztül.

Tanácsok a helyszíni személyzetnek: hetente törölje le a képernyőt egy száraz ruhával, és ellenőrizze mindkét tokot, hogy nincs-e megtörve a kábel.

A felhasználói kézikönyv, a telepítési rajz és az OCPP beállítási útmutatója minden egységhez tartozik.

Telepítési hibák, amelyek tönkreteszik a jó tornyot

Hibás: a tápkábelt védőcső nélkül betemeti, és reméli, hogy túléli. Jobbra: vezesse a kábelt a vezetékben az oszlop aljáig, egy szervizhurokkal a későbbi ismételt lezáráshoz.

Hibás: a betétet szemenként kell kiönteni, majd a tornyot vízszintbe állítani. Jobbra: öntse a mellékelt sablonra, és ellenőrizze a szintet, mielőtt a beton megköt.

Hibás: hagyja, hogy mindkét kábel átfeküdjön a folyosón a nyílások között. Jobbra: irányítsa az egyes fegyvereket a saját rekeszébe, hogy a vezetők soha ne botlanak a másik oldal kábelében.

Tévedés: feltételezzük, hogy az irodai WiFi mindkét területet eléri. Jobbra: ellenőrizze a jelet az oszlop pozíciójában a kiöntés előtt – vagy helyezzen be egy 4G SIM-kártyát.

Rossz: a földelés ellenőrzésének kihagyása, mert a torony szilárdnak tűnik. Jobbra: az üzembe helyezés során ellenőrizze a földelés folytonosságát a betét földelő rúdjához.

Kezelői történetek kétöbölű oldalakról

Egy athéni ingatlankezelő 2024 végén nyolc tornyot szerelt fel két lakótömbben, és a lakók négy ikerágyús egységet osztottak meg nyolc öbölben. Hat hónap utáni megjegyzése: az egyik pisztolytokot újra meg kellett szorítani, és a lakók semmi másról nem vitatkoztak – ami egy társasházi táblánál csendes sikernek számít.

Egy holland parkoló üzemeltetője üzemelteti a tornyot egy P+R telken Utrecht mellett – két öböl, egy oszlop, kártyás fizetés. Megjegyzése: a második öböl alapvetően ingyenes infrastruktúra volt, csak a plusz fegyverért fizettünk. Apró kifogás a képernyő helyzete: jól áll, kényelmetlen, ha az autóból akarod nézni.

Egy török ​​disztribútor, aki 14 kW-os tornyokat vásárol szállodaláncok számára, azt mondta, hogy a torony két napról egy napra csökkentette a beépítési időt. Zavarja: a mellékelt sablon szintet feltételez, és két webhelyén először kis szintezési beállításokra volt szükség.

Kérdések a kettős fegyveres töltéssel kapcsolatban

K: Ha két autó tölt egyszerre, mekkora sebességet ér el mindegyik?

V: Mindegyik pisztoly egyidejűleg akár 7 kW-ot is lead, a kombinált 14 kW-ot – egyik sem éhezteti a másikat.

K: Egy pisztoly leadhatja mind a 14 kW-ot?

V: Nem. Mindegyik pisztoly mennyezete 7 kW, tehát egyetlen autó továbbra is 7 kW-ig tölt; válassza a 22 kW-os vagy a 44 kW-os tornyot, ha járművenként többre van szüksége.

K: Hány parkolóhelyet szolgál ki egy torony?

V: Kettő, fegyverenként egy, ideális esetben egymás mellett – minden fegyver kábele eléri a saját rését.

K: A toronynak két külön áramkörre van szüksége?

V: Nincs – egyik 220VAC +/-20%-os betáplálás sem szolgálja ki mindkét pisztolyt a belső vezérlőegységen keresztül.

K: A 14 kW elég egy modern elektromos autóhoz éjszaka?

V: Igen. Az autónkénti 7 kW hozzávetőlegesen 45 km-es hatótávolságot jelent óránként, tehát egy éjszakai munkamenet a legtöbb személygépkocsi teljes akkumulátorát lefedi.

K: Mennyibe kerül rekeszenként két különálló töltőhöz képest?

V: A tipikus helyszíneken az egy öbölre jutó telepített költség 25-35%-kal alacsonyabb, főként az alapozás, a hálózati modul és a telepítési látogatás miatt.

K: Kezelhetem a két fegyvert egymástól függetlenül a háttérben?

V: Igen – minden fegyver külön OCPP csatlakozó egy eszközön, így rekeszenként árazhat, ütemezhet és jelentést készíthet.

K: Mennyi az átfutási idő?

V: 15-20 munkanap, a teljes dokumentumcsomaggal és a CE-tanúsítvánnyal Ningboból vagy Sanghajból szállítják.
