44 kW-os Slim Tower kétportos AC EV töltő kereskedelmi parkolóhelyekhez

A 44 kW-os kérdés egy panelkérdés

A legtöbb kétpisztolyos AC töltő papíron meghibásodik, mielőtt a terepen meghibásodik. A hiba nem a töltő; ez a villanyszerelő első kérdése: mit ad a panel?

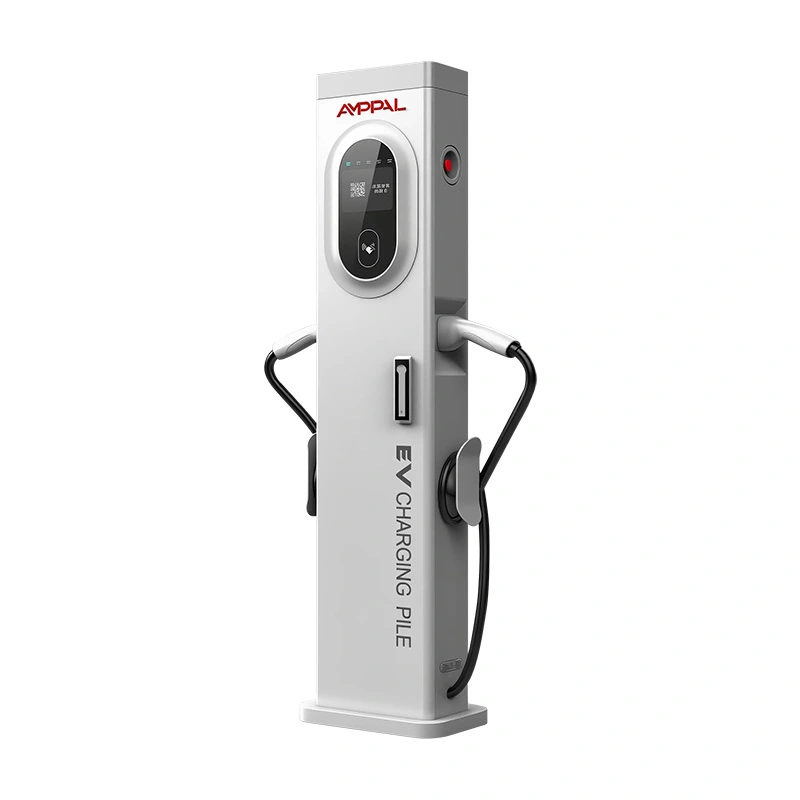

Az AMPPAL 44 kW-os SlimTower (AF-AC-044-Y-A-0-4-JA-P) két 2-es típusú fegyvert hordoz 32A+32A feszültséggel 380VAC háromfázisú tápon, egy 300x150x1400mm-es oszlopból, 5 hüvelykes érintőképernyővel. Minden aljzat nagyjából 21 kW-ot képes felvenni; a pár együtt közelíti meg a 44 kW-os adattáblát.

Ez az oldal annak a személynek íródott, aki aláírja az elektromos rajzokat. Ha Ön az, olvassa el az alábbi táblázatot, mielőtt beleszeretne a specifikációs lapba.

A jó hír az, hogy a matematika egyszerű és nyilvános: volt, amper és négyzetgyök. A rossz hír az, hogy senki sem csinálja a töltők érkezésének napján. Tegye meg most, papíron, mielőtt a konténer lefoglalná.

Mit jelent a teljes terhelésű 32A+32A az Ön webhelyén

Két kocsi, mindkettő fázisonként 32A: az adagolónak fázisonként körülbelül 64 A-t kell szállítania ugyanabban a pillanatban, vagy az upstream megszakító a lehető legrosszabb időpontban kapcsol ki.

Tervezze meg a transzformátort: ​​minden torony akár 44 kW csatlakoztatott terhelést ad; tíz torony 440 kW-ot jelent, mielőtt a világítást és a HVAC-ot számolnánk.

A kábel méretezése fázisonként 16 mm2 réznél kezdődik rövid távon, és a távolsággal nő; A 25 mm2 vagy 35 mm2 általános az 50 méternél hosszabb futásoknál.

Megszakító üzem: egy 80A-es háromfázisú megszakító vagy két 40A-es egység fegyverenként eggyel, zavaró kioldások nélkül biztosít a párnak a mozgásteret.

A fáziskiegyenlítés egy mellékes előny: a 32A+32A-es háromfázisú terhelés kíméletesebb a hálózatnak, mint három egyfázisú 7 kW-os töltő, amelyek egy fázisra vannak rakva.

Ha a helyszín nem tud teljes terhelést betáplálni, az OCPP 1.6J terheléskezelés csökkentheti a tornyot alacsonyabb költségvetéssel, miközben Ön megtartja a mozgásteret későbbre.

A fűtés a költségvetés része: az órákon át tartó 44 kW melegíti a panelszobát, ezért tervezze meg a szellőztetést az első nyár előtt.

Műszaki előírások

Használjon olyan eseteket, amelyek 44 kW-os kapacitást indokolnak

Depó udvarok, ahol a furgonok egy-három órát parkolnak műszakok között; A rekeszenkénti 44 kW az állásidőt használható tartományba állítja.

A taxiállomások és a jégeső csomópontok, ahol a sofőrök gyorsan forognak, és a tartózkodási idő kevesebb, mint két óra.

Teherautó-megálló előterek szállító furgonok és kishaszonjárművek kiszolgálására 3,5 tonnáig.

A raktár dokkja, ahol egy toronysor osztozik egy transzformátorteremben.

EV-kölcsönző flották, amelyeknek egyéjszakás várakozás nélkül kell megfordítaniuk az autókat a bérlés között.

Lakossági blokkok háromfázisú szolgáltatással, ahol 44 kW a legmagasabb váltóáram, amelyet az elosztó megenged az adagolón.

Repülőtéri és állomási parkolók, ahol a plug-in hibridek reggeli rohanása miatt indulás előtt gyorsan kell feltölteni.

Az energiaáramlás leolvasása: a paneltől a csatlakozóig

Az áramellátás egy háromfázisú adagolón hagyja el az elosztótáblát, és az alaptömszelencén keresztül jut be a toronyba. Belül az állomás minden fegyvert egymástól függetlenül mér, így a 44 kW-os adattábla nem egy óriási konnektor, hanem két 32A-es áramkör, amelyek egy házon osztoznak.

Ha egyetlen autó csatlakozik, használhatja saját fegyverének teljes 32A-ét. Amikor a második autó megérkezik, mindkettő 32A-re vegye fel; a torony külön tartja a két munkamenetet a számlázáshoz, és az OCPP 1.6J külön jelenti az egyes csatlakozók energiáját.

Az aljzatonkénti mérés számít az osztott számlázásnál: A bérlő fizet az 1. fegyverért, B bérlő a 2. fegyverért, és a szerver soha nem keveri össze a két kWh összeget.

Egy csapda, amelyet érdemes megnevezni: a leértékelés. Ha az előtolás gyenge, a megszakító leold, ahelyett, hogy a torony lelassulna. A firmware-sapka az ellenőrzött alternatíva, ezért döntse el a költségvetést a vezetékezés előtt, ne az első út után.

Minőségi rekordok, amelyekben a létesítménymérnökök megbízhatnak

A megfelelőséget a kisfeszültségű és az EMC-irányelvekkel összhangban tartják, és a fájlt újraellenőrzik, amikor a teljesítményfokozat megváltozik.

Minden állomást hi-pot tesztelnek és leföldelnek, mielőtt elhagyná a vonalat – fegyverenkénti 32A-nél nincs lehetőség kétséges talajútra.

Teljes terhelésű fűtés: a 44 kW-os tornyot 48 órán keresztül folyamatosan égetési teszteléssel tesztelik az adattábla áramával, a szekrény hőmérsékletének naplózásával.

A minta oszlopok IEC 60068 szerinti hőciklusokat futtatnak -30°C és +70°C között, plusz 96 órányi sópermet a felületre.

Nyomatékvizsgált gyűjtősín és csatlakozó kötések; a laza végződések a klasszikus okai a nagyáramú váltakozó áramú hajtóművek hőhibáinak.

Az alkatrészek beszerzése az RoHS és a REACH szerint történik, ISO 9001:2015 rendszeren belül; A CCC, TÜV, UL és CB hatálya üzemi szinten létezik.

A nyolc állomásból álló összeszerelési sorozat

Lézerrel vágott héj, 0,1 mm tűrés, CNC vonalon.

A toronytest prés-fék hajtogatása és varrathegesztése.

Az alaplemez és a tömszelence konzolok FANUC robothegesztése.

Háromlépcsős felülettisztítás és kikészítés.

Erősáramú szakasz: gyűjtősínek, kontaktorok és 32A-es kapcsolóberendezés szerelve és nyomatékkal.

Mérés és elektronika: aljzatonkénti kWh-mérők, kommunikációs tábla és 5 hüvelykes érintőképernyő.

A firmware-betöltés és az OCPP-megfelelőség a tesztkiszolgálón fut.

Mintavételes terhelési tesztelés, hi-pot, vizuális átvizsgálás, majd csomagolás. A gyártás 15-20 munkanap.

Méretezési útmutató: Mikor illik a 44 kW (és mikor nem)

Vásárolja meg a 44 kW-os tornyot, amikor a transzformátornak és a panelnek már megvan a belmagassága, vagy ha az elektromos rendszert a semmiből tervezi és megfelelően tudja méretezni. A többletkapacitás a 14 kW-os modellhez képest csak akkor valós, ha a takarmány képes szállítani.

Hagyja ki, ha webhelye 32 A-es egyfázisú tápellátást biztosít; a tornyot a besorolásának töredékén üzemeltetné, fizetne azért a kapacitásért, amelyet nem tud használni. Hagyja ki azt is, ha az autók éjszakánként több mint nyolc órán keresztül parkolnak; A 7-11 kW-os váltóáram kevesebbe kerül, és kíméletes az akkumulátor élettartamához. Ha pedig az Ön állandó flottaparkolása szigorú menetrendekkel, először erősítse meg a forgalmazó engedélyezett csatlakozási kapacitását; egyes régiókban a váltóáramú töltés helyenként korlátozva van.

Ha a panel szűk, de a kereslet valós, az őszinte válasz a terheléskezelés: hagyja, hogy az OCPP fedje le a tornyokat most, és emelje fel a sapkát, ahogy a helyszín növekszik. Ez a terv működik ezzel a toronnyal, mert a firmware elfogad egy távoli áramkorlátot.

AMPPAL versus olcsó kétágyús riválisok

Valódi 32A+32A képesség: egyes olcsó tornyok 44kW-ot hirdetnek, de 16A-es kontaktorokkal szállítják; az adattáblára nyomtatjuk a fegyverenkénti minősítést.

Független aljzatonkénti mérés osztott számlázáshoz, egyetlen összegzett mérő sem.

OCPP 1.6J Ethernet, 4G és WiFi-n keresztül, így a torony csatlakozik a terheléskezelési és roaming rendszerekhez.

Teszt bizonyítékai: teljes terhelésű hőfutás, nyomatéknaplók és sópermetezési eredmények tételenként elérhetők.

Kereskedelmi feltételek: MOQ 1 egység, 15-20 munkanap átfutási idő, 2 év garancia, DHL/FedEx alkatrészek.

OEM opciók logó, képernyő és kábel márkajelzéshez; 2014 óta több mint 40 országba exportál.

Logisztikai és csomagolási részletek

Minden tornyot teljesen összeszerelve szállítanak egy 5 rétegű, körülbelül 350 x 220 x 1460 mm-es export kartondobozban, benne hab saroktömbökkel, horgonykészlettel és kábeltömszelencékkel; bruttó tömege nagyjából 45 kg.

Négy karton kerül egy raklapra élvédőkkel és zsugorfóliával; egy 40 méteres konténerben körülbelül 60 torony raklapra rakva, vagy akár 80 padlóra rakva fér el, és kérésre LCL újracsomagolás is megoldható.

Az ár általában FOB Ningbo vagy Sanghaj, kérésre EXW-vel. Minden szállítmány számlát, csomagjegyzéket, fuvarlevelet, származási bizonyítványt és CE megfelelőségi nyilatkozatot tartalmaz. A Közel-Keletre és a FÁK-országokra irányuló konszolidált szállítmányok hetente kerülnek megszervezésre, ami lerövidíti a kisebb rendelések tranzitját.

A panellel kezdődő szolgáltatás

A szállítás dátumától számított 2 év garancia vonatkozik a gyártási hibákra, beleértve a nagyáramú részt is.

24 órás műszaki válasz; Mérnökeink rendszeresen csatlakoznak az üzembe helyezési hívásokhoz, hogy áttekintsék a panel beállítását villanyszerelőjével.

Pótalkatrészek a DHL/FedEx-en keresztül; A kontaktorok, mérőórák és érintőképernyők 2 munkanapon belül távoznak.

RMA fényképek és sorozatszám alapján: a csere vagy javítás megerősítése, mielőtt bármit visszaküldenek.

Ingyenes támogatási csomag: adagoló számítási lap, nyomatékértékek és üzembe helyezési ellenőrző lista.

Vezetékezési és működési figyelmeztetések

Tévedés: feltételezve, hogy egy 32A-es megszakító mindkét fegyvert lefedi. Jobbra: méretezze meg a betáplálást 64A-re fázisonként, vagy védje az egyes pisztolyokat külön-külön.

Hibás: régi telepítésből származó vékony kábel újrafelhasználása. Jobb oldali: legalább 16 mm2 fázisonként, hosszabb futásokhoz méretezve; ellenőrizze a feszültségesést teljes terhelésnél.

Rossz: hagyjuk, hogy a torony örökre a firmware-sapkánál üljön, mert a panelt soha nem frissítették. Jobbra: jegyezze fel a kupakot a karbantartási naplóba, és csak az adagolás igazolása után emelje fel.

Hibás: az 1. pisztoly és a 2. pisztoly bérlői keverése egy számlán. Jobbra: az aljzatonkénti mérés engedélyezése; Az OCPP minden egyes csatlakozót külön jelent.

Hibás: a nyomaték figyelmen kívül hagyása szervizlátogatás után. Jobbra: a gyűjtősín és saruk csatlakozásainak újranyomatéka évente; A váltakozó áramú hajtóművek hőhibái szinte mindig laza ízületek.

Hibás: a hibaáram-védő kihagyása. Jobbra: 30 mA-es RCD beszerelése a helyi szabályok szerint; a torony szabványos RCD védelemmel működik.

Létesítménymérnökök saját szavaikkal

Egy almati raktárvezető hat tornyot szerelt fel egy 40 furgonos önkormányzati flotta számára. A 64A fázisonkénti adagoló matematika volt az egész beszélgetés a forgalmazójával; a transzformátor magasságának megerősítése után az üzembe helyezés egy napig tartott. Megjegyezte, hogy a gyűjtősín fedelén lévő nyomatékjelzések megakadályozták, hogy villanyszerelői találgassanak.

Egy guadalajarai logisztikai szolgáltató 250 kVA-es transzformátorral párosította a tornyokat húsz tervezett öbölben. Bevallják, hogy egy lépéssel túlértékelték a transzformátort; a többletköltség kicsi volt, és a növekedési út most ingyenes. Panaszuk: az 5 hüvelykes menü mély, a sofőrök egyébként is többnyire az alkalmazást használják.

Egy Moszkva melletti raktárüzemeltető 11 kW-os firmware-sapkával működteti a tornyokat, amíg a következő évben egy második adagoló áram alá kerül. Pontosan ezt a színpadi tervet javasoltuk, ezért nem vettek olcsóbb, egyáras töltőt.

GYIK: Teljesítmény, panelek és kettős fegyverek

K: Milyen adagolóra van szüksége egy 44 kW-os toronynak?

V: Háromfázisú betáplálás, amelynek mérete körülbelül 64 A fázisonként teljes terhelés mellett, 16-25 mm2 vezetékekkel a futási hossztól függően.

K: Valóban leadhat mindkét fegyver egyszerre 32A-t?

V: Igen, minden fegyver fázisonként 32A névleges; együtt közelítik meg a 44 kW-os adattáblát.

K: Hány tornyot tud támogatni egy 250 kVA transzformátor?

V: Öt körül teljes terhelésnél; az OCPP terheléskezeléssel többet telepíthet, és korlátozhatja a teljes mennyiséget.

K: A torony támogatja a terheléskezelést?

V: Igen, az OCPP 1.6J távoli áramkorlátok lehetővé teszik, hogy a platform lefedje az egyes csatlakozókat.

K: Ez a torony egyfázisú kompatibilis?

V: Nem, 380 VAC háromfázisú feszültségre van szüksége; egyfázisú telephelyekhez nézze meg falra szerelhető 3,5-7 kW-os állomásainkat.

K: Milyen kábelméret 60 méteres távhoz?

V: Számítsa ki a feszültségesést 64 A fázisonként; a legtöbb 60 méteres pálya 25 mm2-en landol, de erről egyeztessen villanyszerelőjével.

K: Miért fontos a fegyverenkénti mérés?

V: Egy torony két bérlőjének külön kWh-ra van szüksége a tisztességes számlázás érdekében; a torony minden aljzatot egymástól függetlenül mér.

K: Mennyi az átfutási idő?

V: 15-20 munkanap standard modelleknél a letétbe helyezés után, ugyanaz, mint a többi AC tornyunknál; a tömeges megrendelések ütemezése az árajánlatban történik.
