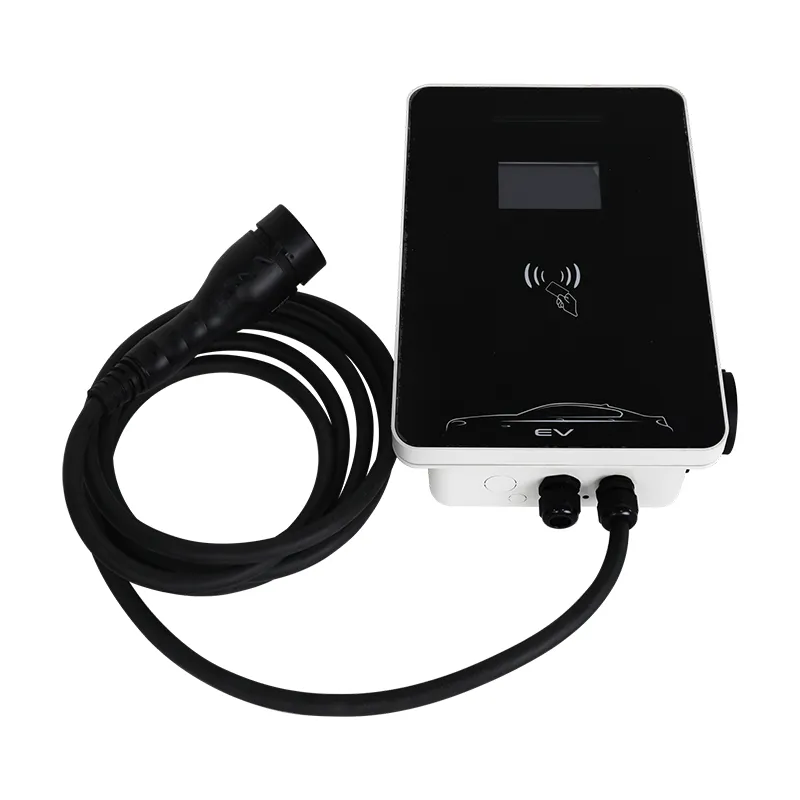

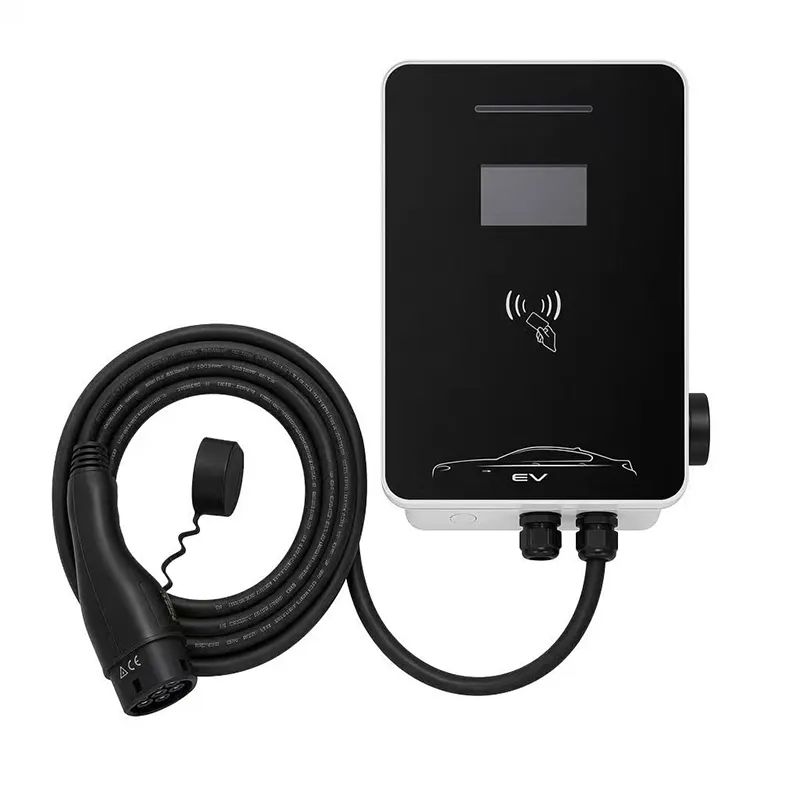

11 kW-os AC Wallbox EV töltő lakossági és munkahelyi töltéshez

Háromfázisú 11 kW: a csendes frissítés, amely illeszkedik a régi épületekhez

A 11 kW-os AC Wallbox EV töltő lakossági és munkahelyi töltéshez a legnagyobb teljesítmény, amelyet általában hozzáadhat egy régi épülethez anélkül, hogy hozzáérne az utcai transzformátorhoz.

A háromfázisú, 16 A/fázisú 380 V-os táp 11 kW-ot ad le, miközben kevesebb áramot vesz fel, mint egy egyfázisú 7 kW-os egység. Ez az ellentmondásos tény az RZ állomás egész története.

Egy 1970-es évek lakótelepén, egy kis műhelyben vagy egy gazdasági épületben a háromfázisú kapacitás hozzáadása gyakran egyszerűbb, mint az egyfázisú betáplálás korszerűsítése – mert a fázisok már megvannak, és várnak.

Ez az oldal az utólagos beépítési útról szól: mire van szüksége a 11 kW-os RZ-nek, mit ellenőriz a villanyszerelő, és mikor győzi le a háromfázis valóban az egyfázisút.

Miért ajándék a 16A fázisonként a hálózatnak?

380 V-os háromfázisú feszültségnél a 11 kW csak 16 A-nek felel meg fázisonként. Egy egyfázisú, 7 kW-os töltő 32A-t húz egy fázison - kétszer akkora áramot egy vezetéken.

Az áram, nem pedig a teljesítmény az, ami felmelegíti a kábeleket, megfeszíti a megszakítókat és csökkenti a feszültséget. A 11 kW három fázisra történő szétosztása csökkenti a vezetékenkénti terhelést, ezért sok közszolgáltató jóváhagyja a háromfázisú váltakozó áramú töltést, ahol elutasítják a nagyobb egyfázisú terhelést.

Ez a gyakorlatban azt jelenti, hogy a 16A-es háromfázisú áramkör gyakran már megvan a régi épületekben (kemencék, vízmelegítők, műhelygépek), és a töltő hozzáadásához nem lehet más, mint egy tartalék megszakító állás.

Ez is hagy teret. Ha az épület később napelemet vagy egy második töltőt ad hozzá, a háromfázisú kártya azt kábelvisszahúzás nélkül elnyeli.

Mit jelent egy régebbi elosztótábla utólagos felszerelése?

Villanyszerelője lefuttat egy rövid ellenőrzőlistát: ellenőrizze, hogy az épület valóban háromfázisú (négy vezeték a bejövő tápban – három fázis plusz nulla), mérje meg a meglévő terhelést fázisonként, és keressen egy tartalék DIN-pozíciót egy 16A vagy 20A-es megszakítóhoz RCD-vel.

A legtöbb utólagos felszerelésnél a töltőnek nincs szüksége új kábelre az utcára - elég egy 5x2,5 mm2-es vezeték a táblától az állomásig, ami egy garázsfalnál rövid, olcsó húzás.

Ha az épület csak egyfázisú, az őszinte válasz az, hogy a 11 kW-os RZ nem megfelelő termék. A 7 kW-os egyfázisú állomás a megfelelő, hacsak nem hajlandó finanszírozni egy háromfázisú mérőműszer-bővítést – ez a költség országonként nagyon változó.

Minden állomáson egy konfigurációs matricát szállítunk a villanyszerelő számára (megszakító névleges érték, nyomatékértékek, RCD típus), hogy az ellenőrzési papírmunka egyszerű legyen.

Műszaki előírások

Egyfázisú vs háromfázisú: A Multi-Bay Math

Hasonlítson össze két épületet, amelyek mindegyike két töltőrekeszt szeretne.

Az A épület két egyfázisú 7 kW-os állomást használ: összesen 64 A egy fázison (vagy manuálisan osztva), két 32 A-es megszakítót, és egy kis transzformátoron a fáziskiegyensúlyozatlanság kockázata.

A B épület két háromfázisú, 11 kW-os állomást használ: fázisonként összesen 32 A, a tervezés kiegyensúlyozva, és mindegyik rekesz egy 11 kW-os autót közel 60%-kal gyorsabban tölt, mint egy 7 kW-os állomás.

A fordulópont egyszerű: ha két vagy több teret tervez – vagy egy olyan helyet, amelynek egy 11 kW-os autót kell kiszolgálnia –, a háromfázisú nyeri a kapacitást és az egyensúlyt. Egyrekeszes, egyfázisú táp: maradjon egyfázisú.

A sebesség szempontjából a 11 kW-os 60 kWh-s akkumulátort körülbelül 3,5 óra alatt 20%-ról 80%-ra tölti fel – ez elég gyorsan a műhelyben vagy raktárban történő nappali forgalomhoz.

Oldalak, ahol a 11 kW-os háromfázisú a megfelelő válasz

1) Lakóházak és HOA garázsok háromfázisú táblákkal - egy állomás sok lakost szolgál ki egymás után. 2) Kis műhelyek és raktárak 3-5 elektromos autóval - a furgonok és szállító járművek díjat számítanak fel az útvonalak között. 3) Tanyák és vidéki ingatlanok 380V-os mezőgazdasági ellátással. 4) Szállodák és panziók háromfázisú konyhával - ugyanaz a tábla táplálja a töltőt éjszakán át. 5) Bármilyen helyszíni tervezés napelemes - háromfázisú töltéspárok természetesen háromfázisú inverterekkel.

A közös szál: a háromfázisú már megvan. Ebben az esetben a 11 kW-os beszerelés alig kerül többe, mint az egyfázisú 7 kW-os, és megduplázza a kompatibilis autók töltési sebességét.

Megfelelőségi és ellenőrzési folyamat

A megfelelőség az IEC 61851-1:2017 3. módú tesztelésen nyugszik, amelyhez CE-jelölést adtak ki.

IP54 behatolási védelem teszttel igazolva; működés -20C és +50C között.

100%-os gyártási tesztelés: földelés folytonossága, 500V DC szigetelés, 1,5kV dielektromos ellenállás.

Az egyes tervezési futtatásokból származó mintaegységeket 96 órán keresztül sóval permetezzük, és a kontaktort félmilliószor körbeforgatják, mielőtt a terv aláírását megtörténne.

Az OCPP 1.6J megfelelőségét több fő háttérrel ellenőrzik a szállítás előtt.

CE, TUV, CB és UL gyári tanúsítványok, külső bejelentett szervezetek által auditált.

RZ állomás építése: A 8 szakaszos gyári áramlás

1) SMT táblák automatizált optikai ellenőrzéssel és megfelelő bevonattal. 2) Tápegység - háromfázisú mágneskapcsoló készlet, mérő interfész, OCPP vezérlő - vezetékes és nyomatékellenőrzött. 3) Házszerelvény, rendelés esetén képernyőzseb felszerelve. 4) 5 m 2-es típusú kábel nyomatékvezérelt tömszelencén keresztül. 5) Élő működési teszt, amely valódi háromfázisú terhelést és OCPP kézfogást tartalmaz. 6) Magas fazék biztonsági teszt. 7) Sorozatjelölés és firmware-konfiguráció. 8) Dobozában szerelőkészlettel és villanyszerelő konfigurációs matricával; 24 órás beégési minta tételenként.

A yueqingi üzem (Zhejiang) külön üzemelteti a váltakozó és egyenáramú vezetékeket; a fémlemez a FANUC (Sanghaj) és a TRUMPF (Németország) partnerekkel épített robotcellákból származik. Az éves kapacitás meghaladja az egymillió egységet.

Utólagosan beszerelt rendelések esetén előre beállíthatjuk a firmware-t az ország hálózati kódjához a szállítás előtt – közölje értékesítési kapcsolattartójával, hogy hová megy az egység.

Rendelés előtt: Ellenőrizze a táblát, a mérőt és a kábelt

Három ellenőrzés dönti el, hogy a 11 kW-os RZ egynapos telepítés vagy projekt: 1) A mérőnek vagy a táblának három fázisa van? 2) Van egy tartalék megszakító pozíció, ahol van hely egy A vagy B típusú RCD számára, 30 mA? 3) Kb. 30 m alatt van a fedélzettől a parkolóig 2,5 mm2-nél (hosszabb távhoz 4 mm2-re van szükség)?

Ha mindhárom igen, akkor az elérhető legegyszerűbb nagy teljesítményű AC telepítést keresi. Ha az első nem, álljon meg - vásároljon egyfázisú egységet.

Ne felejtsd el az autó oldalát. Az állomás 11 kW-os üzemkész, de autójának 11 kW-os háromfázisú váltakozó áramot kell fogadnia. Sokan igen; A csak 7 kW-os autók egyszerűen 7 kW-tal töltenek egy fázisban – az állomás ezt automatikusan kezeli.

Javasoljuk, hogy küldjön e-mailben egy fényképet a tábláról; mérnökeink egy munkanapon belül válaszolnak igen/nem és megszakítójavaslattal.

Miért az AMPPAL az utólagos felszerelésekhez és a több egységből álló helyszínekhez?

A Zhejiang Anfu New Energy Technology 2014 óta gyárt alacsony feszültségű és töltőberendezéseket, 260 alkalmazottal a helyszínen Yueqingben.

A gyártás a megrendelés visszaigazolásától számított 15-20 munkanapon belül zajlik. Egy egységre van szüksége, hogy először tesztelje az elosztókártyát? A minták 3-5 napon belül repülnek.

100 egységből személyre szabjuk az emblémát, a kábelt, a képernyőt és a ház színét, és előre beállítjuk a firmware-t az Ön országának megfelelő ellátási konfigurációhoz.

Rács-jóváhagyási papírok: CE nyilatkozat, IEC vizsgálati jegyzőkönyv, kézikönyv, gyári ellenőrzési tanúsítvány.

Berendezéseink több mint 40 piacon futnak, és a csoport több mint 200 saját állomással rendelkezik.

Próba MOQ 1 egység; mennyiségi szintek 20 egységtől.

Háromfázisú állomás csomagolása exportra

A 11 kW-os RZ-t 460 x 340 x 200 mm-es kartondobozban szállítjuk, bruttó körülbelül 8,5 kg - a plusz súlyt a háromfázisú kontaktorkészlet adja. Légi szállítmányozási ruhák 1-10 darab; egy 24 raklap futárszolgálattal 5-7 napon belül költözik Európába.

Egy 20 láb hosszú konténerben nagyjából 480 egységre kell számítani, raklaponként 20 kartonra rakva és becsomagolva.

A kereskedelmi feltételek FOB Ningbo vagy Shanghai, EXW és CIF elérhetők. A papírmunka kiterjed a kereskedelmi számlára, a csomagolási listára, a CE-nyilatkozatra és a származási bizonyítványra; fizetés L/C vagy D/P útján.

Warranty and Technical Support Terms

2 év garancia a gyártási hibákra; a kereskedelmi oldalak elsőbbséget élveznek.

Alkatrészek (OCPP vezérlő, kontaktor készlet, képernyő, kábel) 7 munkanapon belül kiszállítással.

Ingyenes távoli támogatás: mérnökeink fényképekkel vagy videóval kísérik végig villanyszerelőjét az utólagos felszerelésen, és egy munkanapon belül válaszolnak.

Firmware frissítések és konfigurációs segítség a garancia alatt.

Az olyan utólagos beépítési projekteknél, amelyeknél szakképzett villanyszerelőre van szükség a helyszínen, szervizpartnereinken keresztül dolgozunk Németországban, Franciaországban és az Egyesült Arab Emírségekben.

Utólagos beépítés teendők és mit nem szabad

Tévedés: feltételezzük, hogy az épület háromfázisú, mert három biztosítéka van. Jobbra: ellenőrizze a mérőnél egy fázisteszttel, vagy kérdezze meg a szolgáltatót - három biztosíték lehet egyfázisú felosztás.

Rossz: a fázisok kiegyensúlyozása próbálkozással és hibával. Jobbra: a villanyszerelő mérje meg a fázisonkénti terhelést, és rendelje hozzá a töltőt a legkevésbé terhelt készlethez.

Rossz: 20A-es megszakító használata 1,5 mm2-es vezetékezéssel. Jobb oldalon: a kábel keresztmetszetét igazítsa a hosszhoz - 2,5 mm2 30 m alatt, 4 mm2 azon túl.

Hibás: a tápkábelt ajtónyíláson vagy felhajtón keresztül vezeti. Jobbra: vezesse a vezetéket a fal mentén az egységhez.

Hibás: az RCD típus figyelmen kívül hagyása. Jobbra: illessze be az A vagy B típust, 30 mA, a konfigurációs matrica szerint – az állomás egyenáramú szivárgásérzékelője ezt feltételezi.

Területi jelentések háromfázisú webhelyekről

Egy HOA lakás Szófiában, Bulgáriában hozzáadott egy 11 kW-os RZ-t egy 1970-es évekbeli blokk háromfázisú táblájához. Huszonegy háztartás osztozik az állomáson az OCPP backend RFID ütemezésén keresztül; a táblának egy tartalék megszakító pozícióra volt szüksége, és semmi másra. A pénztáros megjegyzése: az első villanyszerelő teljes panelcserét idézett, a második pedig megtalálta a tartalék DIN-nyílást – a különbség a tudás volt, nem a hardver.

A lengyelországi krakkói futárraktárvezető három egységet üzemeltet 12 szállítókocsihoz. A nappali forgalom a lényeg: a kisteherautók 3,5 órás töltést forgatnak az útvonalak között, és a 11 kW-tal ez megfelel. Kifogása: a fix kábel 5 méteres, és egy parkolósorban kellett egy hosszabbító kábel, amit helyben kellett beszereznie, mert nem szállítjuk.

A németországi Alsó-Szászországban található mezőgazdasági szövetkezet két állomást lát el a gabonaszárítókkal megosztott mezőgazdasági 380 V-os tápról. A fázisok azért működnek, mert a szárítás ősszel és a töltési csúcs télen éri el a csúcsot – ezek soha nem esnek egybe. Kis gondjuk: a téli firmware-nek távoli frissítésre volt szüksége, aminek ütemezése egy napot vett igénybe, mivel a szövetkezet Wi-Fi-je egy külön épületben található.

Háromfázisú kérdések, egyenes válaszok

K: Az autóm csak 7 kW-os egyfázisú töltéssel töltődik. 11 kW kárba veszett?

V: Az állomás alkalmazkodik és 7 kW-ot ad le; megtartod a háromfázisú utat a következő autódnál.

K: Telepíthetem ezt háromfázisú tápellátás nélkül?

V: Nem – 380 VAC háromfázisú feszültségre van szüksége; egyfázisú telephelyekhez válassza a 7 kW-os RZ-t.

K: A 11 kW-hoz kell-e közüzemi engedély?

V: Általában nem 16A fázisonként, de egyeztesse meg a forgalmazójával; több ország mentesíti a bejelentés alól a 11 kW-ig terjedő váltóáramú töltőket.

K: Milyen gyorsan töltődik a 11 kW?

V: Körülbelül 60 km hatótávolság óránként; egy 60 kWh-s akkumulátor 20%-ról 80%-ra megy nagyjából 3,5 óra alatt.

K: Hozzáadható a képernyő később?

V: Ez egy gyári opció; rendelje meg az egységgel együtt, mert a kijelzőzseb utólagos felszerelése nem praktikus.

K: Mi van, ha az épület fázisai kiegyensúlyozatlanok?

V: A háttérprogram ütemezheti a munkameneteket, és egy villanyszerelő csatlakoztathatja a töltőt a legkevésbé terhelt fáziskészlethez.

K: A 16A fázisonként nehéz a régi vezetékeken?

V: Nem – a 16A szabvány építési gyakorlat; a kockázatosabb fogyasztás a 32A egyfázisú, amit ez az egység a tervezésnél elkerül.

K: Kell egy új mérő?

V: Általában nem; Ha a mérője nem rendelkezik háromfázisú regiszterrel, a közszolgáltató kicseréli – több EU-országban ingyenes.
