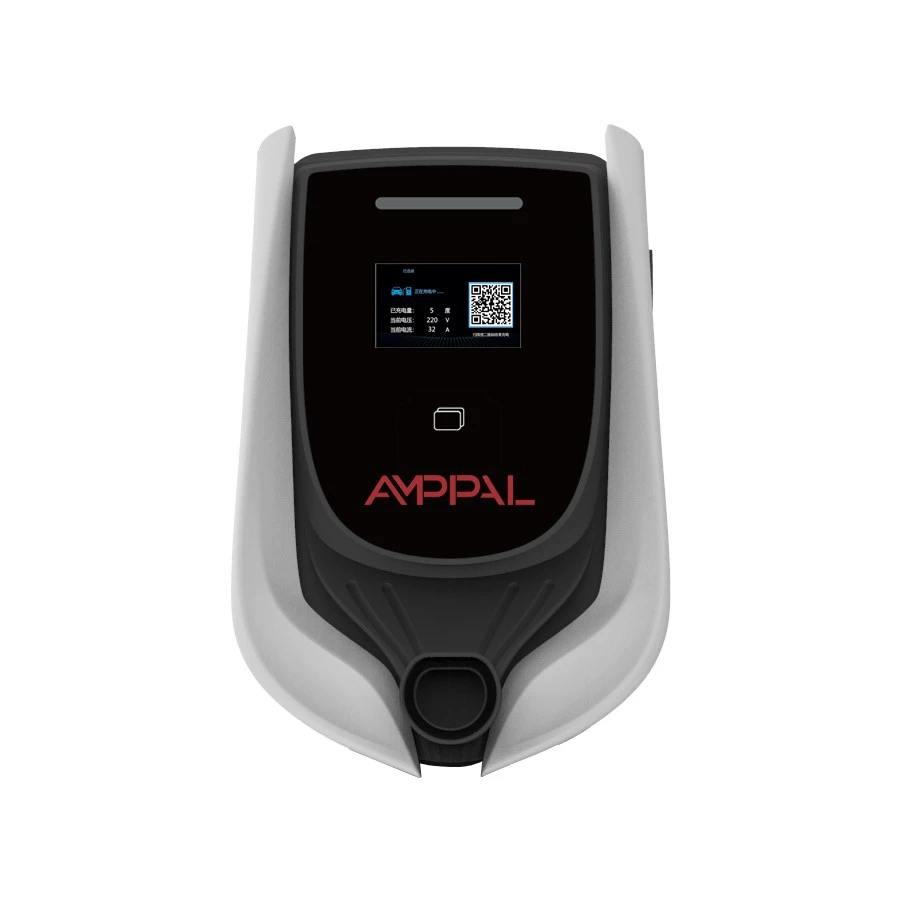

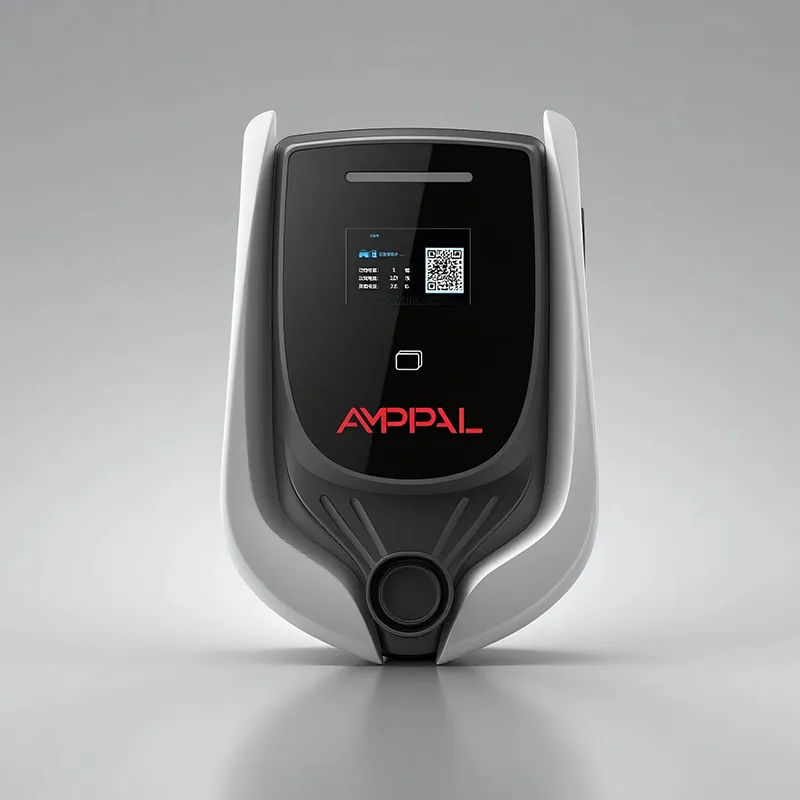

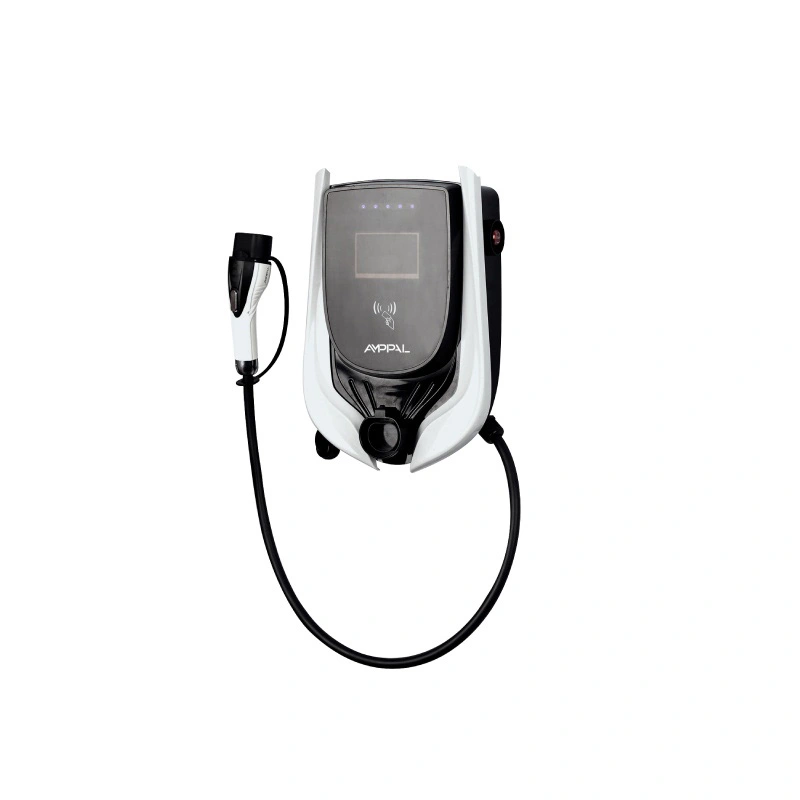

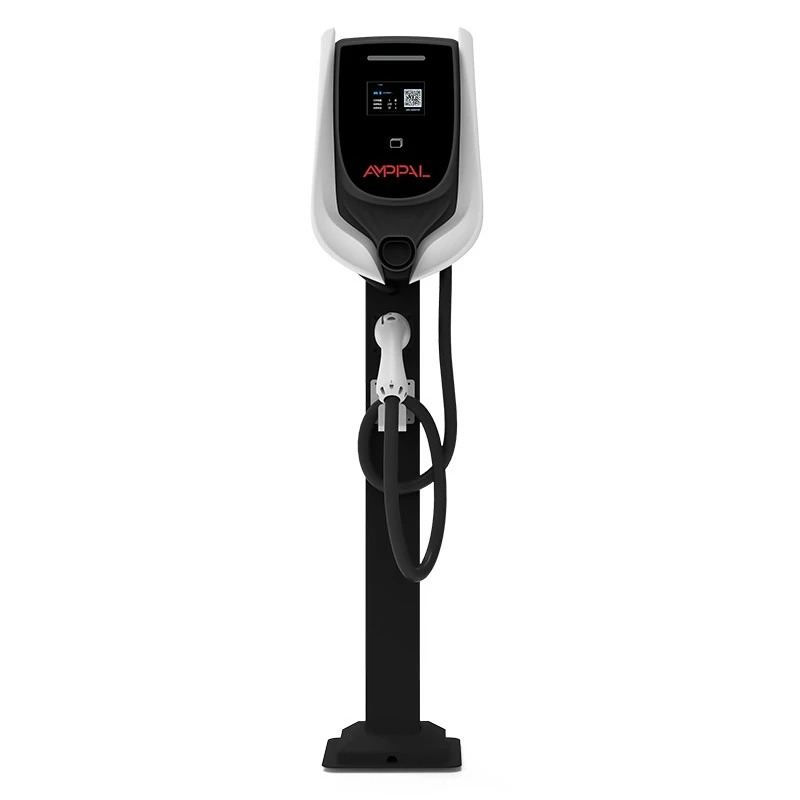

7 kW-os OCPP Smart AC EV töltőállomás kereskedelmi ingatlanokhoz

Miért fontosabb az UL-tanúsítvány az Egyesült Államokban, mint a teljesítménybesorolás?

Az Egyesült Államokban a tanúsítvány többet számít, mint a kilowatt – és a tanúsítvány UL. Ez a 7 kW-os állomás (AF-AC-7-L/B-A-M-4-SD-P modell) nem európai termék, amelyet amerikaiaknak árulnak; ez egy EV-ellátó egység, amelyet a két UL-szabvány szerint építettek, teszteltek és dokumentáltak, amelyeket az Egyesült Államok hatóságai ténylegesen ellenőriznek: UL 2202 és UL 2231-2.

Az EU-ba és az Egyesült Államokba történő értékesítés közötti különbség az önbevallás és a harmadik fél általi bejegyzés közötti különbség. A CE az európai piacra vonatkozó gyártói nyilatkozat; Az egyesült államokbeli épületfelügyelők, biztosítók és közművek az UL-t keresik, és sok közüzemi árengedmény-program egyszerűen elutasítja az e nélküli berendezéseket.

Az NEC 625. cikke az elektromos járművek töltőberendezéseinek telepítését szabályozó kódex, amelyet az ellenőrök az illetékes helyi hatóságon keresztül alkalmaznak. Az UL-listás állomás áttekinthető névtáblával rövidíti az engedélyezési beszélgetést. Ez itt az igazi termék: a papírmunka, amely bezár, az engedélyek, amelyek áthaladnak, és a biztosítás, amely nyugodt marad.

Ennek az állomásnak hat megfelelőség által vezetett előnye

Az UL 2202 lista a teljes töltési rendszert lefedi, amit az amerikai projektmérnökök a műszaki adatlapon feltüntettek.

Az UL 2231-2 lefedi a személyvédelmi áramkört, az ütésbiztonsági réteg ellenőrei feszültség alá helyezés előtt ellenőrzik.

A 240 V egyfázisú, 32 A-es feszültség megfelel a szabványos észak-amerikai lakossági és kiskereskedelmi szolgáltatásnak.

Az RFID plusz OCPP 1.6j számlázható eszközzé varázsolja az állomást, nem pedig ingyenes kivezetéssé a nem rezidensek számára.

Az IP54-es tömítés és a ≤40 dB-es zajszint garantálja, hogy használható garázsokban, kocsibeállókban és fedett parkolószerkezetekben.

Az adattáblán lévő UL jelölés ellenőrizhető az UL online címtárában, így a vásárlók ellenőrizni tudják, mielőtt rendelnek.

Műszaki előírások

Bevetések az Egyesült Államokban és Kanadában

Többlakásos házak EV-ready építési szabályzattal rendelkező államokban, ahol minden parkolóhely előre be van kötve 240 V-ra.

Munkahelyi díjak felszámítása alkalmazotti tételekért, költségmegtérüléssel az OCPP háttérrendszeren keresztül.

Társasházi garázsok Kanadában, ahol az igazgatóságnak tulajdonosonkénti mérésre és beléptetésre van szüksége.

Szállodai és kiskereskedelmi parkoló, ahol a vendégek éjszakára fizetnek, és a fólió viseli a költségeket.

Kisteherautókat és kisteherautókat futtató könnyű flottaudvarok 8-10 órát parkolnak, és megbízható 32A-es munkameneteket igényelnek.

Amit az UL 2202 és az UL 2231-2 valójában ellenőriz?

Az UL 2202 az elektromos járművek töltőrendszereinek biztonsági szabványa: a teljes állomás felépítése, vezetékezése, szigetelése és tűzzel kapcsolatos viselkedése normál és hiba esetén. Az átadás azt jelenti, hogy a burkolatot, a mágneskapcsolót, a NYÁK-elrendezést és a termikus tervezést az UL mérnökei felülvizsgálták a közzétett követelményeknek megfelelően.

Az UL 2231-2 a személyvédelmi szabvány. Ez szabályozza azt az áramkört, amely megakadályozza az áramütést, amikor a felhasználó bedugja, kihúzza vagy megérinti a nedves csatlakozót: a földelés folytonosságának ellenőrzését, a szivárgási áram felügyeletét és azokat a mechanizmusokat, amelyek feszültségmentesítik a kimenetet, mielőtt egy feszültség alatt álló részhez érne.

Mindkét adatlap megtalálható az UL nyilvános címtárában a típusszám alatt, így egy texasi elektromos ellenőr és egy torontói lakásmérnök pontosan ugyanazt a tanúsítványt látja, amelyet mi küldünk Önnek. Nincsenek fénymásoló játékok, nincs „UL-rel egyenértékű” nyelv – a felsorolás a bizonyíték.

Beyond UL: Minőségbiztosítás a gyártásban

Minden gyártási tétel sorozatszámmal van nyomon követve a vizsgálati jegyzőkönyvekben, amelyeket tíz évig megőrzünk.

Minden állomás teljes hipotézist és szigetelési tesztet futtat a csomagolás előtt; az átigazolási értékek naplózásra kerülnek.

Minden firmware-felépítés egy referencia-háttérrendszeren fut a kiadás előtt, így a frissítés nem tudja csendben megszakítani a számlázási integrációt.

Az RFID olvasó tartományát, az LCD kontrasztot és a LED szalag funkciót minden egységen ellenőrzik, mintavételezés nélkül.

Az IP54 és az akusztikus (≤40 dB) eredményeket a gyártási mintákon ellenőrzik, és a tétel rekordjával együtt rögzítik.

A gyár saját minőségbiztosítási rendszerét az UL felügyeleti program keretében auditálják, így a lista éles marad.

A fémlemeztől a kész állomásig: Nyolc lépés

A vonal osztozik a Zhejiang campuson, amely 2024-ben több mint egymillió töltőegységet szállított le, FANUC robotokkal az összeszerelésen és TRUMPF lézervágókkal a házakon.

1. A ház acélja lézerrel vágott, présfékezett és porszórt.

2. A tömítések és az IP54 tömítőfelületek felszerelése és ellenőrzése megtörtént.

3. A táp- és kommunikációs kártyák SMT-be építettek és újraforrasztottak.

4. Az LCD, a LED-szalag és az RFID-modul fel van szerelve és kalibrálva.

5. A szoftver betöltődik, és egyetlen egység sem haladja meg ezt az állomást, amíg el nem végez egy élő kézfogást a referencia háttérrendszerünkkel.

6. Az Ethernet, a 4G, a WiFi és az RS485 útvonalak egymás után kerülnek gyakorlásra.

7. Hipot, szigetelés és beégési tesztek futnak minden állomáson.

8. A névtáblák, az UL-jelölések és a kartondobozok a minőségellenőrzési bélyegző előtt vannak.

Megfelelőségi ellenőrzés: megfelelő ez az állomás az Ön webhelyéhez?

Ez az állomás megfelel az egyesült államokbeli és kanadai telephelyeknek, 240 V-os egyfázisú szolgáltatással, 32 A-es áramkörrel istállónként, és hozzáférés-szabályozásra vagy számlázásra van szükség. Az elektromos járművekre kész kódokkal rendelkező önkormányzatok, a közüzemi árengedményt igénylő földesurak és a speciális projekteket építő vállalkozók rájönnek, hogy az UL papírmunka elvégzi helyettük az értékesítési munka felét.

Három esetben rossz termékről van szó. A háromfázisú szolgáltatást és az istállónként 11 kW-os követelményeket támasztó helyszínek helyett a 11 kW-os OCPP állomást kell használniuk. A 30 perc alatti forgalmat igénylő helyeknek egyenáramra van szükségük, nem erre a váltakozó áramú egységre. Egy olyan webhely pedig, amelynek nem szándékozik kezelni a felhasználókat vagy a számlákat, pénzt takaríthat meg egy egyszerűbb modell használatával – az RFID- és OCPP-verem csak akkor éri meg a költségét, ha valaki felügyeli őket.

Rendelés előtt három dolgot egyeztessen villanyszerelőjével: a szolgáltatás 240 V, a leállási áramkör névleges 32 A folyamatos, és a parkolóhely rendelkezik hálózati útvonallal (Ethernet, mobil jel vagy WiFi) vagy jóváhagyott offline működési tervvel. Mérnökeink mindkét esetben feltérképezik Önnel a kapcsolatot.

Miért választják az amerikai telepítők az AMPPAL-t?

15-20 munkanap a megrendeléstől a feladásig, ami jobban illeszkedik az építési ütemtervekhez, mint a tipikus OEM átfutási idők.

OEM opciók: az Ön márkája a burkolaton, a rendszerindító képernyőn és az RFID-kártyákon, valamint az angol nyelvű kézikönyvek alapfelszereltségként.

Az UL 2202 és UL 2231-2 tanúsítványokat, valamint a gyári CE, TÜV és CB fájlokat megosztja a szakértői csapattal.

A MOQ megrendelésenként egyeztetett; a vállalkozók és a forgalmazók általában 20-50 darabbal kezdenek.

Mi magunk üzemeltetünk több mint 200 töltőállomást, így az amerikai vásárlók egy olyan csapattal beszélnek, amely töltőket is üzemeltet, nem csak eladja azokat.

Csomagolás, konténerbetöltés és papírmunka exportálása

Mindegyik állomást habszivaccsal ellátott, közel 58 × 42 × 30 cm-es, körülbelül 12 kg bruttó tömegű kartondobozban szállítják, fali konzollal, indító RFID-kártyákkal és kézikönyvvel. A kartondobozokon megtalálható a modell adattáblája és az UL jegyzék jelölése a kikötőben történő egyszerű ellenőrzés érdekében.

A raklapos tengeri fuvarozás raklaponként 24-30 állomást és 40 HQ konténerenként nagyjából 300 állomást vesz igénybe; A 3,5 kW-os és 11 kW-os OCPP állomásokkal vegyes terhelés rutinszerű a sorozatot építő forgalmazók számára.

Az amerikai vámügynökök számára dokumentumokat készítenek: kereskedelmi számla, csomagolási lista, származási bizonyítvány és az UL-tanúsítványok másolatai. EXW, FOB Ningbo vagy CIF árat idézünk, és Ningbón vagy Sanghajon keresztül szállítjuk.

Garancia és helyi támogatási struktúra

Két év garancia az állomás és a belső modulok gyártási hibáira.

A támogatási órák átfedik az Egyesült Államok időzónáit, és a távoli diagnosztika OCPP-naplókat olvas Önnel egy hívás során.

Az olvasók, LCD panelek és tápegységek raktárról 3-5 munkanapon belül kiszállításra kerülnek.

A firmware-frissítések távolról történnek a háttérrendszeren keresztül; Az UL-listán szereplő alkatrészeket soha nem cserélik helyettesítőre.

A modell leállítása után is öt évnyi tartalék alkatrészt biztosítunk.

Elkerülendő telepítési és üzemeltetési hibák

Rossz: az állomás áram alá helyezése, mielőtt a helyi hatóság aláírta volna az engedélyt. Jobbra: az engedély megvonása, az UL-lista megjelenítése, és az ellenőrzés után az áramellátás.

Rossz: az állomás leszállása egy közös 50A-es áramkörre más terhelésekkel. Jobbra: dedikált 32A-es folyamatos névleges áramkör leállásonként, NEC 625 szerint.

Hibás: a talajellenőrzés kihagyása, mert „az utolsó helyen működött”. Jobbra: ellenőrizze a földelést és a földelés folytonosságát a helyszínen; Az UL 2231-2 védelem attól függ.

Rossz: egy RFID-kártyát adunk az egész épületnek. Jobbra: felhasználónkénti kártyák, így az OCPP tranzakciós napló tartalma marad a számlázásnál.

Rossz: a hálózati hiba feltételezése megakadályozza az állomást. Jobbra: az ismert kártyák a helyi listáról töltenek fel, és a tranzakciók feltöltődnek, amikor a link visszatér.

Visszajelzés az észak-amerikai szerelőktől és flottáktól

Egy villanyszerelő a Dallas-Fort Worth metróban 2025-ben 30 állomást telepített három többcsaládos projektbe. Azt mondja, az UL-dokumentum hetekről napokra lerövidítette az engedélyezési tárgyalásait, és egyetlen panasza az, hogy a 12 kg-os egység egy kétszemélyes felvonó egy létrán – legénysége ma már minden tartón segítőt használ.

Egy torontói társasház négy állomást működtet egy mélygarázsban. Az ingatlankezelő havonta exportálja a tulajdonosonkénti kWh jelentéseket; Az egyetlen gond az LCD csak angol nyelvű menüi, amelyeket egy frankofón tulajdonos az első hónapban megjelölt.

Egy chicagói flottafelügyelő nyolc állomáson éjszakánként 12 kisteherautót tölt fel. A munkamenetek megbízhatóak voltak egy illinoisi télen keresztül; azt jegyezte meg nekünk, hogy a LED-szalag elég fényes ahhoz, hogy sötét helyen olvassa el a vágólapot, amit ő jellemzőnek számít, bár az éjszakai műszakos sofőrje „jelzőfénynek” nevezi.

Megfelelőségi kérdések az amerikai vásárlóktól

K: Mit jelent az UL Listed ennél az állomásnál?

V: Az UL mérnökei felülvizsgálták és tesztelték a teljes egységet az UL 2202 és UL 2231-2 szerint, és a lista gyári felügyelet alatt marad.

K: A CE-t elfogadják az Egyesült Államokban, igaz?

V: Nem. A CE egy EU-piaci nyilatkozat; Az Egyesült Államok illetékes hatóságai harmadik felek, például az UL adatait keresik, és sok közszolgáltató kéri ezeket az árengedményekért.

K: Mi az a NEC 625?

V: A National Electrical Code cikke az elektromos járművek töltőberendezéseinek telepítéséről – az áramkör méretezéséről, a földelésről és a leválasztási követelményekről.

K: Kell-e engedély a telepítéshez?

V: A legtöbb amerikai és kanadai joghatóságban igen, és az UL-lista pontosan az, amit az ellenőr látni szeretne az adattáblán.

K: Tölteni fog egy amerikai piacon kapható elektromos autót?

V: Igen, 240 V egyfázisú feszültséget biztosít 32 A-ig, az Ön piacára konfigurált csatlakozóváltozattal.

K: Érvényesek a közüzemi árengedmények?

V: Sok egyesült államokbeli közüzemi szolgáltató engedményeket ír elő az UL-listán szereplő berendezésekre; ellenőrizze a helyi segédprogram programlistáját.

K: Mi van, ha a parkolóban nincs internet?

V: Az állomás helyi engedélyezési listát vezet, és tárolja a tranzakciókat, és feltölti azokat, amikor elérhető hivatkozás.

K: Hogyan működik a kereskedelmi számlázás?

V: Az RFID-kártyák az OCPP-háttérben lévő fiókokhoz vannak leképezve, ami a munkameneteket számlákká vagy elosztási jelentésekké alakítja.
