7 kW-os kompakt Wallbox AC EV töltő lakossági garázsokhoz

A töltőjének nem kell állandónak lennie

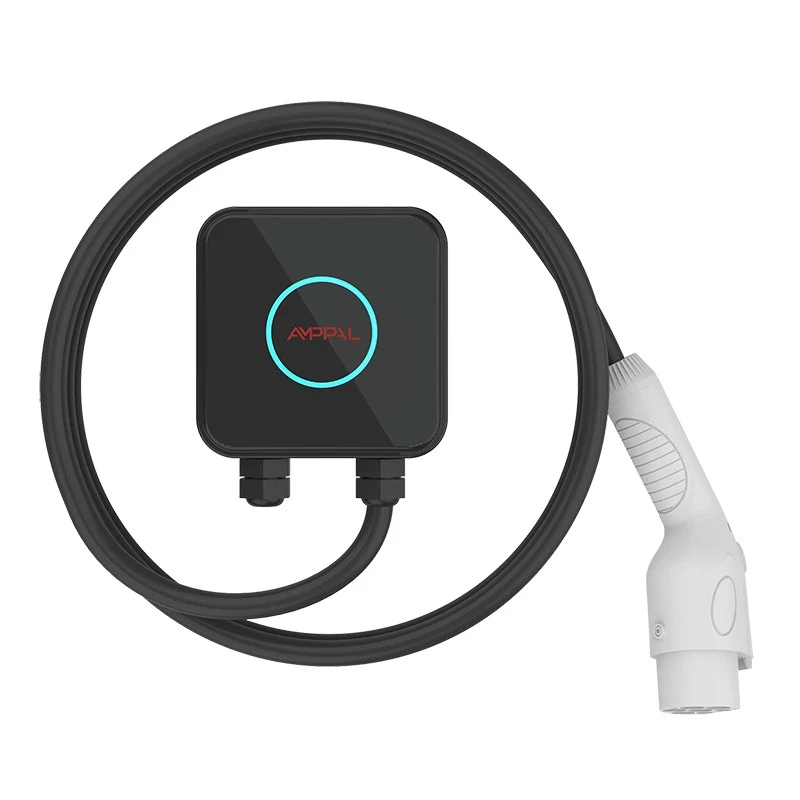

Az AMPPAL 7kW Compact az a töltő, amelyet péntek délután lecsavarhatsz a falról, és hétfőre már egy új városban futhatsz.

A legtöbb elektromos autó tulajdonos a fali dobozt bútorként kezeli – lecsavarozva, bekábelezve, a ház részeként. Ha bérel, munkahelyet vált, vagy a nyarakat egy második ingatlanban tölti, ez az állandóság kötelezettséggé válik.

Az egység súlya körülbelül 1 kg, és négy csavarral rögzíthető. Szerelje le, tekerje be az 5 m-es kábelt, és az a csomagtartóban ül a pótkerék mellett.

Teljes 32A-es töltés egy könyv méretű testből

Hét kilowatt 230 V-on 32 A-t jelent – ​​nagyjából 30 km-es hatótávolságot óránként egy tipikus elektromos járművel, vagy egy 40 kWh-s akkumulátort, amelyet körülbelül hat óra alatt töltenek fel.

A test továbbra is 150 x 150 x 65 mm méretű. A trükk: az AC töltésnél nincs transzformátor a dobozban; az átalakítás az autóban él. Így az állomás kicsi marad, amíg a teljesítmény növekszik.

A hőkezelés eltér a mi 3,5 kW-os változatunktól – a 7 kW-os lezárt alumínium hűtőborda magot futtat a hőre lágyuló UL94 V-0 héjon belül, és a terhelési teszt 60 C alatt tartja a felületet 35 C környezeti hőmérsékleten.

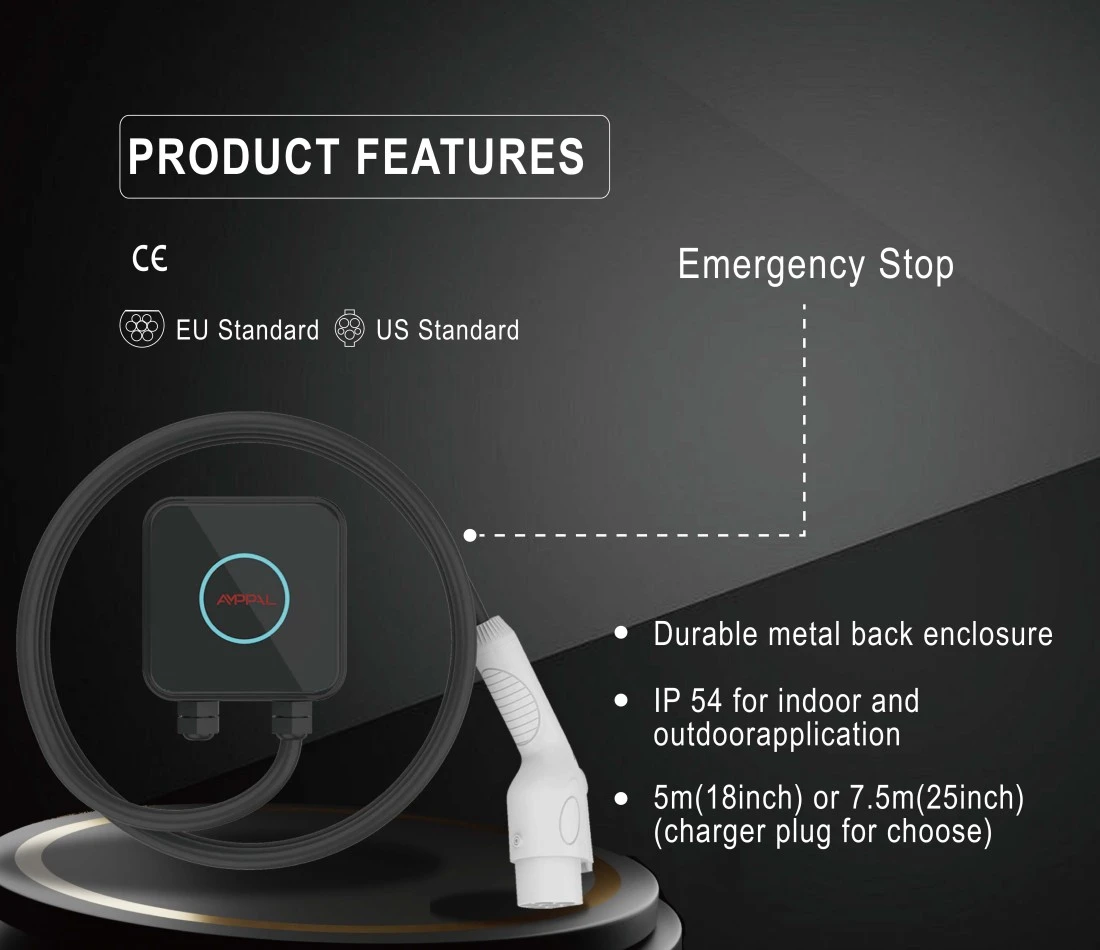

Az IP54 védi a fröccsenő esőt és a port, és a konform bevonatú vezérlőkártya túléli a páralecsapódást egy fűtetlen garázsban.

A 32A-es relé és a biztosítékkal ellátott betáplálási útvonal folyamatos üzemre van méretezve, így a doboz nyolc órás éjszakai munkameneteket működtet zavaró kioldások nélkül.

Hogyan működik a Quick-Mount rendszer

A hátsó lemez egyszer csavarodik a falhoz; a töltő teste rácsúszik és két rögzítőcsavarral reteszelődik. A feloldás egy szabványos imbuszkulcsot vesz igénybe, összesen körülbelül három percig.

Elektromosan szükség van egy dedikált 32A-es áramkörre A vagy B típusú RCD-vel. A tápkábelhez méretezett tömszelencéket szállítunk, így ugyanaz a ház kezeli a vezetékes telepítést is.

Valójában átmeneti beállításoknál - egy szezonra bérelt ház, műhely - egy villanyszerelő bekötheti a fali oldalt egy 32A-es aljzatba, és az egység a saját tápkábelén keresztül csatlakozik. Erősítse meg a helyi szabályokat; egyes országok korlátozzák ezt.

A töltőoldal egy fix 5 m-es kábel. A kocsibeálló változó, ezért rendeléskor válassza ki a 2-es, 1-es vagy GB/T típust, hogy megfeleljen járművének.

Műszaki előírások

Bérlők, kempingezők és második otthonok: kinek van a legtöbb haszna

1) Bérlők, akik 1-3 évente költöznek - a töltő a bérlettel költözik, nem a bérbeadó fala. 2) Nyaraló vagy sífaház tulajdonosai, akik nem hajlandók két töltőt vásárolni. 3) Elektromos járművezetők, akik heteket töltenek rokonuk házában, és valódi éjszakai töltést szeretnének. 4) EV-t vontatók és lakókocsik, töltés a kempingben. 5) Kereskedők és viszonteladók, akik a töltőket bemutatókon és vásárlói oldalakon mutatják be.

Ezen felhasználók mindegyike ugyanazzal a problémával szembesül: a rögzített töltőt a távozás pillanatában elveszik. A Compact ezt a fix költséget hordozhatóvá alakítja.

A szövegkörnyezet szempontjából két egység plusz kábelek férnek el egy szabványos 60 literes táskában – ez a részlet számít, ha egy viszonteladó bemutató készlettel repül egy kiállításra.

Kivehető vs fix telepítés: az átváltás

Mind a rögzített állomásokat, mind ezt a kivehetőt áruljuk, ezért legyünk őszinték a kompromisszum kapcsán.

Az állandó töltő ügyesebb: nincsenek látható csavarok, nincs átkötés a következő helyen, általában hosszabb kábel. Ha van otthona, és öt évig marad, a fix egység a jobb vétel.

A Compact egy kis letisztultságot cserél a hordozhatóságra. Valódi hátrányai: minden új telephelyen 32A-es áramkört kell kialakítani, és az 5 méteres kábel rövidebb, mint a nagyobb készülékeken található 7-8 méter.

Ha soha nem tervez elköltözni, akkor kis felárat fizet egy olyan gyorskioldó funkcióért, amelyet nem fog használni. Ez az őszinte matematika.

Szabványok, tesztelés és megfelelőség

CE jelzéssel; az IEC 61851-1:2017 szabvány szerint tesztelve a 3-as módú váltakozó áramú töltéshez.

UL94 V-0 lángálló ház; flotta egységeinkben ugyanazt a tokcsaládot használják.

100%-os gyártási tesztelés: földelés folytonossága, 500V DC szigetelés, 1,5kV dielektromos ellenállás.

A típusteszt 96 órás sópermetet és 500 000 ciklusú relé tartós futást tartalmaz.

A kontaktorok, áramérzékelők és MCU tételes tanúsítványai jóváhagyott beszállítóktól.

Gyári tanúsítványok: CE, TUV, CB, UL - külső bejelentett szervezetek által auditált ütemezés szerint.

Az SMT vonaltól a szállítási kartonig

Yueqing (Zhejiang) üzemünkben az építési sorrend a következő:

1) SMT összeállítás automatizált optikai ellenőrzéssel.

2) Konform bevonat felhordása és kikeményítése.

3) A hűtőborda magja és a relé köteg a héjba szerelve.

4) 5 m-es kábel nyomatékvezérelt tömszelenceken keresztül.

5) Szimulált jármű működési tesztje 32A-en.

6) Magas edény és föld folytonosságának vizsgálata.

7) Soros lézeres jelölés és végső vizuális ellenőrzés.

8) Kartoncsomag rögzítőlappal, imbuszkulccsal és kézikönyvvel, valamint tételenként 24 órás beégetési mintával.

A váltóáramú és egyenáramú vezetékek külön futnak az üzemben; A nagyobb állomások fémlemezei a FANUC (Sanghaj) és a TRUMPF (Németország) partnerekkel épített robotsoroktól származnak. Az éves kapacitás meghaladja az egymillió egységet.

A 7 kW a megfelelő sebesség az Ön vezetéséhez?

Hét kilowatt fedi le a klasszikus éjszakai mintát: 30 km-es hatótávolság óránként, nyolc óra parkoló 240 km-nek felel meg. Ez kielégíti a legtöbb ingázót és még a hosszú távú bérelt utazásokat is.

Nem a megfelelő termék, ha napi 250 km-nél többet vezet más töltés nélkül, vagy ha autója 3 fázisú 11 kW-ot fogad, otthonában pedig 3 fázisú vezeték van - akkor egy 11 kW-os állomás jobban szolgál.

És ez túlzás egy 10 kWh-s akkumulátorral rendelkező plug-in hibridnél; a 3,5 kW-os Compact egyik napról a másikra kitölti ezt, és kevesebbe kerül a vásárlás.

Mit kap a gyárból, amit mások kihagynak

Közvetlen gyártó: Zhejiang Anfu New Energy Technology Co., Ltd., 2014-ben alapított, nemzeti szintű szakosodott vállalkozás 260+ alkalmazottal.

Normál átfutási idő 15-20 munkanap; légi úton szállítjuk a mintákat 3-5 munkanapon belül.

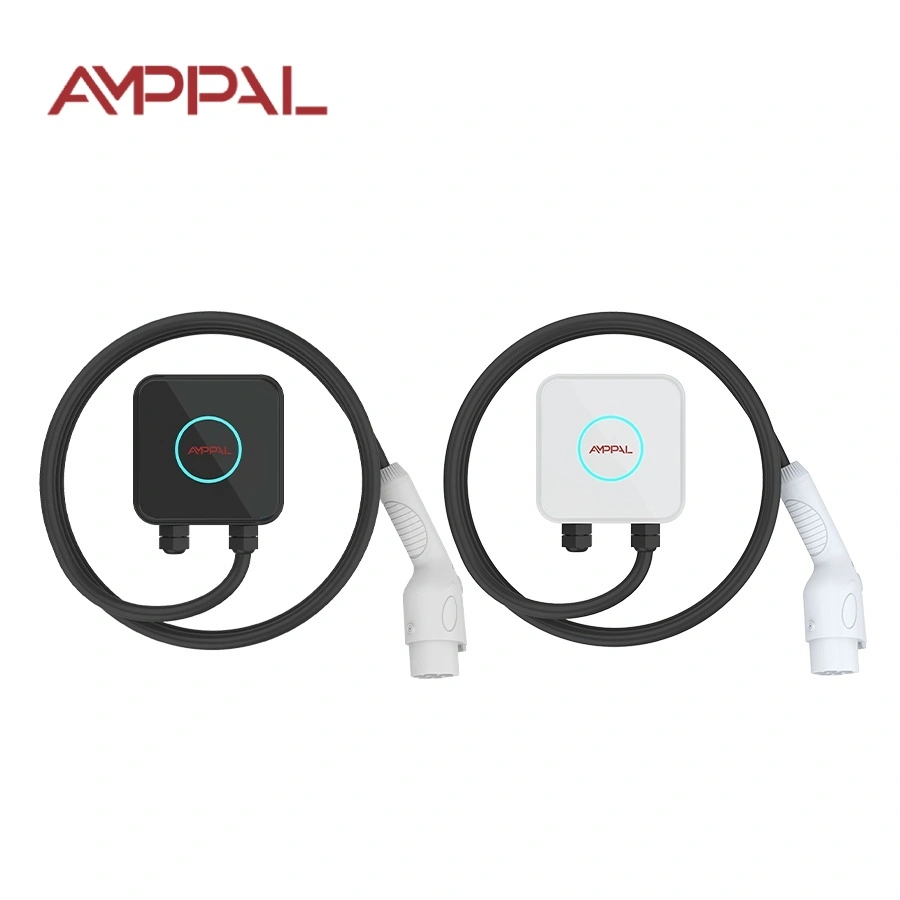

OEM opciók 100 egységtől: logó, kábelhossz, csatlakozó szabvány (Type 1/Type 2/GB/T), tok színe.

Export papírok készen: CE nyilatkozat, IEC 61851-1 vizsgálati jelentés, gyári ellenőrzési tanúsítvány.

Rekord 40+ országban; referencia partnerek közé tartozik a NEOM (Szaúd-Arábia) és Sime Darby (Malajzia).

Próba MOQ 1 egység; árazási szintek 50 és 500 egységben.

Doboz, súly és fuvarozási lehetőségek

A szállítási kartondoboz mérete 210 x 210 x 120 mm, súlya körülbelül 1,7 kg a szerelőlappal és a szerszámokkal együtt. Egy 50 darabos raklap súlya 90 kg alatti, ezért a légi fuvarozás az alapértelmezett kis rendeléseknél - jellemzően 5-7 nap háztól házig Európába.

Tengeri fuvarozás: körülbelül 1200 egység 20 láb hosszúságú konténerenként, 24 zsugorfóliázott raklapon, 50 kartonon.

Feltételek: FOB Ningbo vagy Shanghai, EXW vagy CIF. A papírmunka magában foglalja a kereskedelmi számlát, a csomagolási listát, a CE-nyilatkozatot és a származási bizonyítványt; L/C és D/P elfogadott.

Garancia, alkatrészek és szerviz válasz

2 év garancia a gyártási hibákra; munka és vissza-szállítás esetenként megegyezés szerint.

Pótalkatrészek - relé, vezérlőkártya, kábel, szerelőlap - 7 munkanapon belül kiszállítás.

Fényképes vagy videós hibadiagnózis a mérnök válaszával egy munkanapon belül.

Felhasználói karbantartás: törölje le a szellőzőnyílásokat, ellenőrizze a kábelköpenyt, a beszerelés után egy hónappal húzza meg újra a csavarokat.

Kereskedői szolgáltatási szerződések helyi partnerekkel Németországban, Franciaországban és az Egyesült Arab Emírségekben.

Mit szabad és mit ne tegyünk a töltő mozgatásakor

Hibás: a tápkábel kirántása és az egység nedves csomagolása. Jobbra: kapcsolja ki a megszakítót, szárítsa meg a tömszelencéket, lazán tekerje fel a kábelt, tárolja a dobozt függőlegesen a csomagtartóban.

Rossz: újratelepítés az új címre anélkül, hogy villanyszerelő ellenőrizné az áramkört. Jobbra: a lemez felcsavarása előtt kérjen meg egy helyi villanyszerelőt, hogy ellenőrizze a 32A kapacitást és az RCD típusát.

Hibás: a készüléket a töltőkábelnél fogva hordja. Jobbra: emelje meg a testénél fogva – a kábel áramerősségre van méretezve, nem csomagkezelésre.

Tévedés: a 2-es típusú fegyvert a földön lógva hagyjuk az ideiglenes helyen. Jobbra: használja a fali pisztolytáskát, vagy zsákja be a fegyvert, ha nincs.

Hibás: feltételezzük, hogy a célhelyen bármelyik 230 V-os aljzat megfelelő. Jobbra: ellenőrizze a valódi 32A-es áramkört; egy 13A-es aljzat kioldja vagy lelassítja a munkamenetet.

Tulajdonosi tapasztalatok mozgatható töltővel

Egy Dublinban bérlő szoftvermérnök átlagosan 18 havonta költözik. A rögzítőkészletet egy tasakban tartja, és azt mondja, hogy a költözés most „egy ebédszünetet” vesz igénybe: megszakító le, négy csavar, doboz az autóban, visszaszerelés az új lakásba. Kapaszkodója: az 5 méteres kábel szorosan illeszkedik egy dupla öböl túlsó oldalához, ezért orrban parkol.

Vancouverben egy házaspár tart egy Compactot a lakásukhoz és egy tóparti kabint, amely négy órányi távolságra van, és vesz egy második hátsó lemezt, így a fali hardver mindkét helyen marad. A fogás, amit találtak: az utastérben 7 kW max. a 32A-es áramkört, így a vízmelegítő és a töltő nem tud együtt működni – éjszakára ütemezik a töltést.

Ausztráliában egy szárazföldi utas a kemping 32A csatlakozóit tölti be, és jelentése szerint az egység 4000 kilométernyi kavicsos utat túlélt a csomagtartóban. Apró megjegyzés: a gyorsindítási kártya csak angol nyelvű, és francia/spanyol verziót szeretne a dobozban.

A bérlők által legtöbbször feltett kérdések

K: Szükségem van a bérbeadó engedélyére a telepítéshez?

V: A hátsó lemez négy kis csavarlyukat hagy, ezért először kérdezze meg; a legtöbb bérbeadó elfogadja, mert az elszállítás tiszta.

K: Valóban magam mozgathatom?

V: Az eltávolítás barkácsolható, de minden újratelepítéshez villanyszerelőre van szükség az áramkör ellenőrzéséhez.

K: Gyorsabban fog tölteni, mint egy nagyi kábel?

V: Igen – körülbelül háromszor gyorsabb, mint egy 8A-es háztartási kábeltöltés.

K: Mi van, ha a következő otthonomban csak egyfázisú 16A van?

V: Az egység ott alkalmazkodik és 3,7 kW-on tölt.

K: Melyik dugót rendeljem?

V: 2-es típus az európai autókhoz, 1-es típus a legtöbb japán és amerikai modellhez, GB/T a kínai piacú járművekhez.

K: Elég szilárd a ház a csomagtartóval való utazáshoz?

V: A lezárt hűtőbordával ellátott UL94 V-0 héj flotta bevált; csomagolja be az eredeti kartondobozba, ha lehetséges.

K: Mi van, ha elvesztem a hatlapú kulcsot?

V: Ez egy szabványos méret, amelyet bárhol értékesítenek; a dobozban egy tartalékot is mellékelünk.

K: Mennyi ideig tart a teljes töltés egy átlagos elektromos járművel?

V: Egy 40 kWh-s akkumulátor 10%-ról 100%-ra körülbelül 5,5-6 óra alatt megy 7 kW-on.

K: Egy egység tölthet két autót?

V: Nem – egységenként egyetlen csatlakozó; adjon hozzá egy második Compactot, ha két rekeszre van szüksége.
