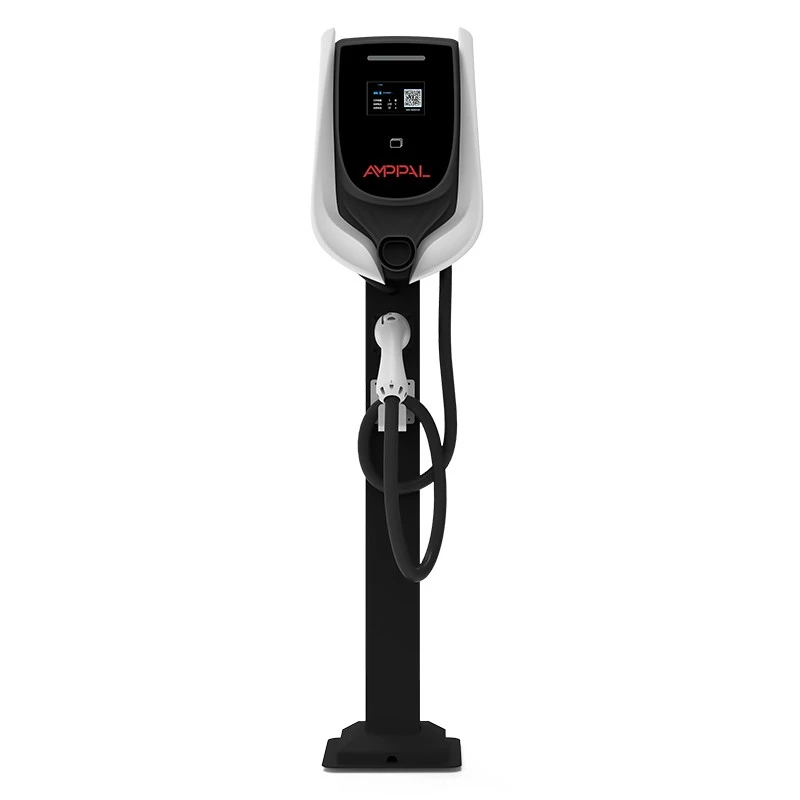

3,5 kW-os OCPP Smart AC EV töltőállomás lakásokhoz és munkahelyekhez

Mit ad egy OCPP állomás egy sima Wallboxhoz

Egy töltőpont, amely nem tudja megmondani, hogy ki mit számlázott, az költséghely, nem pedig szolgáltatás. Az AMPPAL 3,5 kW-os OCPP Smart AC EV töltőállomás lakásokhoz és munkahelyekhez (AF-AC-3,5-L/B-A-M-4-SD-P modell) egy okból létezik: lehetővé teszi, hogy egy épület, egy cég vagy egy közösség töltse sok felhasználót anélkül, hogy a kábel fölött állna.

Az RFID a bejárati ajtó. Lakosonként vagy alkalmazottonként adjon ki kártyát, és az állomás csak a háttérrendszer vagy annak helyi listája által felismert kártyákra kapcsol be energiát. Mögötte az OCPP 1.6j található, az a nyílt protokoll, amely összeköti az állomást az Ön által választott díjkezelési rendszerrel, így a tranzakciók, tarifák és hibajelentések egyetlen műszerfalra érkeznek.

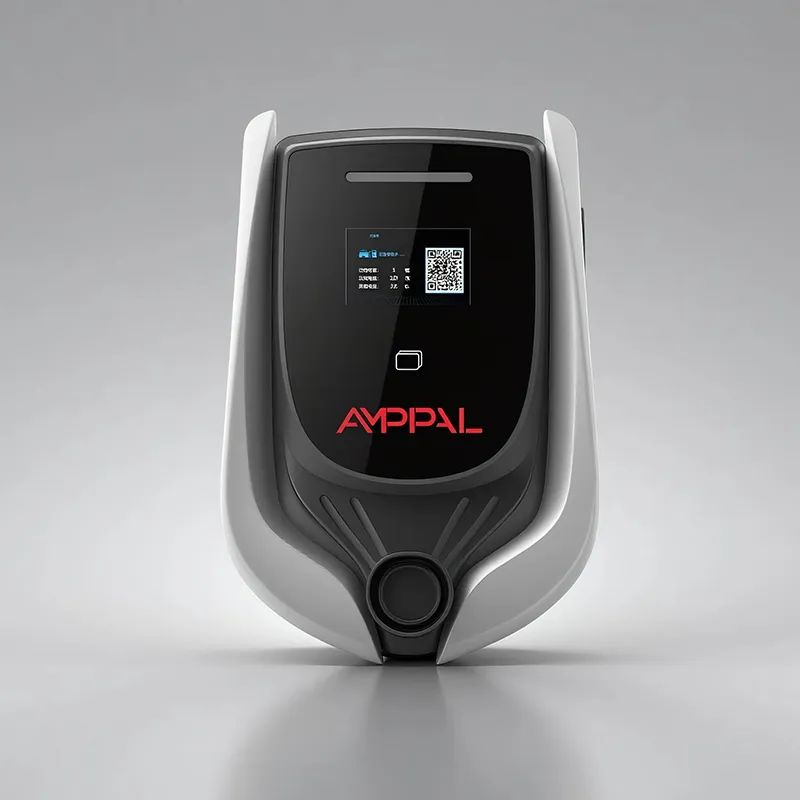

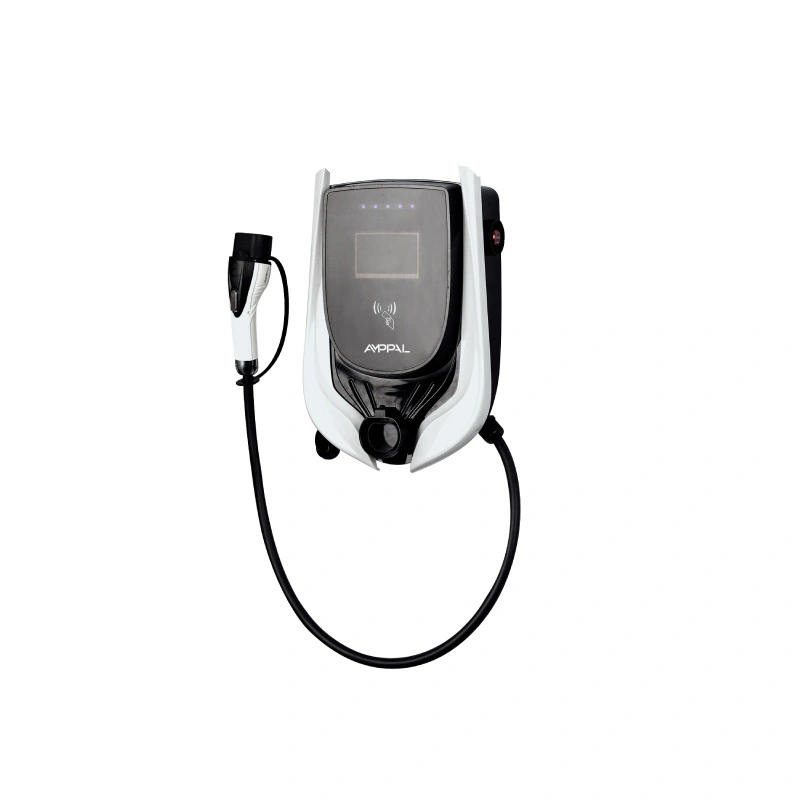

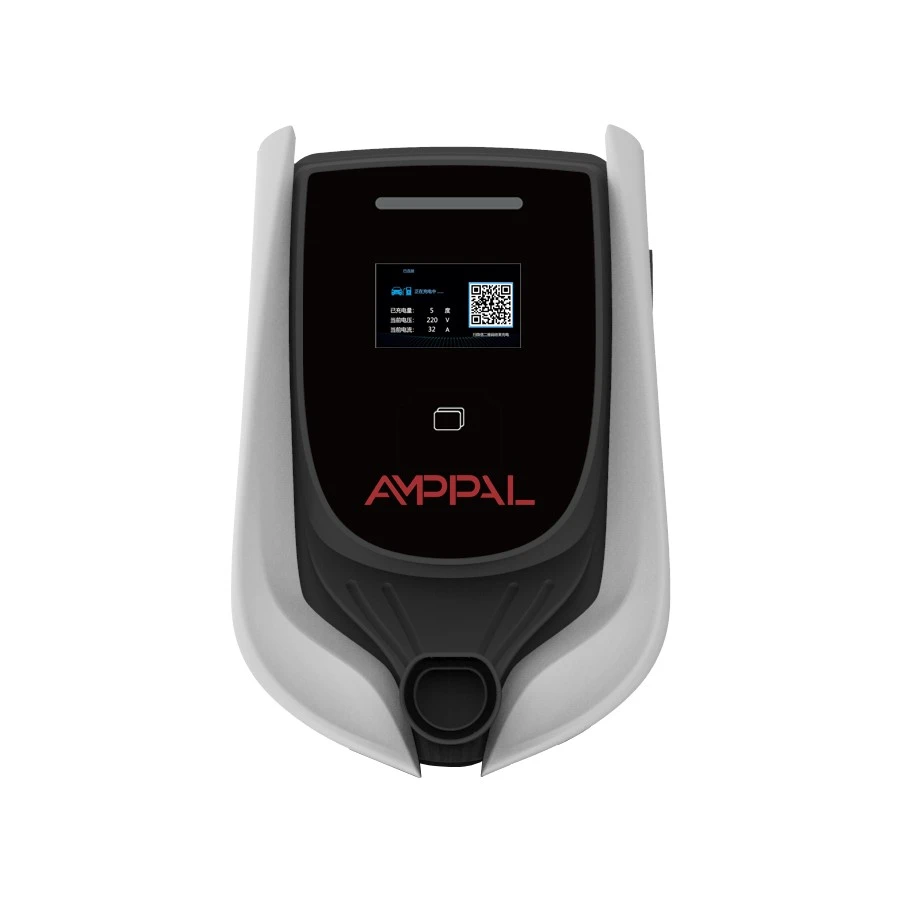

Ez nem egy otthoni kütyü, amely véletlenül kapott SIM-nyílást. Ez egy 454 × 306 × 147 mm-es, kereskedelmi minőségű egység 4,3 hüvelykes LCD-vel, LED állapotjelző szalaggal és négy csatlakozási lehetőséggel, amely egy közös parkolóban való elhelyezésre és távolról adminisztrálható.

Öt ok, amiért az ingatlankezelők hálózatba kapcsolt állomást választanak

Felhasználónkénti elszámoltathatóság: minden munkamenet rögzítésre kerül a kártyaazonosítóval, kezdési időponttal, befejezési időponttal és kWh-val, így a havi kiosztási jelentés megírja magát.

Rugalmas tarifa: a háttérrendszer különböző díjakat határoz meg a lakosok, a látogatók és a személyzet számára – vagy semmit sem számít fel az első két órában.

Távirányító: zároljon le egy elveszett kártyát, állítson le egy állomást, vagy állítson be új árakat anélkül, hogy hozzáérne a hardverhez.

Méltányosság a közös parkolásban: nincs több vita arról, hogy ki csatlakozott először; a rendszer mindent időbélyeggel lát el.

Jövőbiztos: mivel az OCPP 1.6j-t beszéli, később hardvercsere nélkül válthat felügyeleti platformot.

Műszaki előírások

Ahol egy 3,5 kW-os hálózati állomásnak van pénzügyi értelme

Olyan társasházak, ahol 10-30 lakos osztozik egy pincében, és mindenki saját számlát szeretne.

Irodaházak, amelyek juttatásként kínálnak munkavállalói díjat, költségtérítéssel a munkáltató számára.

Kis szállodák és vendégházak, amelyek hirdetik az elektromos járművek parkolását, és hozzáadják a díjat a szobaszámlához.

Zárt közösségek, ahol az igazgatóság szabályozott hozzáférést kíván a tulajdonosok és a látogatók számára.

Könnyű kereskedelmi gyárak, ahol néhány kisteherautó éjszaka töltődik, és a flottakezelőnek furgononkénti fogyasztási adatokra van szüksége.

Hogyan beszél, számláz és hogyan működik tovább az állomás offline módban

Koppintson egy kártyára, és az állomás engedélyt kér a háttérrendszertől. Online a válasz egy-két másodpercen belül visszajön; az LCD-n megjelenik a kártya neve, a LED szalag pedig kékre vált, majd a csatlakozó feszültség alá kerül. Amikor a munkamenet véget ér, az állomás rögzíti a tranzakciót, és feltölti az OCPP 1.6j-n keresztül, ahol a háttérrendszer számlasorrá alakítja át.

Négy hivatkozás érhető el, mert nincs két egyforma webhely. Az Ethernet alkalmas a strukturált hálózattal rendelkező rögzített telepítésekhez; A 4G a pincéket és a távoli telkeket fedi le kábelezés nélkül; A WiFi olcsóvá teszi az utólagos felszerelést; Az RS485 külső mérőkhöz vagy helyszíni vezérlőhöz csatlakozik. Mind a négyen egy OCPP-verem osztozik, így az irányítópult a hivatkozástól függetlenül ugyanúgy néz ki.

A hálózatépítés őszinte része: a kapcsolatok meghiúsulnak. Így az állomás helyi jogosultsági listát vezet, offline módban elfogadja az ismert kártyákat, helyben tárolja a tranzakciókat, és a hivatkozás visszatérésekor a háttérbe küldi azokat. A kimerült útválasztó soha nem jelent lemerült töltési munkamenetet – ez késleltetett papírmunkát jelent.

UL 2202 és UL 2231-2: Mire vonatkoznak a tanúsítványok

Az UL 2202 magára a töltési rendszerre terjed ki: a teljes elektromos áramellátó berendezés felépítésére, elektromos biztonságára és tűzveszélyére.

Az UL 2231-2 lefedi a személyvédelmi rendszert, azt az áramkört, amely megvédi a felhasználót az áramütéstől a csatlakoztatás és a töltés során.

Mindkét tanúsítvány szerepel a készüléken, és ellenőrizhető az UL online címtárában, így az amerikai projektmérnökök ellenőrzik a követeléseket.

Az OCPP 1.6j megfelelőségét gyárunkban teszteljük egy tesztháttérrel, mielőtt minden firmware-verzió kiszállításra kerül.

Az IP54-es és a 40 dB-es zajhatárt a gyártási mintákon mérik, és az eredményeket az egység vizsgálati jegyzőkönyvében tárolják.

Minden állomás emellett átmegy hipotézis és szigetelési ellenállás teszteken a vonalon, sorozatszámozott rekordokkal.

Az AMPPAL gyár belsejében: nyolc gyártási lépés

Ezek az állomások a Zhejiang campuson épültek, amely több mint egymillió töltőegységet szállított le 2024-ben, az AC és DC vonalak mellett, amelyek olyan projekteket látnak el, mint a NEOM zöld hidrogéntelep.

1. Acéllemezt TRUMPF lézerberendezésen vágnak, és CNC présfékeken alakítják ki.

2. A burkolatok porszórt bevonatúak és IP54-es tömítések vannak felszerelve.

3. A fő- és kommunikációs kártyák SMT-szereltek és újraforrasztottak.

4. Az LCD, a LED-szalag és az RFID-olvasó fel van szerelve és kalibrálva van.

5. A firmware elindul, majd az egység bejelentkezik a teszt hátterünkbe, mielőtt áthaladna.

6. Az Ethernet, a 4G, a WiFi és az RS485 portok egyenként kerülnek gyakorlásra.

7. Hipotok, szigetelés ellenőrzések és több órás motoros beégés következik.

8. Az utolsó szemrevételezés és a karton csomagolás lezárja a sort.

A megfelelő állomás hozzáigazítása webhelyéhez

Kezdje a parkolási mintával, ne a teljesítményszámmal. Ha a járművek legalább hat órát parkolnak – éjszakázók, egész napos alkalmazottak, szállodai vendégek – 3,5 kW elegendő, és alacsonyan tartja a telephely teljes terhelését. Egy 40 kWh-s autó körülbelül 14 kWh-t nyer négy óra alatt; a legtöbb ingázásnál ez az egész napi vezetés.

Ez az állomás három helyzetre nem megfelelő eszköz. Az autópálya-típusú forgalmi töltéshez egyenáramra van szükség, nem váltakozó áramra. Azoknak a helyszíneknek, ahol minden standnak 7 kW-ot vagy 11 kW-ot kell leadnia, fel kell lépnie az OCPP család nagyobb egységeire. És egy olyan webhelyet, amely soha, senkinek nem számláz, jobban szolgál egy buta faliszekrény – miért fizetne egy olyan műszerfalért, amelyet nem nyit meg?

A csatlakozási lehetőségek sokkal fontosabbak, mint azt az emberek elvárják. Ha a parkolóban nincs hálózati csökkenés, és gyenge az alagsori jel, akkor a rendelés előtt tervezzen Ethernet vagy 4G antennapozíciót, ne utána. Mondja el mérnökeinknek a webhely elrendezését, és mi ajánljuk a linket.

Miért AMPPAL a töltőhálózathoz?

A rendelések kiszállítása 15-20 munkanapon belül. Azok az üzemeltetők, akik negyedévente egységeket adnak hozzá, ismétlődő termelési réseket foglalhatnak le.

OEM márkajelzés a házon, az LCD rendszerindító képernyőn, és még az RFID-kártya grafikáján is.

Az OCPP 1.6j nyitott és dokumentált; biztosítjuk az integrációs ellenőrzőlistát a választott felügyeleti platformhoz.

Az UL 2202 és UL 2231-2 tanúsítványok fájlban vannak, és megosztják projekttanácsadóival.

Több mint 200 töltőállomást üzemeltetünk magunk, így a támogatási jegyeket válaszolók töltőt is üzemeltetnek.

Szállítási, csomagolási és importdokumentumok

Minden állomást habbal ellátott, közel 58 × 42 × 30 cm-es kartondobozban szállítják, körülbelül 12 kg bruttó tömeggel, beleértve a fali tartót, az RFID indítókártyákat és a kézikönyvet. A kartondoboz sarokba süllyeszthető, és az UL-listás típusszámmal van ellátva.

Tengeri áru raklapok raklaponként 24-30 állomás; egy 40 HQ-s konténer nagyjából 300 egységet szállít. A 7 kW-os és 11 kW-os változatú vegyes terhelések rutinszerűek a sorozatot építő forgalmazók számára.

EXW-t, FOB Ningbo-t vagy CIF-et idézünk, és megadjuk a kereskedelmi számlát, a csomagolási listát, a származási bizonyítványt és az UL-tanúsítvány másolatait, amelyeket a vámügynöke vagy a vevő kér.

Támogatás, firmware-frissítések és pótalkatrészek

Két év garancia az állomásra és belső moduljaira a gyártási hibák ellen.

A firmware-frissítések távolról, a háttérrendszeren keresztül történnek; a legtöbb változtatáshoz nincs szükség helyszíni látogatásra.

Pótalkatrészek — RFID-olvasók, LCD-panelek, tápegységek — garanciális esetek esetén 3-5 munkanapon belül szállítjuk.

A távoli diagnosztika kiolvassa az állomás OCPP állapotát, és naplózza Önnel a hívást, ami a legtöbb problémát teherautó-gurulás nélkül is megoldja.

Az ehhez a családhoz tartozó pótalkatrészek a modell gyártásból való kilépése után öt évig állnak rendelkezésre – ez akkor releváns, ha egy épületet hosszú távra huzaloz.

Rossz vs jobb: Megosztott állomás üzemeltetése

Hibás: az állomást olyan helyre szerelik fel, ahol egész délután közvetlen napfény éri az LCD-t. Jobbra: az árnyékolt vagy északi fekvés miatt a képernyő olvasható, a doboz pedig hűvösebb.

Hibás: hagyja, hogy a 4G SIM-kártyán kifogyjon az adatforgalom a hónap közepén. Jobbra: alacsony adatforgalomra vonatkozó figyelmeztetés a háttérben, az Ethernet tartalék kapcsolattal.

Hibás: egy közös kártyát átnyújtanak egy egész emeletnek, és kézzel felosztják a számlát. Jobbra: felhasználónként egy kártya, így a tranzakciós rekord a számla.

Hibás: feltételezve, hogy a hálózati kimaradás leállítja a töltést. Jobbra: az ismert kártyák továbbra is a helyi listáról működnek; tranzakciók feltöltése, amikor a link visszatér.

Hibás: hagyja, hogy a csatlakozókábel végighúzódjon az öböl padlóján. Jobb oldalon: kábelkampó vagy -tartó, és kellően laza ahhoz, hogy a vezetők soha ne feszítsék ki a kábelt.

Ingatlankezelői tapasztalat

Egy 240 lakásos kuala lumpuri lakás irányítóbizottsága hat állomást telepített 2025-ben, miután két évig panaszkodtak a lakosság ad hoc díjakkal kapcsolatban. A pénztáros mostantól minden hónapban exportál egy lakosonkénti kWh jelentést; Az egyik gond az, hogy az alagsori WiFi jel eleinte gyenge volt, és a bizottságnak egy Ethernet-esést kellett futtatnia, mielőtt mind a hat egység megállt.

Egy dubaji irodatulajdonos állomásokat szerelt fel 120 alkalmazott számára, és különböző tarifákat állapított meg a személyzet és a látogatók számára. A létesítmények személyzete szereti, ha az elveszett kártya másodpercek alatt megölhető a műszerfalról; megjegyzik, hogy az LCD interfész csak angol nyelvű, amit elfogadnak, de szeretnék lokalizálni.

Egy varsói szállodatulajdonos két egységet üzemeltet a vendégek számára, és a számlákat a szobafólián keresztül fizeti ki. Nagyra értékelte az offline viselkedést, amikor az épület internetszolgáltatója kétnapos leállást szenvedett – a vendégek továbbra is fizettek, és a tranzakciók utána megjelentek a háttérben. Csak azt szeretné, ha az RFID indítókészlet több kártyát tartalmazna.

Kérdések az oldal üzemeltetőitől

K: Nem működik az állomás, ha nem működik az internet?

V: Nem. Az ismert kártyák a helyi listáról töltenek fel, és a tranzakciók tárolása és feltöltése, amikor a kapcsolat visszatér.

K: Mely töltéskezelési platformok működnek vele?

V: Bármely platform, amely OCPP 1.6j-t beszél; megadjuk az integrációs ellenőrzőlistát és segítséget az első csatlakozáshoz.

K: Hogyan számlázzák ki a lakosokat?

V: Minden kártya hozzárendelődik egy fiókhoz a háttérben, amely a munkameneteket számlákká vagy elosztási jelentésekké alakítja.

K: Fizethetnek a különböző felhasználók eltérő árat?

V: Igen. A tarifák kártyacsoportonként vannak beállítva a háttérben, nem állomásonként.

K: Mi történik egy elveszett vagy ellopott kártyával?

A: Block it in the backend; the block synchronises to the station's local list on the next connection.

K: Hány kártya fér el az offline listán?

V: A helyi engedélyezési lista több száz kártyaazonosítót tárol, amelyek minden valósághű épületet lefednek.

K: Elég a 3,5 kW egy bérházhoz?

V: Éjszakai rezidens töltés esetén igen; Előfordulhat, hogy a nappali látogatóknak várniuk kell, ezért sok webhely keveredik egy vagy két nagyobb teljesítményű egységgel.

K: Mi a különbség egy egyszerű RFID fali doboztól?

V: OCPP 1.6j integráció, tranzakciós rekordok, távoli konfiguráció és többplatformos szabadság – egy egyszerű dobozban ezek egyike sincs.
