40 kW-os kereskedelmi integrált egyenáramú elektromos töltőállomás nyilvános parkoláshoz

Mi ez a töltő, és hol kell élnie

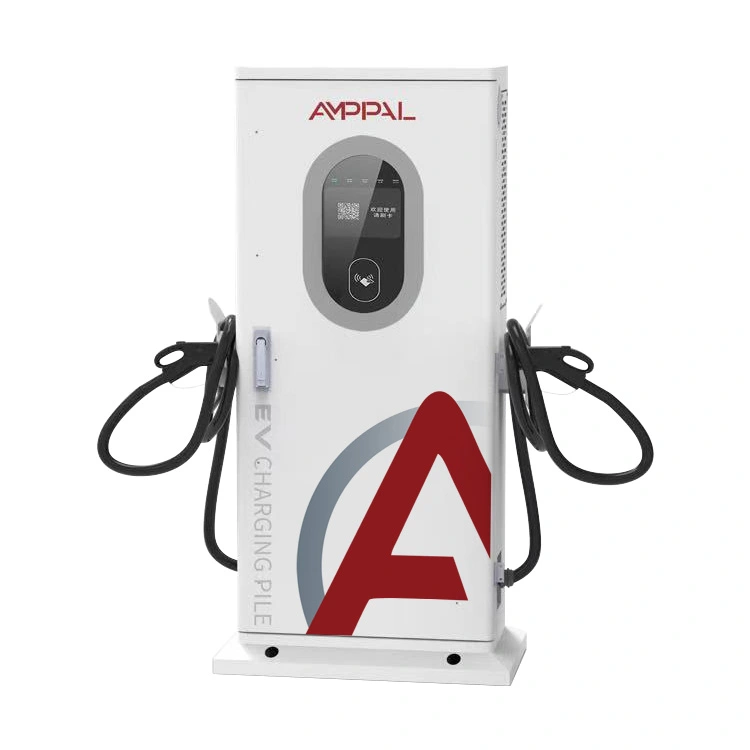

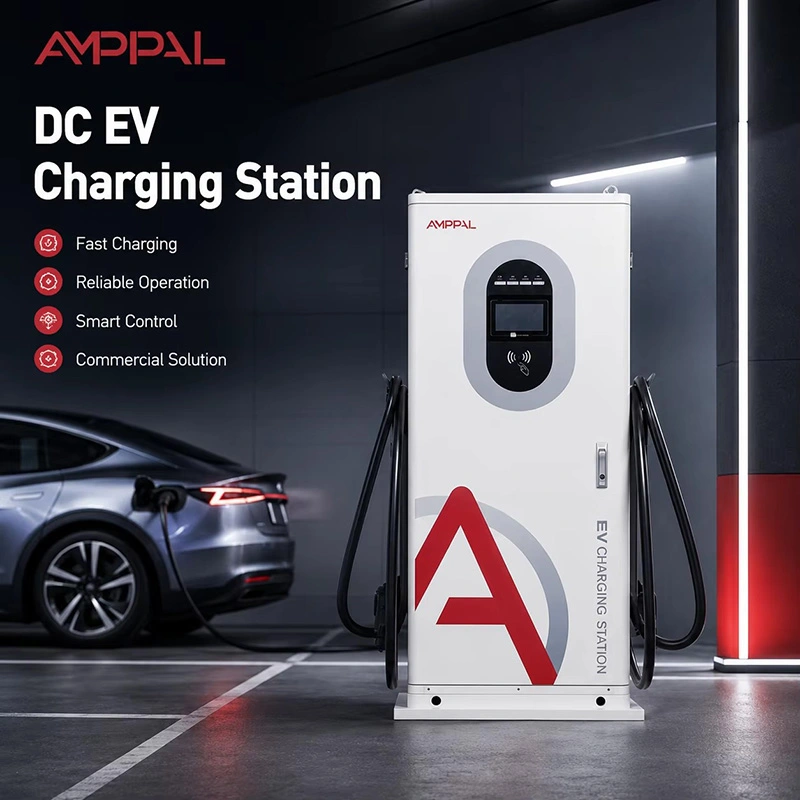

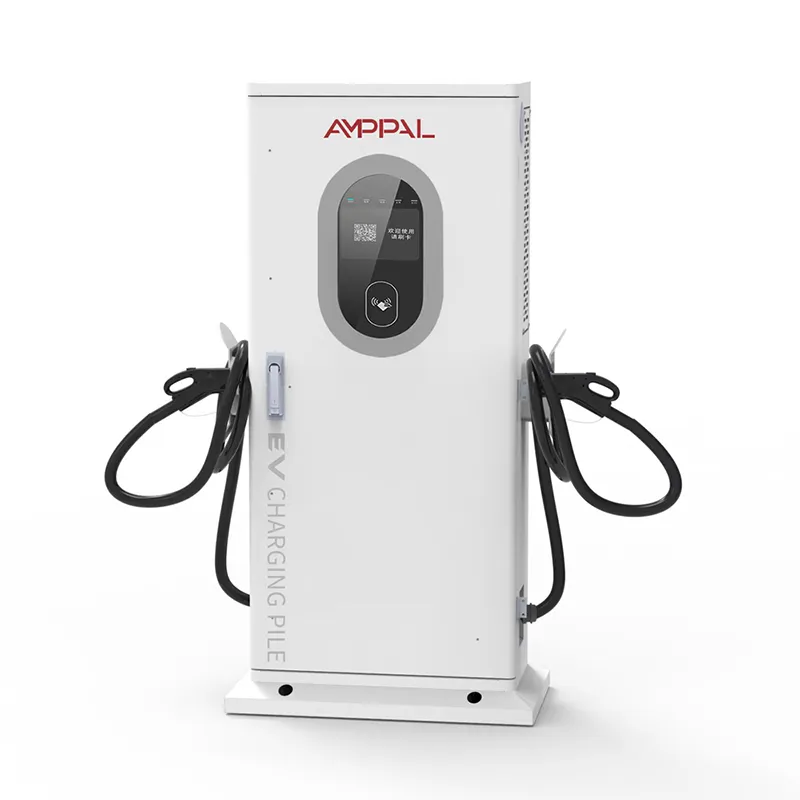

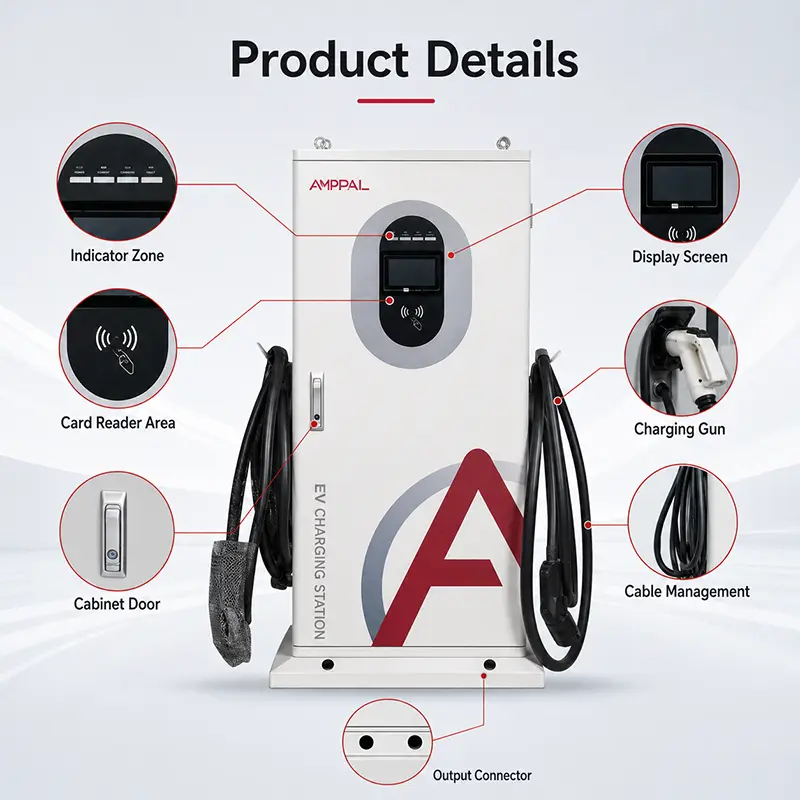

Sós levegő, sivatagi hőség, fagyos éjszakák – az olcsó töltőket megölő környezet pontosan ott van, ahol az AF-DC-040-Y-B-O-3/4/5-H az életben maradáshoz készült. Ez egy padlón álló integrált egyenáramú gyorstöltő 1517 x 650 x 300 mm-es szekrényben, talppal, névleges teljesítménye 40 kW, 200-1000 VDC, akár 100 A AC380 V +/- 15%.

Senki nem vesz 40 kW-os egységet, mert az elbűvölő. Valódi ügyfelek – taxik, furgonok, ingázók – munkanapját fedi le anélkül, hogy fizetnének az általuk soha nem használt áramért. A döntő kérdés nem a matrica ára.

Miért kerül kevesebbe ez az egység 5 év alatt?

Porszórt acélszekrény, IP54: por- és fröccsenésálló, így a parti só és az útszennyeződés a festéket támadja meg az elektronika helyett.

Az egység kezeli a -25 C-os telet és a +50 C-os nyarat, zökkenőmentesen csökken, ahelyett, hogy meghalna - a logika védi a modulokat.

96 órás sópermet-teszt minden gyártási tételből származó mintán – ugyanaz a szabvány, mint a tengeri felszereléseknél.

A kopó alkatrészek - pisztoly, ventilátorok, szűrő, képernyő - olyan behelyezhető modulok, amelyeket a helyi villanyszerelő a helyszínen cserélhet.

A pótalkatrészek 8+ éve vannak raktáron, és a kopó alkatrészek az olcsók, nem a drágák.

95%-os csúcshatékonyság és készenléti logika: a munkamenetek között ülő egység körülbelül annyit fogyaszt, mint néhány LED izzó.

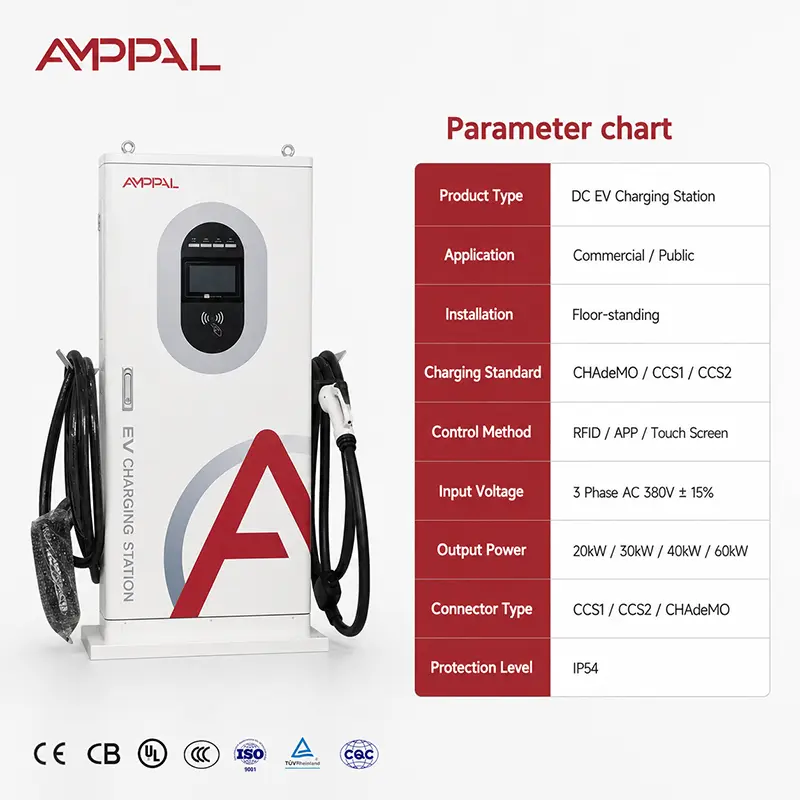

Műszaki adatok – 40 kW-os AF-DC-040-Y-B-O-3/4/5-H modell

Hol van értelme a 40 kW-nak – öt valódi helyszín

Part menti benzinkutak a tengervíztől 500 méteres körzeten belül – itt a sóspray-történet a legfontosabb, és a porfesték már a második évben megtérül.

Sivatagi autópályák az Öbölben, ahol a délutáni szekrényhőmérséklet meghaladja a 60 C-ot, és csak a széles hőmérsékletű egységek élik túl két nyarat.

Hegyi hágók és hideg raktárak -25 C-ig – az egység ott kezdődik, ahol a vékonyabb minták megrekednek.

Repülőtéri és szállodai inasok, ahol az autók 2-6 órát ülnek, és 40 kW tölti meg a legtöbb akkumulátort teljes gyorstöltés nélkül.

Ipari parkok kiszállító furgonokkal és dolgozói autókkal – egy 40 kW-os egység egy szerény flottát tart mozgásban transzformátor-korszerűsítés nélkül.

Hogyan tartja életben a design

A hőség az igazi ellenség. A levegő elöl alacsonyan lép be, keresztezi a tápmodulokat, és felülről távozik – egy egyenes kéményút, amely még a fal mellett is működik. A vezérlőpanel folyamatosan figyeli a modul hőmérsékletét; Ha a szekrény felforrósodik, a töltő simán lemerül, ahelyett, hogy megszakadna.

A burkolat elvégzi a munka második felét. A porbevonatot rásütik, nem permetezzük nedvesen, így ellenáll a kavicsos teherautók és kocsik okozta forgácsoknak. A képernyő és az ajtó körüli tömítések össze vannak nyomva, nem ragasztottak, ezért az IP54-es besorolás több éves nyitás után is érvényben van.

Harmadszor, a kopó alkatrészek az olcsó alkatrészek. Egy ventilátor, egy szűrő vagy egy képernyő egy új töltő töredékébe kerül, és egy kis doboz alkatrész két-három egységet egészségesen tart – nincs utazás a szervizbe.

Tanúsítványok, tesztek és kötegelt bizonyítékok

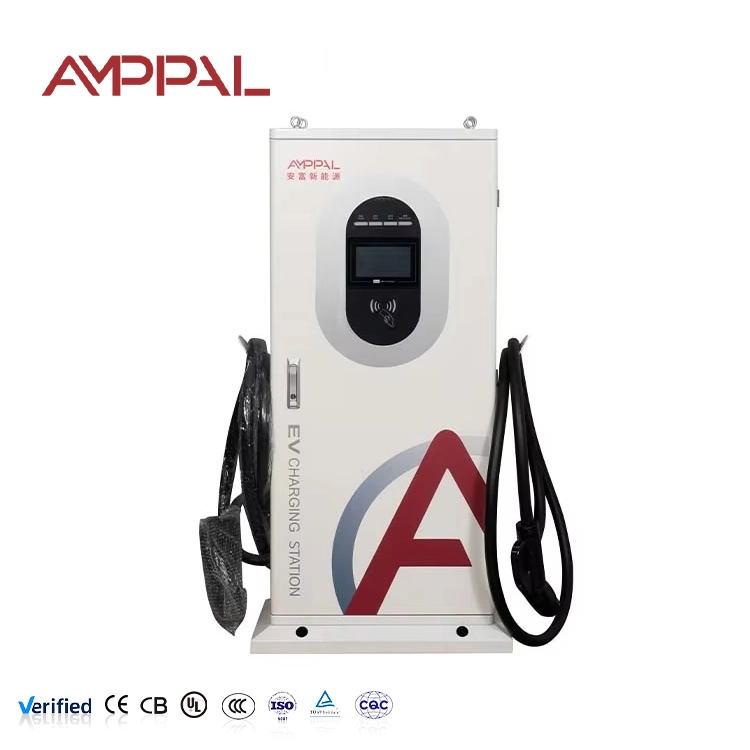

Pályázaton átadható tanúsítványok: CE, TUV, CB, valamint CCC belföldi és UL kérésre Észak-Amerikában.

Az IP54-et házon belüli por- és fröccsenéspróbával igazolják, nem feltételezik az adatlapból.

A sóspray 96 órán keresztül fut minden egyes tétel mintáján – elkapja a rossz bevonatot, mielőtt az elérné a partját.

Minden egység -25 C-os hidegindítást és 24 órás teljes terhelésű futást végez 40 C-os környezeti hőmérsékleten, egységenként vezetve a hőnaplót.

A mérő kalibrációs tanúsítványát az egységgel együtt szállítjuk, így az első járművezetői számla ellenőrzött leolvasáson alapul.

Az acéltekercstől a rekesz töltőig: 8 lépés

A vágás és hajtogatás a FANUC és a TRUMPF robotcellákkal megosztott CNC lyukasztó- és lézervonalakon történik.

A porbevonatot kikeményítik, majd ugyanabból a tételből származó minták belépnek a 96 órás sószóró kamrába.

Az AC és DC szakaszok külön vonalon vannak összeszerelve, így a szerszámok soha nem keresztezik a kettőt.

A huzalozás dokumentált nyomatékterv szerint történik – minden fül egy számra van meghúzva, nem tapintással.

A védelmi tesztek következnek: túlmelegedés, túlfeszültség és földzárlat, mindegyik szándékosan vált ki a szereléken.

Az egység túléli a -25 C-os hidegindítást, majd egy 24 órás teljes terhelésű, 40 C-os futást, naplózott hőkezelés mellett.

Ellenőrzik a tömítéseket, az ajtótömítéseket és a kábeltömszelencéket; az IP54 vízpermet teszt hat irányból történik.

Kiállítják a kalibrációs tanúsítványt, és az egységet rekeszbe csomagolják a szállításhoz.

Méretezési útmutató: A 40 kW a megfelelő munkaló az Ön számára?

Válassza a 40 kW-ot, ha ügyfelei 30-90 percig tartózkodnak, és a webhely a szabadban van, szabadban van, vagy mindkettő. A taxiállomások, a kereskedők, a szállodai előterek és a raktárudvarok édes helye, ahol a 30 kW lassúnak tűnik, a 60 kW pedig senki által nem használt energiát táplál. A legtöbb meglévő 380 V-os csatlakozáshoz is illeszkedik, így az építőipari munkák kicsik maradnak.

Most az őszinte rész. Ha minden munkamenetnek 30 percen belül be kell fejeződnie, akkor a 40 kW nem megfelelő eszköz – lépjen 60 kW-ra vagy magasabbra. Ha az Ön telephelye egy tiszta beltéri garázs, időjárás nélkül, akkor IP54-es és sós spray-t kell fizetnie, amire nincs szüksége; a falra szerelhető beltéri egység kevesebbe kerül. És ha 20 órás napokat fut teljes terheléssel, vásárolja meg a bővített alkatrészkészletet az első naptól kezdve – a pisztoly és a ventilátorok kopásálló cikkek, teljesen.

Közvetlen vásárlás a Yueqing gyárból

Fizetéstől a kiszállításig: minták esetén 3-5 munkanap, teli konténer esetén 15-20 munkanap.

A minta MOQ egyetlen egység; A konténerárak 10 egységre rúgnak, és a vegyes modellek a konténeren osztoznak.

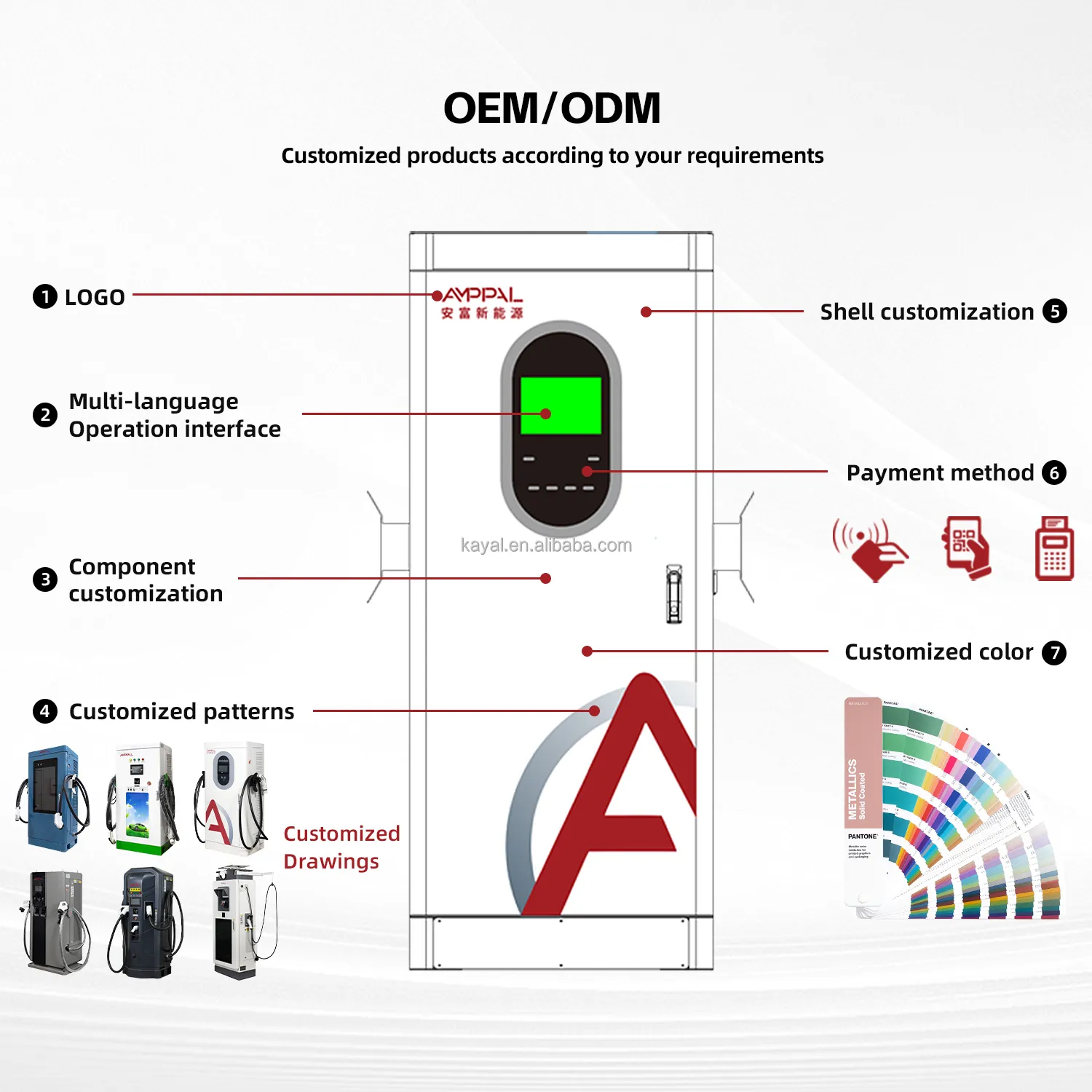

OEM és testreszabás: logó, szekrény színe, fizetési integráció és teljesítménycímkék az Ön specifikációi szerint.

A papírmunka kiterjed a számlára, a csomagolási listára, a fuvarlevélre, a CE/TUV-tanúsítványokra és a vizsgálati jegyzőkönyvekre, valamint az EU-megfelelőségi nyilatkozatra az Európába irányuló rendeléseknél.

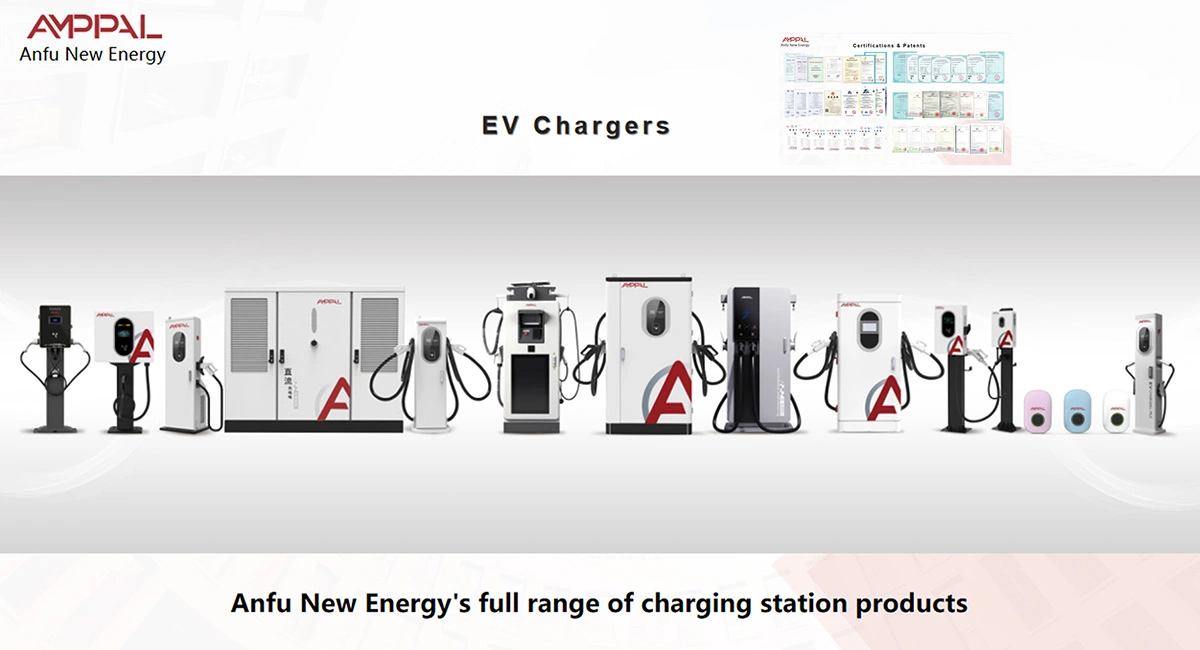

Az AMPPAL 2014 óta több mint 1 millió darabot szállított le, és több mint 200 állomást üzemeltet saját berendezéssel – mi a naponta használt felszerelés mögött állunk.

Az egységek rekeszbe rakása és szállítása

A láda illeszkedik az egység lábnyomához: fa keret négyirányú raklap alapon, hab saroktömbökkel, párazárral az óceán lábához. A pisztoly kábele feltekercselt és hevederes, így a csatlakozó soha nem lóg terhelés alatt.

Raklappozíciónként egy láda. Egy 20 méteres konténer körülbelül 10 egységet, egy 40 méter magas kocka körülbelül 24-et szállít falra szerelhető modellekkel keverve. Minden konténert lefényképeznek az ajtók bezárása előtt.

A kereskedelmi feltételek EXW Yueqing, FOB Ningbo vagy CIF szállítás a kikötőbe. Az EU-megfelelőségi nyilatkozatot az Európába kötött megrendelésekhez mellékeljük.

Pótalkatrészek, javítások és üzemeltetési költségek

A kétéves futamidő a teljesítménymodulokra, a vezérlőre, a képernyőre és a hűtőrendszerre terjed ki. Költségvetés ezen túl: egy ventilátor a harmadik év körül, egy fegyverkészlet a negyedik év körül egy forgalmas helyszínen.

A pótalkatrészek 8+ évig raktáron vannak – képernyők, fegyverek, ventilátorok, szűrők, vezérlőtáblák –, és a legtöbb egy héten belül távozik.

Távoli firmware-frissítések és OCPP 1.6/2.0 konfigurációs támogatás, amelyre egy munkanapon belül válaszolnak e-mailben vagy WhatsApp-on.

Karbantartási tanácsunk: havonta tisztítsa meg a szívószűrőt poros vagy tengerparti helyeken, öblítse le a sót a szekrényről a tenger közelében, a csatlakozásokat évente nyomatékosítsa.

Kérjen árajánlatot öt évre a tartalék kosárhoz: ventilátorok, szűrők, egy képernyő, egy pisztoly szerelvény - egyszeri költségvetést biztosít, nem minden alkalommal, amikor valami meghibásodik.

Látott mezőhibák (rossz/helyes)

Rossz: kihagyja a földelő rudat, mert az egység jól szigeteltnek tűnik. Jobbra: szereljen be megfelelő PE földelést a kézikönyv szerint; A túlfeszültségvédelem csak akkor működik, ha a földelési út valós.

Rossz: hagyja, hogy a kábel húzódjon az aszfalton, ahol a targonca elhalad. Jobbra: használja a kábelkampót vagy egy kis állványt, és havonta ellenőrizze a kabátot; a kivágott kabát később garanciavesztő javítássá válik.

Rossz: a szekrény nagynyomású mosása, miközben az ajtó nyitva van, vagy a csatlakozók be vannak dugva. Jobb oldali: mossa le zárt készülékkel és zárt fedelekkel, majd öblítse le friss vízzel a part menti helyeken, hogy eltávolítsa a sóréteget.

Hibás: a felső kipufogócső blokkolása jelzőtáblával vagy polccal. Jobbra: tartsa tisztán a tetejét – a kémény légáramlása az egész hűtési stratégia.

Hibás: a repedt képernyő hetekig üzemben marad. Jobbra: cserélje ki a képernyőmodult körülbelül 15 percen belül; a repedt képernyő nedvességet enged be a HMI üregébe.

Üzemeltetői visszajelzések a terepen

Egy tüzelőanyag-elosztó a horvátországi Splitben (2025. szeptember) három egységet üzemeltet 40 méterre az Adriától. Ítélete: a porlakk még mindig újnak tűnik két téli sópermet után, ahol nyolc hónap alatt berozsdásodott az előző márkája az ajtótömítés alatt. Ő tisztességes panasza - az ajtótömítés merev ahhoz, hogy új állapotban csukódjon; pár hét után megpuhul, és most gyárilag előkenjük.

Egy bányavállalkozó a kazahsztáni Karagandában (2025. december) -22 C-ig tölti a helyszíni járműveket. Az egységek előmelegítés nélkül indulnak és töltenek, ami meglepte villanyszerelőjét ezen az áron. Megjegyzés nekünk: -15 C alatt lomha az érintőképernyő, ezért az éjszakai foglalkozásokat fix időre ütemezi, a nappalit pedig kézi használatra tartja.

Egy szállodatulajdonos Dubaiban, az Egyesült Arab Emírségekben (2026. március) a számlákat hasonlítja össze, nem a specifikációkat: egy 40 kW-os egység plusz egy tartalék képernyő és egy pisztoly nagyjából 18%-kal kevesebbe került neki két év alatt, mint az előző két olcsóbb egysége, amely meghibásodott a hőségben, és felemésztette a javítási logisztikában megtakarított összeget. Zavarja: a szűrőt havonta meg kell tisztítani az öböl porában, ezért tízes dobozokban vásárol szűrőket.

GYIK – Tartósság, alkatrészek és üzemeltetési költségek

K: Pontosan mit garantál az IP54 a gyakorlatban?

V: Porálló belső rész és védelem minden irányból – eső, tömlőspray, tengeri permet – fröccsenő víz ellen. Nem merülhet el; tartsa tisztán az alapot az állóvíztől.

K: Mennyi ideig tart a sópermet teszt, és miért számít?

V: 96 óra mintánként minden tételből. Egy óra hozzávetőlegesen hetekig tart a part menti kitettség, és még a szállítás előtt elkapja a gyenge bevonatot.

K: Továbbra is töltődik az egység +50 C-os környezeti hőmérsékleten?

V: Igen, de a modulok védelme érdekében a kimenet fokozatosan csökkenhet nagyjából 45 C fölé – a munkamenet csökkentett teljesítménnyel folytatódik, nem pedig leáll.

K: Mely alkatrészek kopnak el valójában, és mennyibe kerülnek?

V: A ventilátorok, a szűrő, a pisztoly szerelvény és a képernyő a normál kopástartamok – a plug-in modulok 8 év feletti készleten vannak. Kérjen árajánlatot öt évre a tartalék kosárhoz.

K: A 2 év garancia vonatkozik a pisztolyra és a képernyőre?

V: A gyártási hibákra vonatkozik; nem rendeltetésszerű használatból vagy vandalizmusból eredő fizikai sérülés nem. Ezért azt javasoljuk, hogy tartson egy tartalék pisztolyt és egy képernyőt a helyszínen.

K: Milyen gyakran kell tisztítani a szűrőt?

V: Általában 1-3 havonta, poros vagy tengerparti helyeken havonta. Az eltömődött szűrő növeli a hőmérsékletet és csendesen csökkenti a hatékonyságot.

K: Működtethetem ezt az egységet beltéren?

V: Igen, de fizetni kell a kültéri keményítésért, amelyre nincs szüksége; falra szerelhető beltéri modelljeink olcsóbbak.

K: A 96 órás sópermet eredménye elérhető a projektpályázatomhoz?

V: Igen – a tételes vizsgálati jelentéseket a szállítmány mellé adjuk, és kérésre rendelkezésre bocsátjuk a pályázati dokumentációhoz.
