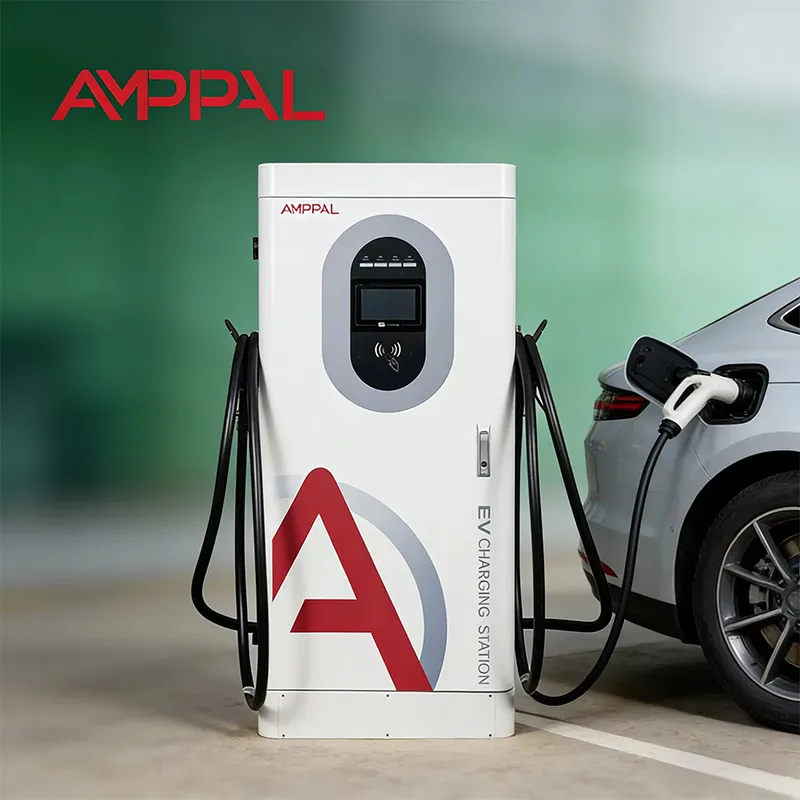

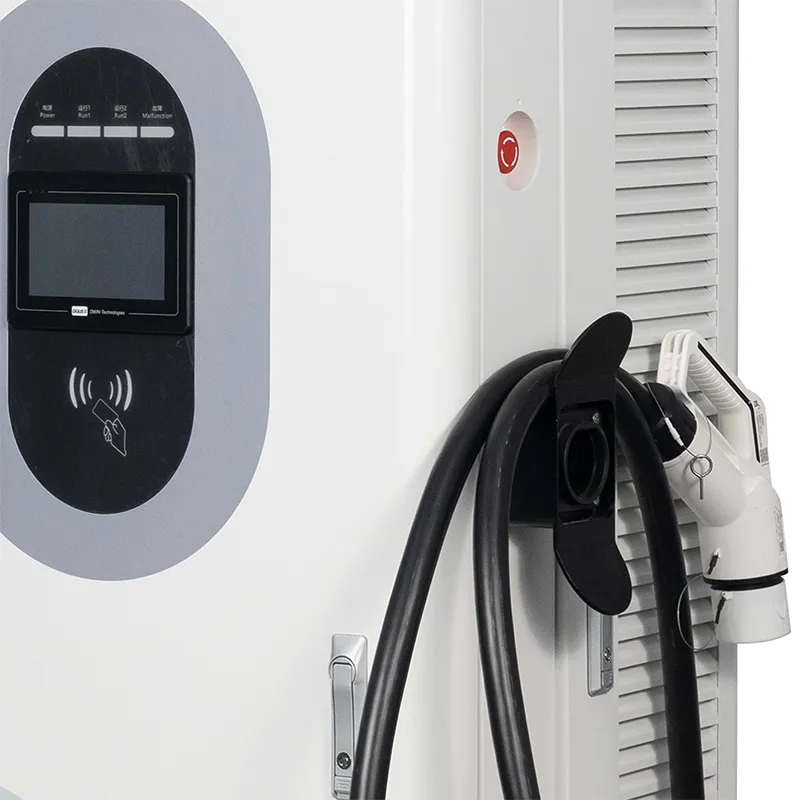

80 kW-os, nagy hatékonyságú integrált egyenáramú gyorstöltő kereskedelmi EV-flottákhoz

A 80 kW-os töltő, amely úgy bánik a transzformátorral, mint egy bérlővel

Ez a töltő minden kilowattórája, amelyet az Ön webhelyének transzformátoráról húz, tiszta, jól viselkedő váltakozó áramként érkezik – ez az AF-DC-80-Y-B-O-4-H mögött meghúzódó mérnöki döntés, és ez az oka annak, hogy ez a 80 kW-os integrált egyenáramú gyorstöltő inkább a közüzemi szintű ellenőrzőlistán szerepel, mintsem az alkuvadászatban. A teljesítménytényező ≥0,99, a teljes harmonikus torzítás pedig ≤5% marad, ez az érték ritkán látható az olcsó import termékeken.

Miért számít ez papíron? A gyenge teljesítménytényezős töltőt tápláló transzformátor extra meddőáramot visz, melegebben működik, és a villanyszámlája tartalmazhat meddőenergia-töltéseket, amelyekről senki sem figyelmeztetett.

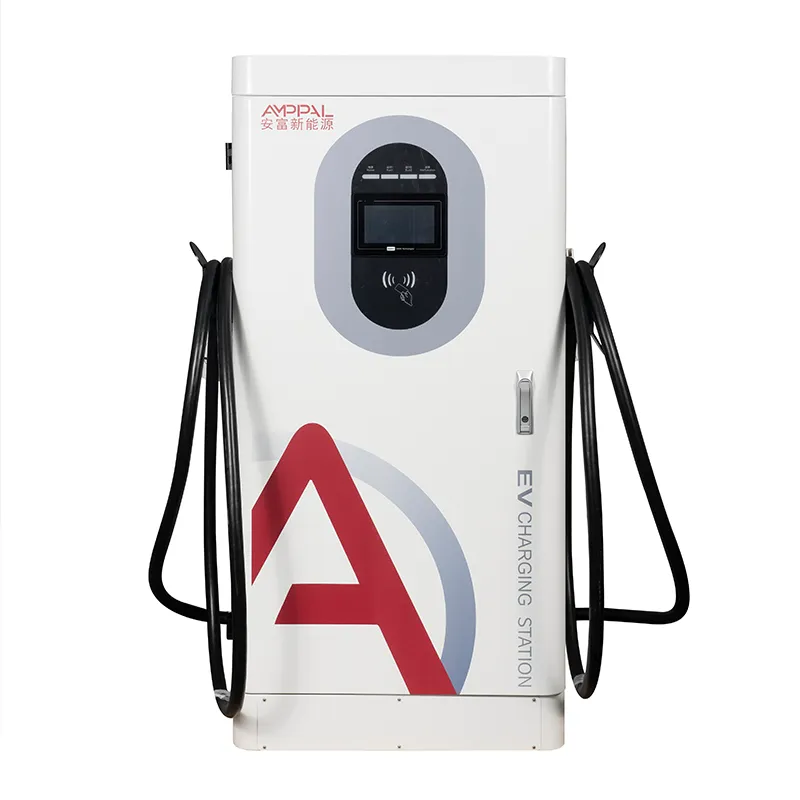

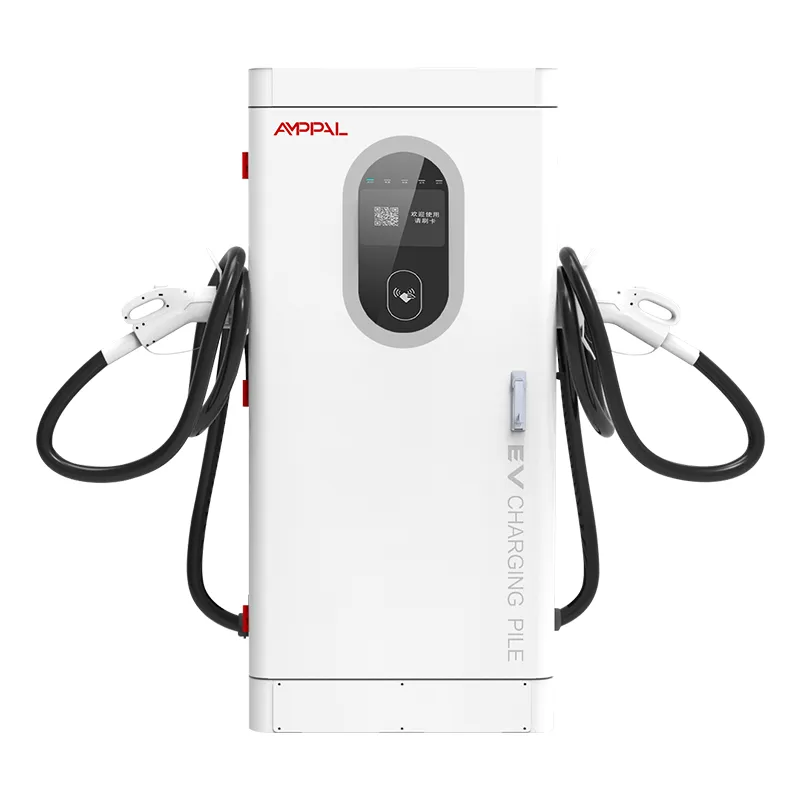

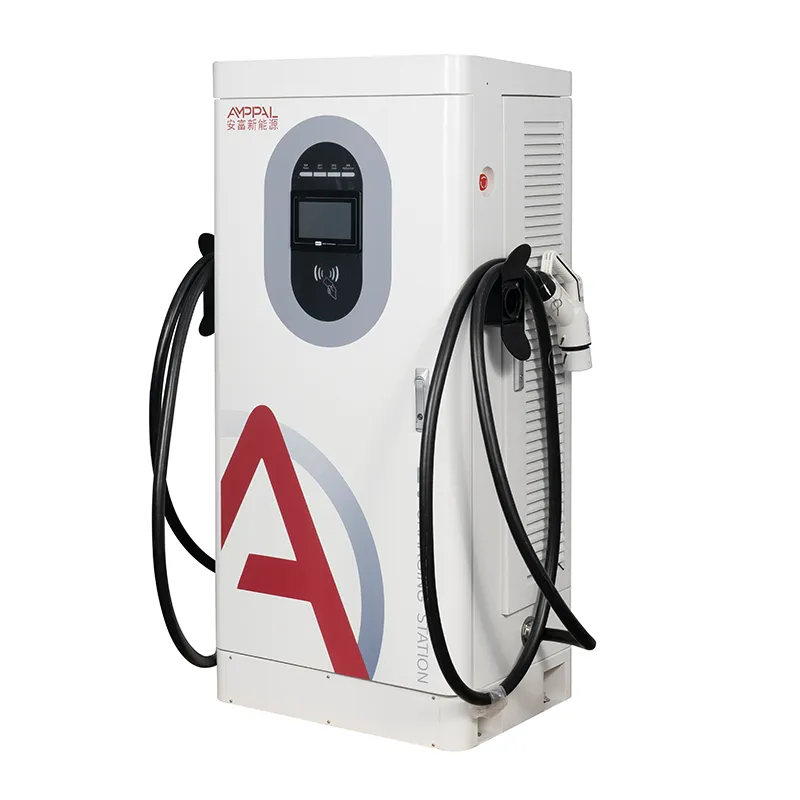

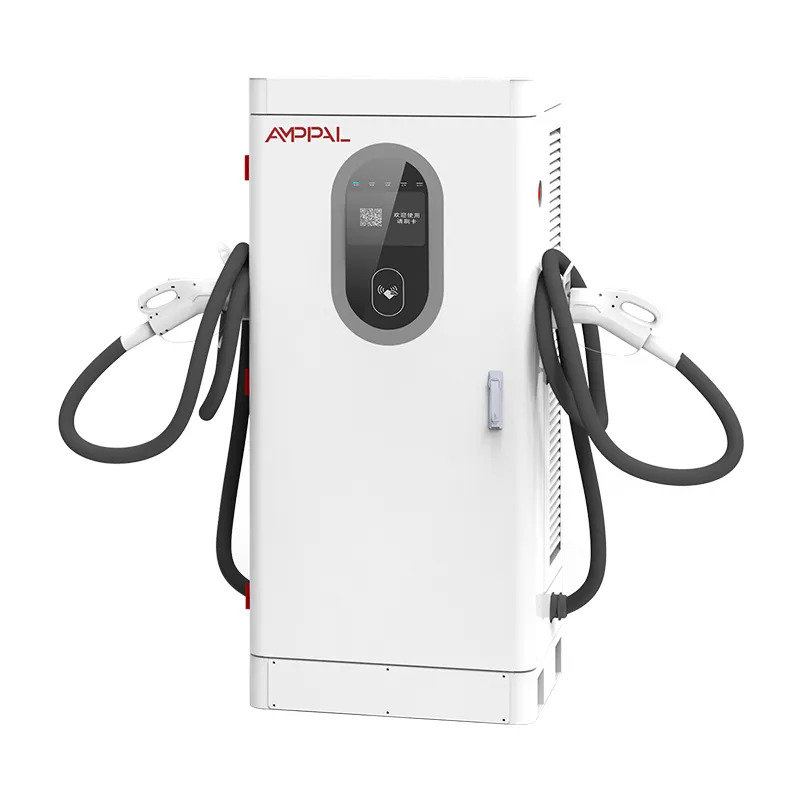

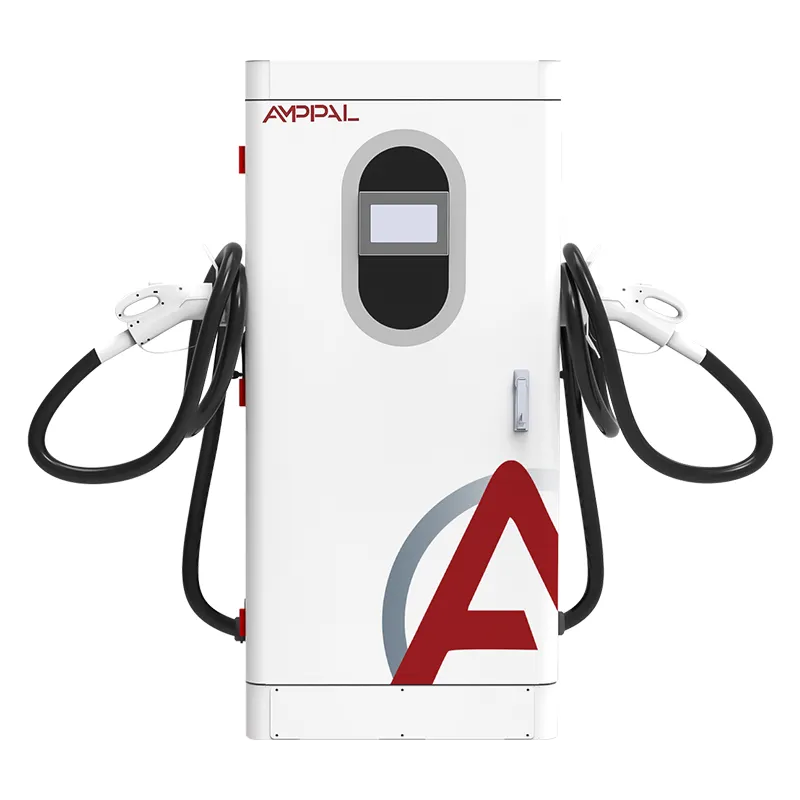

A szekrény mérete 1620 x 750 x 560 mm, névleges teljesítménye 80 kW, kimenete 200-1000 VDC, 300-1000 V állandó teljesítmény mellett. A Zhejiang állambeli Yueqingben építjük, ahol a hálózati kódok komolyan kezelik az áramminőséget. Ez az oldal elmagyarázza, mit jelentenek a számok az Ön működésére vonatkozóan.

Öt módon a PF ≥0,99 bemenet megtérül

Nincsenek meddőteljesítmény-büntetések: PF ≥0,99-nél a töltő úgy néz ki, mint a mérő ellenállásos terhelése, így a kVA-t vagy meddőenergiát számlázó közműveknek nincs mit fizetniük.

A THD ≤5% hidegen tartja a megosztott transzformátorokat: a transzformátorban és a nulla vezetékekben keringő harmonikus áramok töredékére csökkennek annak, amit az alsó kategóriás töltők termelnek.

Egyszerűbb hálózati csatlakozás jóváhagyása: sok közmű felharmonikus és teljesítménytényező deklarációt követel meg az egyenáramú telepítésekhez; tesztjelentéseink teljes terhelés mellett mindkettőre kiterjednek.

Szomszédbarát működés: az adagolót megosztó szálloda vagy iroda nem lát villódzó fényeket vagy az elektronika visszaállítását a töltés megkezdésekor.

Hosszabb telephelyi eszközök élettartama: kevesebb meddőáram és kevesebb felharmonikus azt jelenti, hogy a transzformátor, a kábelezés és a kapcsolóberendezések hűvösebben működnek és lassabban öregszenek.

95%-os csúcshatékonyság felül: ugyanaz a SiC teljesítményfokozat, amely megtisztítja a bemenetet, kevesebb energiát pazarol hőként.

Műszaki előírások

Webhelyek, ahol a harmonikusok bajba keverik

Üzleti parkok Németországban és Franciaországban, ahol egy közös 630 kVA-s transzformátor egyetlen gyűjtősínen táplálja az irodákat, CNC gépeket és töltőket.

Szállodák Törökországban és Görögországban, ahol a vendégek a villódzó fényekre panaszkodnak, ha a töltő nem működik ugyanazon az adagolón, mint a konyhában.

Az Egyesült Királyságban és Hollandiában 8-20 töltőt futtató flottaraktárak, ahol a sok egységen belüli harmonikus felhalmozódás jelenti a valódi kockázatot.

A bevásárlóközpontok háztetői az Egyesült Arab Emírségekben és Szaúd-Arábiában, ahol az elektromos csapat minden terhelési profilt felülvizsgál a bérleti szerződés aláírása előtt.

Városi garázsok Mexikóban és Brazíliában, ahol a közszolgáltató ellenőrzi az áram minőségét, mielőtt jóváhagyná a kereskedelmi tarifát.

A Power Stage belsejében: PFC, Harmonics és a Load Bank

Az egyenáramú töltő egyenirányítója a váltakozó áramot egyenárammá alakítja, a naiv egyenirányító pedig csak keskeny impulzusokban veszi fel az áramot a feszültségcsúcs közelében. Ezek az impulzusok harmonikusak – áram 250 Hz-en, 350 Hz-en, 450 Hz-en és azon túl –, amelyek nem végeznek hasznos munkát. Az AF-DC-80-Y-B-O-4-H aktív front-endet (PFC) használ, amely a bemeneti áramot sima szinuszhullámmá alakítja, a feszültség fázisában.

A második fokozat a tiszta egyenfeszültséget a jármű által igényelt 200-1000 V egyenárammá alakítja át, állandó teljesítmény 300 és 1000 V között. Egy 800 V-os teherautó és egy 400 V-os szedán is megközelíti a 80 kW névleges teljesítményt a töltési görbe lapos részén.

A viselkedést Ön is ellenőrizheti: tesztjelentéseinkben a THD és a PF 25%, 50%, 75% és 100% terhelés mellett szerepel, mert az a töltő, amely csak alapjáraton tűnik tisztának, semmit sem ér. Küldje el nekünk a telephely egysoros diagramját és a transzformátor kVA-ját, és mérnökeink megbecsülik a terhelés hatását - általában egy napon belül.

Tanúsítványok és a mögöttük lévő tesztpontok

Rendelkezünk UL, CE, CB, TUV és CCC; kérdezze meg, és e-mailben elküldjük az egységhez tartozó tanúsítványfájlokat.

Minden tétel 48 órán keresztül teljes terhelés mellett beégetik, naplózva a hőmérsékleteket a modulok, csatlakozók és PFC induktorok között.

Az energiaminőséget tételenként ellenőrzik egy kalibrált terhelési bankon, négy terhelési ponton rögzítve a PF-et és a THD-t.

A biztonsági készlet (13 funkció) megfelel az EN IEC 61851-1:2019 és 61851-23:2014 szabványoknak.

A szekrények IP54-es besorolásúak, a sóspray-mintákat 96 órán keresztül tartják; a működési sáv -25C és +50C között fut.

A fémlemeztől a rakománybankig: a termelési nyomvonal

1. lépés: az acéllemezt lézerrel vágják, lyukasztják és hajlítják FANUC-kapcsolt vonalakon a porfestés előtt.

2. szakasz: minden bevonattételből egy minta kerül a sópermetező kamrába, miközben a gyártás folytatódik.

3. szakasz: AC vonalra épített bemeneti fokozatok és PFC kártyák; teljesítménymodulok az egyenáramú vonalon - különálló állomások.

4. szakasz: SiC modulok, EMI-szűrők, csatlakozók és mérőelemek beérkező ellenőrzése.

5. szakasz: kézi vezetékezés nyomatékvezérelt kapcsokkal és minden csatlakozás vizuális ellenőrzése.

6. szakasz: 48 órán keresztül 40 C környezeti hőmérsékleten, a PF, a THD, a hatékonyság és a kommunikációs stabilitás percről percre naplózásra kerül.

7. szakasz: firmware flash, OCPP 1.6j teszt a szerverünkön, majd az energiaminőség utolsó terhelési banki ellenőrzése.

8. szakasz: csomagolás és raklapozás; a szállítás előtti fotók a beérkező levelek között landolnak, mielőtt a konténer betöltődik.

Megfelelőségi ellenőrzés: megfelelő-e ez a szekrény?

Válassza az AF-DC-80-Y-B-O-4-H-t, ha a telephelye egy transzformátoron osztozik más terhelésekkel, a segédprogram energiaminőségi nyilatkozatot kér, vagy több olyan egységet telepít, amelyek felharmonikusai felhalmozódnának. Ha az ingatlankezelő egy korábbi projektben már megjelölte a teljesítménytényezőt, ez a modell befejezi a beszélgetést.

Ez a töltő nem az Ön számára való, ha az oldalon van egy dedikált transzformátor, nagy belmagassággal, a közmű soha nem ellenőrzi a felharmonikusokat, és egyszerűen a legolcsóbb 80 kW-os dobozt szeretné tölteni az autók töltésére. Akkor is rossz választás, ha 800 V-os taxikhoz 30 perc alatti ülésekre van szüksége; 120 kW-ra vagy 160 kW-ra növelheti.

Nem biztos benne? Küldje el az egysoros diagramot és a transzformátor teljesítményét. Kiszámoljuk a harmonikus belmagasságot, és őszintén megmondjuk, hogy egy, kettő vagy hat egység illeszkedik-e az etetőhöz frissítés nélkül.

A gyári eredményekkel való üzletelés a brókerrel való üzletelés

A PFC tervezéssel és a grid kódokkal kapcsolatos technikai kérdései közvetlenül a yueqingi mérnökeinkhez fordulnak, nem pedig a viszonteladók postafiókján keresztül.

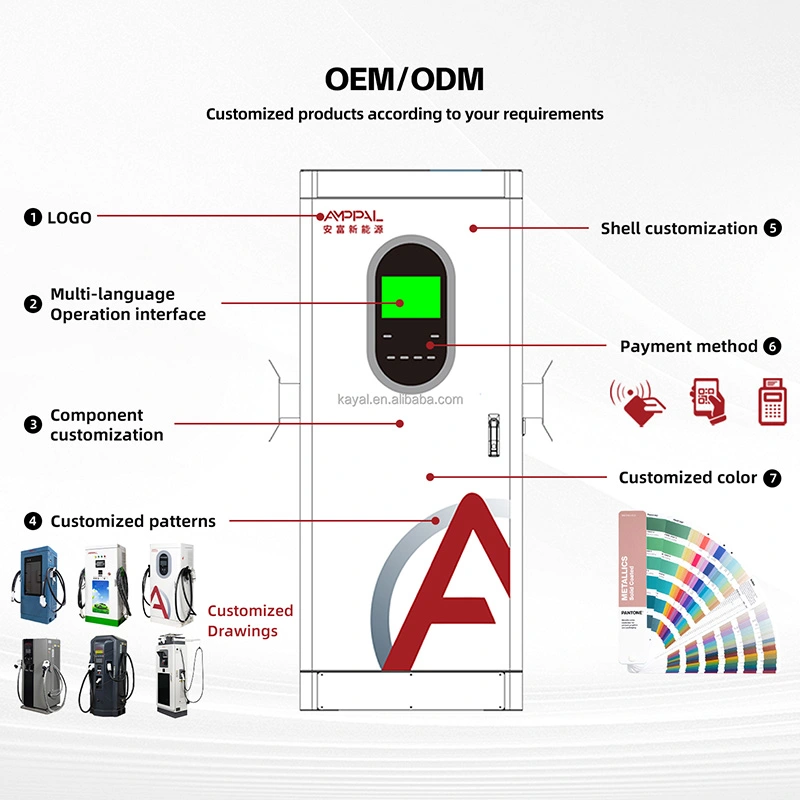

OEM/ODM egy üzemből: egyedi szín, logó, firmware alapbeállítások és saját háttérkonfiguráció, mindezt gyárilag.

A raktárkészletek 15-20 munkanapon belül távoznak; az egyedi megrendelések körülbelül 7-10 nappal tovább futnak.

Próbarendelések elfogadása 1 egységtől új piacokra; konténer ára 10+ egységre.

A garanciális alkatrészeket a DHL/FedEx a jóváhagyott reklamációtól számított 48 órán belül szállítja; a távoli diagnosztika az OCPP kapcsolaton keresztül fut.

Ládák, konténerek és vámokmányok

Minden láda tartalmazza a kötegelt áramminőségi jelentést, valamint az egységet – azt a fájlt, amelyet a vámügynöke és a közüzemi ellenőr egyaránt szeretne. A szekrény súlya nagyjából 300 kg; a rétegelt lemez tok 60-80 kg-ot ad, és 10-14 láda fér el egy 40HQ konténerbe.

FOB Ningbo vagy Shanghai vonatkozik, hacsak nem CIF, CFR vagy DDP preferencia. Csomagolás előtt raklapdiagramot adunk ki, így a targoncát előre le lehet foglalni.

A rendeléssel együtt szállított papírmunka: kereskedelmi számla, csomagolási lista, származási bizonyítvány, CE/TUV fájlok és PF/THD jelentés.

Szolgáltatási feltételek: Mit takar valójában a két év

Két éves futamidő a modulokon, a vezérlőn és a szűrési szakaszon keresztül. A PFC szekció az olcsó egységeken csendesen lebomló rész; a miénk kifejezetten le van fedve.

A megerősített igények 48 órán belül – általában 3-5 munkanapon belül – szállítják a futárnak az alkatrészeket Európa-szerte.

Firmware- és paraméterfrissítések távolról, OCPP-n keresztül – a legtöbb probléma soha nem igényel helyszíni látogatást.

Az első telepítések video-beüzemelési hívást kapnak – a földelés, a vezetékek és a háttérpárosítás élőben felülvizsgálva.

Javasolt rutin: 6 havonta tisztítani a szűrőket, évente újrahúzni a kapcsokat, és újra kell ellenőrizni a bemeneti hullámformát, amikor új terhelés csatlakozik a gyűjtősínhez.

Telepítési megjegyzések: Rossz vs jobb

Hibás: A töltőt a motoros felharmonikusoktól már eleve nehéz adagolóra kell helyezni, majd az egységet hibáztatni a helyszíni problémákért. Jobbra: először mérje meg a bejövő hullámformát; mérnökeink szükség esetén értelmezik a felvételt és a méretcsökkentést.

Rossz: Feltételezve, hogy a nullavezető soha nem visz áramot háromfázisú betápláláson. Jobbra: A THD ≤5% alacsonyan tartja a semleges terhelést, de az AC bemenetet továbbra is a kézikönyv szerint kell bekötni – 4 vagy 5 magos, az előírás szerint.

Hibás: Az egységet kis generátorról működteti a kapacitás ellenőrzése nélkül. Jobbra: a PFC bemenetet tápláló generátornak stabil feszültségre és frekvenciára van szüksége; győződjön meg róla, hogy bekapcsolásra plusz folyamatos terhelésre van méretezve.

Hibás: Az éves nyomatékellenőrzés kihagyása, mert az egység soha nem kapcsol ki. Jobbra: egy laza kapocs 80 kW alatt lassan melegszik; a 15 perces csekk olcsóbb, mint egy megolvadt fül.

Rossz: Ha a PF ≥0,99-et hiszi, akkor figyelmen kívül hagyja a webhely egyéb betöltéseit. Helyes: a töltő tiszta, de a trafó továbbra is kiszolgál minden mást a gyűjtősínen.

Kezelői történetek: Mit tettek értük a számok

Egy hollandiai logisztikai park hat AF-DC-80-Y-B-O-4-H egységet telepített 2025 októberében egy közös 630 kVA-os transzformátorra, amely egy hűtőházat is táplál. Tanácsadójuk a THD-t a közös csatlakozási ponton mérte: 4,9% hat működő töltővel, szemben a 11% -kal a két, általuk kipróbált olcsóbb egységgel. Panaszuk: az ajtópántok könnyűnek érzik magukat az ajtó súlyához képest.

Egy törökországi szállodalánc négy egységet szerelt fel Bodrumban és Antalyában. Hálózati csatlakozási kérelmük harmonikus vizsgálat nélkül átment, mert csatolták a tesztjelentéseket. Az üzemeltetési vezető megjegyzi, hogy éjszaka a 65 dB-es ventilátorzaj hallható a medence fedélzetéről.

Egy mexikóvárosi kiskereskedő két egységet rakott egy tetőre, amely egy mozgólépcsőt is táplál. A bevásárlóközpont elektromos csapata két másik márka töltőjét utasította el az áramminőség miatt; ez egy hét alatt átment a felülvizsgálaton. A tapadás: az oldalsó QR-panel gyorsan összegyűjti a port.

GYIK

K: Mit jelent pontosan a gyakorlatban a THD ≤5%?

V: A bemeneti áram összharmonikus torzulása teljes terhelésnél az alapérték 5%-a vagy alatta marad. Gyakorlatilag a töltő csekély harmonikus szennyezést okoz a webhely elektromos rendszerében – jóval a legtöbb használati határon belül.

K: Ez a töltő kiváltja a segédprogramom meddőteljesítmény-büntetését?

V: Nem. Ha a teljesítménytényező ≥0,99, a reaktív komponens elhanyagolható, így a meddőenergiát vagy az alacsony teljesítménytényezőt számlázó közműveknek nincs alapjuk díjat felszámítani.

K: Szükségem van külön harmonikus szűrőre vagy teljesítménytényező korrekciós egységre?

V: Nem, a szekrényben lévő aktív előlap mindkettőt megteszi. Ez az a lényeg, hogy ezt a modellt válasszuk a passzív egyenirányítós töltő helyett.

K: Működhet dízelgenerátorról?

V: Igen, ha a generátor stabil feszültséget és frekvenciát tart az AC380V ±15% ablakon belül, és elegendő kapacitással rendelkezik. Elköteleződés előtt erősítse meg velünk a generátor méretét.

K: A PF értéket teljes terhelésen vagy csak alapjáraton mérik?

V: Teljes terhelésnél, valamint 25%, 50% és 75% terhelésnél. A kötegjelentés mind a négy pontot mutatja – kérje meg.

K: Milyen hálózati csatlakozási dokumentumokat nyújt be?

V: CE/TUV-tanúsítványok, energiaminőség-vizsgálati jelentés PF és THD görbékkel és angol adatlapok. Ezek lefedik a legtöbb közüzemi áttekintést Európában, a Közel-Keleten és Latin-Amerikában.

K: Többe kerül a tisztább energia?

V: Az aktív PFC fokozat némi komponensköltséget ad az olcsó egyenirányítóhoz képest – de ez kevés az elkerült büntetések, transzformátor-frissítések és szervizhívások mellett.

K: Működhetek 80 kW-ot 230 V egyfázisú feszültséggel?

V: Nem, ez egy háromfázisú egység, amely AC380V ±15% feszültséget igényel. Egyfázisú telephelyek esetén inkább nézze meg falra szerelhető, akár 40 kW-os egyenáramú töltőinket.
