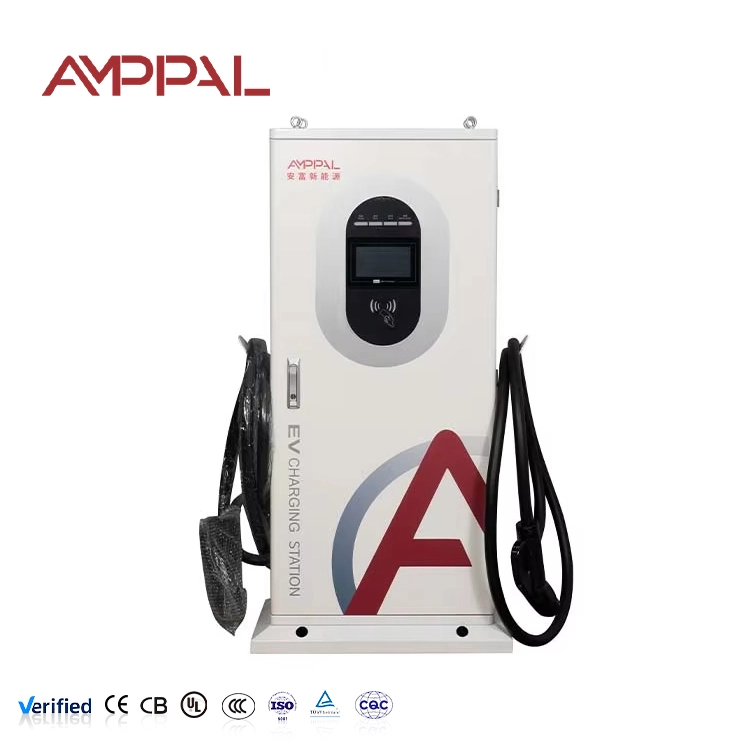

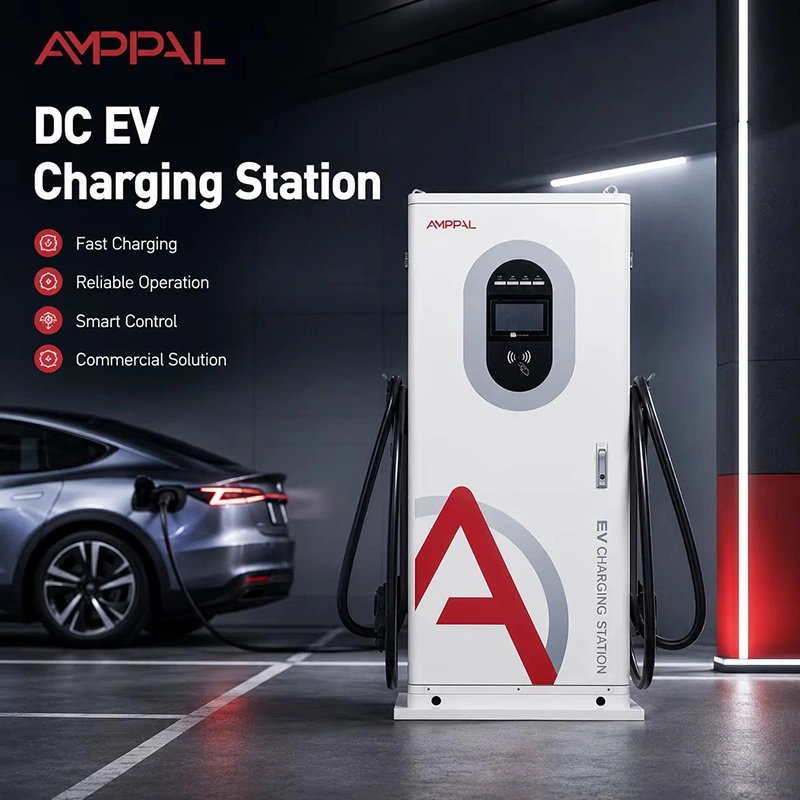

30 kW-os intelligens integrált egyenáramú gyors EV töltő szállodákba és irodákba

Mi ez a töltő, és mi a probléma, amit megold

A 30 kW-os, intelligens integrált egyenáramú, szállodákba és irodákba szánt elektromos töltőállomások a kis-közepes töltőállomások igáslovai – és ez nem csak a töltés módján, hanem a számlázáson keresztül is megérdemli. Az AF-DC-030-Y-B-O-3/4/5-H egy padlón álló integrált egység, 1517 x 650 x 300 mm méretű talppal, 7 hüvelykes színes érintőképernyővel, amely egy vékony oszlopba van beépítve.

A négy töltési mód nem marketingcímke. Négy számlázási stratégiáról van szó, amelyek egy gépen futnak, és mindegyik más ügyféltípust céloz meg. Jól használva másképp szolgálják ki a taxisokat, a szállodavendégeket és a betérő vásárlókat – extra hardver nélkül.

Miért választják az üzemeltetők ezt a 30 kW-os modellt?

Munkamenetenként négy üzemmód: Auto, Fix Power, Fix Amount és Fixed Time választható a képernyőn, így egy pillér fedi le a gyors feltöltést, a korlátozott flottamunkameneteket és az éjszakai töltést.

Az ügyfelek a csatlakoztatás előtt látják a módot és az árat – kevesebb vita, kevesebb visszaterhelés.

Három hozzáférési vezérlő – ellop kártya, QR-kód, jelszó –, így eldöntheti, ki fizesse az árát: a személyzet, a tagok vagy a belépők.

A 0-100A kimenet 200-1000VDC-n a szedánokat, SUV-okat, kisteherautókat és könnyű teherautókat fedi le CCS1, CCS2, CHAdeMO, GB/T és NACS csatlakozókon.

95%-os csúcshatékonyság és alacsony fogyasztású készenléti állapot: az alapjáraton futó töltő kevesebbet pazarol, mint az üresjárati töltő.

IP54-es burkolat és -25 C és +50 C közötti működési tartomány, így a számlázási logika szabadban, parkolókban és járdaszegélyekben fut, nem csak bemutatóteremben.

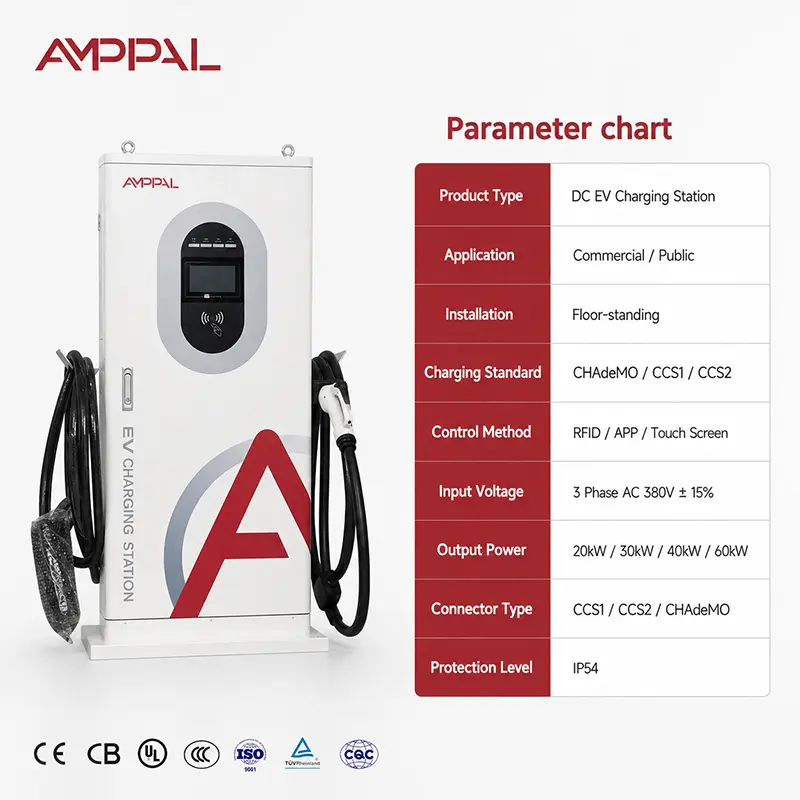

Műszaki adatok - 30 kW, AF-DC-030-Y-B-O-3/4/5-H

Négy töltési mód, négy bevételi kar

Automata üzemmód a kisboltokban és az üzemanyag-előterekben: dugja be, csapja le, menjen el – az autó azt kéri, amire szüksége van.

Fix teljesítmény a flottatelepeken: minden munkamenetet max. 20 kW, és tíz jármű osztozik egy 100 A-es szolgáltatáson a megszakító kioldása nélkül.

Fix összeg a bevásárlóközpontokban: fizessen 5 eurót, kap 12 kWh-t – kiszámítható költés nekik, kiszámítható jegy neked.

Rögzített idő a szállodákban: egy 3 órás, átalánydíjas munkaidő vacsora után feltölti az akkumulátorokat, és a műszakok terhelését a csúcsidőn kívülre helyezik.

Egy nap alatt kombinálva: automatikus reggeli rohanáskor, fix összeg délben, fix idő este 10 óra után. - három bevételi stratégia, egy pillér, egy perc alatt megváltozott.

Hogyan működik a négy üzemmód

Az üzemmód a vezérlőpanelben él, nem a vezetékekben. Amikor egy munkamenet elindul, a töltő a csatlakozó protokollon – GB/T, CCS vagy CHAdeMO handshake – tárgyal a járművel, és a kiválasztott mód megmondja a vezérlőnek, hogyan viselkedjen. Az Auto módban a jármű BMS-e hajtja végre az aktuális kérést. Fix teljesítmény esetén a vezérlő rögzíti a kimenetet a sapkánál, és a munkamenet egyszerűen tovább tart.

A rögzített mennyiség mért, nem időzített: egy kalibrált egyenáramú mérő számolja a szállított kWh-t, és a vezérlő befejezi a munkamenetet a célnál. Minden munkamenet naplózásra kerül a móddal, kWh-val, időtartammal és hozzáférési módszerrel – a napló az, ami lehetővé teszi a hónap végi bevételek összeegyeztetését ahelyett, hogy a vezető szavában bízna.

A mód munkamenetenkénti, és körülbelül húsz másodpercen belül megváltoztatható – egy vegyes használatú webhelyen egy gép három különböző termékként viselkedhet egyetlen napon.

Minősítés és a mögötte lévő tesztek

A CE és a TUV az EU-t és az Öböl-öblöt fedi le; A CB nemzetközi elismerést ad, a CCC Kínát fedi le, az UL pedig amerikai megrendelésekhez érhető el.

Az IP54-es besorolás nem matricakövetelés – a por- és fröccsenéspróbát saját kamránkban végezzük, mielőtt az egységek távoznának.

Minden tétel burkolati mintája 96 órát tölt a sószóró kamrában; a jelentés a szállítmánnyal együtt utazik.

Mindegyik egység 24 órán keresztül működik teljes terhelésen egy 40 C-os tesztteremben, mielőtt rekeszbe rakják; minden, ami 94%-os hatékonyság alatt van, átdolgozásra kerül.

A DC mérőt egy referenciamérőhöz kalibrálják, és a kalibrációs lap a ládába kerül – hasznos az importőr fájlja számára.

Nyolc összeszerelési lépés a Yueqing üzemen belül

Az acélpaneleket CNC lyukasztó- és lézervonalainkon vágjuk és hajtogatjuk, majd porszórjuk.

A kötegelt minták a 96 órás sópermetező kamrába kerülnek, miközben a gyártás folytatódik.

Az AC bemeneti hajtómű és az egyenáramú tápegység külön szerelősorokon épül fel.

A vezérlőkártya, a kalibrált mérő és az OCPP-ready modem rögzített nyomaték- és útvonalterv szerint vannak bekötve.

A firmware felvillant, és mind a négy töltési módot ellenőrzi egy akkumulátorszimulátor.

Ezután minden egység megismétli a 24 órás teljes terhelésű áztatást 40 C-on.

A tömítéseket, a tömszelencéket és a képernyő burkolatát megvizsgálják, majd egy hatirányú vízpermet igazolja az IP54-es védettséget.

Kalibrációs tanúsítvány aláírva, az egység becsomagolva és rekeszbe csomagolva exportra.

A 30 kW a megfelelő méret az Ön webhelyéhez?

Ha kisboltot, szállodát, kereskedést vagy kis raktárt üzemeltet, ahol a sofőrök 40 percig vagy tovább tartózkodnak, akkor a 30 kW-os teljesítmény kényelmes. Kezdje egy egységgel, figyelje meg, hogy ügyfelei mely módokat használják ténylegesen két hétig, majd méretezze meg.

De ez a gép nem mindenkinek való. Ha az autópálya folyosóján 30 percnél rövidebb taxizást céloz meg, a 30 kW frusztrálja ügyfeleit – erre a sávra adjon meg egy 60 kW-os vagy 120 kW-os egységet. Ha egy műszak több mint 40 járművet mozgat, akkor több egységre van szükség, és a helyszíni teljesítmény matematikai módosulnak. És ha az Ön webhelyén nincs háromfázisú AC380V táp, akkor ez a töltő egyáltalán nem telepíthető - rendelés előtt ellenőrizze a hálózati csatlakozást. Ha az Ön vállalkozása csak egy árazási modellt, például ingyenes díjat használ az ügyfelek számára, a négymódusú logika több a kelleténél, és egy egyszerűbb egység kevesebbe kerülne.

Mit jelent az AMPPAL rendelése

A konténerrendelések 15-20 munkanapon belül elhagyják Yueqinget; az egymintás egységek 3-5 munkanapon belül kimennek.

Egy egység elegendő egy mintarendeléshez; A konténerszintű árképzés 10 egységtől kezdődik, és ugyanabban a tárolóban keverheti a modelleket.

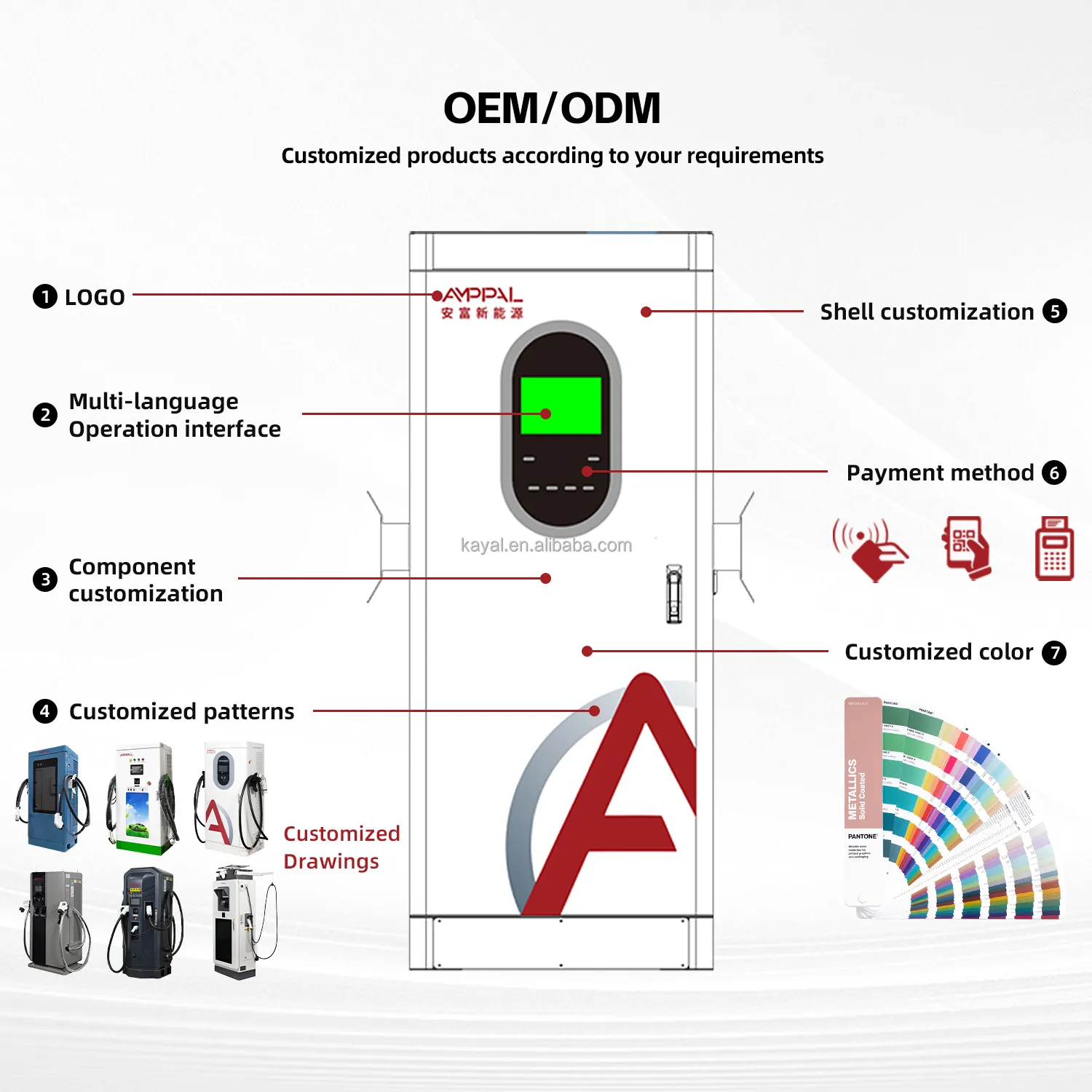

OEM-opciók: a márkajelzés, a szekrény színe, az egyéni fizetési alkalmazások integrációja, az egyéni címkék.

Az exportfájl tartalmazza a kereskedelmi számlát, a csomagolási listát, a származási bizonyítványt, a CE/TUV tanúsítványokat és a tételvizsgálati jelentéseket.

Maga az AMPPAL több mint 200 töltőállomást üzemeltet – mi a saját töltőinket használjuk, mielőtt Ön.

Ládák, konténerbetöltés és szállítási feltételek

Mindegyik egységet függőlegesen, 1517 x 650 x 300 mm alapterületű faládában szállítjuk, hab saroktömbökkel és négyirányú raklaptalppal. A pisztoly és a kábel belül feltekercselt és szíjazva van, így a csatlakozó soha nem viseli el a kábel súlyát.

Raklappozíciónként egy láda: egy 20 méteres konténer körülbelül 10 ládát, egy 40 láb magas kocka pedig körülbelül 24 ládát tartalmaz, attól függően, hogy mennyit kever a falra szerelhető modellekkel. Minden megrakott konténert lefényképezünk az ajtózárás előtt.

Általános feltételek: EXW Yueqing, FOB Ningbo vagy CIF a kikötőhöz. Az EU-s vásárlók számára megfelelőségi nyilatkozatot adunk hozzá.

Garancia, alkatrészek és támogatás

A garancia két év az egész egységre. A gyakorlatban a ventilátorok és a pisztolyszerelvények meghibásodnak, mind raktáron, mind pedig 48 órán belül leszállítva.

A pótalkatrészek 8+ évig tárolhatók: érintőképernyők, pisztolyszerelvények, ventilátorok, szűrők, vezérlőtáblák – a legtöbb egy héten belül távozik.

Távoli firmware-frissítések és OCPP 1.6/2.0 konfigurációs támogatás 24 órán belül e-mailben vagy WhatsApp-on.

Javasoljuk a karbantartási ritmust: 1-3 havonta tisztítsa meg a szívószűrőt, évente húzza meg a tápcsatlakozásokat.

Ha egy egység meghibásodik, fotókkal és multiméterrel diagnosztizáljuk az alkatrészek szállítása előtt – általában ventilátor, szűrő vagy képernyő a javítás.

Kerülendő használati hibák (rossz/helyes)

Hibás: a töltőt falhoz szereli úgy, hogy a légbeömlő mögött nincs hézag. Jobbra: hagyjon legalább 300 mm-t hátra, és 500 mm-t mindkét oldalon, hogy a ventilátorok lélegezzenek; az elzáródott légáramlás az első számú oka a teljesítménycsökkenésnek.

Rossz: 30 kW-os töltő táplálása vékony hosszabbítón vagy alulméretezett kábelen keresztül. Jobbra: használja a megadott kábelkeresztmetszetet a futáshosszhoz; AC380V +/- 15% alatti bemenet esetén az egység csökkenti az áramellátást, vagy meghibásodik.

Hibás: hagyja, hogy az érintőképernyő évekig süljön közvetlen déli napon. Jobbra: szereljen fel egy egyszerű tetőt, vagy nézzen észak felé, ahol praktikus; a képernyő kültéri besorolású, de a közvetlen napsugárzás lerövidíti az élettartamát és megnehezíti az olvasást.

Hibás: a csatlakozó kirántása aktív munkamenet közben, hogy időt takarítson meg. Jobbra: nyomja meg a Stop gombot a képernyőn, vagy hagyja, hogy a munkamenet a szokásos módon fejeződjön be; a munkamenet közbeni kihúzás megterheli a csatlakozó érintkezőit és a jármű bemenetét.

Hibás: figyelmen kívül hagyja a szívószűrőt, amíg a ventilátorok hangosan nem szólalnak meg. Jobbra: tisztítsa meg a szűrőt 1-3 havonta a portól függően; az eltömődött szűrő költségessé teszi a hatékonyságot, és végül túlmelegíti a tápmodulokat.

Ügyféltapasztalatok, jók és bosszantóak

A szaúd-arábiai Rijádban található üzemanyagkút-üzemeltető (2025. augusztus) hat ilyen egységet üzemeltet az előterében. Azt mondja, a Fix Amount mód megállította a vitákat: a sofőrök tudják, hogy 10 kWh-ért fizetnek, nem ameddig tart. Egyetlen nyűgje: az alapértelmezett képernyőnyelv az angol, és kérnie kellett az arab rátétet – most kérésre kínáljuk.

Egy szállodacsoport Antalyában, Turkiye (2026. április) Fix Time módot használ az éjszakai vendégtöltéshez: a vendégek 3 órás munkaidőt kapnak a szobaárban, a töltő pedig reggel 9 órára visszakapcsol fizetős automata üzemmódba. A képernyőn visszatükröződik a délutáni napfény – ezt rögzítette a lombkorona –, és minden két egységre és egy-egy képernyőre tartalékot rendel.

Egy taxiszövetkezet a kenyai Nairobiban (2026. január) öt egységet vásárolt, hogy olcsóbb éjszakai tarifát állapítsanak meg saját sofőrjeik számára, és magasabb nyilvános tarifát. Apró panaszuk: a lehúzókártya-olvasónak olykor két lépésre van szüksége nagy esőben; 2026 márciusa óta átdolgozott kártyaolvasót szállítunk.

GYIK – Számlázási és töltési módok

K: Megváltoztathatom a töltési módot aktív munkamenet közben?

V: Nem – a mód le van zárva, ha a munkamenet elindul; állítsa le és indítsa újra az új móddal. Ezzel elkerülhető az árviták.

K: A fix összegű mód kWh-val vagy idővel számláz?

V: Energia szerint: a DC mérő kWh-t számol, és leállítja a munkamenetet a célpontnál.

K: Kártya helyett QR-kóddal kezdhetik a töltést a járművezetők?

V: Igen – a szkennelési kód, a kártyalap és a jelszó mind támogatott; a webhely tulajdonosa azt engedélyezi, amit akar.

K: Mely fizetési rendszerek integrálhatók?

V: Az OCPP 1.6/2.0 csatlakoztatja az egységet a saját vagy harmadik fél háttérrendszeréhez; A helyi fizetési alkalmazások integrációja egyéni lehetőség.

K: Mi történik, ha egy illesztőprogram korábban befejezi a rögzített idejű munkamenetet?

V: A munkamenet leáll, és a napló rögzíti a tényleges leadott kWh-t; a számlázás az Ön által beállított fix díjat vagy a háttérszabályokat követi.

K: Beállíthatok különböző árakat a különböző módokhoz?

V: Igen - az ár módonként vagy hozzáférési csoportonként, a töltő beállításaiban vagy a háttérrendszeren keresztül van beállítva.

K: Ez a 30 kW-os modell támogat két fegyvert?

V: A szabványos hajókat egy fegyverrel építik; kérésre kettős pisztolyos konfiguráció is elérhető, a 30 kW-os teljesítmény megosztva a két jármű között.

K: Hogyan állíthatok meg egy járművet, amely egész nap a helyszínen tartózkodik?

V: Használja a Fix Time módot, vagy állítsa be a munkamenet maximális időtartamát a háttérben; a töltő befejezi a munkamenetet és felszabadítja a helyet.
