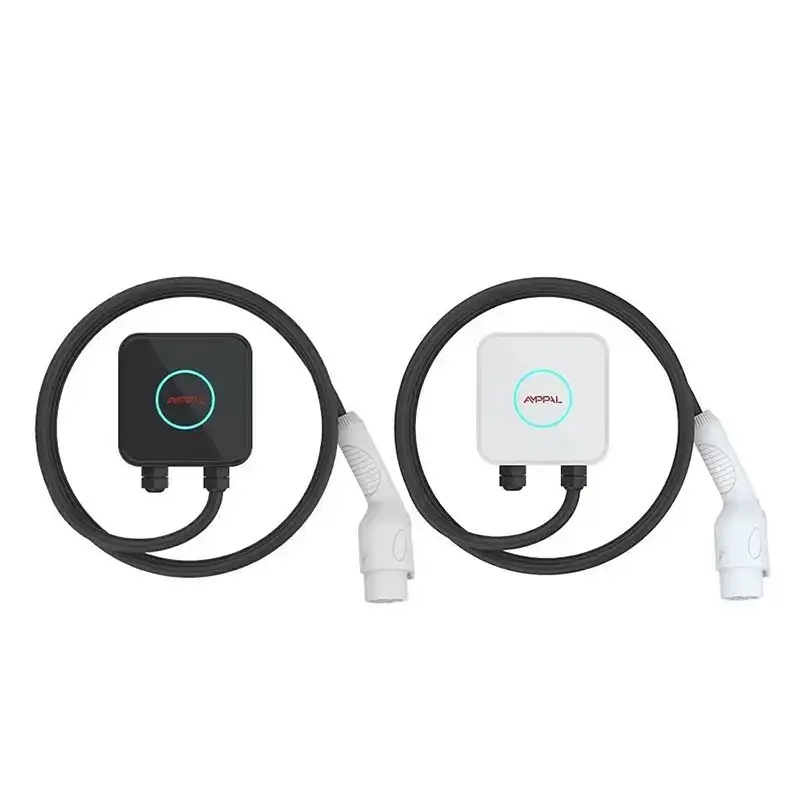

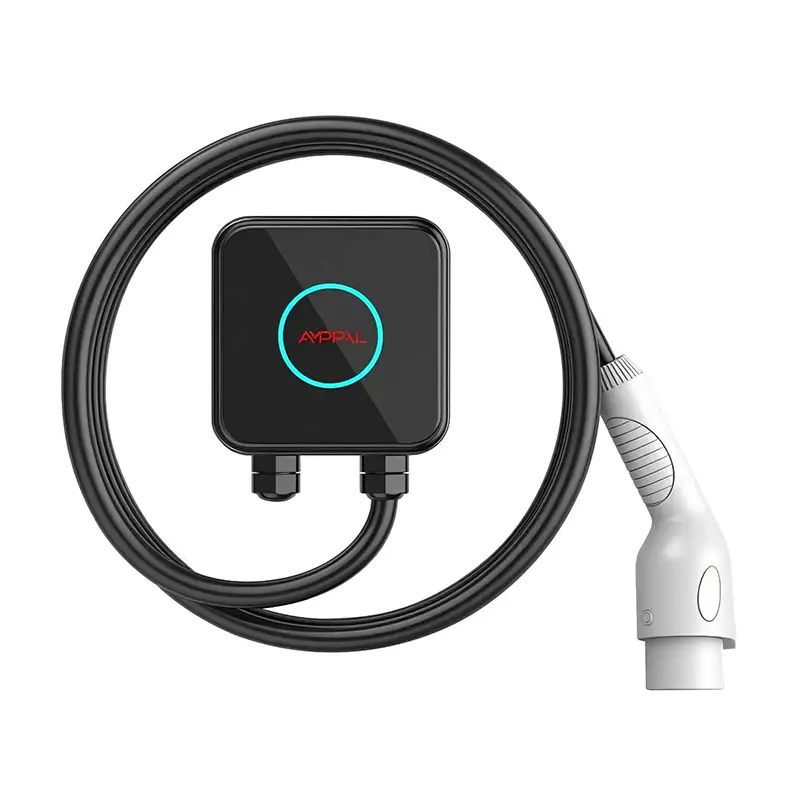

3,5 kW-os kompakt Wallbox AC EV töltő otthoni és irodai töltéshez

Mi ez a töltő (és kinek való)

Egy 150 x 150 x 65 mm-es doboz nagyjából akkora, mint egy vastag, keményfedeles regény vagy egy otthoni router. Ez az AMPPAL 3,5 kW-os Compact teljes teste – minden benne lévő alkatrész, biztonsági relé és vezérlőkártya.

A legtöbb piacon kapható fali doboz három-ötszöröse ennek a térfogatnak. Szűk pincehelyiségben, vízmelegítő mellett, vagy fél méter széles falon ez a különbség dönti el, hogy lehet-e egyáltalán töltőt szerelni.

Ezt az egységet azokra a helyekre építettük, amelyeket mindenki figyelmen kívül hagy: szűk társasházi parkolóhelyek, régi lakóházak elektromos helyiség nélkül, lépcsőházak, akár közös udvari fal is. Ha a falának 150 mm szabad szélessége van, akkor van hely a töltő számára.

Miért változtatja meg a telepítést az extrém kompaktság?

A kis méret nem stílustrükk. Négyféleképpen változtatja meg az elektromos járművek töltő telepítésének fizikai matematikáját.

Először is a szerelési magasság. A 65 mm mély egység kevésbé emelkedik ki a falból, így a gyalogos forgalom akadályozása nélkül beülhet egy átjáróba - pincelépcső mellé, ahol egy 120 mm mély doboz nyúlna ki a sétányba.

Másodszor, a meglévő burkolatokba illeszkedik. Az olaszországi és lengyelországi vállalkozók a Compactot egy már meglévő fém elosztószekrénybe szerelték fel, új falazat nélkül védve az időjárástól és a vandalizmustól.

Harmadszor, kábelelvezetés. A kábel a falhoz közel kerül be és ki, így a felületi csővezeték tisztának tűnik, és csak két fali dugót igényel.

Negyedszer, súly. Nagyjából 1 kg-nál az egység négy csavarral rögzíthető gipszkartonba vagy téglába; nincs szükség csapra vadászni vagy betonba fúrni.

Mi van egy ilyen kicsi töltő belsejében

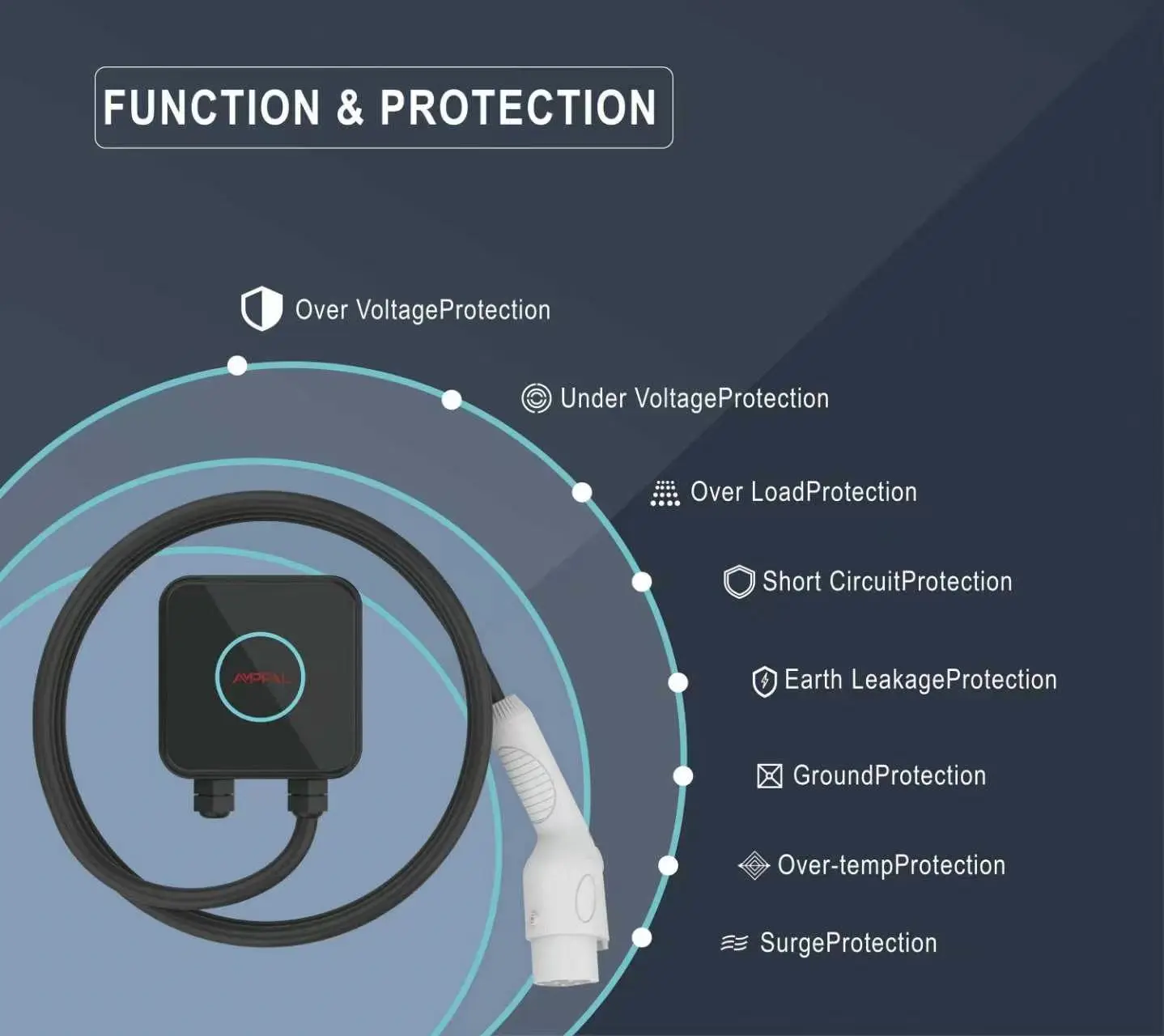

A 3,5 kW-os Compact Wallbox AC EV töltő otthoni és irodai töltéshez egy 3-as módú töltőállomás az IEC 61851-1:2017 szabvány szerint. Nem alakítja át a váltakozó áramot egyenárammá – ez a feladat az autóban marad. A biztonságos kézfogást kezeli: pilotjel, relévezérlés, földelés folytonosságának ellenőrzése és automatikus leállítás, ha a töltés befejeződik vagy hiba jelentkezik.

Transzformátor és egyenáramú teljesítményfokozat nélkül a ház drámaian zsugorodik. A 3,5 kW-os hőterhelés szerény: a ház UL94 V-0 (égésgátló) besorolású, hőre lágyuló héj, és a hő ventilátorok nélkül távozik a ház felületén.

Az IP54 azt jelenti, hogy az egység minden irányból ellenáll a pornak és a fröccsenő víznek – nem merül a víz, de az eső, a páralecsapódás és a tömlős tisztítás könnyen áthalad. A vezérlőtábla alapkivitelben konform bevonatú, ezen az áron szokatlan, így túléli a párás parti garázsokat.

Műszaki előírások

Hol található ez a 150 mm-es töltő (és hová nem)

A reális felhasználási esetek specifikusak, és ezeket egyértelműen felsoroljuk.

1) Keskeny privát öblök a pincékben, különösen a régebbi európai és délkelet-ázsiai épületekben, ahol a 2,2 m-es folyosó nem hagy falat.

2) Második lakások és nyaralók 16A egyfázisú tápellátáson.

3) Bérelt parkolóhelyek, ahol a bérbeadó minimális alapterületet és kivehető egységet szeretne.

4) Bojlerekkel, vízlágyítókkal vagy szerszámszekrényekkel közös garázsfalak.

5) A flottaraktárak olcsó kísérleti telepítést futtatnak, mielőtt elköteleznék magukat a teljes méretű berendezések mellett.

Ahová nem tartozik: egy 22 kW-os háromfázisú autó, egy telephely, ahol csak háromfázisú áram áll rendelkezésre (ez az egység csak egyfázisú, 220 VAC), vagy egy autóbeálló, ahol a gyorsabb nappali töltés valóban szükséges.

Hogyan kezeli a kompakt a hőt, a port és a vizet?

Három mérnöki megoldás teszi lehetővé a kis méretű munkavégzést a szabadban – szomszédos.

Fűtés: 3,5 kW-nál a teljes disszipált veszteség teljes terhelésnél 40 W alatt marad. A ház hűtőbordaként is funkcionál – a bordázott belső felületek a külső felület felé vezetik a hőt, a terhelési tesztek pedig 55 C alatti felületi hőmérsékletet mutatnak 35 C környezeti hőmérsékleten.

Por és víz: az IP54-es besorolást a tömített elülső burkolat és a kábelköpenyt rögzítő tömszelencék jelentik, nem pedig az epoxigyanta. Ezáltal az egység üzemképes marad – a technikus gyári szerszámok nélkül kinyithatja, relét cserélhet és bezárhatja.

Tanúsítás és minőségbiztosítás

CE-jelöléssel és az IEC 61851-1:2017 szabvány szerint tesztelték, amely az AC Mode 3 töltőberendezésekre vonatkozó szabvány.

A ház anyaga UL94 V-0 tűzveszélyességi besorolással rendelkezik – a ház nem tűr lángot, ami a közös pincékben valós szempont.

Minden egység átmegy 100%-os elektromos biztonsági teszten: földelés folytonossága, szigetelési ellenállása 500 V DC-nél és dielektromos ellenállás 1,5 kV-nál.

Laboratóriumunkban a mintaegységeket 96 órás sópermet-teszten és 500 000 ciklusú relé tartóssági teszten esnek át.

A bejövő ellenőrzés ellenőrzi a kontaktorokat, az MCU-t és az áramérzékelőket a kötegelt tanúsítványok alapján; a visszautasítási arányt a lot naplózza.

Az üzem CE, TUV, CB és UL tanúsítvánnyal rendelkezik az AMPPAL család számára, amelyet külső bejelentett szervezetek auditáltak.

Hogyan készül a töltő (8 lépés)

A Yueqing-i üzemünkben (Zhejiang, az "elektromos készülékek fővárosa") a gyártás rögzített sorrendben zajlik:

1) SMT PCB összeszerelés automatizált forrasztópaszta ellenőrzéssel.

2) Konform bevonat felhordása és kikeményítése.

3) Relé, érzékelő és MCU-kártya a hátsó házfélbe szerelve.

4) Kábeltömszelencés és 5 m-es kábel beépítve, nyomatékvezérelt.

5) Automatikus működési teszt 230 V-on szimulált járműterhelés mellett.

6) 100% magas edény és föld-folytonosság biztonsági teszt.

7) Szemrevételezés és sorozatszám lézeres jelölés.

8) Szerelőkészlettel és gyorsindító kártyával csomagolva, 24 órás beégési mintaellenőrzés után raklapra helyezve.

A FANUC (Sanghaj) és a TRUMPF (Németország) partnerekkel szállított robottámogatott vonalak fémlemezeket kezelnek nagyobb állomásainkhoz; a Compact dedikált váltakozó áramú vonalon működik. Az éves üzem kapacitása meghaladja az egymillió egységet.

Méretezési útmutató: A 3,5 kW elég Önnek?

Legyünk közvetlenek: a 3,5 kW a modern mércével mérve lassú töltés. Alkalmas az éjszakai parkoló autókhoz - ingázókhoz, plug-in hibridekhez és városi elektromos járművekhez 20-40 kWh használható akkumulátorral.

Ne vásárolja meg, ha napi útja meghaladja a 150 km-t alternatív töltés nélkül. Ebben az esetben egy 7 kW-os Compact vagy egy 11 kW-os/22 kW-os állomás az őszinte ajánlás.

Szintén hagyja ki, ha otthonában háromfázisú vezetékek vannak, és az autója 11 kW-ot fogad – a fali doboz lesz a szűk keresztmetszet.

Mi teszi ezt az egységet a megfelelő hívóvá: szűk fizikai hely, 16 A-es egyfázisú áramkör, amelyet nem fog frissíteni, vagy egy másodlagos ingatlan, amelyhez olcsó, nem feltűnő töltőre van szükség.

Miért válassza az AMPPAL-t az általános kompakt töltők helyett?

Gyár közvetlenül a Zhejiang Anfu New Energy Technology Co., Ltd.-től (alapítva 2014-ben, nemzeti szintű szakosodott vállalkozás) – Ön a gyártóval foglalkozik, nem egy kereskedelmi vállalattal.

Normál átfutási idő 15-20 munkanap; a mintákat 3-5 munkanapon belül szállítják légi úton.

OEM és ODM üdvözlet: logó, kábelhossz, csatlakozó típusa (1. típus/2. típus/GB/T) és szín 100 egységtől.

Dokumentációs csomag: CE nyilatkozat, IEC 61851-1 vizsgálati jegyzőkönyv, kézikönyv, gyári ellenőrzési tanúsítvány a vámhatóság számára.

Export rekord 40+ országba, köztük az Egyesült Arab Emírségekbe, Szaúd-Arábiába, Oroszországba, Németországba, Franciaországba, Malajziába, Thaiföldre, Vietnamba, Mexikóba és Brazíliába; A NEOM és a Sime Darby referenciapartnerek.

MOQ 1 egységtől teszteléshez; mennyiségi szintek 50 és 500 egységtől.

Csomagolás és Szállítás

Mindegyik egységet 210 x 210 x 120 mm-es kartondobozban szállítjuk, amely körülbelül 1,6 kg-ot nyom, töltővel, 5 m-es kábellel, rögzítőkészlettel és kézikönyvvel. A doboz futárbarát, így a légi fuvar olcsó marad: 40 egység kerül egy 0,1 m3-es csomagtérbe.

Tengeri fuvarozáshoz 1200 egységet raknak be egy 20 méteres konténerbe, 24 zsugorfóliázott raklapon, egyenként 50 kartonon.

Kereskedelmi feltételek: FOB Ningbo vagy Shanghai, EXW vagy CIF kérésre. A papírmunka magában foglalja a kereskedelmi számlát, a csomagolási listát, a CE-nyilatkozatot és a származási bizonyítványt; rutinszerűen kezeljük az L/C-t és a D/P-t.

Értékesítés utáni támogatás és garancia

2 év normál garancia a gyártási hibákra; munka és vissza-szállítás esetenként megegyezés szerint.

Alkatrészek (relé, vezérlőkártya, kábel) kiszállítása 7 munkanapon belül; Európa és a Közel-Kelet prioritása.

Ingyenes távdiagnosztika: küldjön fényképet vagy videót a hibajelző LED-ről, és mérnökeink egy munkanapon belül válaszolnak.

A felhasználó karbantartása könnyű: ellenőrizze a kábelköpenyt, hogy nincsenek-e vágások, húzza meg a fali csavarokat, évente kétszer fújja ki a port.

Meghosszabbított jótállási és helyszíni szervizszerződések vonatkoznak a németországi, franciaországi és az Egyesült Arab Emírségekben lévő kereskedőkre.

Telepítési és használati megjegyzések

Hibás: a hátsó szellőzőnyílásokkal fedett falhoz süllyesztve szerelje fel. Jobbra: hagyjon 30 mm-es légrést, és tartsa tisztán a szellőzőnyílásokat – az IP54 víz ellen véd, nem akadályozza a légáramlást.

Hibás: a töltőt adapteren keresztül bedugja a háztartási aljzatba. Jobbra: csatlakoztassa egy dedikált 16A-es megszakítóhoz (A vagy B típusú RCD, 30 mA), hogy a földelés folytonosságának ellenőrzése a tervezett módon működjön.

Hibás: töltés közben az 5 m-es kábelt szorosan a kampóra tekerjük. Jobbra: teljesen tekerje le munkamenet előtt; a terhelés alatt lévő tekercses kábel felmelegszik, és kioldhatja a hőzárat.

Rossz: vízszintes esőnek teljesen kitett felszerelés. Jobbra: fedél alá vagy óvóhelyre szerelje; Az IP54 tolerálja a permetezést, nem az órákig tartó esőt.

Rossz: leejti a csatlakozót a padlóra, ahol az autók áthaladnak rajta. Jobbra: tárolja a pisztolyt a tartójában, hogy a tűk tiszták és szárazak maradjanak.

Mit mondanak az ügyfelek a telepítés után

Egy varsói ingatlanmenedzser tavaly ősszel hat lakást telepített egy 1970-es évekbeli lakás alagsorába. A 150 mm-es szélesség lehetővé tette, hogy a töltőket a biztosítéktáblák és a lépcső közé illessze – ezt a helyet egyetlen teljes méretű állomás sem tudta elfoglalni. Megjegyzése: a fix kábel az utolsó öbölhöz rövidre futott, így a második tétel 7 méteres kábeleket kapott.

Egy penangi autókereskedő a Compactot bemutatótermi demótöltőként használja. „Az ügyfelek egy puhakötés mellett látják, és azonnal megkapják a méretet” – mondja. Kisebb kifogás: sötét bemutatóteremben fényes a LED gyűrű, és éjszaka ráragasztja.

Egy bajorországi lakóautó-tulajdonos egy 16A-es áramkörön egy kerti fészerben tölti a konnektoros hibridjét. Egy szezonnyi eső és -8C-os fagy után nulla hiba; elismeri, hogy a 2 év garancia adta neki a bátorságot, hogy megpróbálja – amit villanyszerelő nélkül nem tanácsolunk, bár működött.

GYIK

K: Működhet ez a 3,5 kW-os töltő háztartási konnektorról?

V: Nem. Egy dedikált 16A-es áramkörhöz kell csatlakoztatni egy RCD-vel.

K: Mekkora hatótávolságot jelent óránként 3,5 kW?

V: Körülbelül 14-15 km 230 V-on; egy 30 kWh-s akkumulátor körülbelül 8,5 óra alatt töltődik fel.

K: Valóban égésgátló a ház?

V: Igen – UL94 V-0, a műanyagok legmagasabb gyúlékonysági osztálya.

K: Felszerelhetem a szabadban?

V: Tető vagy menedék alatt, igen; Az IP54 kezeli a fröccsenést és a port, nem pedig a folyamatos vízszintes esőt.

K: Minden elektromos márkával működik?

V: Bármely Mode 3 AC-kompatibilis EV működik az Ön által megrendelt csatlakozóval: 1. típusú, 2. típusú vagy GB/T.

K: Miért csak 16A a 32A helyett?

V: A 150x150x65 mm-es test termikusan 16A-re van optimalizálva; a 7 kW-os Compact 32A-t fed le ugyanazon a lábnyomon.

K: Mi történik, ha az RCD a töltés közepén leold?

V: A töltés leáll, és egy hibajelző LED világít; csak a hiba megszűnése után indul újra.

K: Áthelyezhetem később egy bérelt ingatlanba?

V: Igen - négy csavar és egy szabványos 16A-es csatlakozás; egy villanyszerelő körülbelül 20 perc alatt elvégzi a munkát.
