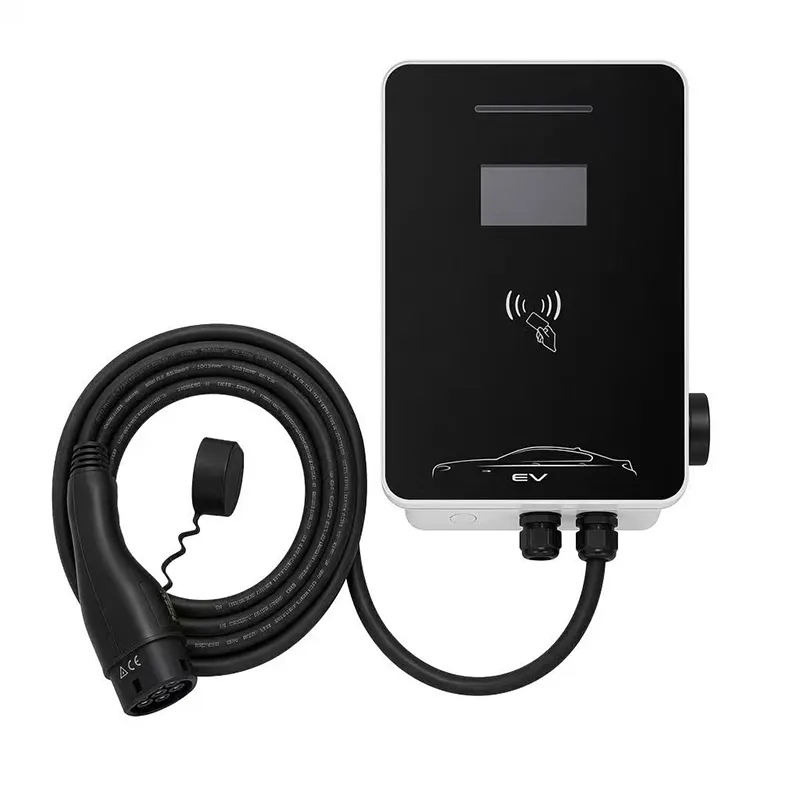

7 kW-os falra szerelhető AC EV töltő otthonokhoz és irodákhoz

Egy töltő mellékes üzlet lehet

Egy étterem két elektromos töltővel nem ad el áramot; elad egy óra vacsorát. Az AMPPAL 7 kW-os falra szerelhető AC EV Charger for Homes and Offices (RZ sorozat) erre az alapra épül – az egy-négy állomást üzemeltető tulajdonosok számára terveztük, akik azt akarják, hogy fizessenek magukért, nem pedig a 200 telephellyel rendelkező közüzemi szolgáltatók számára.

Az egység egy 400 × 280 × 120 mm-es fali állomás, egyfázisú, 7 kW-os, beépített OCPP 1,6 J-vel. Csatlakoztassa egy felhő háttérrendszerhez, állítsa be a kWh-nkénti árat, és a doboz magától működik, miközben főz, autót javít vagy helyiségeket takarít.

A számok olvasásához nincs szükség villanyszerelői képzettségre: a háttérben az egy munkamenetben eladott kWh, a bankszámláján pedig a különbség látható.

Mi az RZ sorozat: Kereskedelmi AC állomás, egyszerűsítve

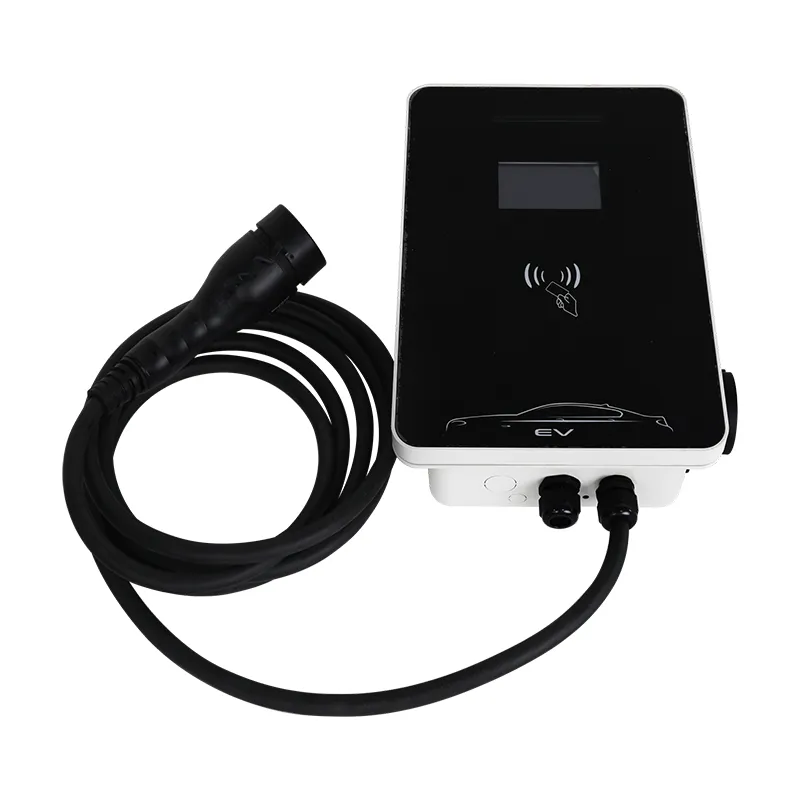

Fizikailag egy kompakt, teljes méretű kereskedelmi állomás - fém erősítésű, hőre lágyuló műanyag ház, IP54, -20C és +50C közötti működési tartomány, és fix 5 m-es Type 2 kábel (Type 1 vagy GB/T kérésre).

Kereskedelmi szempontból ez egy hálózati eszköz. Minden RZ egység OCPP 1.6J-t beszél a háttérben Etherneten, Wi-Fi-n vagy 4G-n (dongle) keresztül, így elindíthatja és leállíthatja a munkameneteket, beállíthat tarifákat, és jelentéseket kérhet a telefonról.

A 7 kW-os egyfázisú besorolás szándékos: szabványos kiskereskedelmi kellékekhez illeszkedik, ami alacsonyan tartja a kávézó vagy műhely telepítési költségeit.

Ez nem egy egyenáramú gyorstöltő – itt senki sem számíthat 20 perces feltöltésre. A modell két-négy órás „csatlakozás, enni, aludni, vásárolni” jellegű.

Az opcionális 5 hüvelykes képernyő: költ vagy kihagy?

Az RZ alapértelmezés szerint képernyő nélkül kerül szállításra; az 5 hüvelykes kijelző fizetős opció. Íme a döntés világosan.

Vásárolja meg a képernyőt, ha ügyfelei nem nyúlnak hozzá egy alkalmazáshoz – hegyi panzióhoz, vidéki garázshoz vagy idősebb tömeghez. A „töltés megkezdődött, 4,2 kW, 0,35 EUR/kWh” felirat látható az üvegen azonnal feloldja a bizalmi kérdést.

Hagyja ki, ha ügyfelei törzsvendégek vagy alkalmazásokhoz jártasak, vagy ha az állomás egy kerítés mögé áll, ahol amúgy sem olvasná senki. A képernyő növeli a költségeket és még egy alkatrészt, amely meghibásodhat; a háttérprogram mindkét módon rögzít mindent.

Őszinte szabályunk: vásárolja meg a képernyőt az első egységen, és tanulja meg, miről kérdeznek az ügyfelek; a másodikban tudni fogja, hogy szüksége van-e rá újra.

Műszaki előírások

Öt vállalkozás, amely két töltőből profitál

1) Éttermek és kávézók a főutakon – a töltő konkrét ok arra, hogy megálljunk egy étkezésre, amíg az autó megtelik. 2) Panziók és vendégházak – Az elektromos járművek tulajdonosai aktívan szűrik azokat a helyeket, amelyek éjszaka tölthetnek. 3) Autójavító műhelyek és gumiabroncs-központok – az ügyfelek leadják az autót, feltöltik, majd visszaviszik az átvételre. 4) Kis kisboltok – egy 30 perces bevásárlás lassú feltöltődéssé válik. 5) Co-working terek és kis irodák – az elektromos járművekkel rendelkező alkalmazottak értékelik a garantált töltési helyet.

Mind az öten ugyanaz a jellemző: az ügyfél már egy-négy órán keresztül ott van. AC 7 kW pontosan illeszkedik az ablakhoz; az üzemeltető egyetlen feladata az ár megállapítása.

Inkább két egységet ajánlunk, mint egy olyan egységet, ahol egyenletes a gyalogosforgalom – az a sofőr, aki foglalt helyet talál, általában elmegy, míg egy szabad második öböl szinte mindenkit megtérít.

Hogyan változtat az OCPP egy falidobozból pénztárgépet?

Az OCPP 1.6J a töltő és a háttérrendszer közötti nyelv, és ez a legszélesebb körben támogatott verzió az iparágban. Ez azt jelenti, hogy nincs bezárva a felhőnkbe – bármely OCPP-kompatibilis platform működik az állomással.

Napról napra: távoli indítás és leállítás, kWh-nkénti vagy munkamenetenkénti díjszabás, felhasználói csoportok (ingyenes a személyzet számára, fizetős a nyilvánosság számára), munkamenet-jelentések és hibajelzések a telefonon.

A számlázás tervezése egyszerű: a háttérrendszer minden munkamenet kWh-ját és árát tárolja, a hónap végén pedig egy jelentést exportál a könyveléshez. Nincs szükség kártyaolvasókra vagy QR-átjárókra egy váltóáramú egységen – ez egy DC-szintű bonyolultság, amit nem szeretne.

Az állomás offline módban is működik: ha a hálózat megszakad a munkamenet közepén, akkor befejezi a töltést, helyben rögzíti az adatokat, és a kapcsolat visszatérésekor feltölti.

Tanúsítványok és gyári tesztelés

A 3-as módú váltakozó áramú töltés az IEC 61851-1:2017 szabványnak megfelelően igazolt, és az egység ennek alapján rendelkezik CE-jelöléssel.

IP54 behatolás elleni védelem független teszttel igazolva; működés -20C és +50C között.

100%-os gyártási teszt: földelés folytonossága, 500V DC szigetelés, 1,5kV dielektromos ellenállás.

96 órás sópermet és 500 000 ciklusú relé állóképesség típusmintákon.

Az OCPP 1.6J megfelelőséget számos fő háttérrel tesztelték a szállítás előtt.

Yueqing üzemünket külső bejelentett szervezetek auditálják, és CE, TUV, CB és UL hatálya alá tartozik.

Hogyan épül fel az RZ állomás?

Az RZ vonal az üzem kereskedelmi összeszerelési területén fut: 1) SMT lapok automatizált ellenőrzéssel és megfelelő bevonattal. 2) Tápegység - mágneskapcsoló, mérő interfész és OCPP vezérlő - egymásra rakva és bekötve. 3) Házszerelvény képernyőzsebbel (ha van). 4) 5 m-es kábel nyomatékvezérelt tömszelenceken keresztül. 5) Teljes funkcionális teszt, beleértve az élő OCPP kézfogást a teszt hátterünkkel. 6) Magas fazék biztonsági teszt. 7) Sorozatjelölés és konfiguráció feltöltése.

Az üzem külön-külön üzemelteti a váltakozó áramú és egyenáramú vezetékeket, a FANUC (Sanghaj) és a TRUMPF (Németország) partnerekkel szállított, robottal támogatott fémlemez cellákkal; éves kapacitása meghaladja az egymillió egységet.

Nyilvántartásunkban minden sorozatszám a firmware verziójához van kötve, így a távoli frissítés vagy visszahívás - ritka, de lehetséges - egységenként nyomon követhető.

Befektetési matematika: Mikor térül meg a második töltő?

Először futtassa a számokat a helyi tarifával. Tipikus európai adatok: villany 0,25 EUR/kWh, ára 0,45 EUR/kWh, átlagos menetidő 15 kWh. Bruttó árrés munkamenetenként: 3,00 EUR.

Napi három fizetett alkalom, ami napi 9 euró, havonta körülbelül 270 euró. A néhány száz eurós állomási ár és egy egyszerű telepítés ellenében az első egység 3-5 hónap alatt megtérül.

A második egység matematikája jobb: a villanyszerelő látogatás ugyanannyiba kerül, és két hely több látogatót konvertál. Üzemeltetőink arról számolnak be, hogy egy várakozó sofőr távozik, míg az ingyenes második öböl szinte mindenkit megtérít.

Az őszinte figyelmeztetés: ha a helyszín átlagosan napi egy alkalomnál kevesebb, akkor ez egy kényelem, nem pedig üzlet. A profit helyett jóindulatért és vásárlói hűségért használja.

Miért térnek vissza a vásárlók az AMPPAL-hoz?

Ön a gyárból vásárol, nem egy kereskedelmi pultból: a Zhejiang Anfu New Energy Technology 2014 óta gyártja ezt a berendezést Yueqingben.

Normál átfutási idő 15-20 munkanap; a mintákat légi úton szállítjuk 3-5 munkanapon belül.

OEM/ODM 100 egységtől: logó, kábel típusa és hossza, képernyő opció, szín.

Exportcsomag: CE nyilatkozat, IEC vizsgálati jegyzőkönyv, kézikönyv, gyári ellenőrzési tanúsítvány.

40+ ország szolgált ki; hivatkozások közé tartozik a NEOM és a Sime Darby; Több mint 200 állomást üzemeltet a csoport.

MOQ 1 egység a próbaig; mennyiségi szintek 20 és 100 egységtől.

Kereskedelmi állomás szállítása: raklapok és papírmunka

Minden RZ állomás 460 x 340 x 200 mm-es kartondobozban kerül kiszállításra, bruttó tömege körülbelül 8 kg, a rögzítőkészlettel együtt. A kis megrendelések légi úton mennek; egy 24 darabos raklap normál futár raklap szolgáltatás, 5-7 nap Európába.

Egy 20 láb hosszú konténer körülbelül 500 darabot tartalmaz. A kartondobozokat 24-ben raklapra rakják, zsugorfóliába csomagolják, és törékeny és tájolási jelekkel nyomtatják.

A FOB Ningbo vagy Sanghaj, valamint az EXW vagy CIF árat idézzük, ahol szívesebben irányítja a fuvart. Minden szállítmány számlát, csomagolási listát, CE nyilatkozatot és származási bizonyítványt tartalmaz; L/C és D/P egyaránt elfogadott.

Szerviz, alkatrészek és a 2 éves fedezet

2 év garancia a gyártási hibákra; a kereskedelmi ügyfelek elsőbbséget élveznek.

Pótalkatrészek - OCPP vezérlő, képernyő modul, kontaktor, kábel - 7 munkanapon belül kiszállítás.

Távoli firmware-frissítések és konfigurációs támogatás a garancia alatt.

Megelőző ellenőrzések: ellenőrizze a tömszelencéket, tisztítsa meg a szellőzőnyílásokat, havonta ellenőrizze a hálózati kapcsolatot.

Ahol egy kávézó vagy műhely nem tud időt szakítani a személyzet idejére, ott németországi, franciaországi és egyesült arab emírségekbeli partnereink közvetlenül jelennek meg.

Rossz és jobb mozdulatok a helyszínen

Hibás: az állomást teljes napsütésben szerelik fel úgy, hogy a képernyő nyugat felé nézzen. Jobbra: rögzítse eresz alá 1,5 m magasságban - a képernyőn olvasható, de árnyékolt, a kábelt le a földről.

Rossz: az állomás táplálása ugyanabból az áramkörből történik, mint a konyhai hűtőbank. Jobbra: adjon neki egy dedikált 32A-es megszakítót RCD-vel; a stabil betáplálás életben tartja az OCPP kapcsolatot.

Hibás: soha ne érintse meg a hátteret a beállítás után. Jobbra: ellenőrizze a havi jelentést; ha a munkamenetek megszakadnak, ellenőrizze a hálózatot, mielőtt a töltőt hibáztatná.

Rossz: az árak a közeli DC gyorstöltő felett vannak. Helyes: az ár alatt – a lassú váltakozó áramú munkamenet időt ad el, nem sebességet.

Hibás: a kábelt egy műúton vezeti át. Jobbra: vezesse a feje fölött vagy a fal mentén, hogy a járművek soha ne hajtsák át rajta.

Három operátor mondja el valós számát

Egy kebab étterem tulajdonosa a törökországi Izmirben májusban két RZ egységet telepített. Négy hónapnyi adat: 341 fizetett alkalom, átlagosan napi 2,8, az áramköltség utáni bevétel körülbelül 31 000 TRY – körülbelül a havi bérleti díj fele.

A horvátországi Splitben található vendéglátó egy állomást működtet a képernyővel. „A vendégek jobban bíznak a kijelzőben, mint az én szavamban” – mondja, és az elektromos járművek vendégei most kifejezetten a töltőre foglalnak. A panasz: a 4G hardverkulcsnak megfelelő jelre van szüksége a kőházában – az első hétvégén leesett, a munkamenetek leálltak az interneten, és a jelentés csak hétfőn érkezett meg. Maga a töltő soha nem ment tönkre.

Egy gumibolt tulajdonosa a malajziai Johor Bahru városában munkamenetenként 10 maláj ringgit átalánydíjat számít fel a háttérrendszeren keresztül. Az állomás körülbelül négy hónap alatt megtérült, és az igazi nyeremény az volt, hogy a vásárlók abroncsokra vártak: „fizetnek, aztán várnak egy kávéval”. Megjegyzés: szeretné, ha a képernyő szabványos lenne, mert az ügyfelek kérdeznek róla.

Kisvállalkozások GYIK

K: Kell ehhez külön villamosenergia-szerződés?

V: Egy szabványos kereskedelmi 32A egyfázisú táp működik; keressen olcsóbb éjszakai tarifákat, hogy növelje árrését.

K: Fizethetnek az ügyfelek alkalmazás nélkül?

V: Igen – az opcionális képernyő élőben mutatja a munkamenetet, és a háttérrendszer QR-fizetési kódokat tud kiadni, ha a platform támogatja.

K: Mely OCPP háttérprogramok működnek ezzel az állomással?

V: Bármilyen OCPP 1.6J-kompatibilis platform; kiszállítás előtt teszteljük a főbbekkel.

K: Mi történik áramkimaradáskor a munkamenet közepén?

V: A munkamenet biztonságosan véget ér; újraindításkor az állomás újracsatlakozik a háttérrendszerhez, és jelenti a megszakított munkamenetet.

K: Korlátozhatom a töltési sebességet?

V: Igen – az áramot le lehet zárni helyileg vagy a háttérből, hasznos, ha az állomás osztozik egy áramkörön.

K: Hány autót tud kiszolgálni egy állomás?

V: Egy csatlakozó egységenként; két egymás melletti egység fedi le a legtöbb kisvállalkozást.

K: Elég a 7 kW a modern elektromos járművekhez?

V: Egy 2-4 órás tartózkodáshoz hozzávetőlegesen 60-120 km-t tesz meg – ez megfelelő étkezési, szállás- és bevásárlómegállókhoz.

K: Mi van, ha később gyorsabb töltést akarok?

V: Adjon hozzá egy második egységet, vagy lépjen fel DC-re; az RZ egy egyszerű hátlapra rögzíthető, így az áthelyezése egyszerű.
